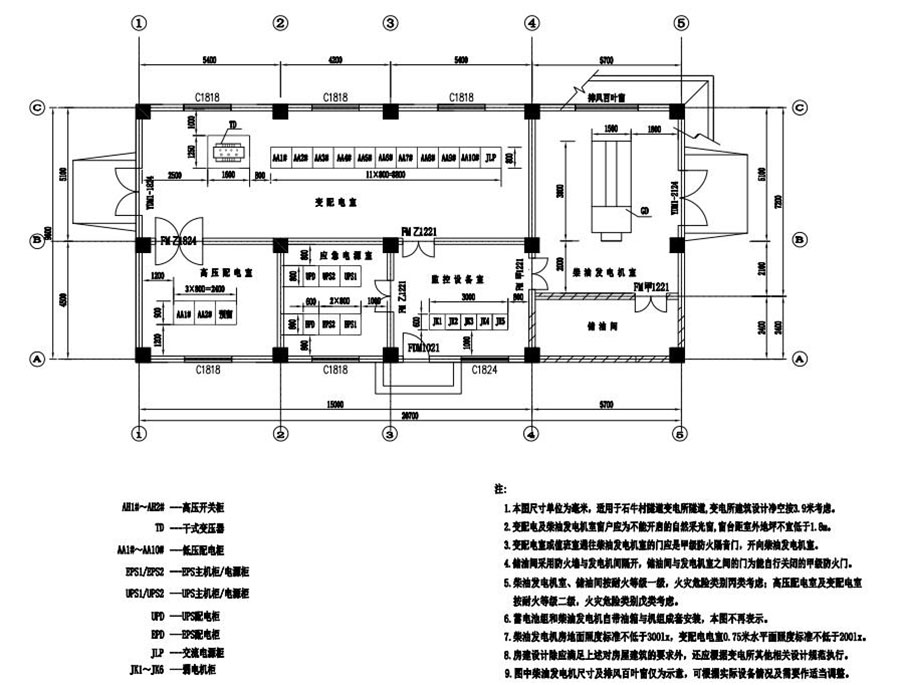

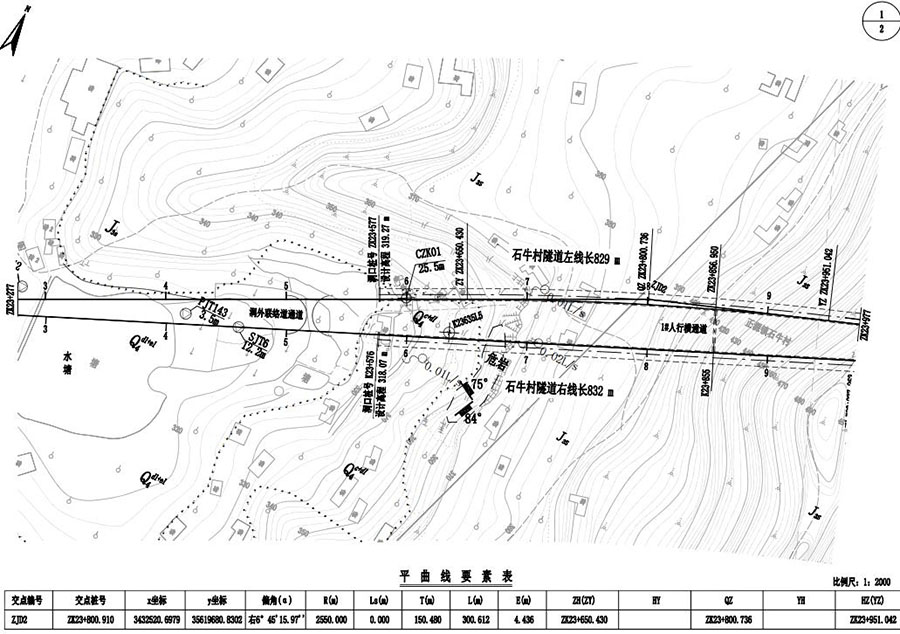

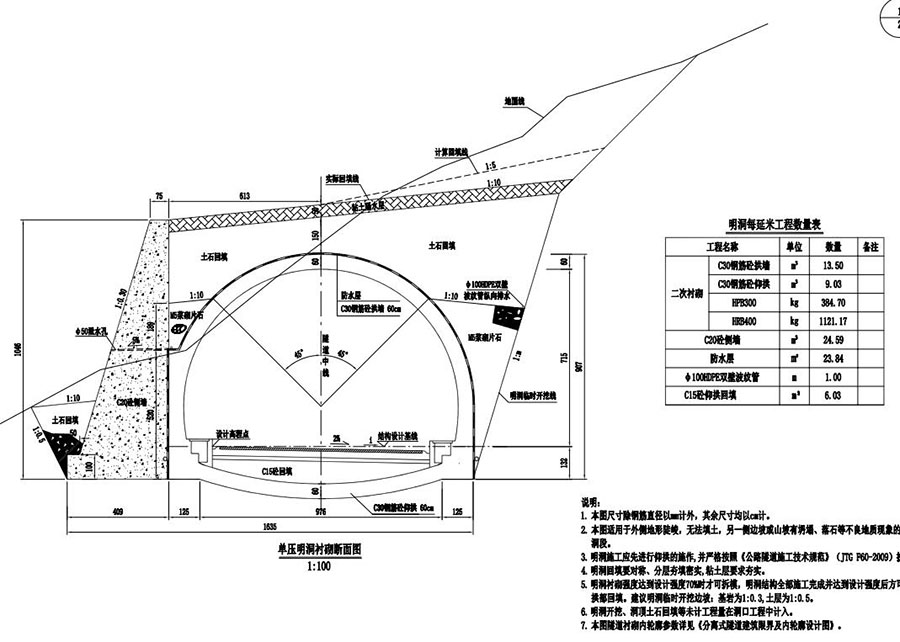

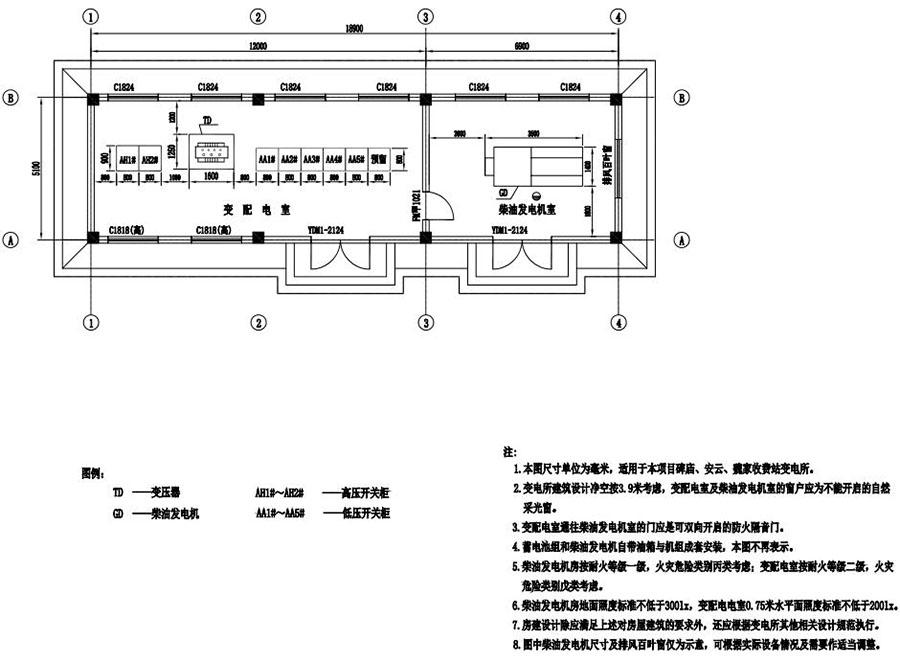

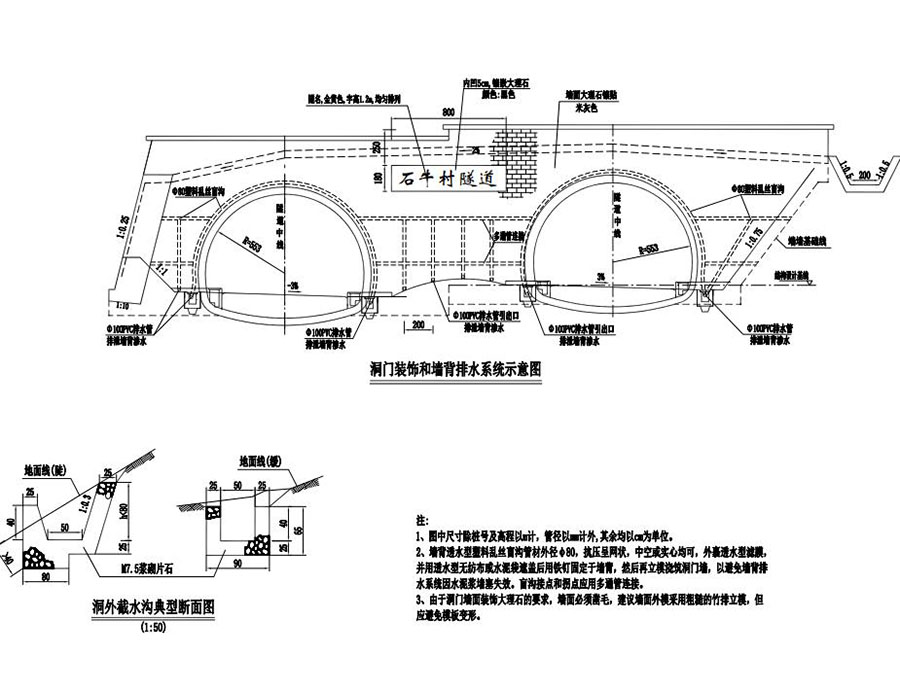

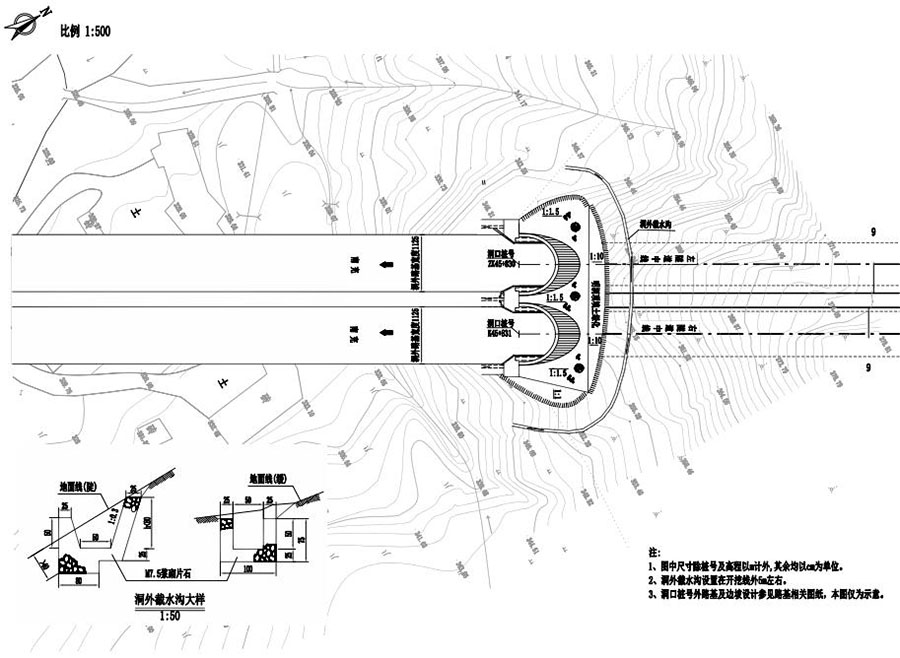

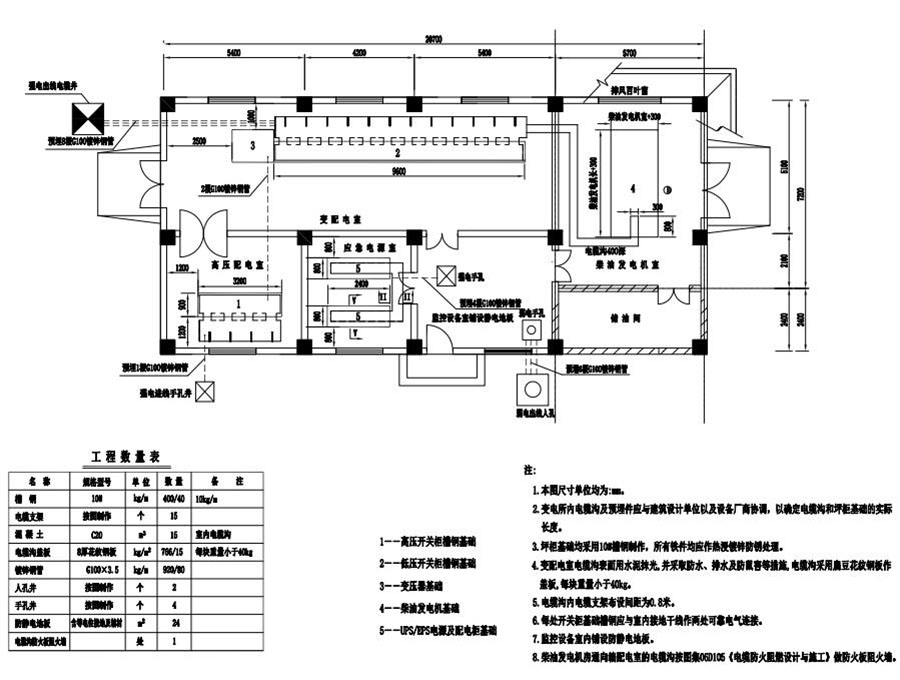

说明：双向四车道新奥法隧道工程施工图土建 机电设施，本项目全线有3座隧道石牛村隧道、麻兔湾隧道、土地垭隧道，为连拱短隧道，图纸内容包含：隧道机电设计说明，隧道现场控制设备接口及接线示意图，现场控制系统接线示意图，隧道监控设备配电图，射流风机控制原理图，风机回路现场检测与控制接线示意图，监控设施数量汇总表，风机控制流程示意图，区域控制器设计图，区域控制器机柜安装图，接线柜安装图，区域控制器供电接地示意图，区域控制器基础设计图，风向风速检测原理图、安装示意图，收费站点变电所平面布置图，工程数量表，供电方案示意图，变电所、箱式变电站系统结线图，隧道箱式变电站内部布置示意图，变电所平面布置图，高低压主接线图，变电所屏柜基础布置图，变电所电缆沟断面及电缆支架大样图，变电所接地平面图，箱变基础及接地设计图，隧道机电平面布置图，射流风机安装示意图，消防设备箱设计图，人行横通道门安装示意图，预留预埋数量表，隧道预留预埋平面布置图，隧道洞口预埋管平面布置图，配电箱预留洞设计图，洞口穿线预埋管设计图等；隧道(土建)设计说明书，隧道表，隧道地质平面图，纵断面设计图，分离式隧道主洞建筑限界及内轮廓设计图，人行横通道建筑限界及内轮廓设计图，隧道洞口平面布置图，隧道洞口设计图，单压明洞衬砌断面设计图，路堑式明洞衬砌断面设计图，主洞分离式隧道洞身衬砌断面设计图，主洞小净距隧道洞身衬砌断面设计图，横通道结构设计图，超前支护设计图，隧道防排水设计图，隧道主洞路面结构设计图，隧道内装设计图，隧道洞外联系道设计图，隧道施工组织设计图等等
