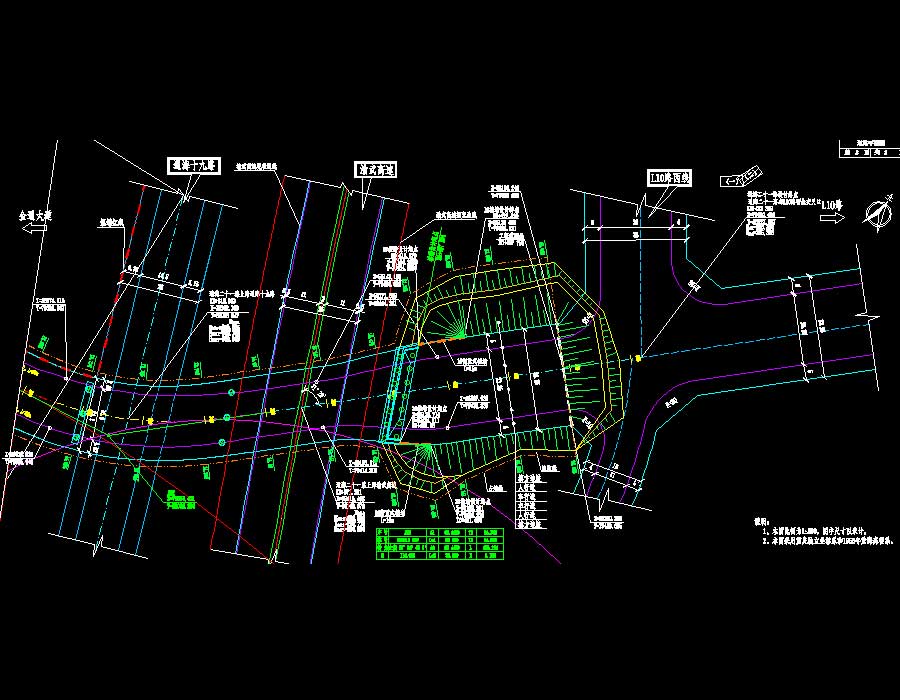

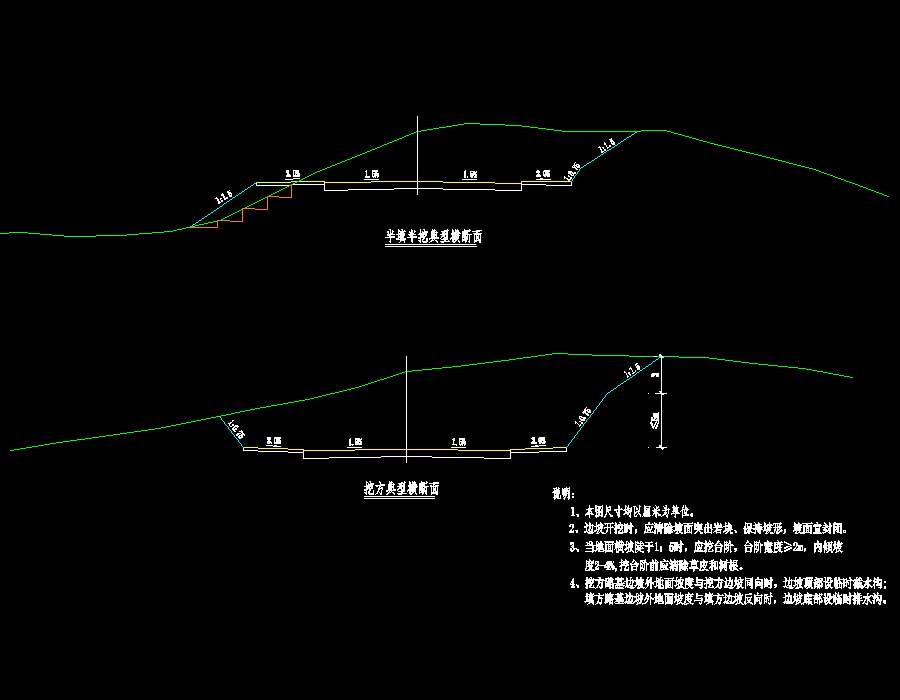

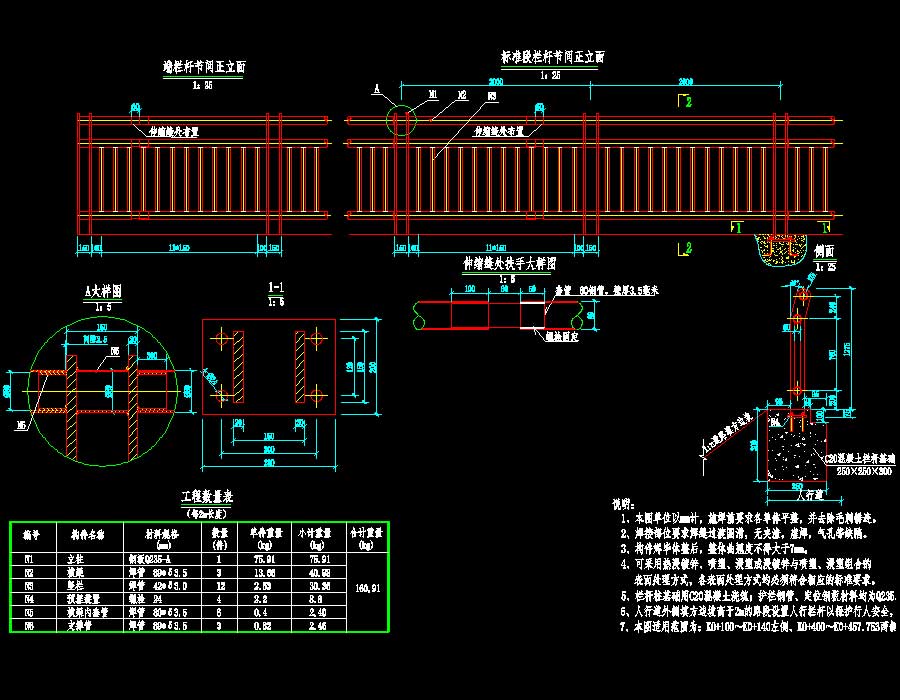

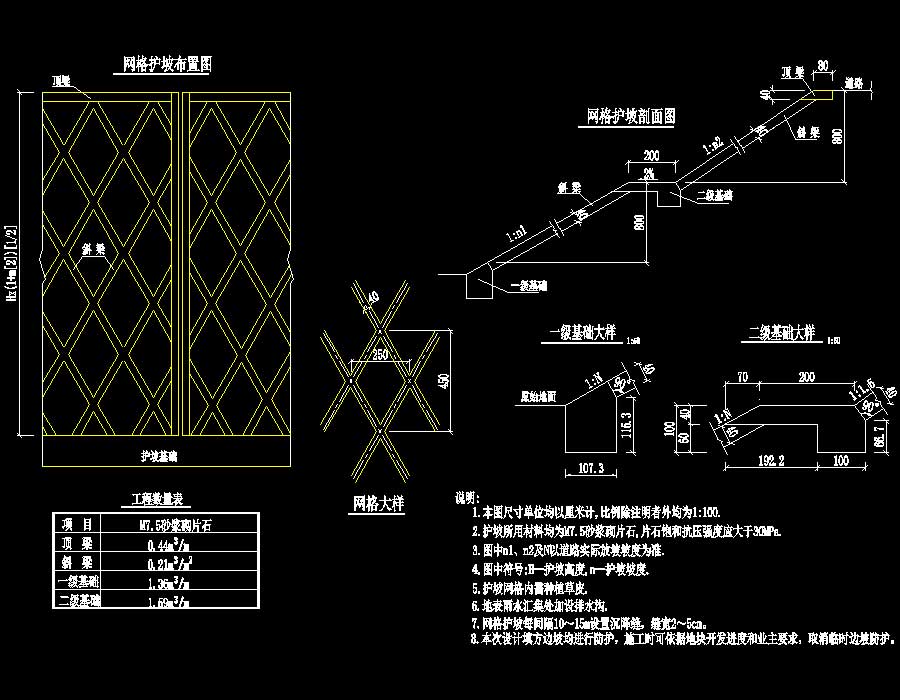

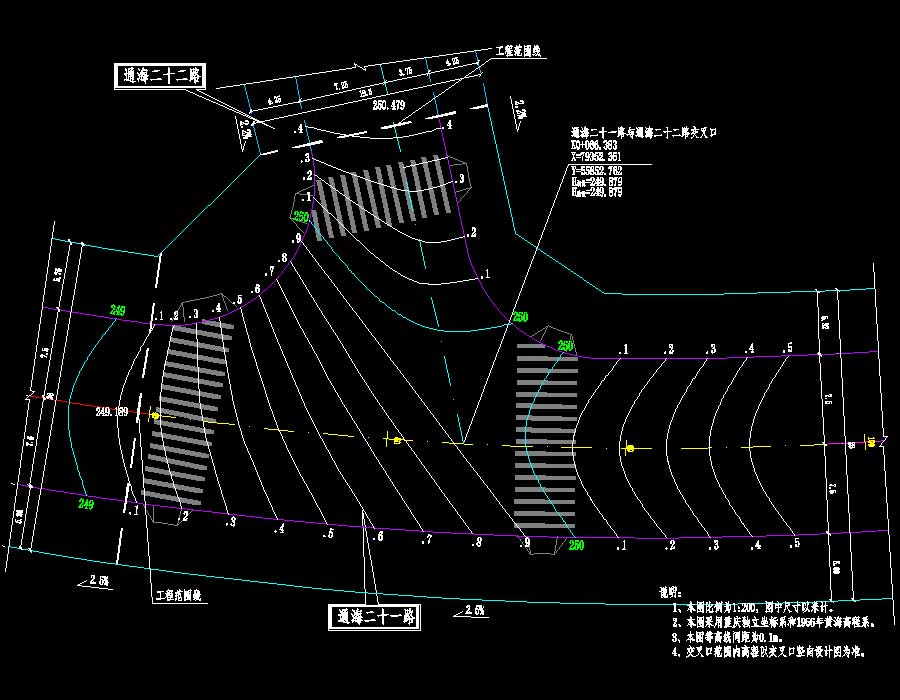

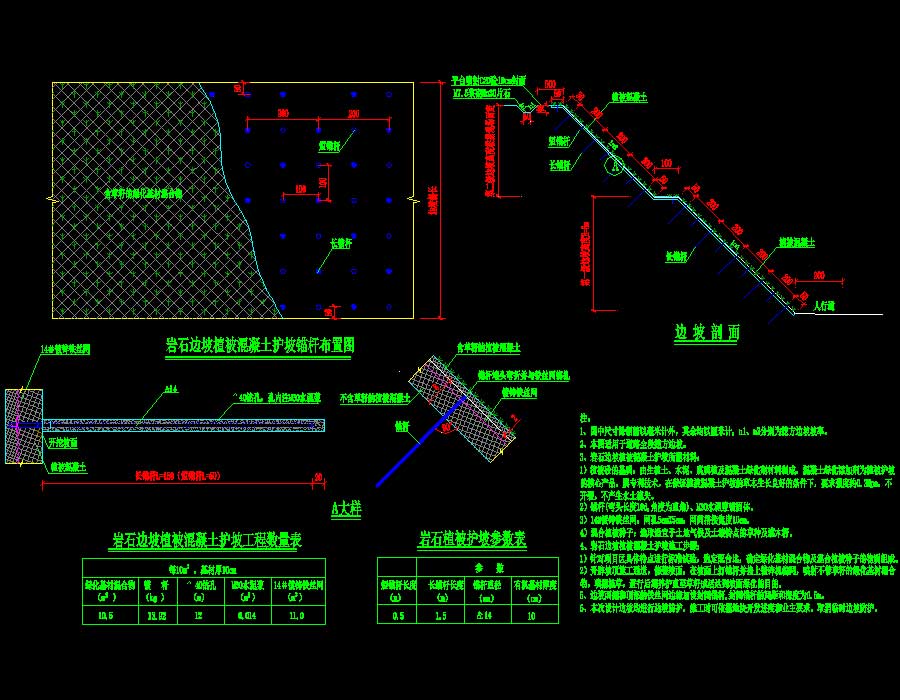

说明：该项目为通海二十一路道路及配套工程施工图，道路全长483.309米，本次设计范围内道路长度为418.715米，设计速度为40Km/h，标准路幅宽度为26米，双向四车道，城市次干路，全线新建桥梁一座，长252米。图纸内容含：道路工程施工图设计说明、区位图、道路总平面图、道路总纵断面图、道路平面图、道路纵断面图、道路标准横断面图、道路典型横断面图、道路横断面图、道路直线、曲线及转角一览表、逐桩坐标表、道路土石方数量表、交叉口竖向设计图、特殊路基处理平面图、路面及缘石结构大样图、人行道残疾人通道图、防撞路缘大样图、人行道及树池布置图、人行道栏杆大样图、薄层抗滑层大样图、网格护坡大样图、植被混凝土护坡大样图、高填方、陡坡路基处理设计图、结构工程设计说明、挡墙支护立面图、挡墙支护横断面图、衡重式挡土墙大样图、排水工程 设计说明、流域分析图、片区排水总平面图、排水总平面图、排水标准横断面图、排水平面图、雨水纵断面图、雨水检查井坐标表、d400~500矩形检查井大样图、d600~800矩形检查井大样图、d100~1200矩形检查井大样图、浅型检查井大样图、雨水口大样图、管道基础及接口大样图、井筒安全网示意图、急流槽大样图、消力池大样图、电照施工图设计说明、路灯主要材料表、路灯主要材料表、道路路灯标准横断面图、道路路灯平面图、道路路灯大样图、道路路灯控制原理图、智能路灯单灯控制调光系统图、接地节点大样图、手孔井配套大样图、桥梁基础位置关系图、交通工程设计说明、交通标志标线总平面图、交通标志标线平面图、智能交通设施平面图、地面交通标线大样图、交通标志版面大样图、Φ89单柱式支撑结构设计图、Φ140单柱式支撑结构设计图、Φ273单悬臂式支撑结构设计图、视频监控立杆安装结构图、测速卡口大样图、管线机箱手孔井大样图、勘探点平面位置图、工程地质剖面图、钻孔柱状图、动力触探试验曲线、测量成果表、钻探点数据表、桥梁设计说明、桥梁工程数量表、平面布置图、桥型布置图、桥梁坐标表、支座布置图、第一联箱梁一般构造图、第一联箱梁预应力构造图、第一联箱梁普通钢筋构造图、第一联箱梁横梁钢筋构造图、第二联箱梁一般构造图、第二联箱梁预应力构造图、第二联箱梁普通钢筋构造图、第二联箱梁横梁钢筋构造图、预应力平弯及防崩钢筋构造图、箱梁锚下加强钢筋构造图、第三联钢箱梁一般构造图等等。
