多栋住宅楼及幼儿园多专业施工图3902860823文件大小:173.62M推荐人:17723542095图纸张数:800张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:338545.75㎡地上层数:18,18,18,18,18,18,18,18,30,18,18,18,30,30,30,30,30,30,30,3,3,1层建筑高度:54.6,54.6,54.6,54.6,54.6,54.95,54.95,54.95,97.95,54.95,54.95,54.95,97.95,97.95,97.95,97.95,97.95,97.95,97.95,12.7,11.75,3.5m地下层数:2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2层高度类别:高层图纸深度:施工项目地址:山东省设计时间:2017建筑风格:现代效果图:无

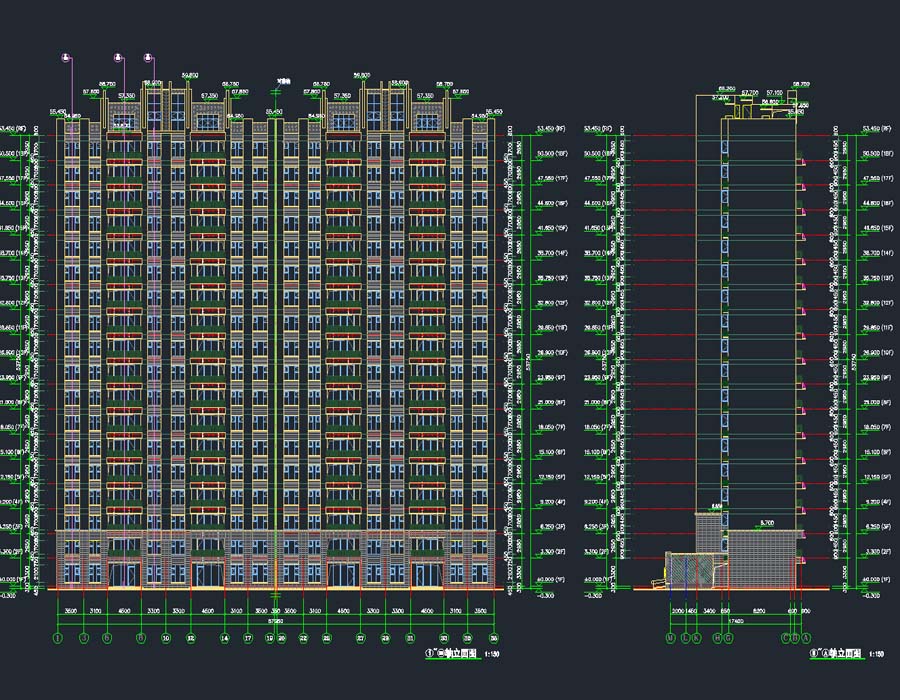

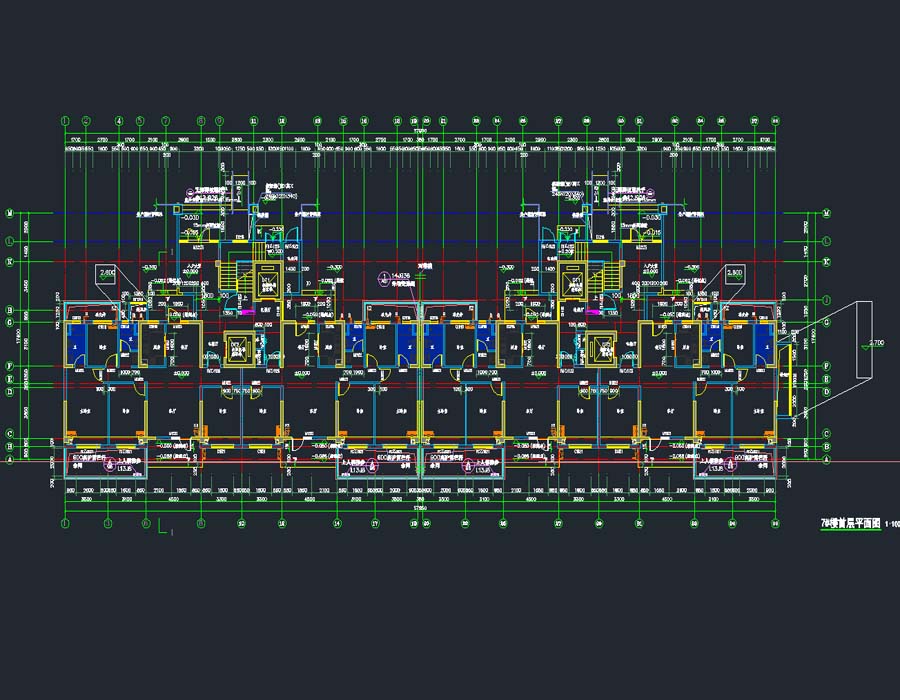

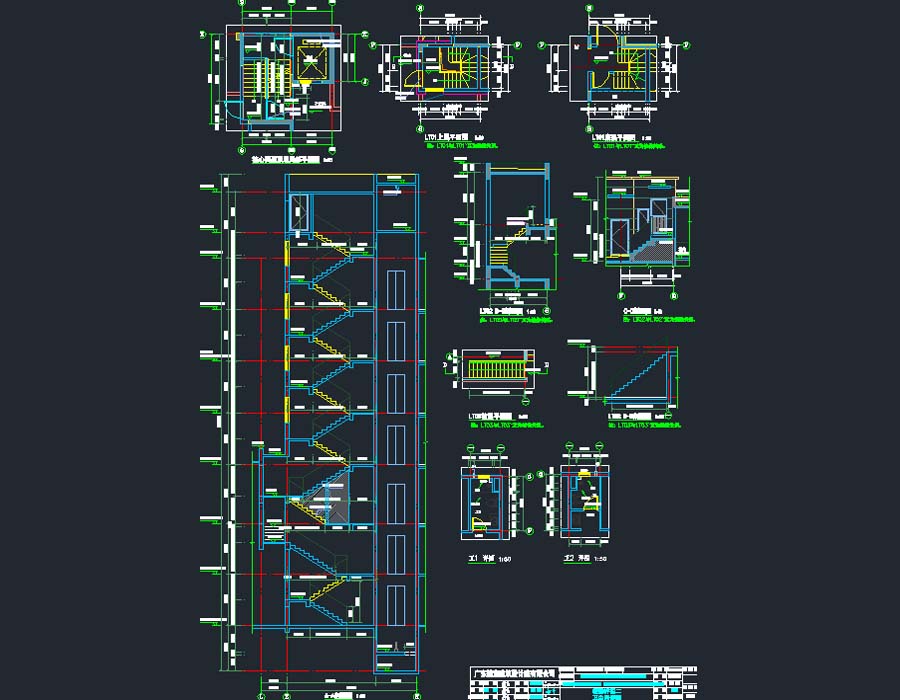

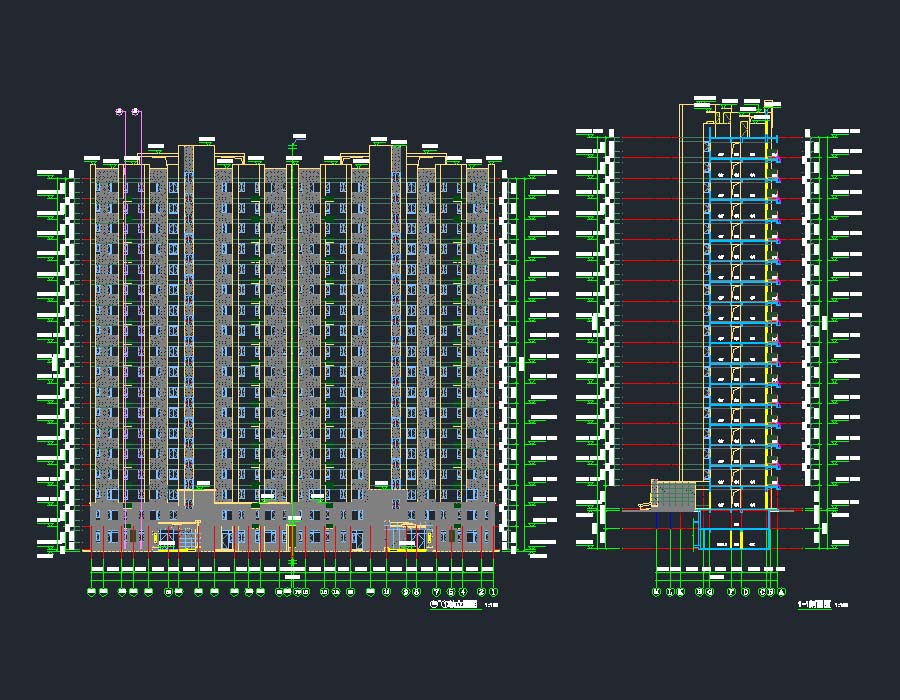

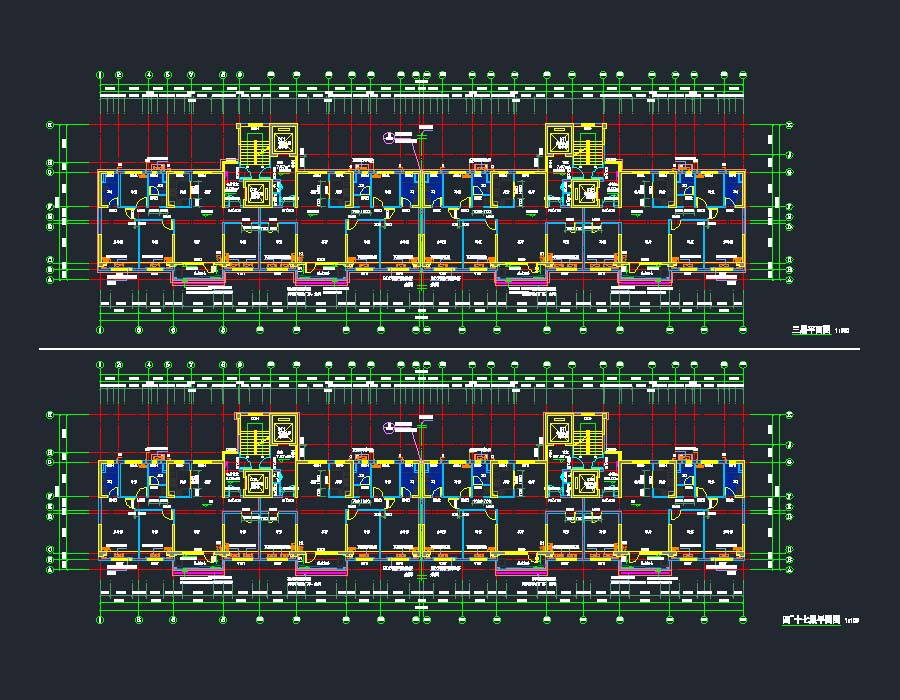

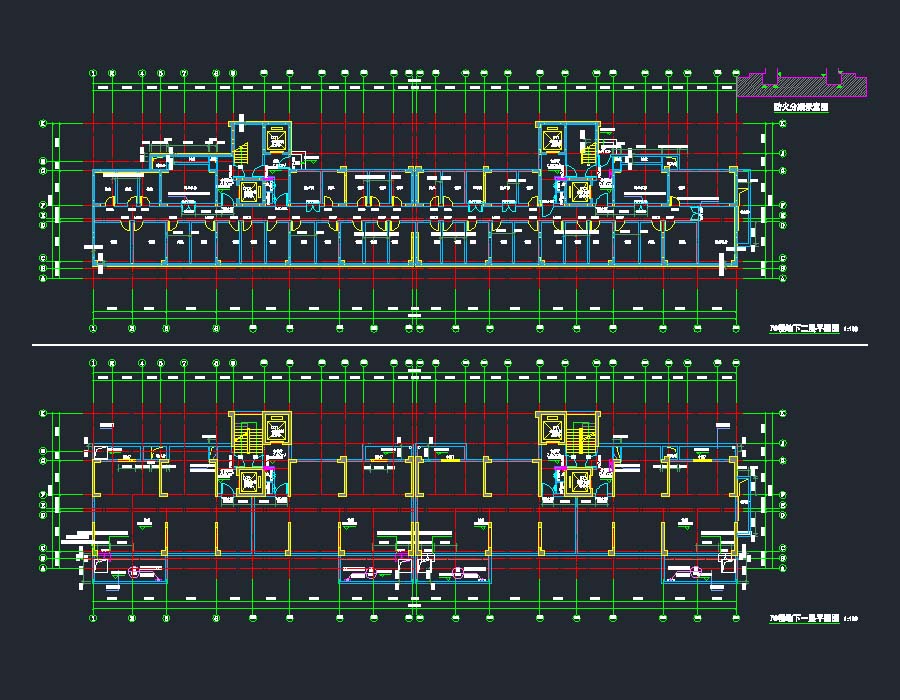

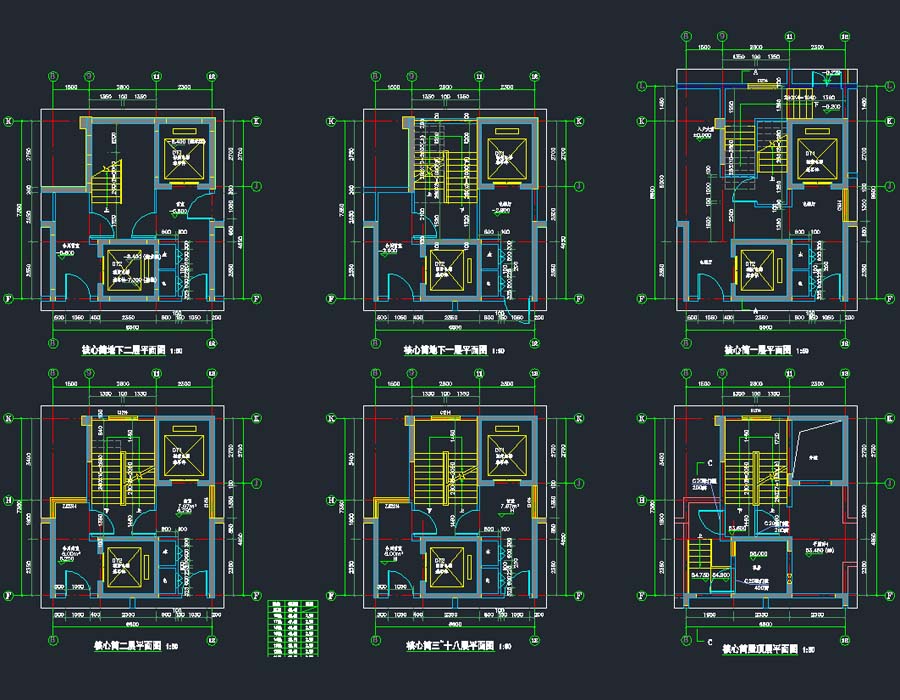

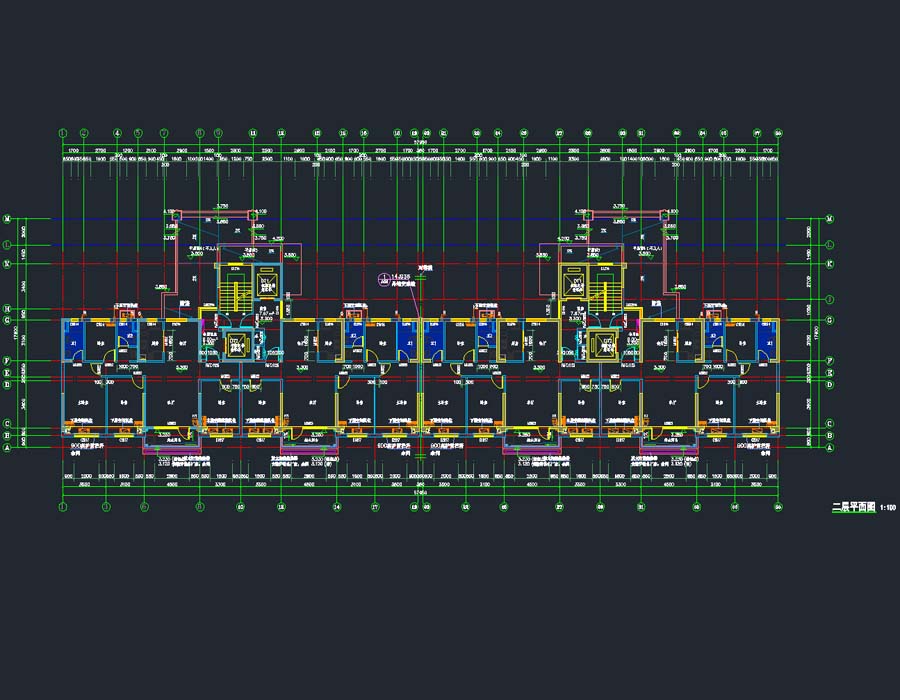

说明:该项目为某多栋住宅楼及幼儿园和配套用房建筑、结构、给排水及电气专业施工图(住宅楼包括暖通专业),总建筑面积为338545.75平方米,其中1#、2#、5#住宅楼地上18层,地下2层,建筑高度为54.6米;3#、6#住宅楼地上18层,地下2层,建筑高度为54.6米;7~9#、11#、12#、15#住宅楼地上18层,地下2层,建筑高度为54.95米;10#住宅楼地上30层,地下2层,建筑高度为97.95米;16#、19#住宅楼地上30层,地下2层,建筑高度为97.95米;17#、20~23#住宅楼地上30层,地下2层,建筑高度为97.95米;24#办公楼地上3层,建筑高度为12.7米;六班幼儿园地上3层,建筑高度为11.75米;配套用房地上1层,建筑高度为3.5米。图纸包括:建筑设计总说明,节能设计专篇、太阳能设计,外墙材料表,绿色建筑设计专篇,平面图,核心筒详图,节点大样,门窗详图及门窗表,总平面图,立面图,轴剖面图,门廊大样图、卫生间详图,防火分区示意图、图纸分区索引图、剖面图,车库地下一层平面图,车库顶板排水平面图,节点大样图,车库出入口坡道详图、节点大样图,楼梯详图;结构设计总说明,地下室结构设计说明,桩位布置图,桩基设计说明,天然基础布置平面图,基础平面布置图,墙平面布置图,墙配筋详图,墙配筋平面图,梁、板配筋平面图,板配筋平面布置图,梁板配筋平面布置图,梁配筋图,楼梯详图,墙身详图;消防给水设计总说明,消火栓平面图,喷淋平面图,消火栓系统图,消火栓给水系统图,喷淋系统图,给水排水设计总说明,给排水通用大样图,给排水平面图,给排水管道系统图,给水系统图,排水系统图,高位消防水箱大样图,地下车库给水管道系统图、地下车库集水坑排水系统原理图,消防水泵房大样图,生活水泵房大样图,室外消防给水总平面图;电气设计总说明,配电箱系统图,电井大样图、前室定位图,配电干线竖向系统图,弱电箱系统图,电力平面图,照明平面图,应急照明平面图,弱电平面图,消防平面图,弱电、消防平面图;供暖通及防排烟设计施工总说明,供暖大样、详图,供暖系统图,供暖大样、详图,通风及防排烟平面图,采暖平面图,屋顶层通风平面图等。
