说明:该项目为某低层幼儿园建筑、结构、给排水、电气、采暖通风施工图(含SU模型、节能、绿建、计算书),抗震设防烈度为6度,主要结构形式为框架结构,建筑高度为13.9米,地上层数3层,总建筑面积为3167.85平方米。图纸内容含:建筑:建筑说明,总平面定位图,消防总平面图,绿化平面图,综合管网图,建筑设计防火专篇,建筑节能设计专篇,绿色建筑设计说明专篇,日照分析图,门窗详图,平面图,立面图,剖面图,楼梯详图,卫生间详图,食梯详图,墙身详图,节点详图;结构:结构说明,建筑节能(绿色建筑)结构设计说明专篇,灌注桩、承台详图,桩布置图,梁配筋图,柱平面布置图,柱、梁、板配筋图,模板图、板配筋图,楼梯详图,墙身节点详图;给排水:给排水说明,绿色建筑设计说明专篇,给排水及消防平面图,屋顶给排水平面图,喷淋平面图,给排水及消防系统图,卫生间给排水大样图;电气:电气说明,电气消防施工图设计说明电气专业抗震设计说明,节能设计专篇,绿色建筑设计专篇(电气),低压配电系统图,照明平面图,配电平面图,弱电平面图,火灾自动报警平面图,屋面防雷平面图,首层接地平面图;暖通:暖通说明,建筑节能(绿色建筑)设计说明专篇,通风防排烟平面图等等。

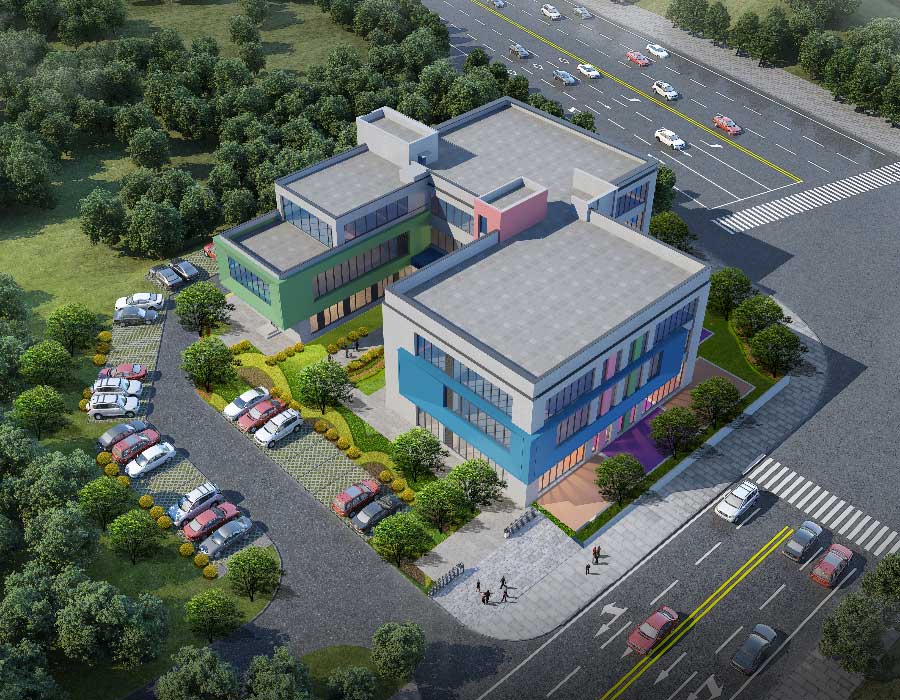

建筑面积:3167.85㎡地上层数:3层建筑高度:13.9m地下层数:高度类别:低层图纸深度:施工项目地址:重庆市设计时间:2020建筑风格:现代效果图:有
