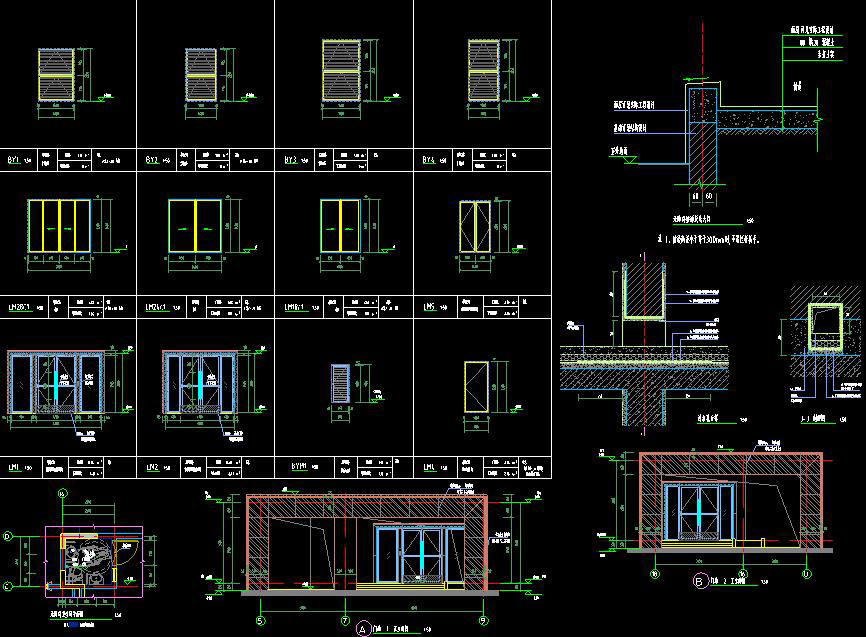

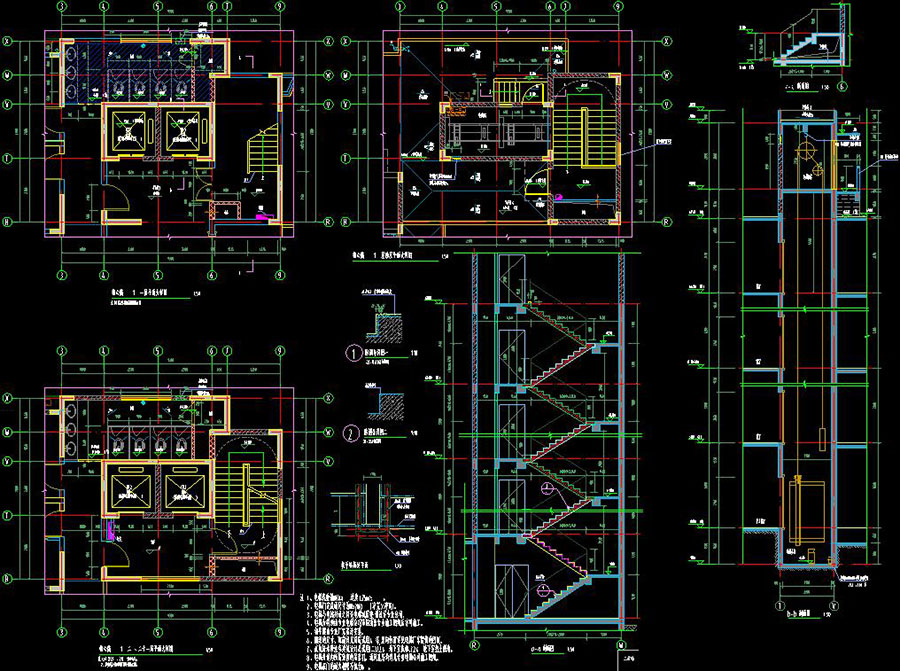

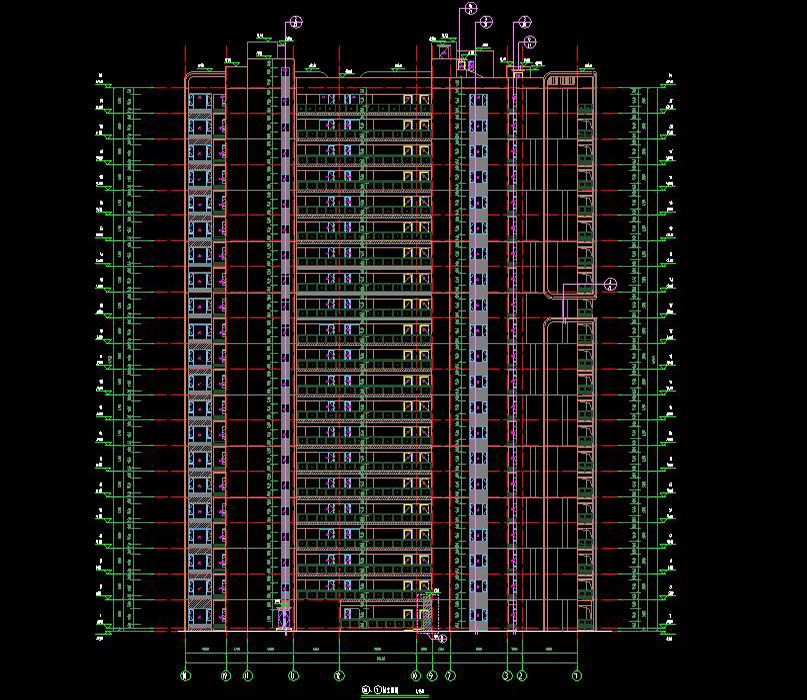

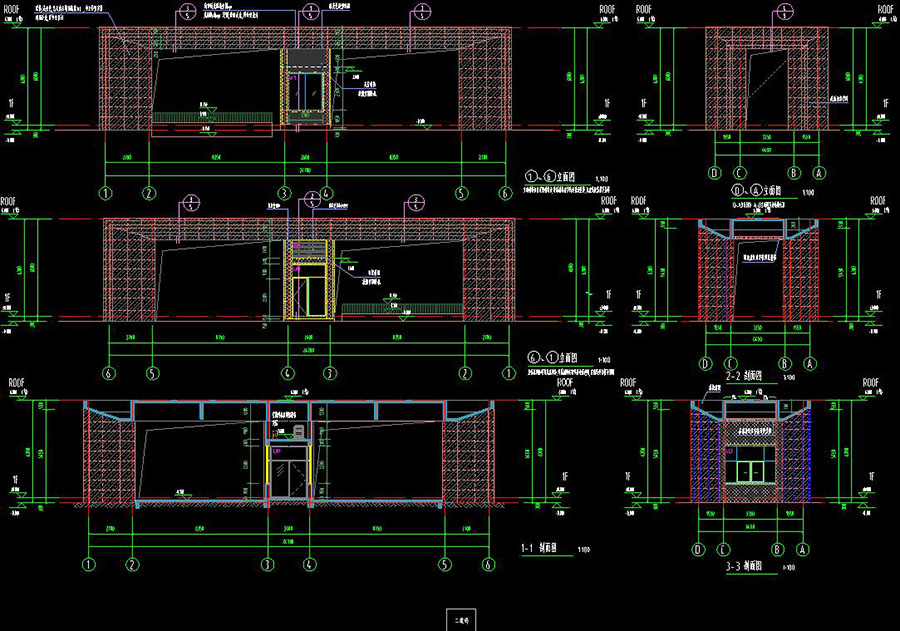

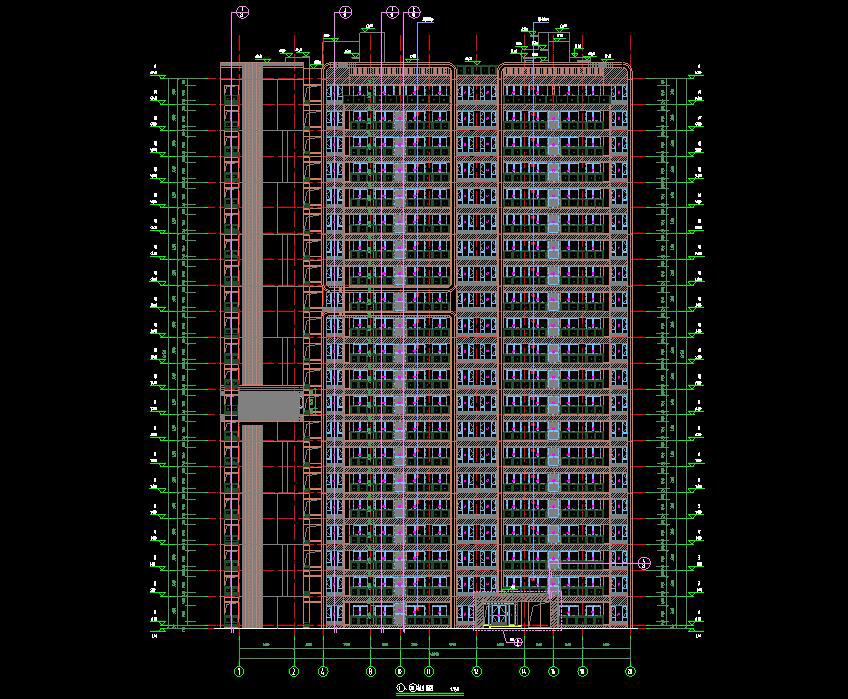

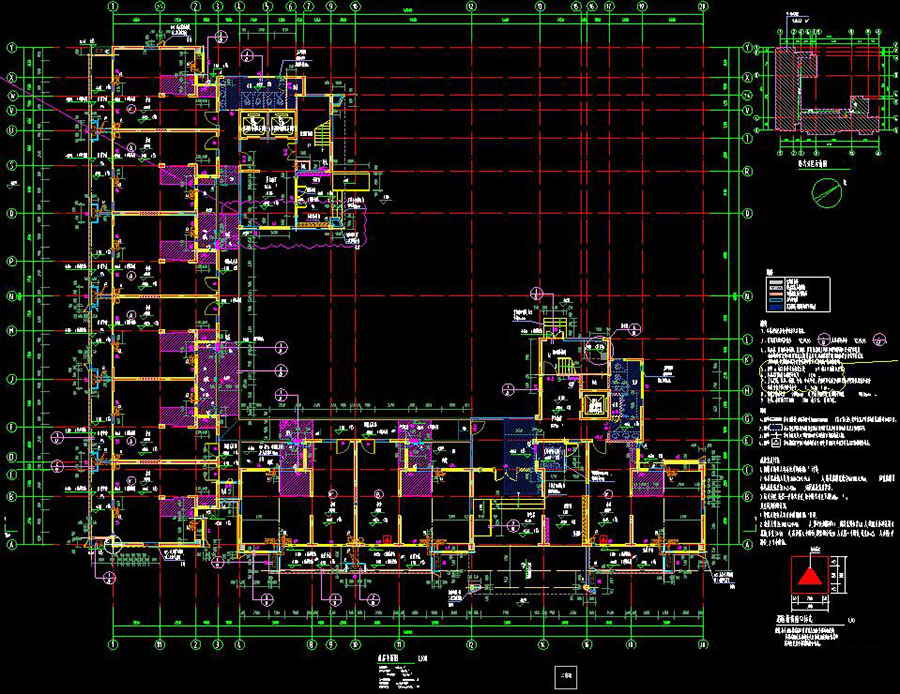

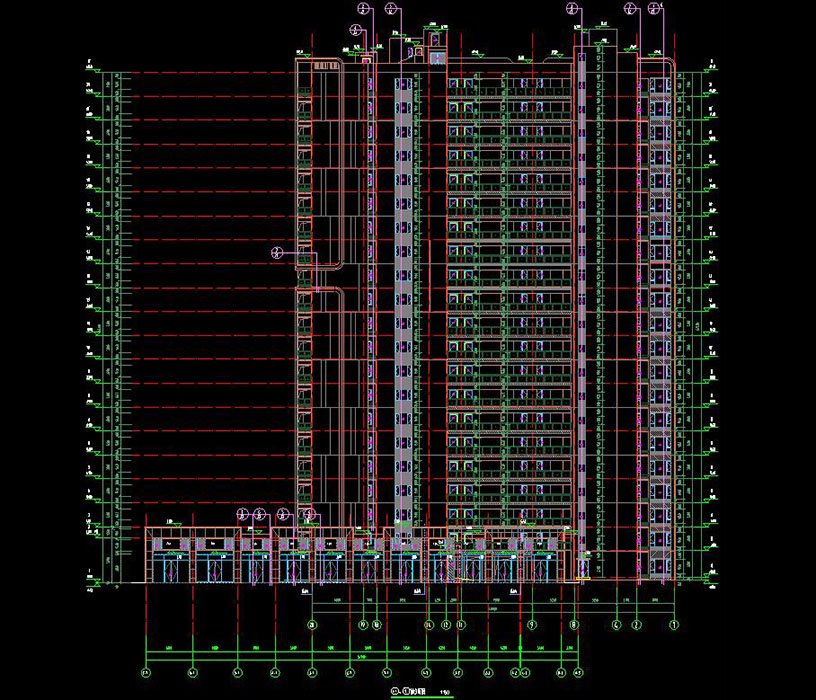

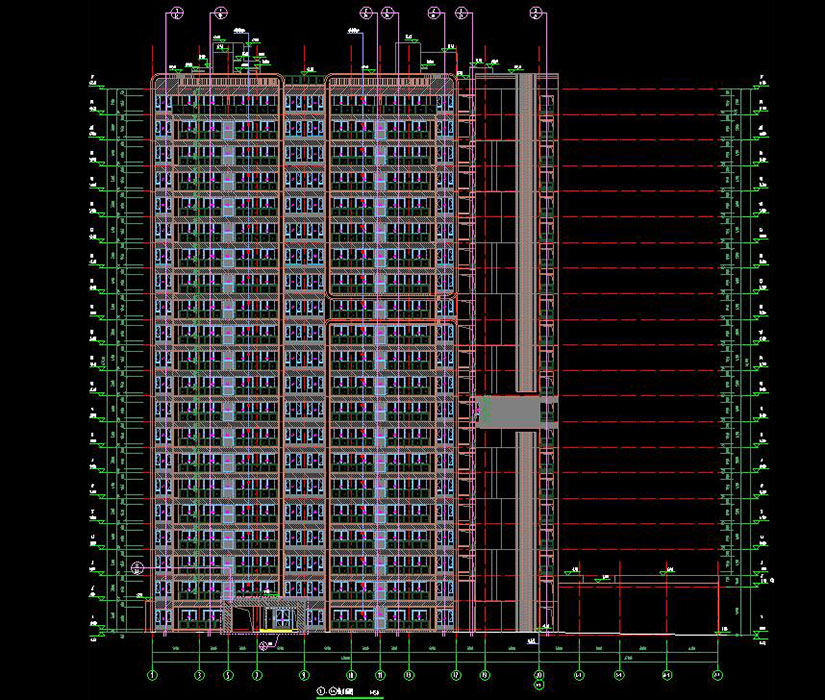

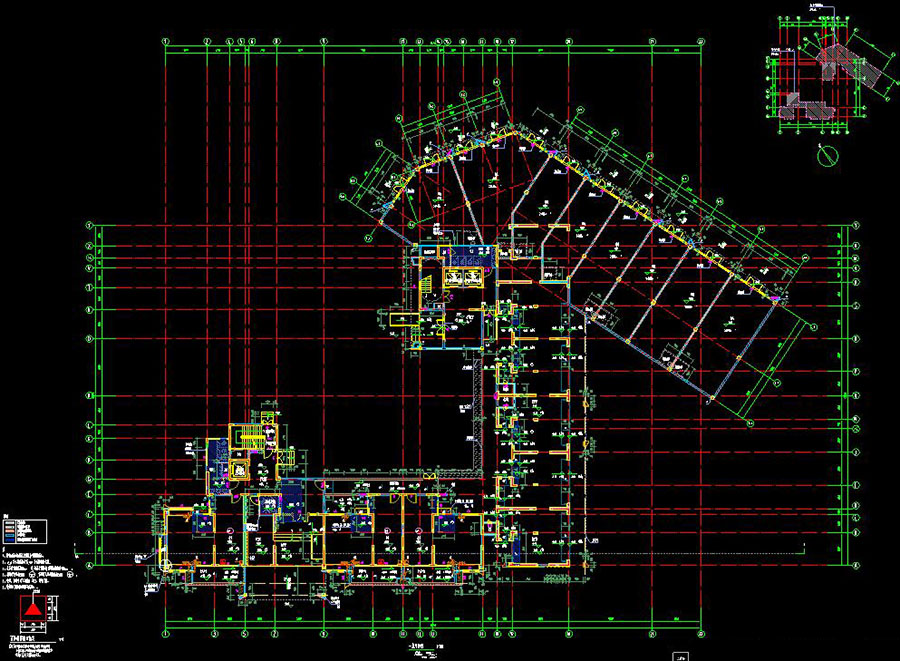

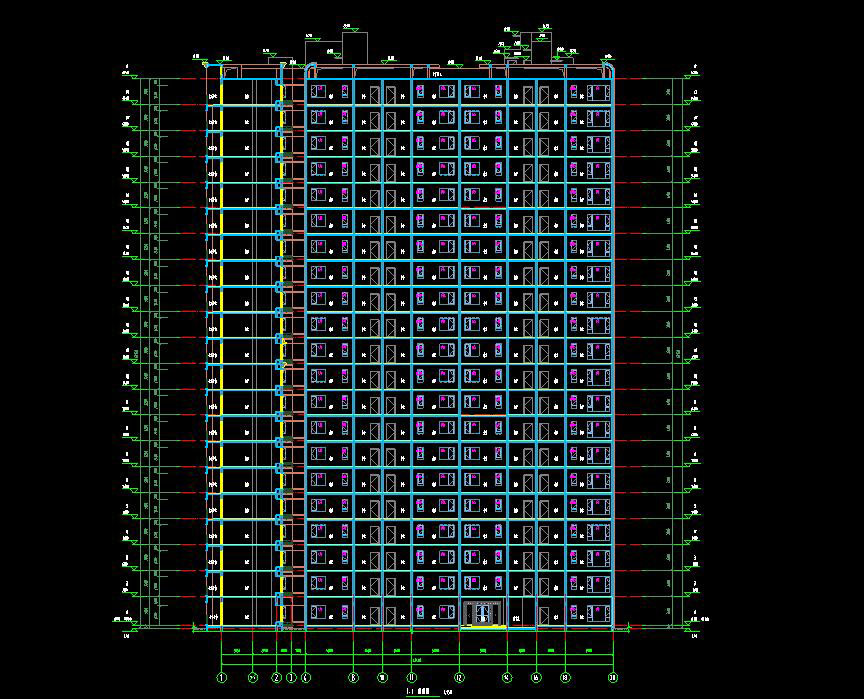

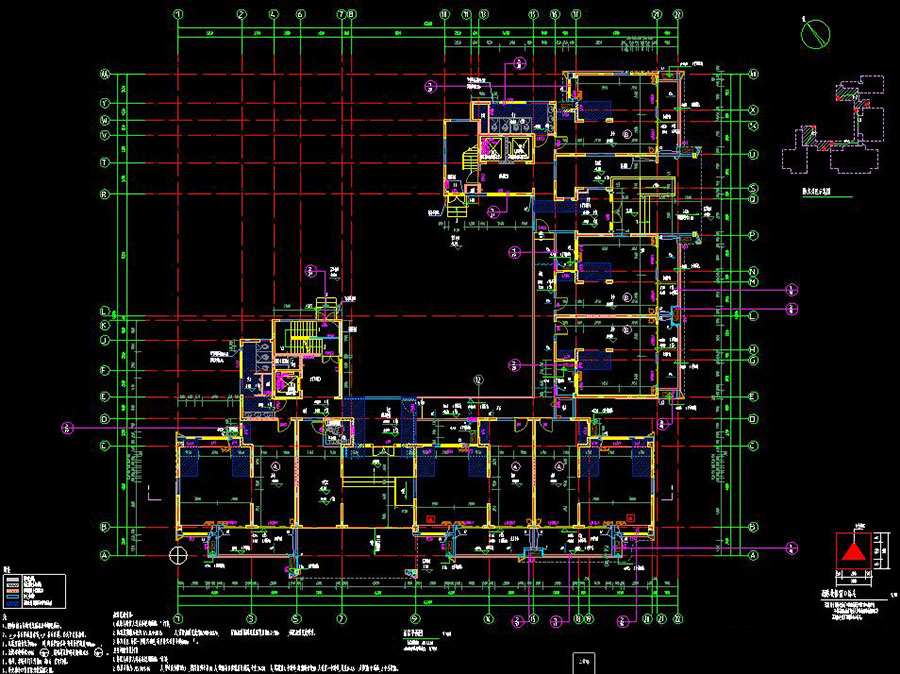

说明：互联网直播小镇A0101地块项目1~22#楼及25#门岗全专业施工图，地上21、23、24层，建筑高度67.72、68、68.1、74.4、77.65、77.7m，建筑面积16407.29~21119.89㎡，25#门岗地上1层，建筑高度6.3m，建筑面积9.94㎡，地下车库地下1层，建筑面积41112.51㎡，图纸内容包含：建筑设计总说明，多层、高层空调孔K设置原则，建筑外墙材料表，建筑节能设计说明专篇，装配式建筑设计说明，各单体平面图，立剖面图，节点大样，锌钢空调百叶设计标准，特殊K孔设计标准，核心筒大样，门窗表及门窗大样，卫生间大样、门廊详图及其他大样图，卫生间大样，地下层平面图，防火分区示意图，顶板平面图，剖面图，汽车坡道大样图，楼梯大样图，节点大样图；结构设计总说明，装配式结构设计专篇，结构拉缝大样，危大工程专项设计说明，预应力混凝土管桩统一说明，桩基础平面布置图，承台大样图，剪力墙通用大样及说明，楼板剪力墙平面图，剪力墙配筋详图，现浇板配筋平面图，梁配筋平面图，楼梯大样，节点大样；给水排水设计总说明，给排水图例，给排水通用大样图，给排水平面图，给排水系统原理图，公共卫生间排水大样图，消防给水设计总说明图例，消防给水平面图，消防给水系统原理图，户内喷淋给水平面图，地下车库生活给水系统图，车库集水井排水管道安装系统图，地下车库生活给水泵房大样图；空调、通风、防排烟设计及施工说明，空调通风节能专篇，暖通绿色建筑设计专篇，暖通平面图，加压送风系统图，冷凝水管系统图；电气设计总说明，电气节能设计说明，电气抗震设计专篇，灯具安装、线缆敷设国标符号及穿管槽标准，塑料电线导管在墙体或现浇楼板内敷设做法大样图，图例及主要设备表，集成T接端子安装大样图，装配式建筑电气设计专篇，配电干线竖向系统图，配电箱系统图，强电、照明、弱电平面图，消防电气设计说明，消防应急照明和疏散指示系统设计说明、图例、系统，消防图例及主要设备表，消防系统图，应急照明平面图，自动报警平面图，防雷设计说明，总等电位及局部等电位连接做法大样图，防雷接地做法大样图，铝合金等金属门窗与建筑物金属体的连接，总等电位、均压环和接闪带与引下线连接示意图，偶数层底板等电位连接环防雷平面图，天面防雷平面图，机房屋面防雷平面图，基础接地平面图等
