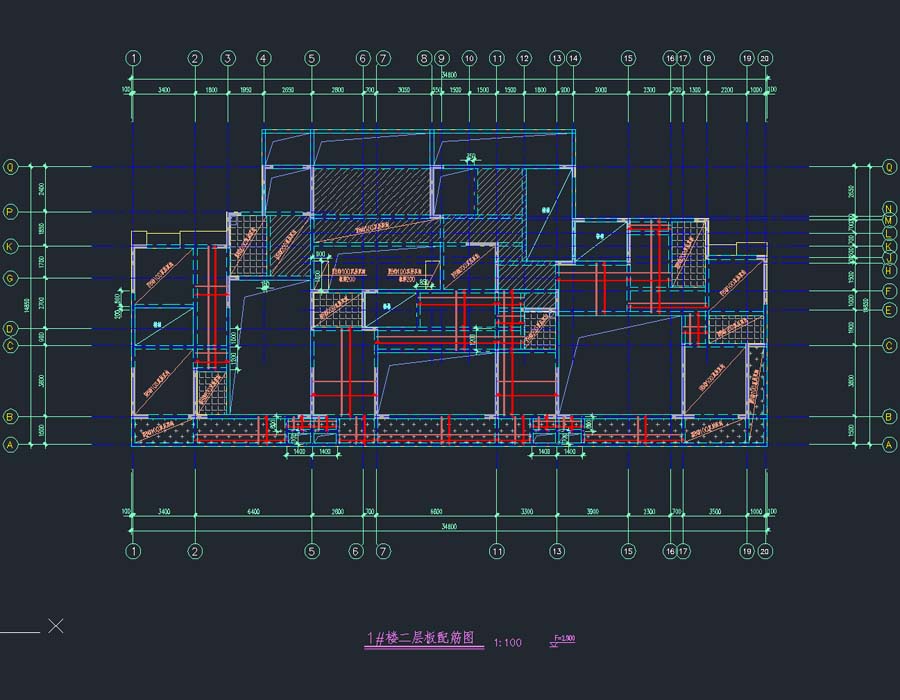

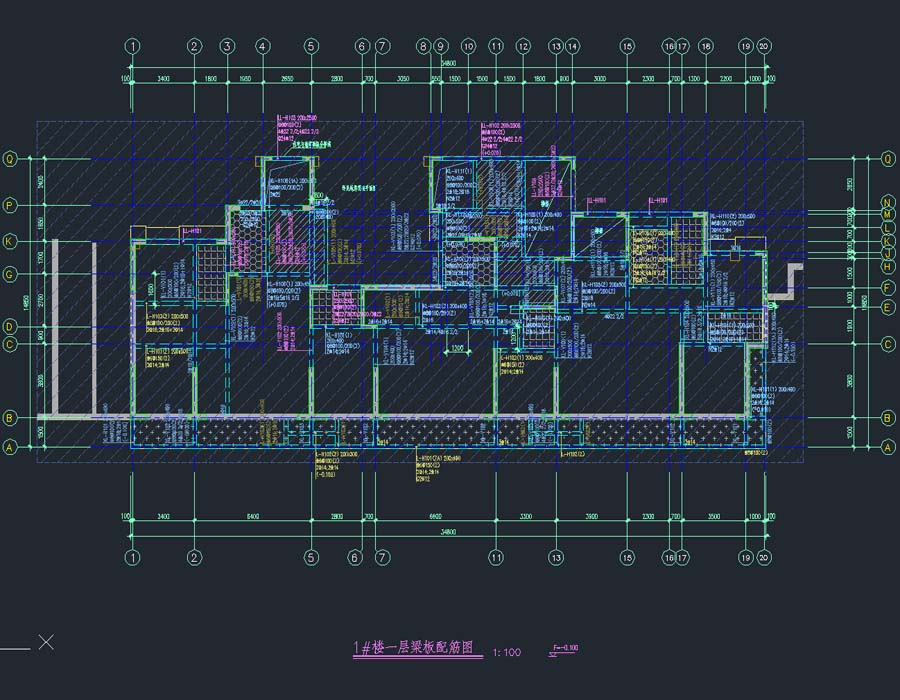

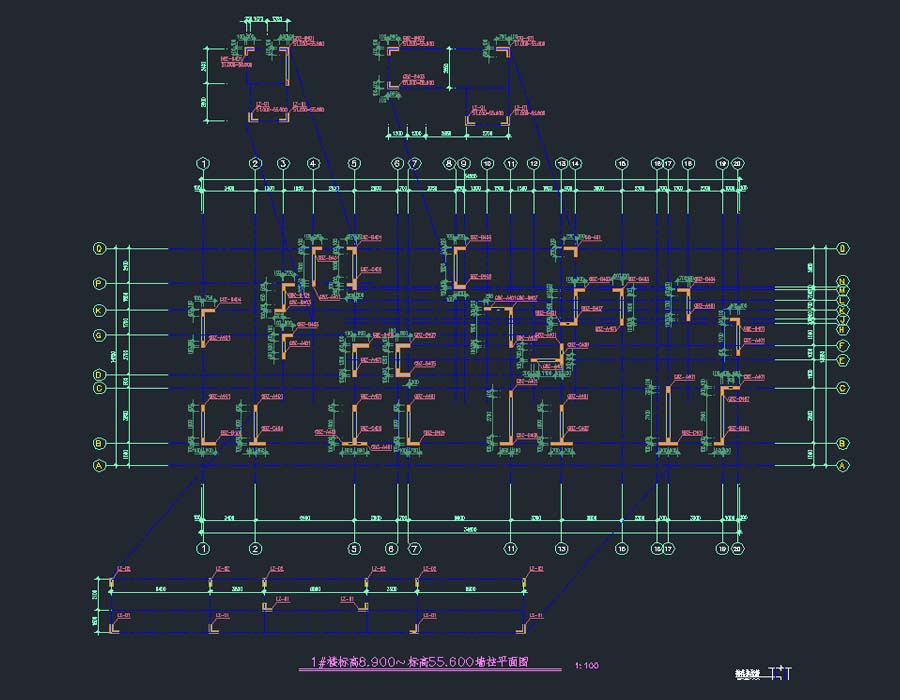

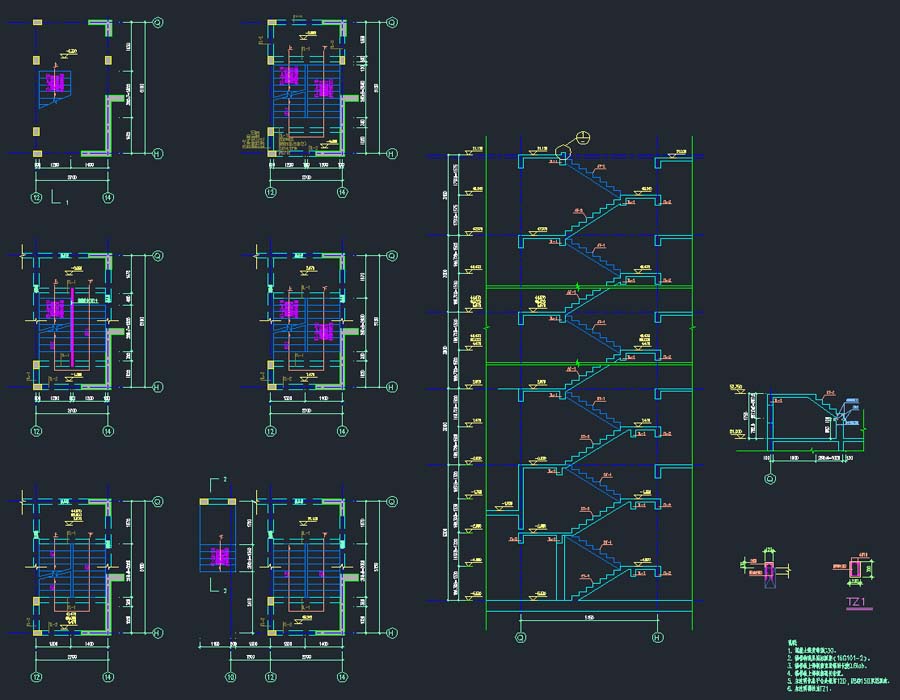

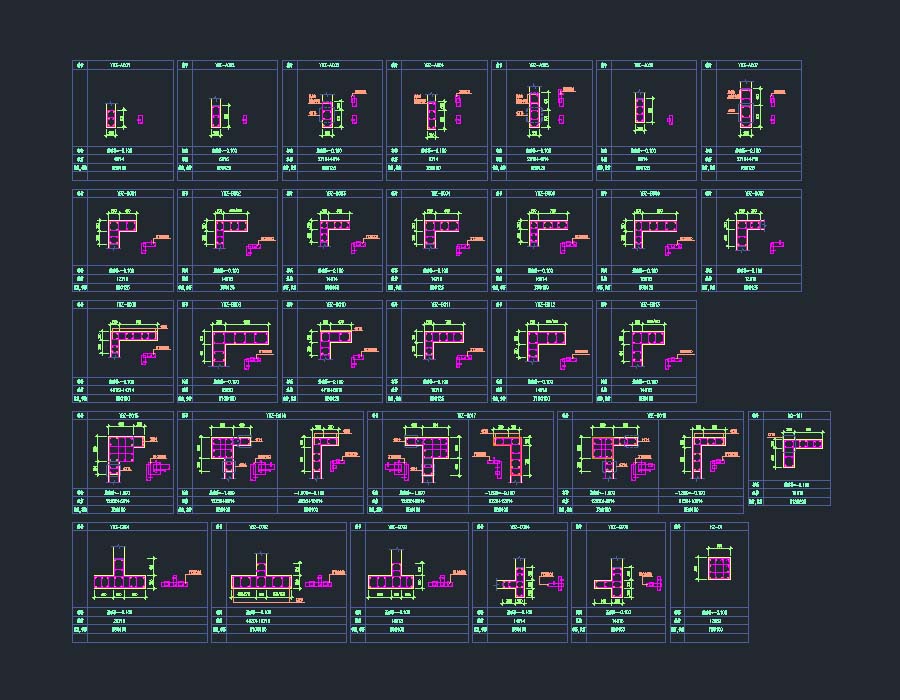

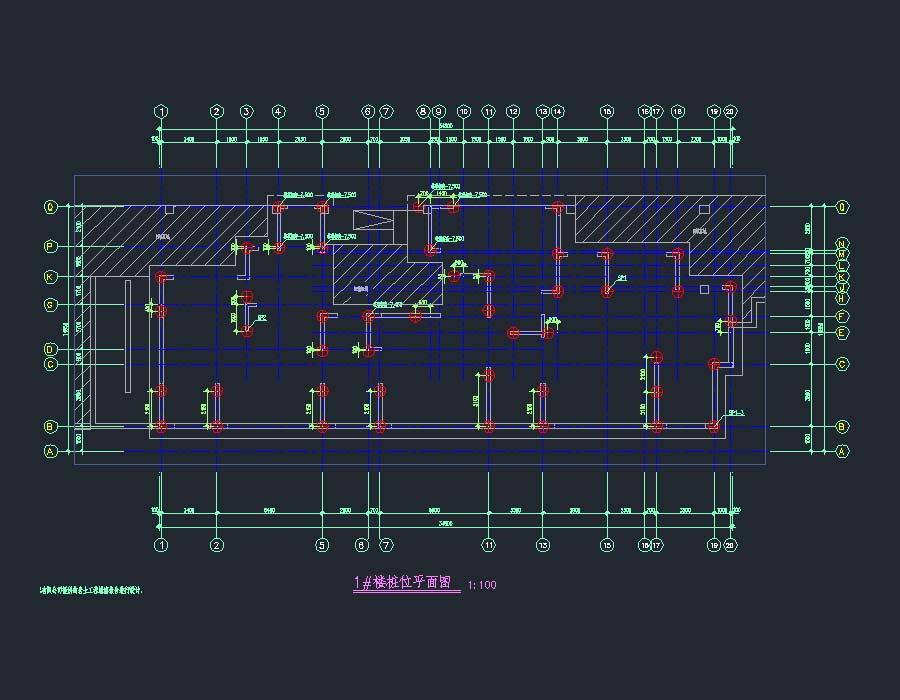

说明:该项目为某盛雅园多栋高层住宅楼部分建筑(3#、5#、7#、8#住宅楼)、结构及给排水专业施工图,总建筑面积为170212.33平方米,其中1#、3#、5#住宅楼地上17层,地下1层,建筑高度为51.3米;2#住宅楼地上21层,地下1层,建筑高度为63.3米;4#、6~8#住宅楼地上25层,地下1层,建筑高度为75.3米;结构体系为钢筋混凝土。图纸包括:建筑施工图绿色设计专篇,地下一层平面图,平面图,轴立面图,剖面图,户型放大图,楼梯详图,坡道详图,门窗表及门窗详图,节点详图;结构设计总说明,桩位平面图,基础结构平面图,梁板配筋图,梁配筋图,板配筋图,墙柱平面图,墙柱详图,楼梯详图;给排水、消防施工设计说明,给排水、消防平面图,给排水消防系统展开图,七氟丙烷气体灭火系统设计说明,地下室给排水、水消防平面图,给排水消防系统展开图,泵房放大图(建筑专业图纸较粗糙不完整)。
建筑面积:170212.33㎡地上层数:17,21,17,25,17,25,25,25层建筑高度:51.3,63.3,51.3,75.3,51.3,75.3,75.3,75.3m地下层数:1,1,1,1,1,1,1,1层高度类别:高层图纸深度:施工项目地址:江苏省设计时间:2020建筑风格:现代效果图:无
