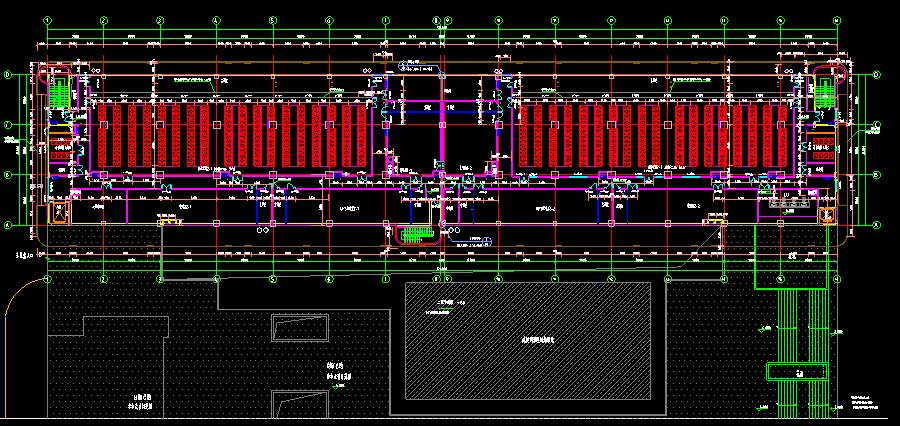

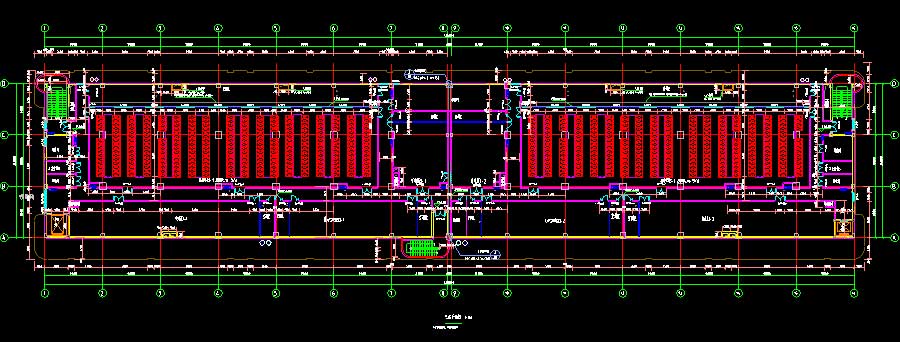

说明：该项目为某数据中心改造项目多专业施工图，抗震设防烈度为7度，主要结构形式为钢筋混凝土框架结构，建筑高度为28.35米，地上层数6层，总建筑面积为18540平方米，占地面积为3115平方米。本项目是对原有建筑进行设计改造项目，本次设计不改变现状的基本建筑体量，包括整体建筑的梁板柱。图纸内容含：建筑：建筑说明，室内装修表，门窗表，门窗放大图，墙身及出屋面小室详图，平面图，立面图，剖面图，吊顶平面图，地面平面图，疏散流线示意图，墙洞平面图，墙体平面图；给排水：给排水说明，冷却循环水系统原理图，气体灭火系统设计说明，气体灭火系统原理图，给水排水平面图，消火栓管道平面图，自动喷水灭火系统管道平面图，气体灭火系统区划图，气体灭火系统管道平面图，屋面冷却塔给水排水管道设计图，屋面冷却塔土建条件图，屋面冷却塔给水排水管道透视图，卫生间给水排水设计图，给水系统管道透视图，排水管道透视图，消火栓系统管道透视图，自动喷水灭火系统图干管透视图，吊顶层气体灭火系统管道平面图；电照：电照说明，电力、照明干线系统图，电缆及电流计算表，桥架布置图，电力布线图，插座布线图，照明布线图，应急照明布线图，机房桥架布置图，配电箱接线图；动力：动力说明，设备布置平面图，中温冷冻水系统图，冷却水系统图，冷冻站管道剖面图，蓄冷罐大样图，设备土建条件图，管道支吊架位置示意图，柴油供应系统图，柴发机房管道平面布置图，日用油箱配管大样图，室外埋地油罐管道布置平、剖面图、放大图、土建条件图，室外埋地柴油管道布置平面图；工艺：工艺说明，数据中心布线系统图，生产线缆桥架布置平面图，室外路由布置平面图；供电：供电说明，设备基础剖面图，供电系统图，高压接线图，低压接线图，UPS低压接线图，直流操作电源系统图，UPS电池开关箱接线图，配电箱二次接线图，配电箱接线图，设备布置平面图，桥架布置平面图，平面布线图，电力布线图，照明布线图，设备基础布置图，防雷接地装置布置图；通信：通信说明，火灾自动报警及联动控制系统图，应急广播系统图，极早期火灾报警系统图，视频安防监控系统图，安全防范系统图，办公网综合布线系统图，出入口控制系统大样图，综合显示系统图，火灾自动报警系统平面图，火灾联动控制系统平面图，消防应急广播系统平面图，弱电系统平面图，U位资产管理系统图等等。
