多栋多层厂房全专业施工图3727480812文件大小:55.04M推荐人:lidong130910图纸张数:81张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:8797.1,15119.54,25402.68㎡地上层数:5,4,5层建筑高度:23.4,26.1,31.8m地下层数:1层高度类别:多层图纸深度:施工项目地址:四川省设计时间:2018建筑风格:现代效果图:无

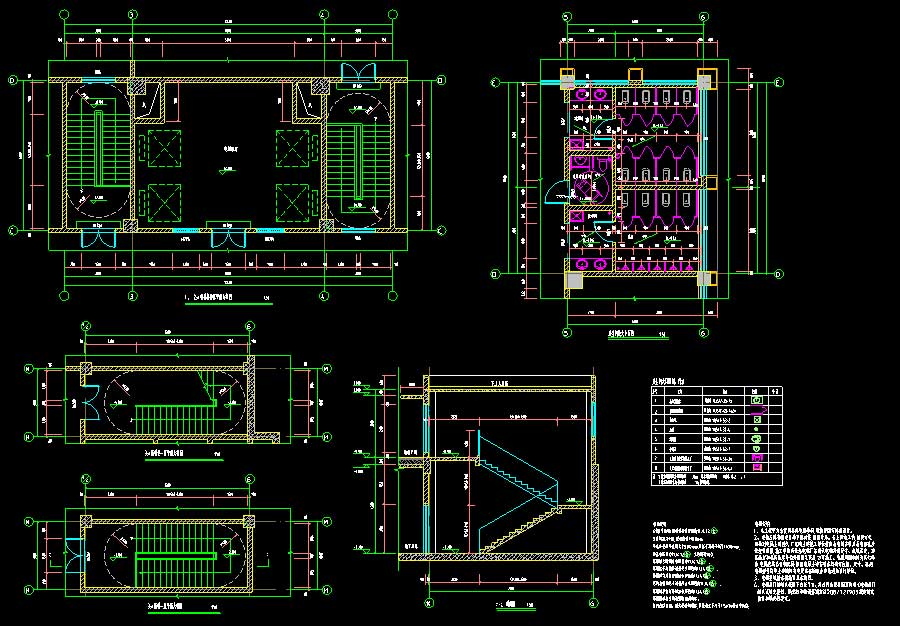

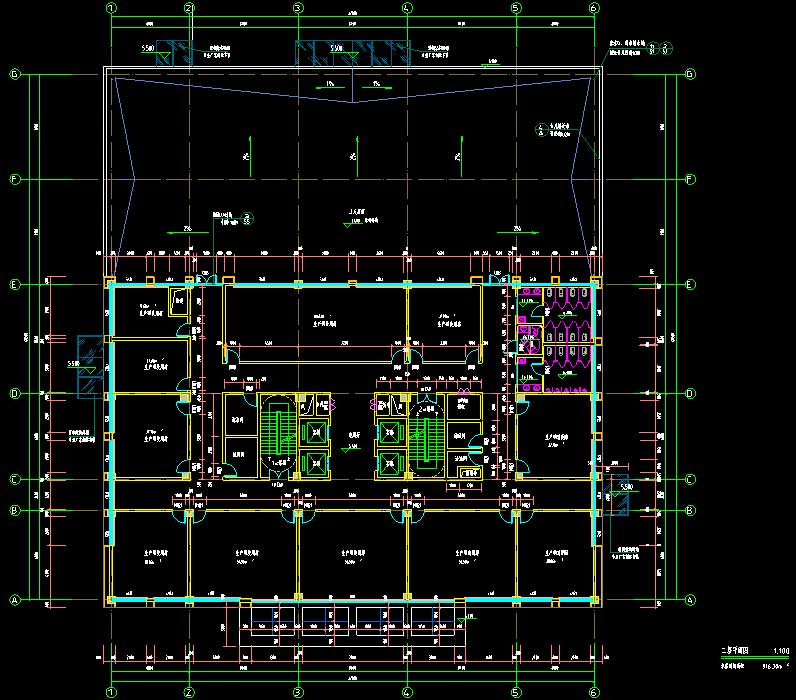

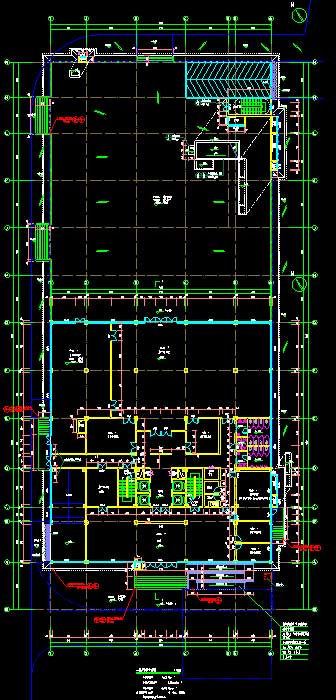

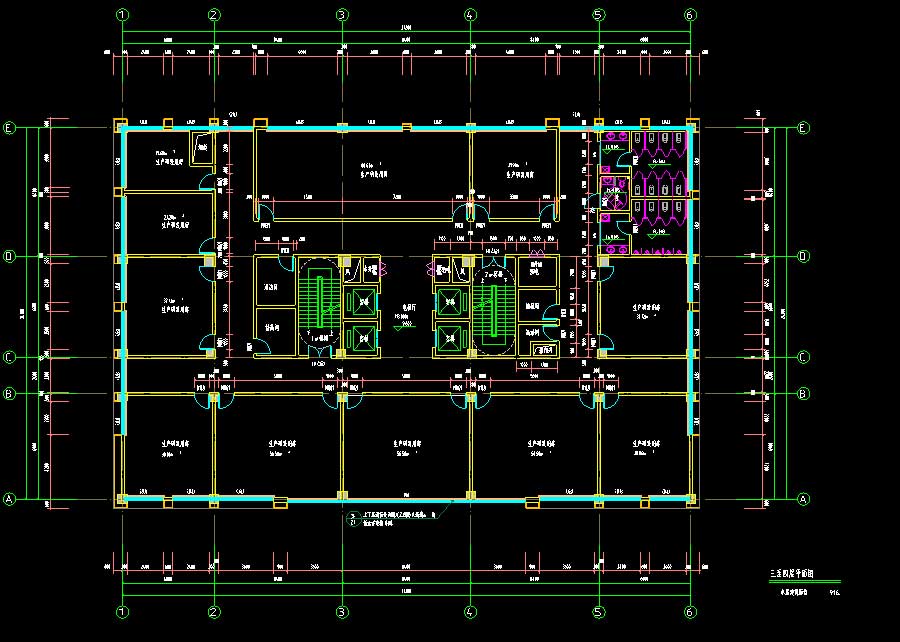

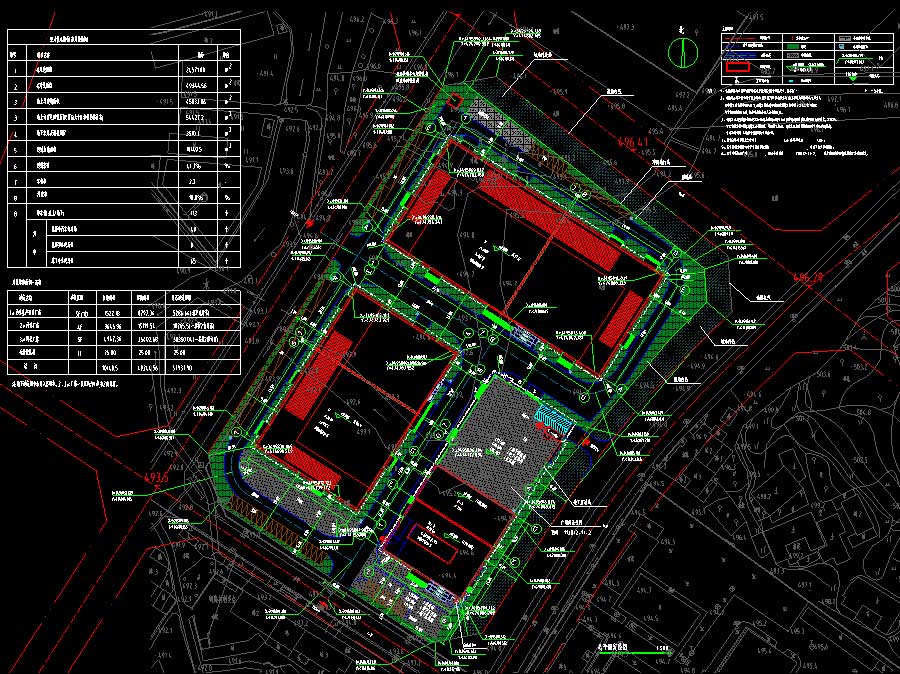

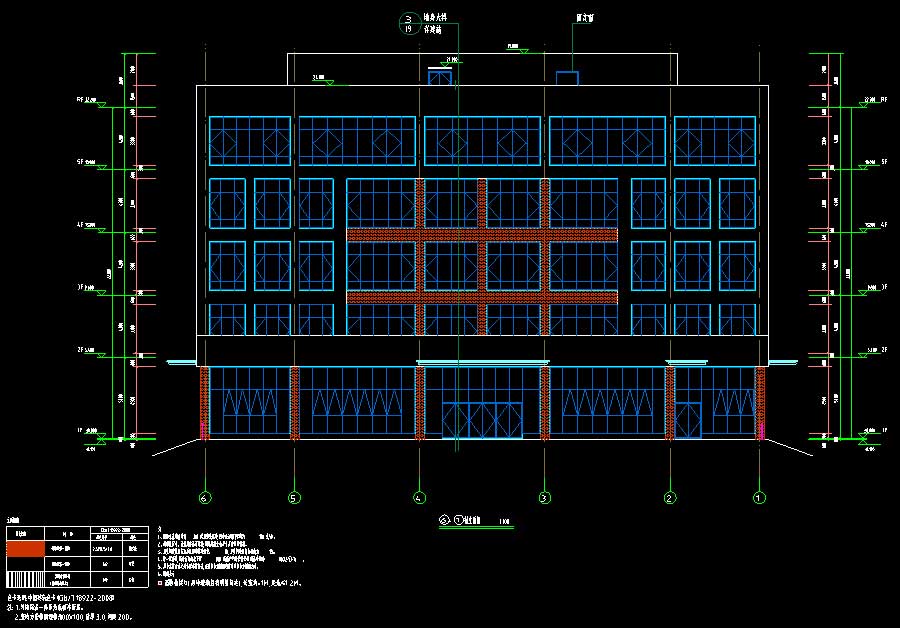

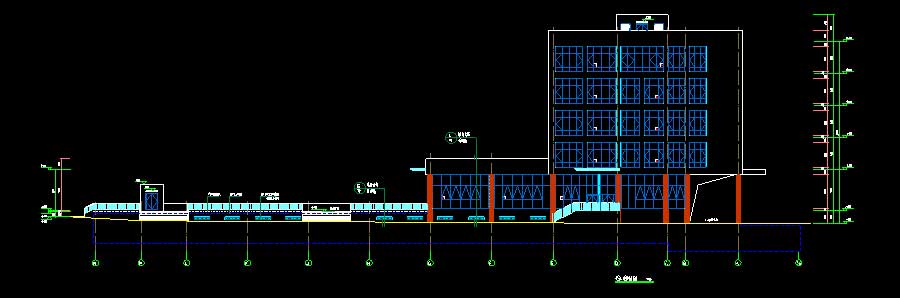

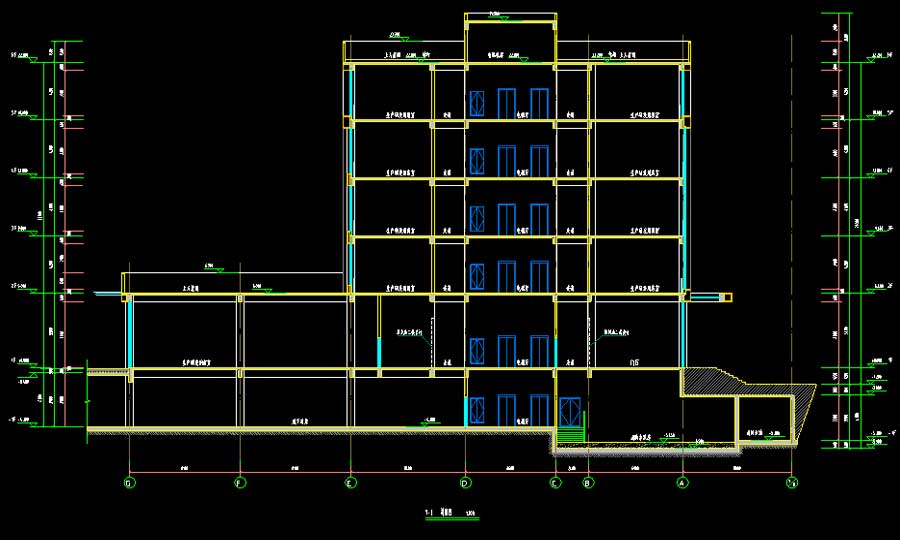

说明:该项目为某地1~3#厂房建筑、结构、给排水、电气、采暖通风施工图,抗震设防烈度为7度,主要结构形式为框架结构。其中,1#建筑高度为23.4米,地上层数5层,地下层数为1层,总建筑面积为8797.1平方米;2#建筑高度为26.1米,地上层数4层,总建筑面积为15119.54平方米;3#建筑高度为31.8米,地上层数5层,总建筑面积为25402.68平方米。图纸内容含:建筑:建筑说明,总平面规划布置图,道路及竖向布置图,消防布置图,平面图,立面图,剖面图,楼电梯大样图,卫生间大样图,墙身大样图,门窗大样图;结构:结构说明,基础平面布置图,柱平面布置图,框架柱大样图,梁平法施工图,结构布置平面及板配筋图,楼梯施工图;给排水:给排水说明,消火栓系统原理图,自喷系统原理图,给排水系统原理图,给排水及消防平面图,自喷平面图,消防水泵房大样图,卫生间给排水大样图,生活水泵房大样图,集水坑排水剖面图;电气:电气说明,变电站系统图,变电站平面布置图,变电站接地图,强电系统图,照明平面图,插座平面图,动力平面图,防雷平面图,接地平面图,系统图,火灾自动报警平面图,弱电平面图;暖通:暖通说明,加压送风系统图,排烟系统原理图,冷媒管系统流程图,风机房大样图,通风空调、防排烟平面图,空调冷媒管、冷凝水平面图,屋顶层空调冷媒管平面图,排烟窗示意立面图等等。
