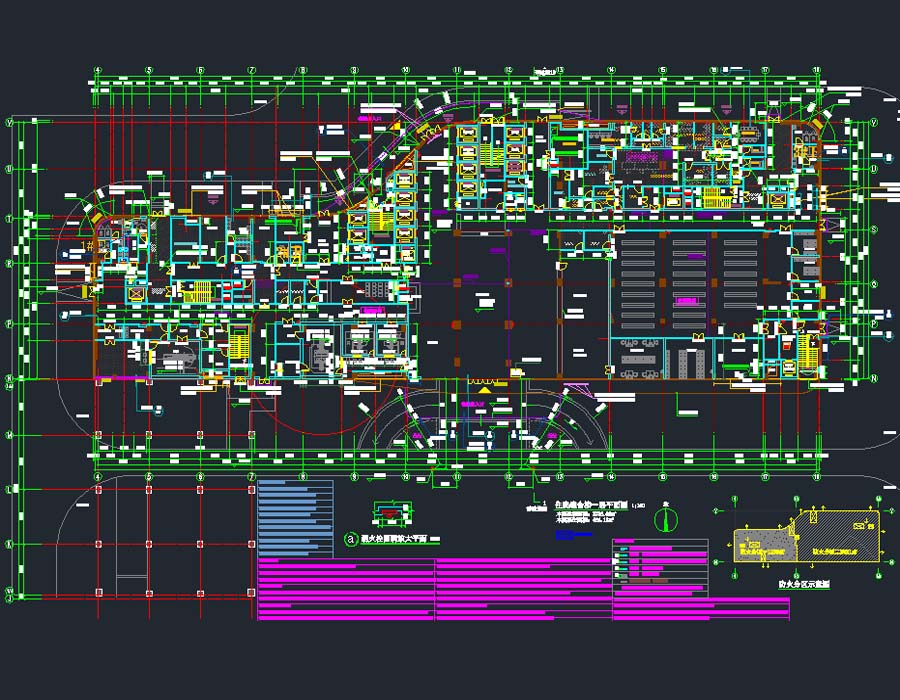

说明:该项目为某妇幼保健院建设项目建筑专业施工图,总建筑面积为155540平方米,其中住院综合楼建筑面积为56690.86平方米,地上17层,建筑高度为70.15米;门诊医技楼建筑面积为23315.15平方米,地上5层,建筑高度为23.7米;污水垃圾站建筑面积为170平方米,地上1层,建筑高度为4.8米;液氧站建筑面积为107.6平方米,地上1层,建筑高度为4.8米;地面出入口建筑面积为256.4平方米,地上1层,建筑高度为4.5米;地下室建筑面积为75000平方米,地上3层,建筑高度为-13.5米。图纸包括:总平面图,人防总平面图,建筑施工图设计说明,建筑构造用料做法,节能设计说明,建筑施工图绿色建筑设计说明,消防设计专篇,防空地下室设计说明,人防口部详图,人防封堵大样、防爆波井大样,住院综合楼楼层平面图,轴立面图,剖面图,卫生间大样图,病房大样图,门窗表,楼梯与电梯大样图,墙身大样,门诊医技楼楼层平面图,轴立面图,卫生间大样图,门窗表,楼梯与电梯大样图,地下室楼层平面图,地下三层人防战时平面图,地下三层人防剖面图,剖面图,车道大样,楼梯、电梯大样,卫生间、配电房大样,地下室门窗表,液氧站平面图、立面图,污水垃圾站平面图、立面图。
建筑面积:155540㎡建筑高度:70.15,23.7,4.8,4.8,4.5m地上层数:17,5,1,1,1层地下层数:3层高度类别:高层图纸深度:施工项目地址:湖北省设计时间:2020效果图:无建筑风格:现代
