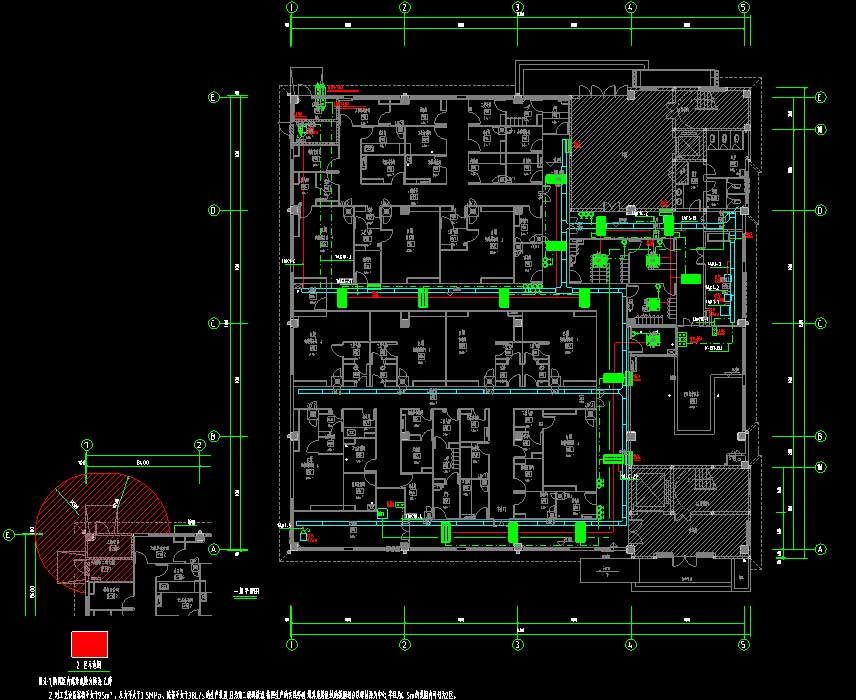

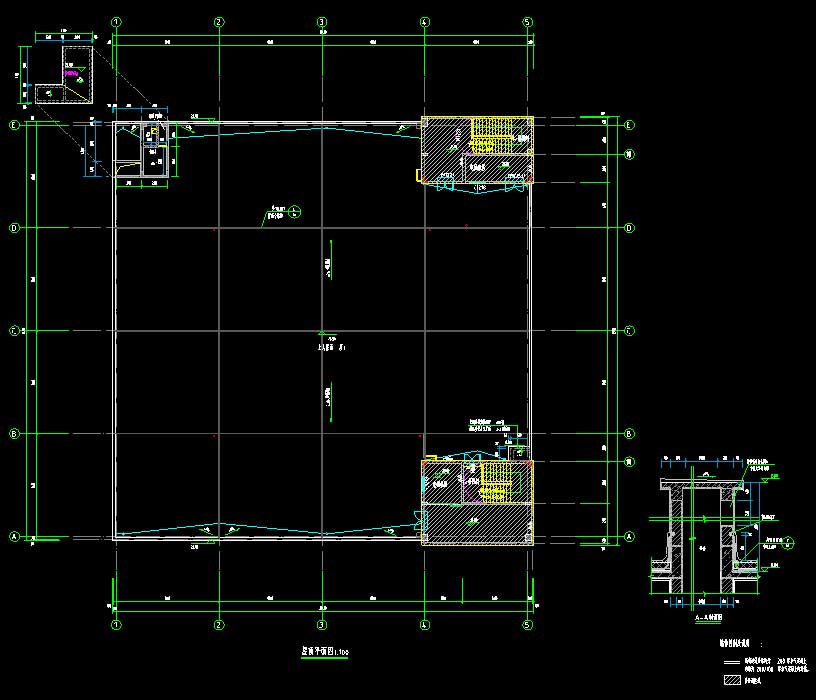

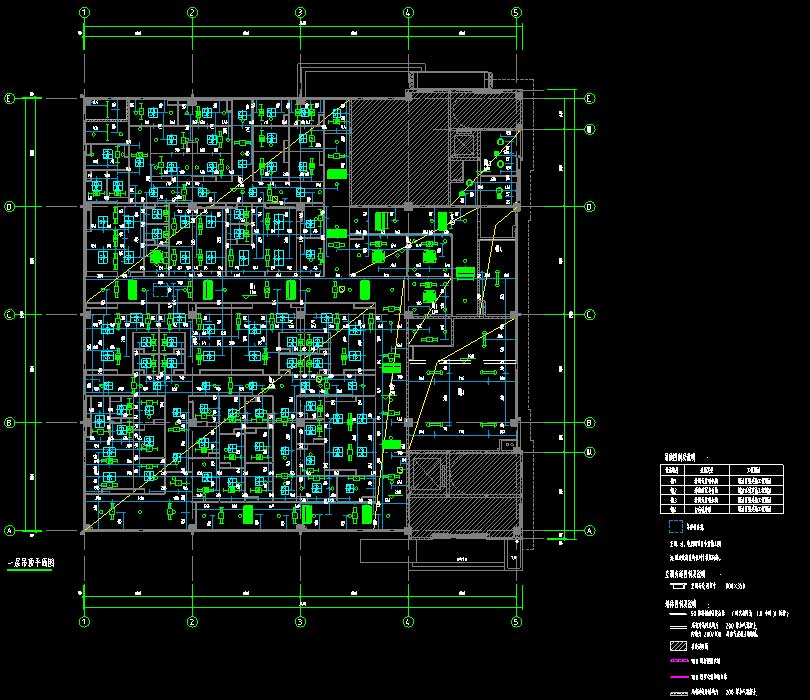

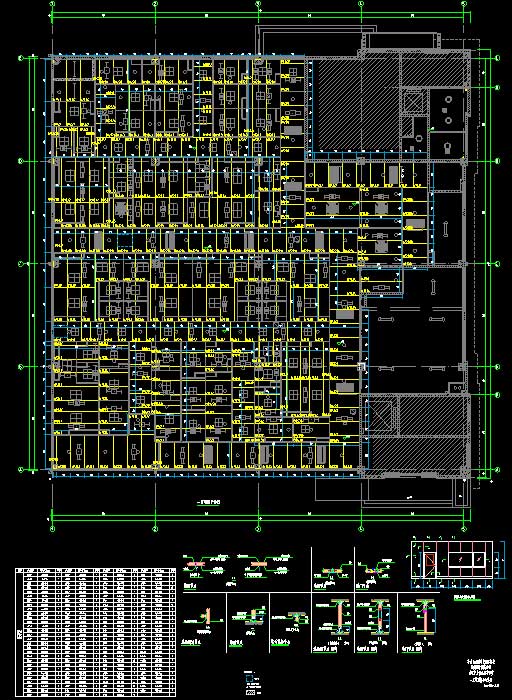

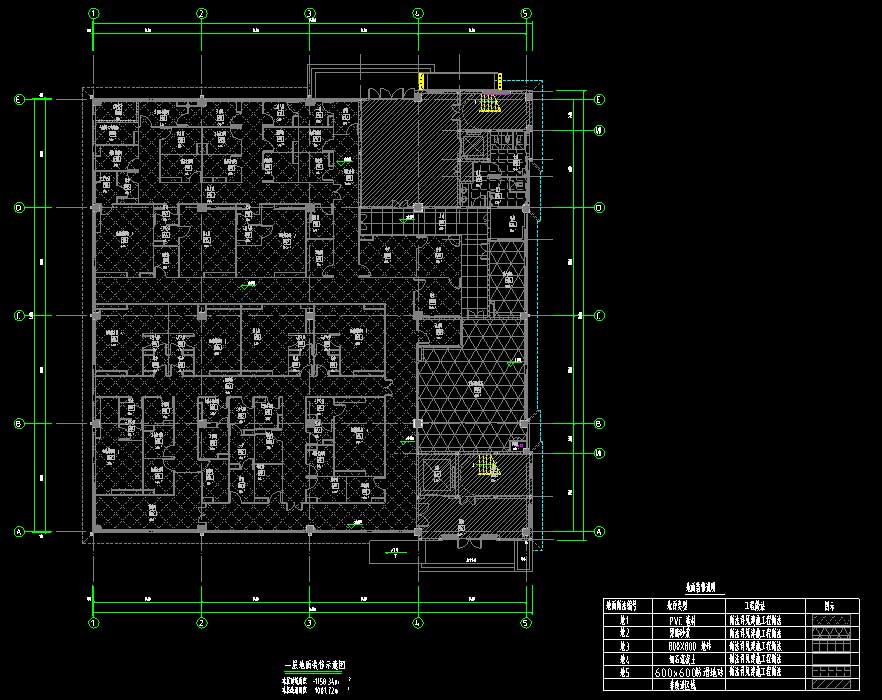

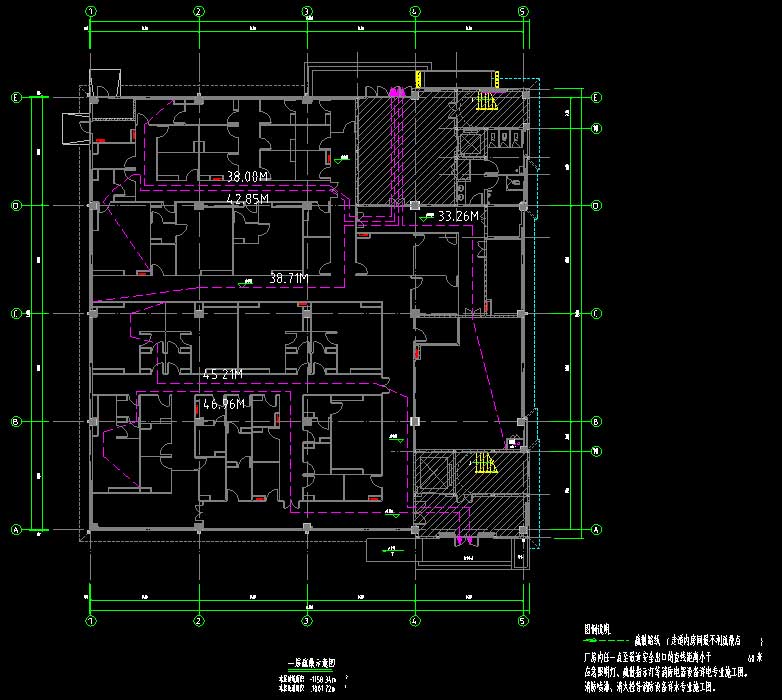

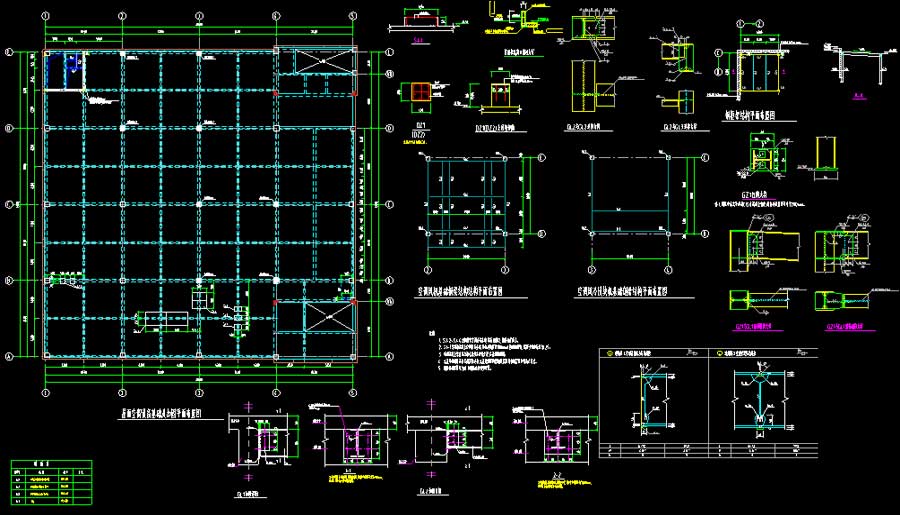

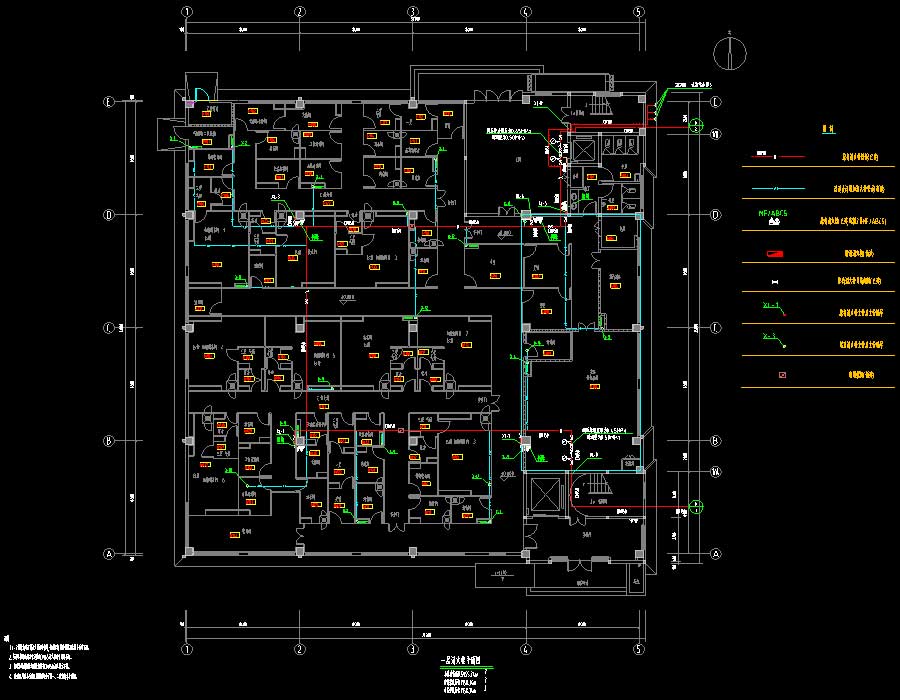

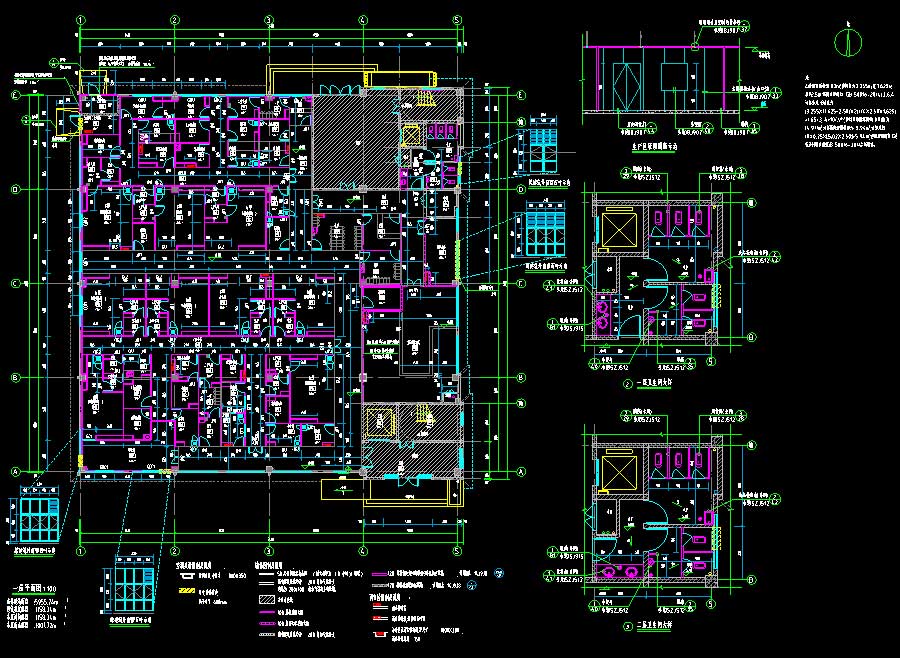

说明:该项目为某车间一、二层改造工程建筑、结构、给排水、电气、采暖通风施工图(含设计修改通知单,结构与暖通无说明),本单体为原有五层框架结构丙类车间,原建筑高度22.65米,建筑耐火等级为二级,本单体改建区域位于原建筑第一、二层,原建筑总建筑面积5955.74平方米,一层建筑面积1001.72平方米,二层建筑面积1085.45平方米,改建区域建筑面积2087.17平方米。图纸内容含:建筑:建筑说明,平面图,疏散示意图,地面装修示意图,吊顶平面图,吊顶排板示意图,屋顶平面图;结构:底层新增墙体结构平面布置图,标高5.350m加固平面布置图,屋面设备基础及加固平面布置图;给排水:给排水说明,给排水平面图,工艺、空调排水系统轴测图,卫生间给排水大样图、系统轴测图,消火栓平面图,消火栓系统轴测图,吊顶下喷淋平面图,自喷系统原理图;电气:电气说明,低压配电系统图,配电系统图,平面图;暖通:风口平面布置图,送风管平面布置图,回风管平面布置图,排风管平面布置图,系统分区及压差分布图,水汽配管平面布置图,防烟分区及排烟流程图,排烟风管平面布置图,空调系统流程图等等。
建筑面积:2087.17㎡地上层数:建筑高度:地下层数:高度类别:多层图纸深度:施工项目地址:湖北省设计时间:2017建筑风格:效果图:无
