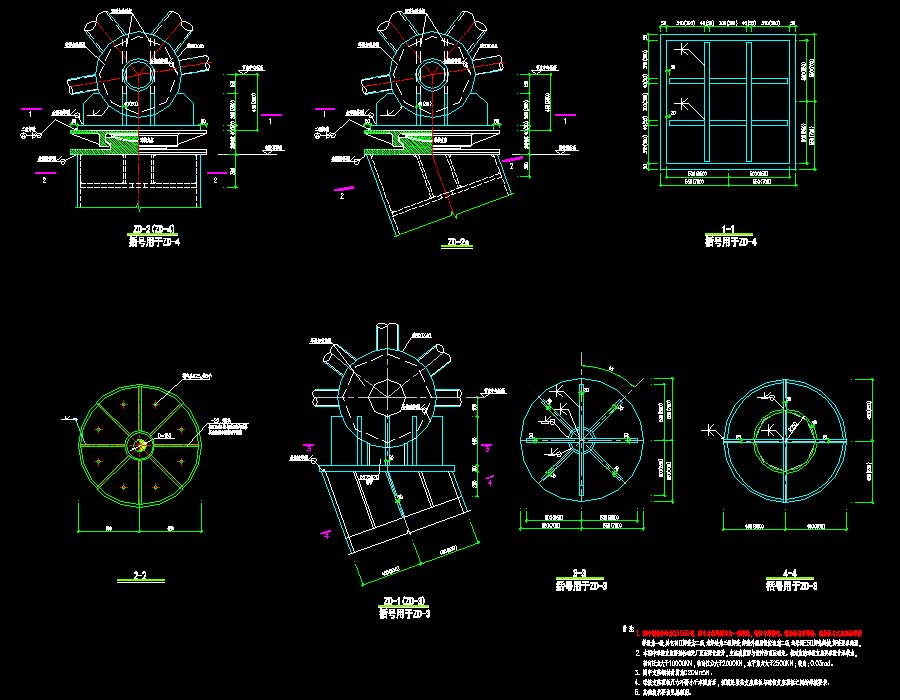

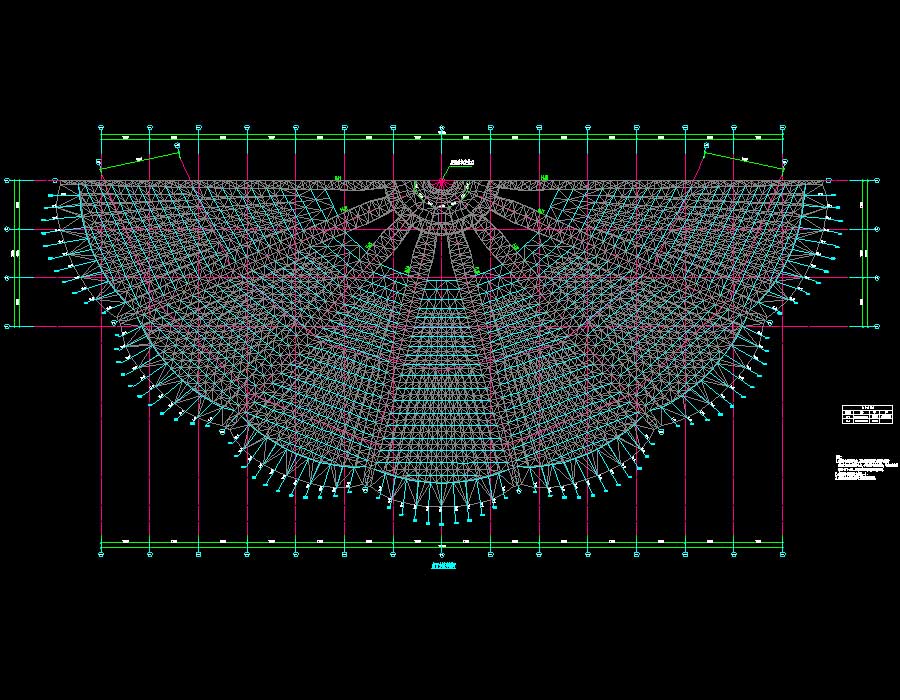

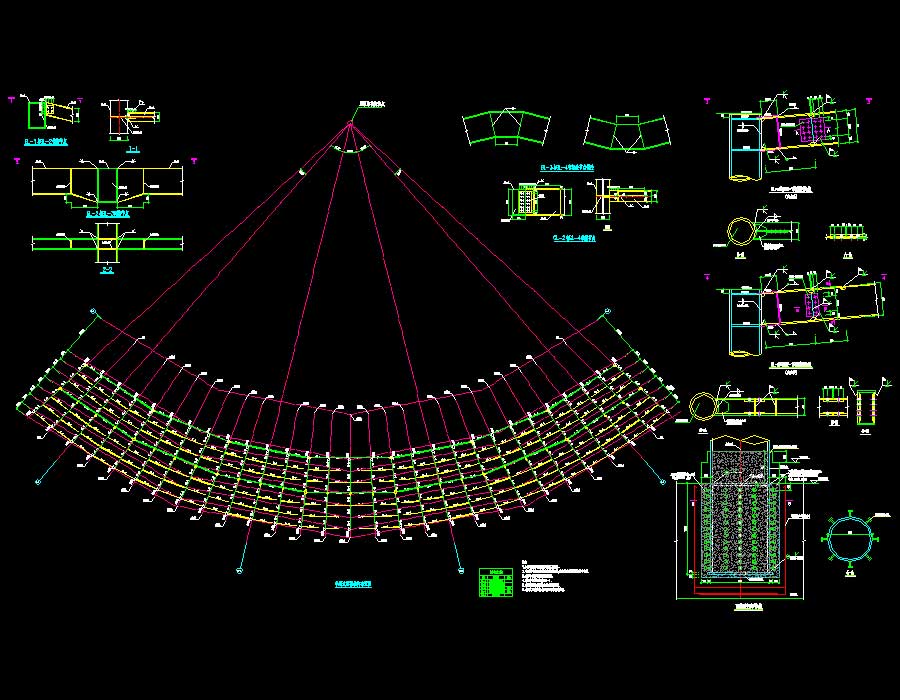

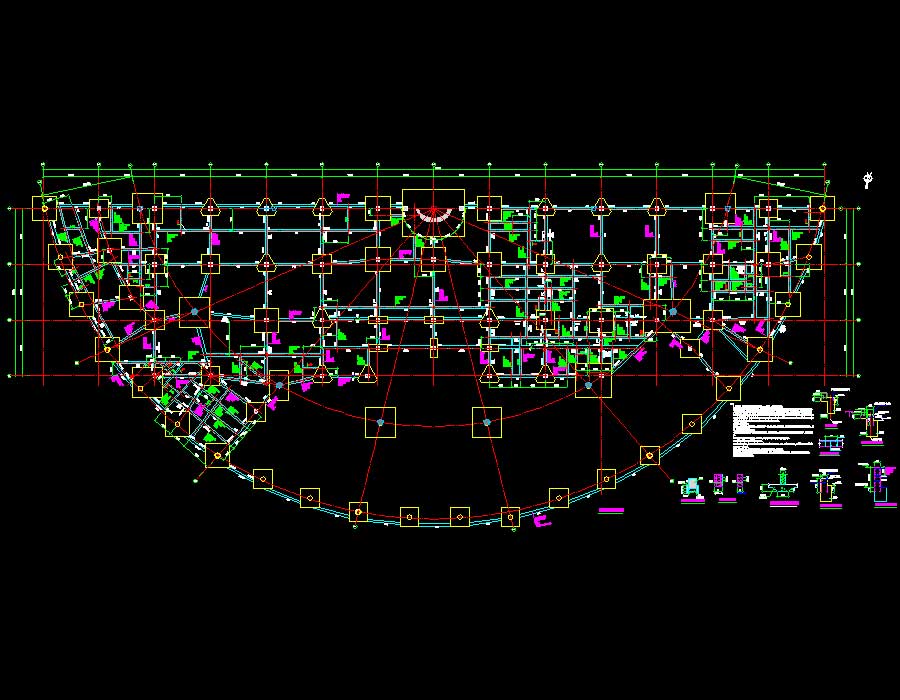

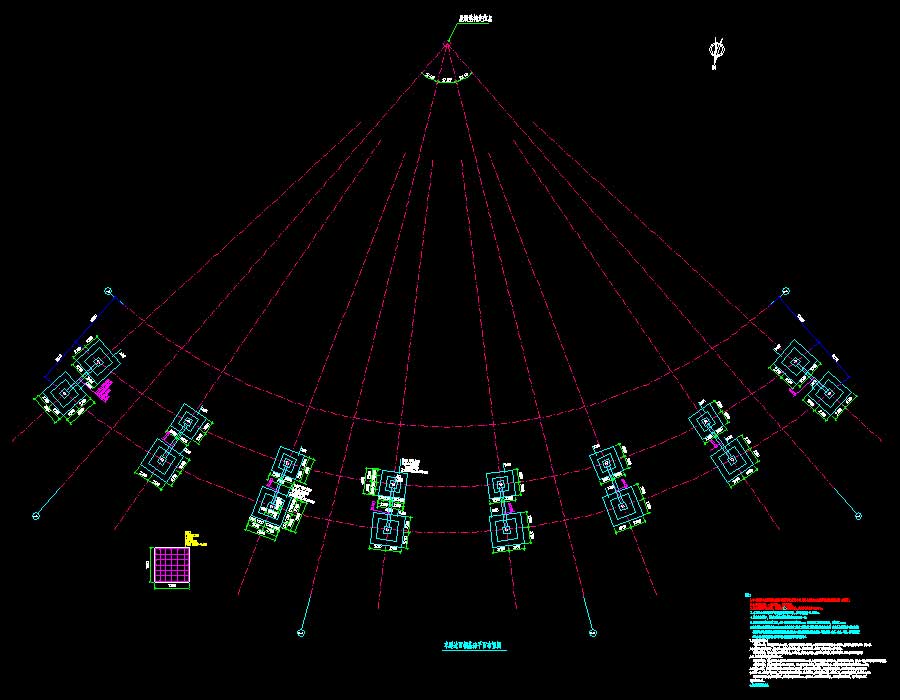

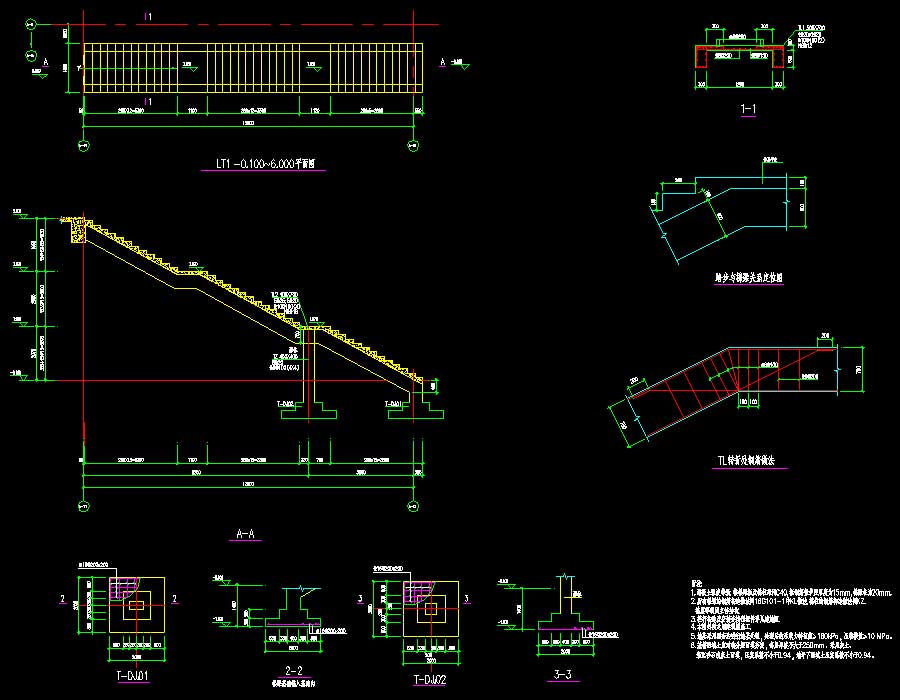

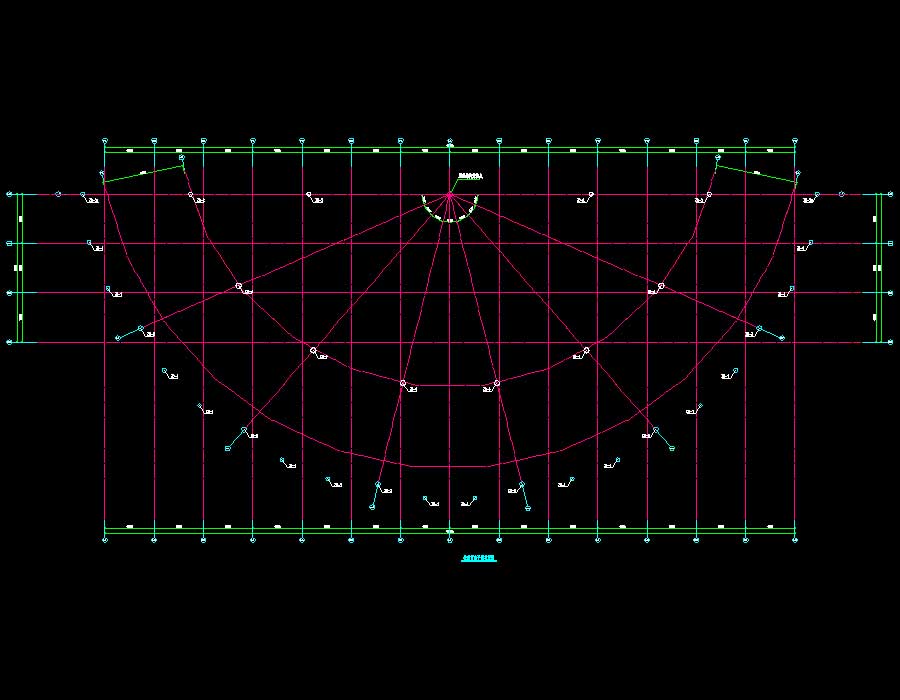

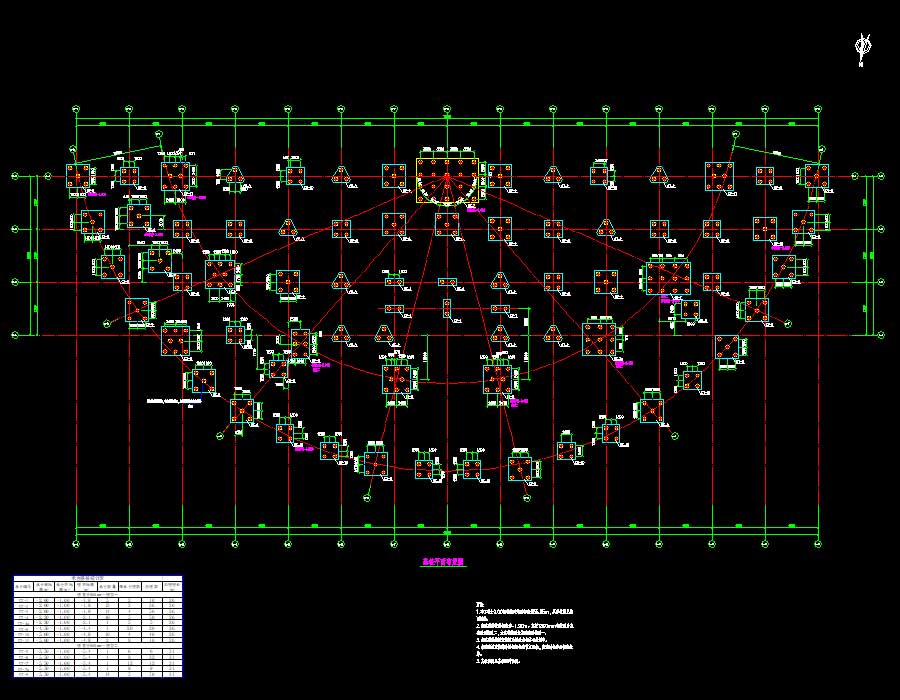

说明:该项目为某新建民用机场项目航站楼结构施工图,总建筑面积约1.7万平米,结构屋顶最高点为22.5米,结构形式为:下部主题结构采用混凝土框架结构体系,屋盖结构采用空间网格结构体系(网壳 桁架体系),雨棚结构为钢框架结构体系,基础采用桩基础。本期建筑为地上二层建筑,主要标高为6米。图纸内容含:混凝土结构设计说明、钢结构设计总说明、桩基设计说明、基桩平面布置图、承台平面布置图、基础梁平面布置图、车道边雨棚结构布置图、C形柱与装换桁架杆件布置图、桁架杆件布置图、钢结构三维示意图、屋面主凛布置图、屋面支撑柱布置图、双层网壳杆件布置图、柱顶节点平面布置图、节点详图、柱脚节点平面布置图、钢筋混凝土框架柱配筋图、标高梁模板图、标高梁配筋图、标高楼板配筋图、二层房中房钢柱平面布置图、二层房中房钢梁平面布置图、二层房中房屋面铺板及配筋图、楼梯结构图及计算书。
结构类型:其它基础类型:抗震烈度:8度抗震风压:0.45kN/㎡雪压:0.4kN/㎡建筑面积:1.7万㎡建筑高度:22.5m地上层数:2层地下层数:高度类别:低层图纸深度:施工项目地址:安徽省设计时间:2021
