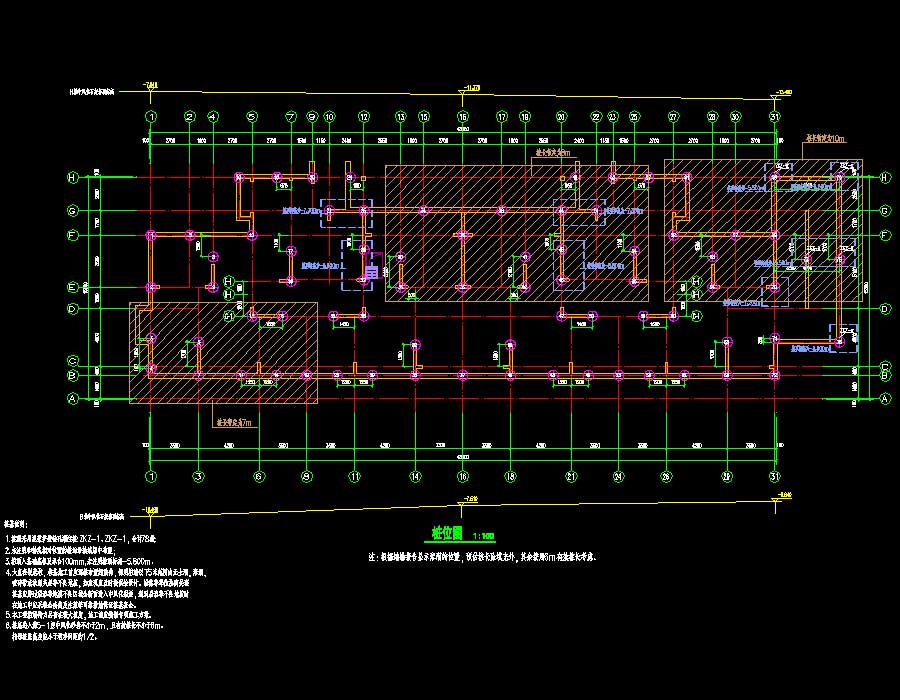

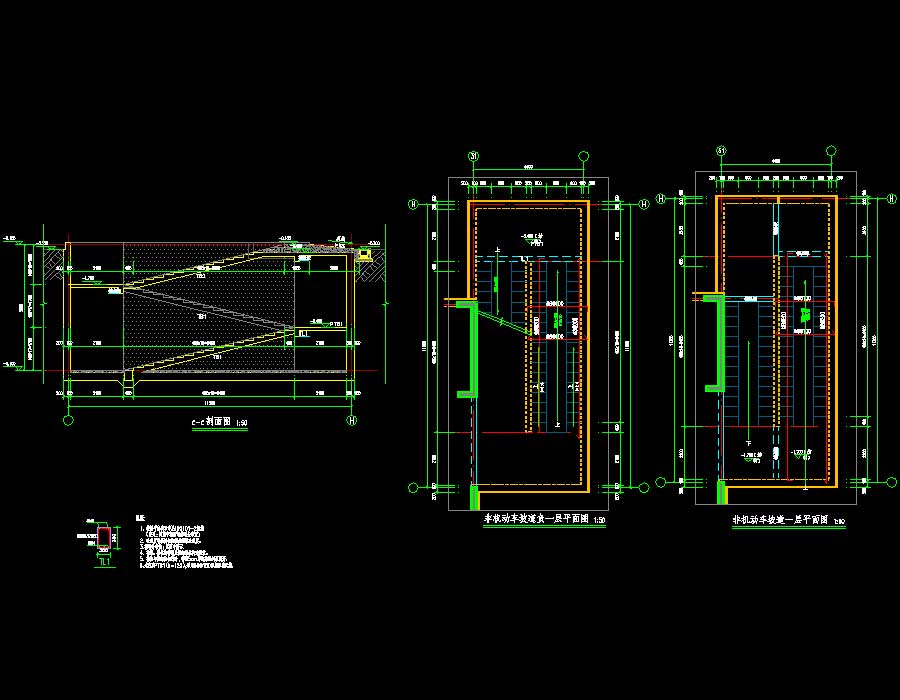

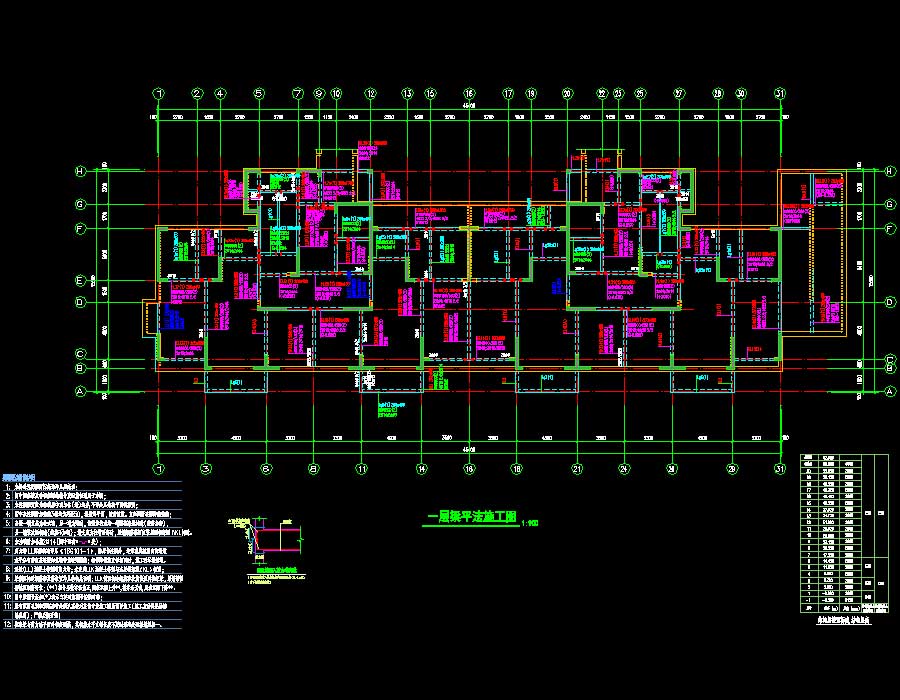

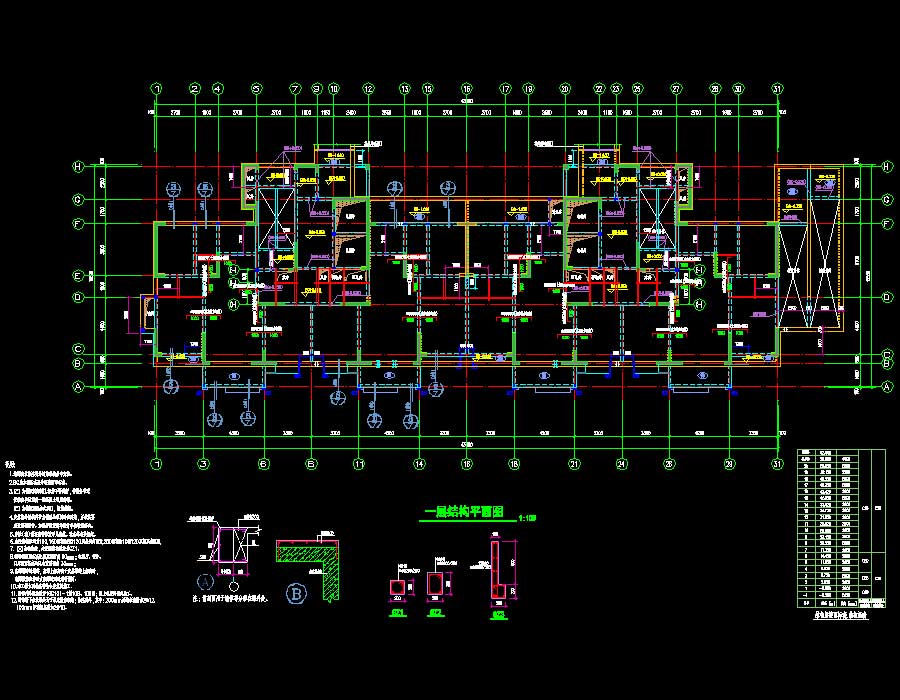

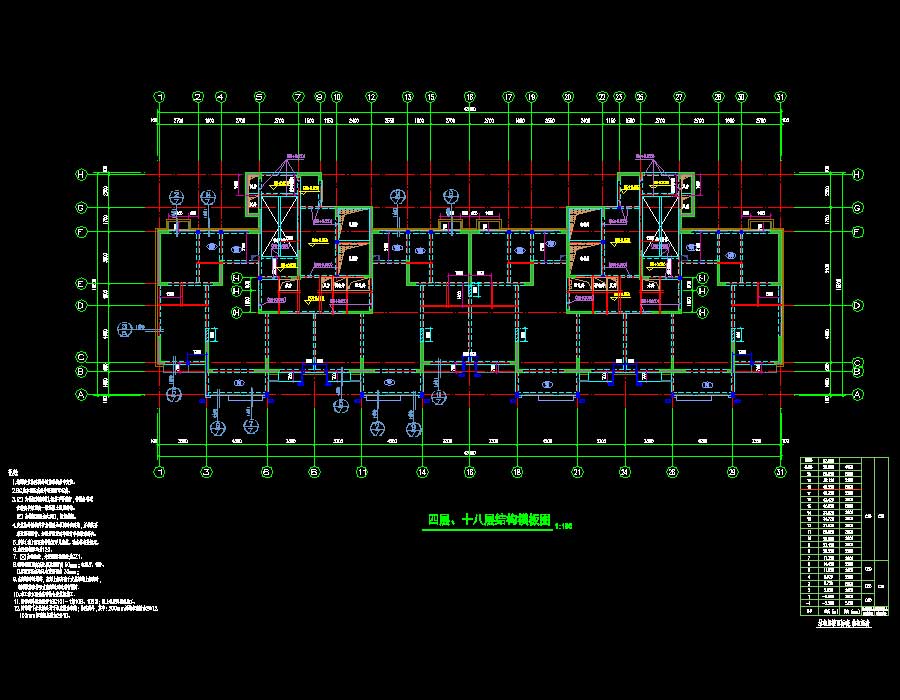

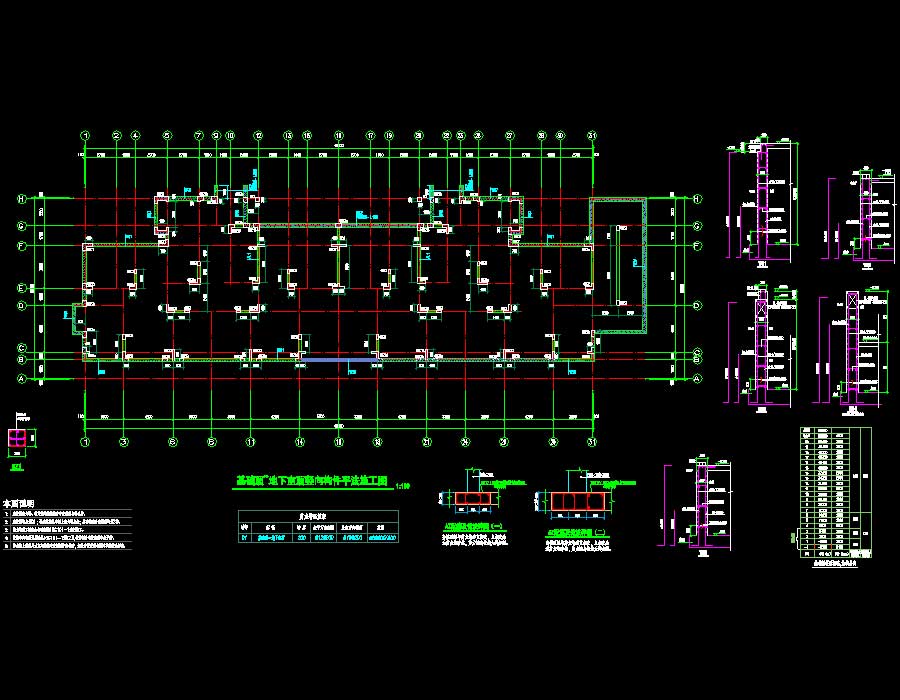

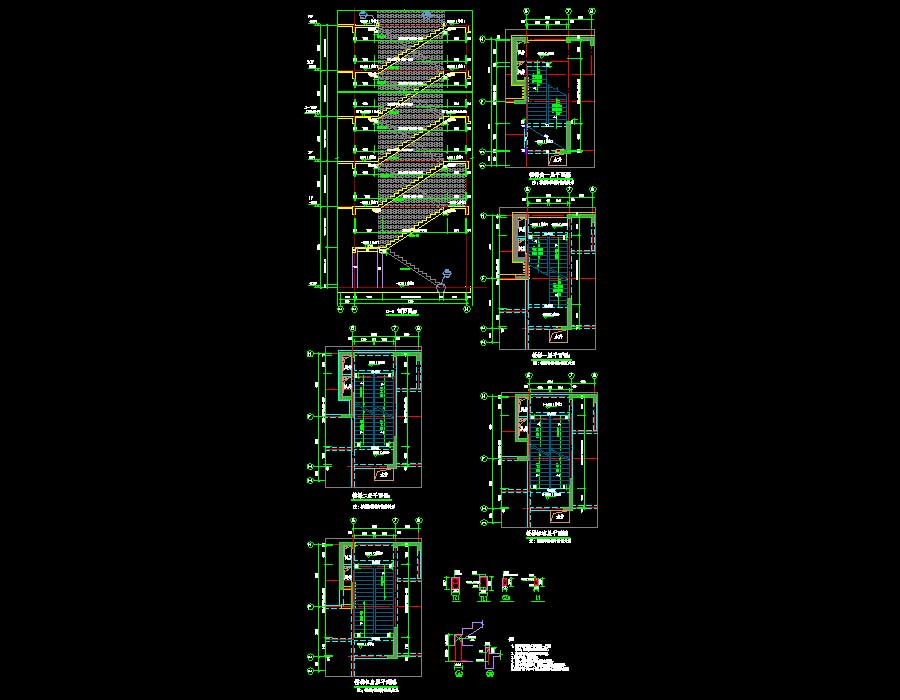

说明:该项目为某经开区安置房项目多栋建筑楼结构专业施工图,其中,1#、5#、7#、11#、12#、13#、14#楼,地上20层,地下1层,高58.3米,剪力墙结构;2#楼,地上17层,地下1层,高14.3米,剪力墙结构;3#楼,地上10层,地下1层,高29.3米,剪力墙结构;4#楼,地上11层,地下1层,高32.2米,剪力墙结构;6#楼,地上11层,地下1层,高32.35米,剪力墙结构;8#楼,地上15层,地下1层,高14.3米,剪力墙结构;9#、10#楼,地上20层,地下1层,高55.4米,剪力墙结构;地下车库,地下一层,采用现浇钢筋混凝土框架结构体系。图纸内容含:结构设计总说明、建筑结构危大工程专篇、地下室结构设计说明、节点大样、钻孔灌注桩设计说明、桩位图、基础平面布置图、结构平面图、结构模板图、竖向构件平法施工图、剪力墙柱表、梁平法施工图、板配筋图、楼梯结构图、坡道结构图、2#、3#配电房结构设计总说明、柱平法施工图 结构平面图、屋面结构平面图 屋面梁平法施工图。1#配电房 开闭所,建筑设计总说明、平面图、立面图 剖面图、门窗表 节点大样 门窗大样、结构设计总说明、柱平法施工图、结构平面图、屋面梁平法施工图、人防地下室结构设计说明、钻孔灌注桩设计说明、人防结构设计说明、口部详图、汽车坡道剖面展开图等等及幼儿园、门房结构施工图。
结构类型:框剪基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:58.3,14.3,29.3,32.2,32.35,14.3,55.4m地上层数:20,17,10,11,11,15,20层地下层数:1层高度类别:高层图纸深度:施工项目地址:安徽省设计时间:2021
