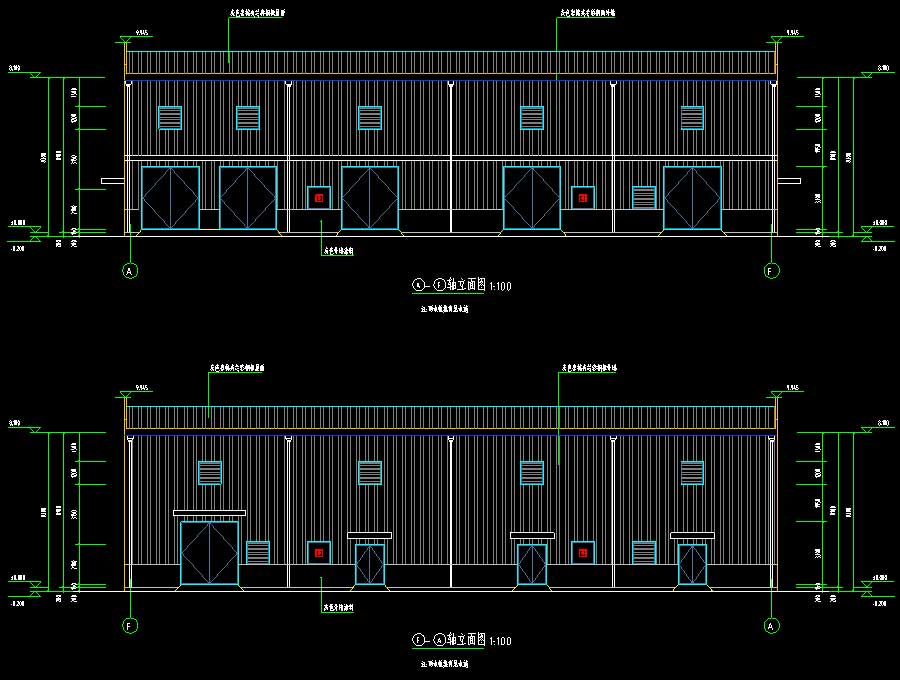

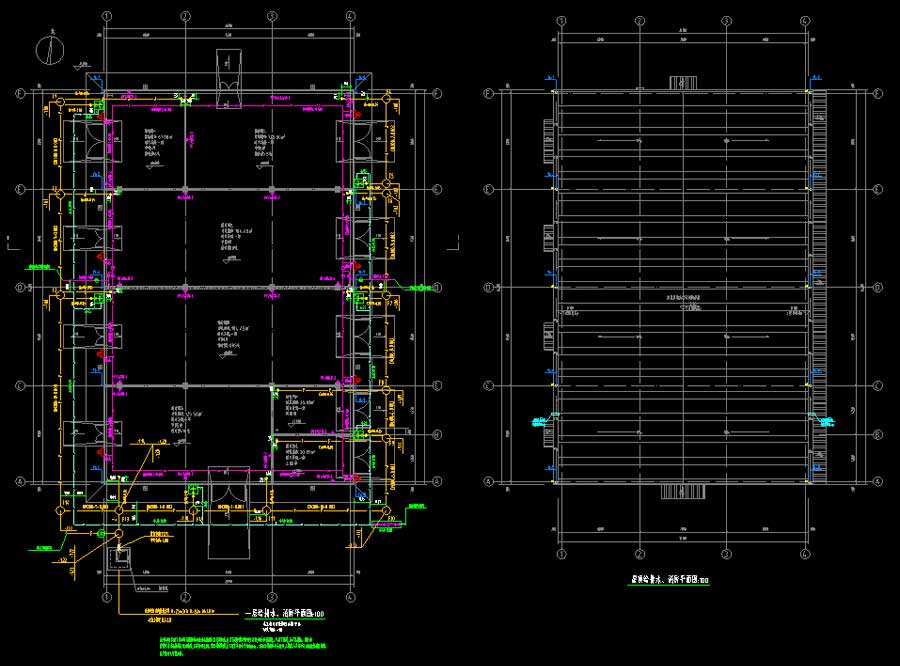

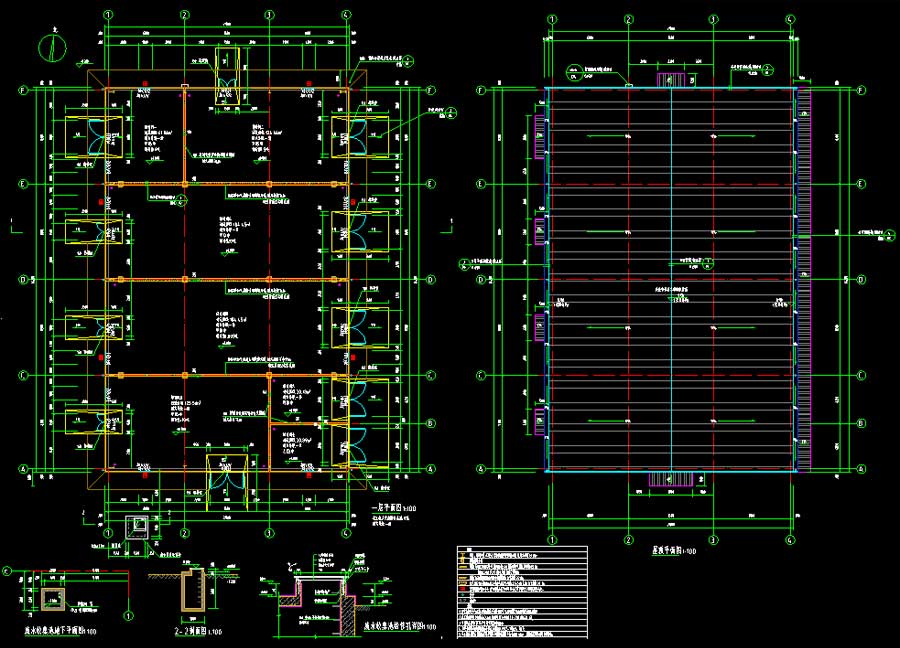

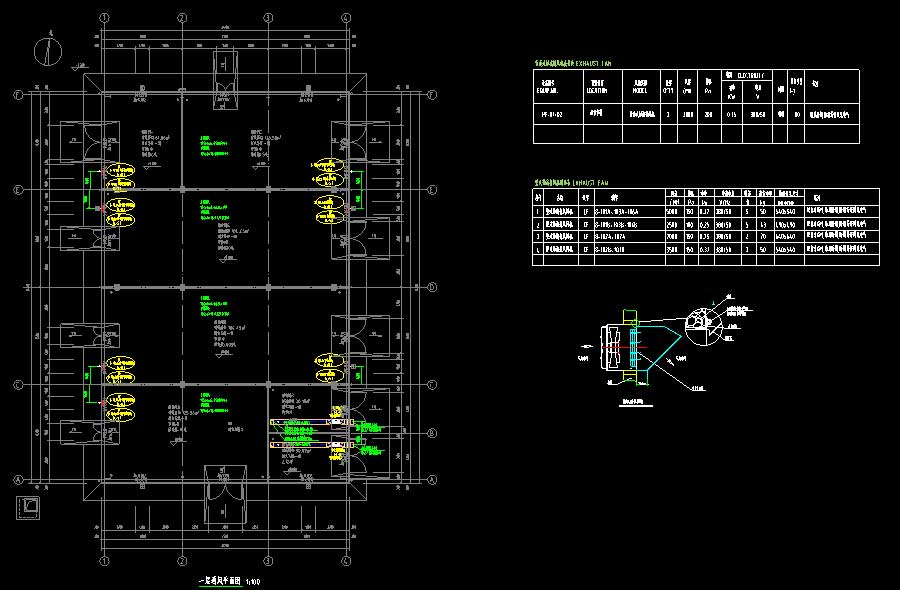

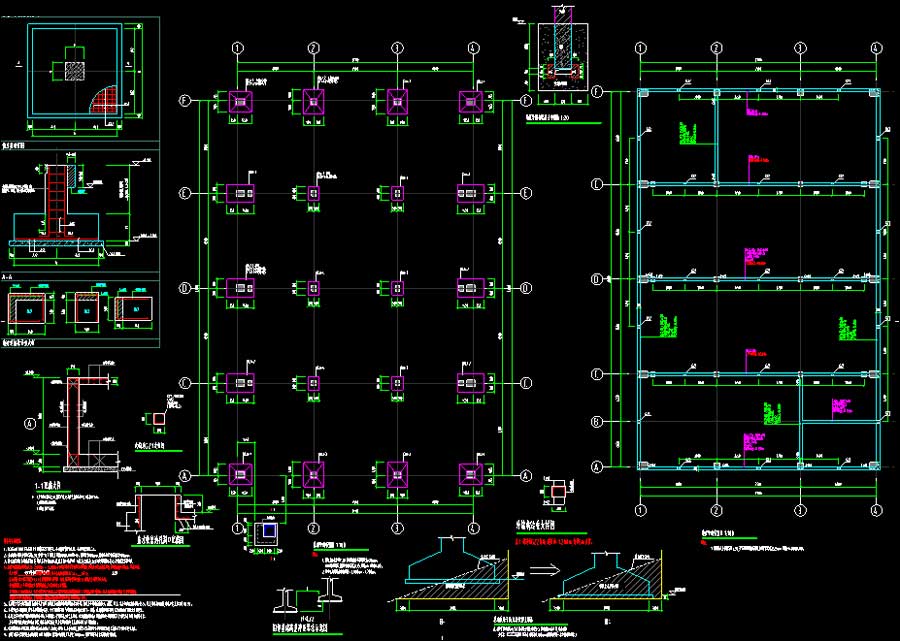

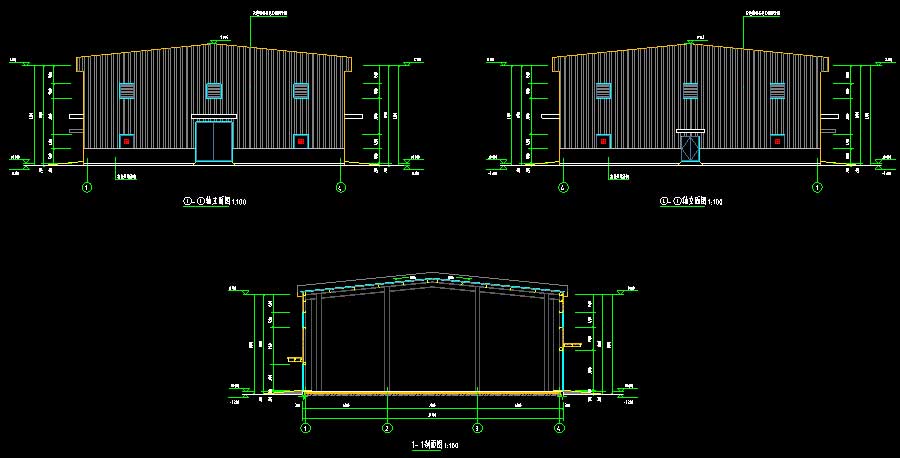

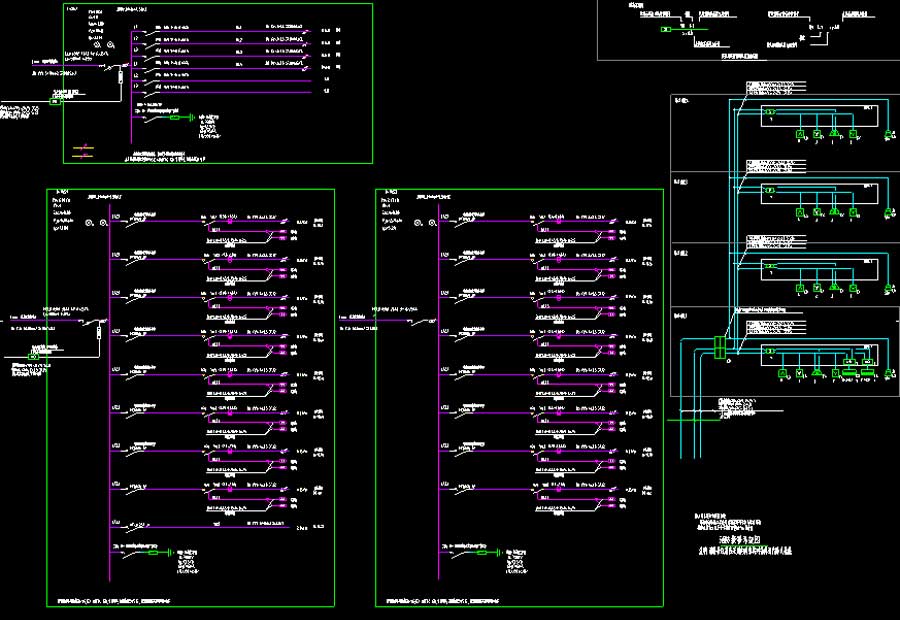

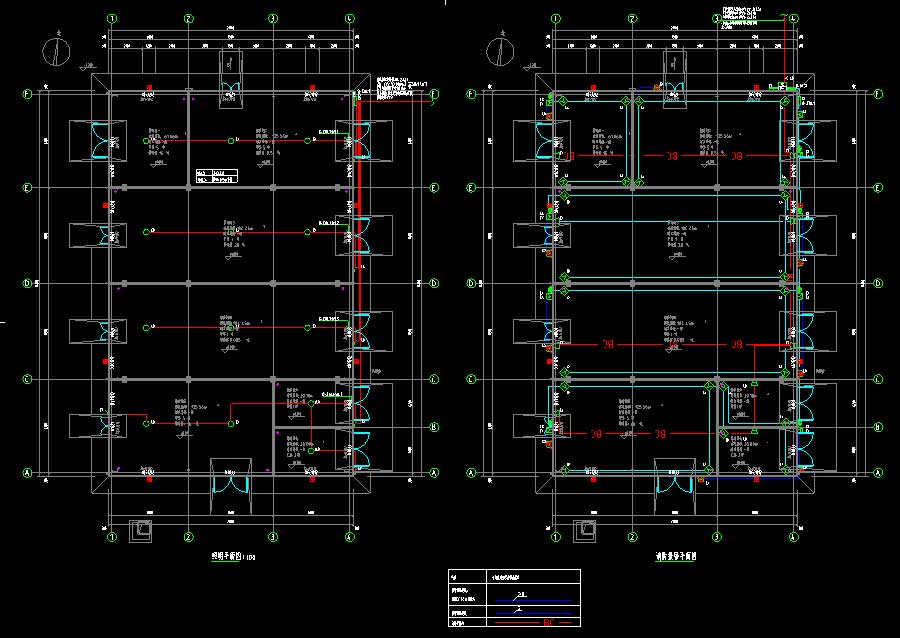

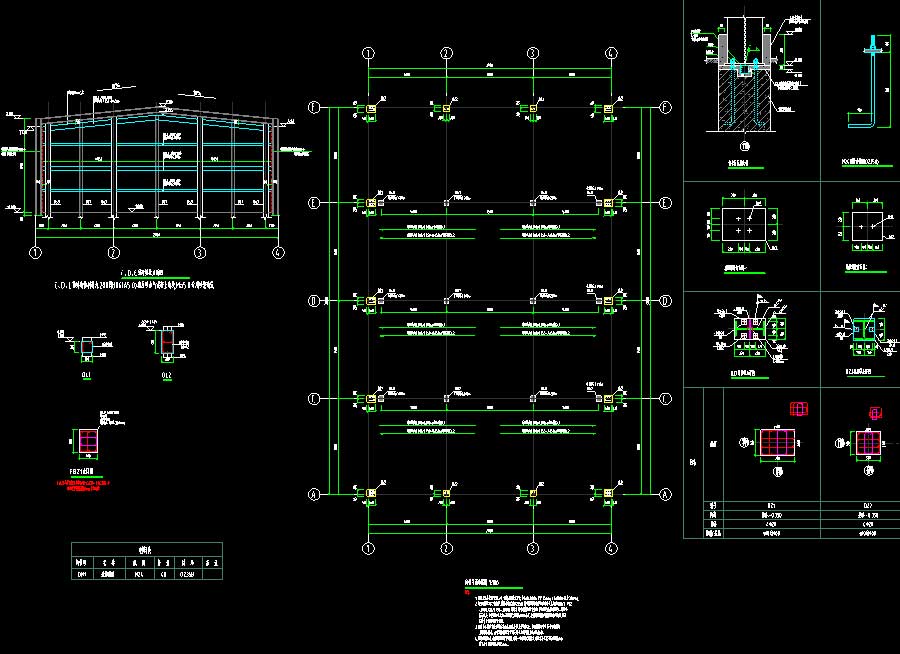

说明:该项目为某仓库建筑、结构、给排水、电气、采暖通风施工图,抗震设防烈度为6度,主要结构形式为钢框架结构,建筑高度为8.3米,地上层数1层,总建筑面积为742.14平方米。图纸内容含:建筑:建筑说明,平面图,立面图,剖面图;结构:结构说明,基础平面布置图,地梁平面布置图,短柱平面布置图,砼梁柱立面图,轻钢屋面支撑布置图,轻钢屋面檩条布置图,墙檩布置图,墙梁转角处节点详图及山墙收边角铁示意图,砌体墙压顶圈梁大样图;给排水:给排水说明,给排水、消防平面图,雨水系统原理图,生活给水系统原理图,消火栓系统原理图,废水系统原理图;电气:电气说明,电气系统机电抗震设计说明,消防报警系统图,爆炸危险区域划分图,照明平面图,消防报警平面图,事故风机配电平面图,事故风机连锁控制原理图,基础接地平面图,防静电接地平面图,屋顶防雷平面图;暖通:暖通说明,暖通专业抗震设计专篇,通风平面图等等。
建筑面积:742.14㎡地上层数:1层建筑高度:8.3m地下层数:高度类别:低层图纸深度:施工项目地址:湖北省设计时间:2021建筑风格:现代效果图:无
