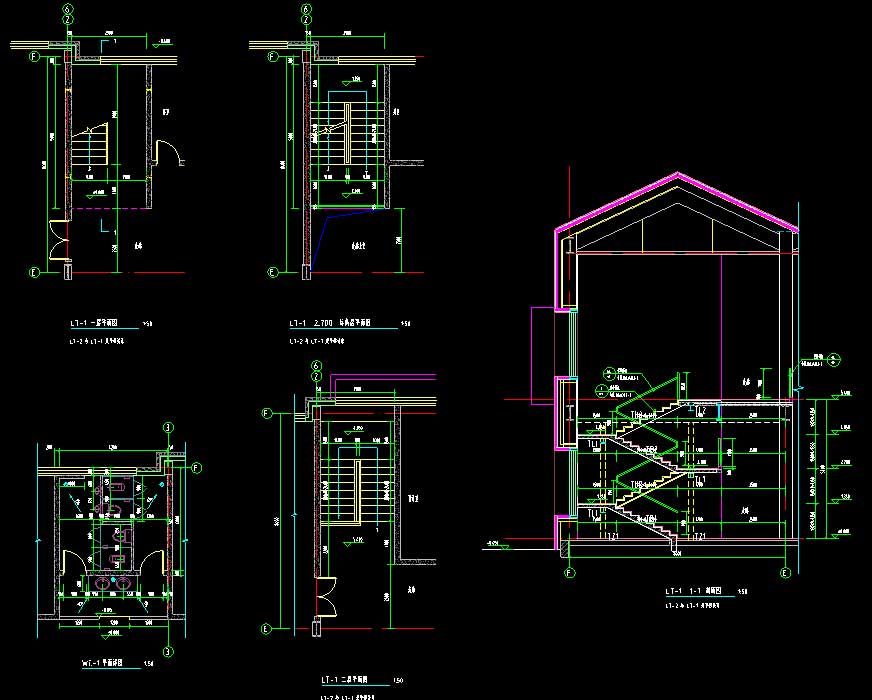

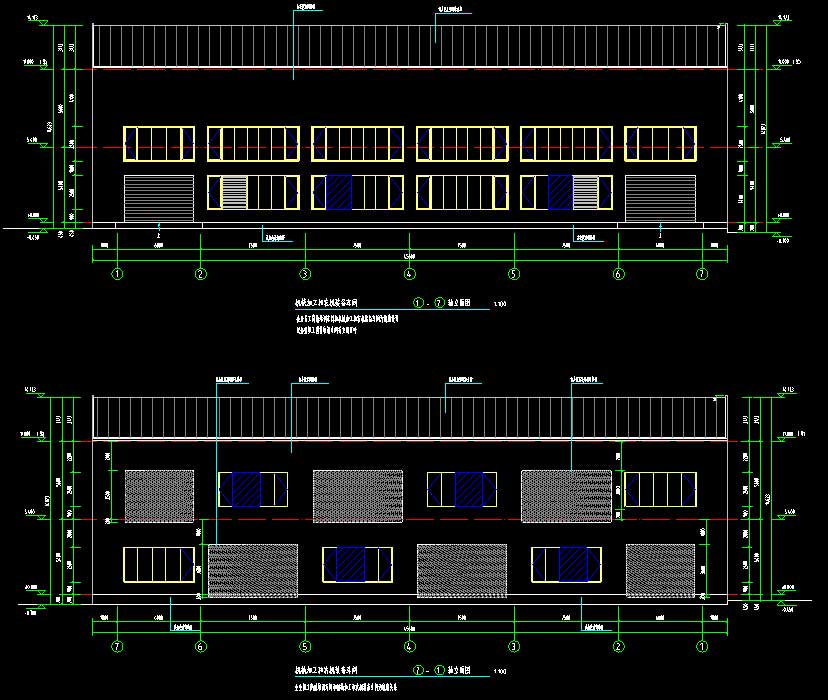

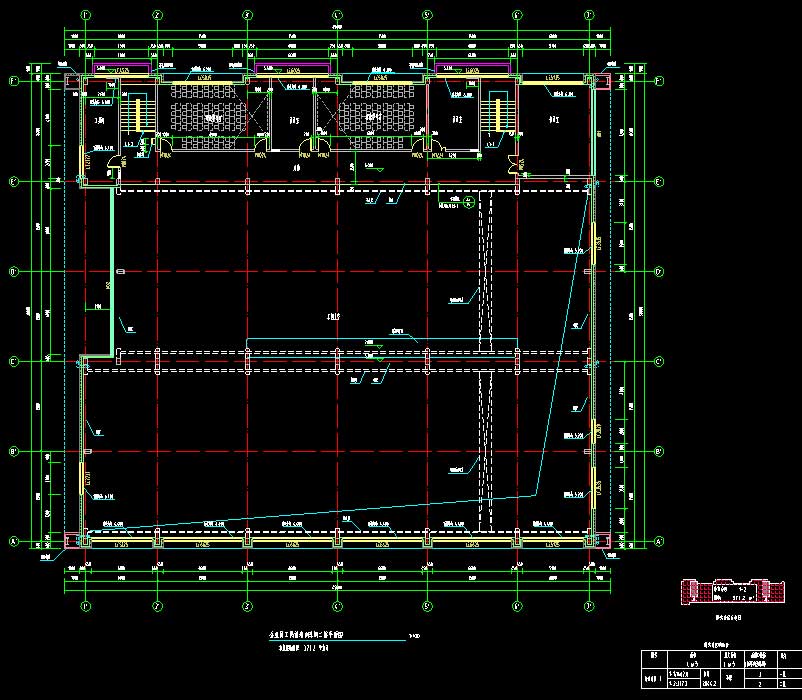

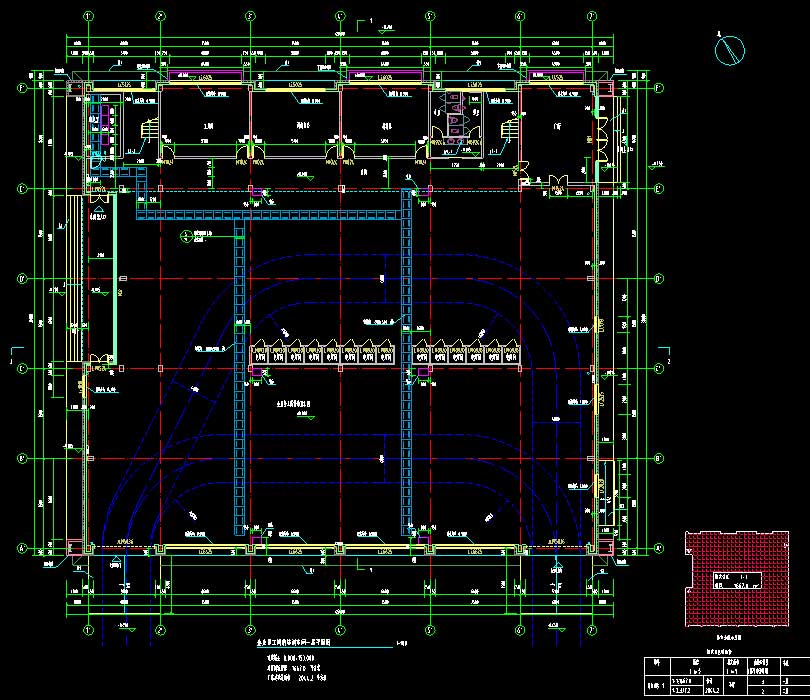

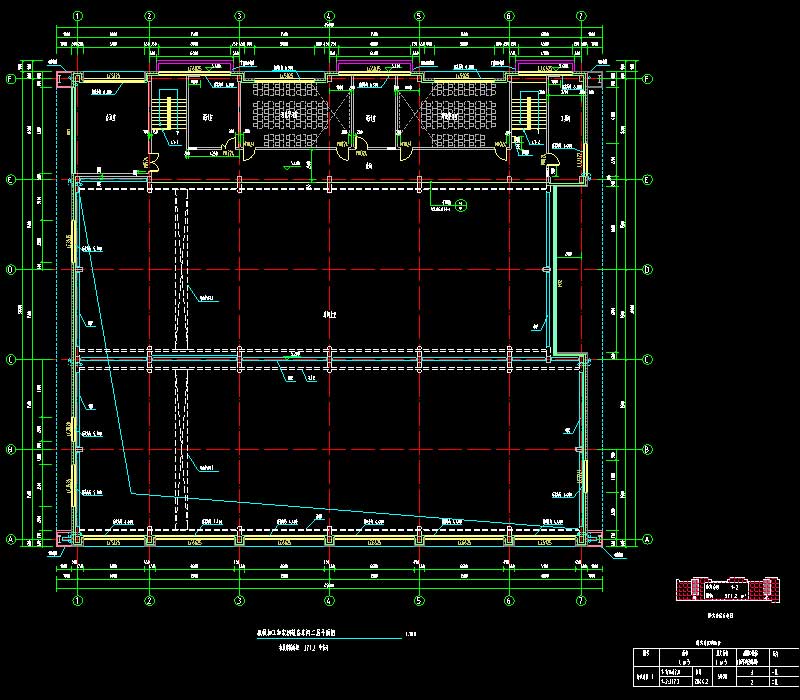

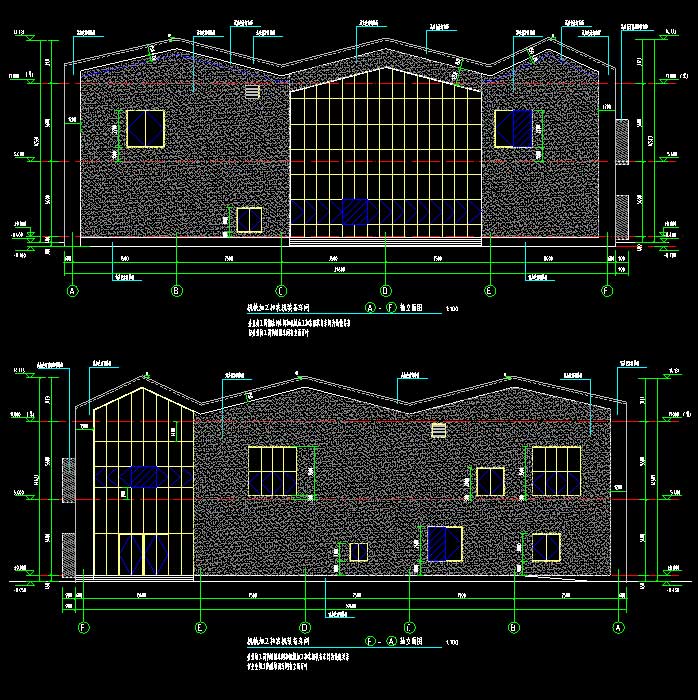

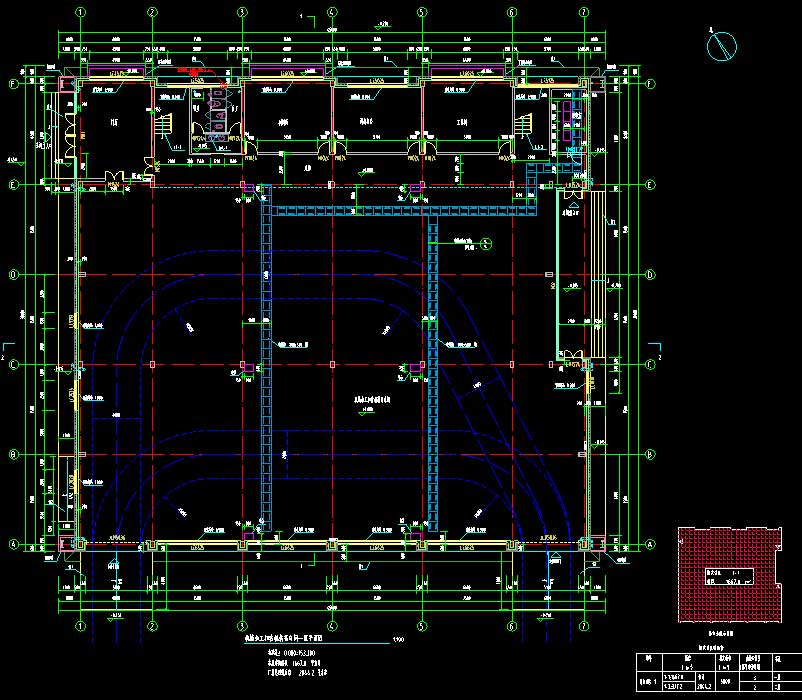

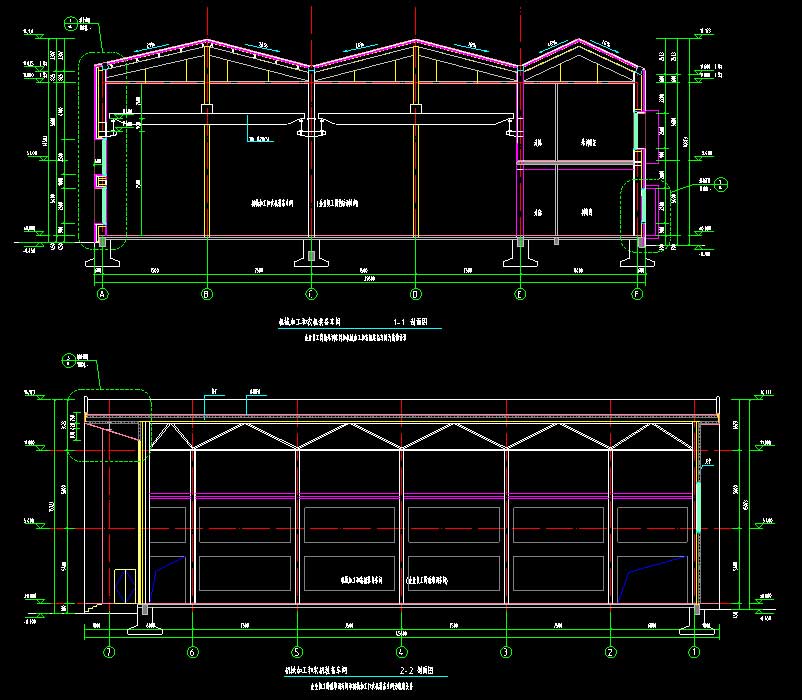

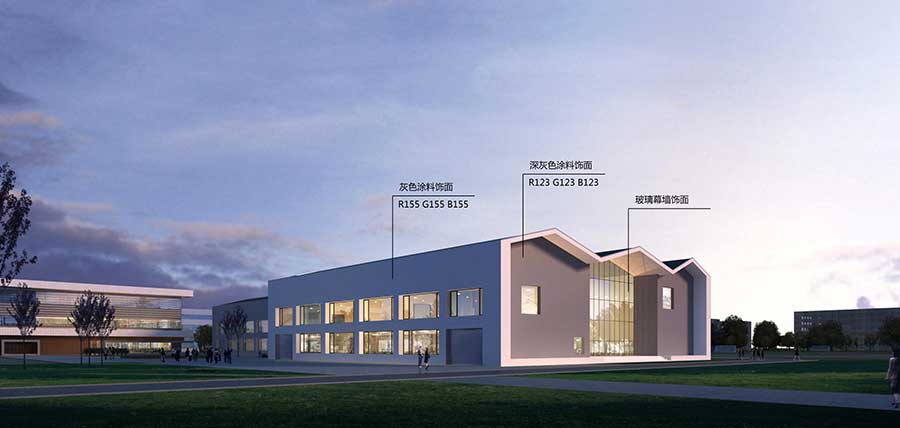

说明:该项目为某地就业培训孵化基地加工车间项目建筑、结构、给排水、电气、采暖通风施工图,抗震设防烈度为8度,主要结构形式为钢结构,建筑高度为13.9米,地上层数2层,总建筑面积为4088.4平方米。图纸内容含:建筑:建筑说明,节能专篇,消防专篇,总平面图,竖向总平面图,消防总平面图,竖向总平面图,平面图,立面图,剖面图,楼梯详图、卫生间详图,墙身详图,门窗表、门窗详图;结构:结构说明,基础平面图,基础梁平面图,钢梁布置图,吊车梁布置图,屋面结构及上弦支撑系统布置图,屋面檩条布置图,结构剖面图,桁架结构图,楼梯结构图;给排水:给排水说明,给排水平面图,给排水系统展开图;电气:电气说明,竖向干线系统图,配电箱系统图,电力平面图,照明平面图,风机动力供电平面图,屋面防雷平面图,基础接地图;暖通:暖通说明,散热器接管示意图,供暖系统原理图,供暖通风平面图等等。
