建标库图纸模型 > 多类专业 > 商业 > 某地商业中心全专业施工图3727100722
<< 返回列表
某地商业中心全专业施工图3727100722文件大小:773.68M推荐人:阿尔法特罗图纸张数:220张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:5843.12,47810㎡地上层数:3,5层建筑高度:13.67,23.92m地下层数:3层高度类别:多层图纸深度:施工项目地址:上海市设计时间:2019建筑风格:现代效果图:无

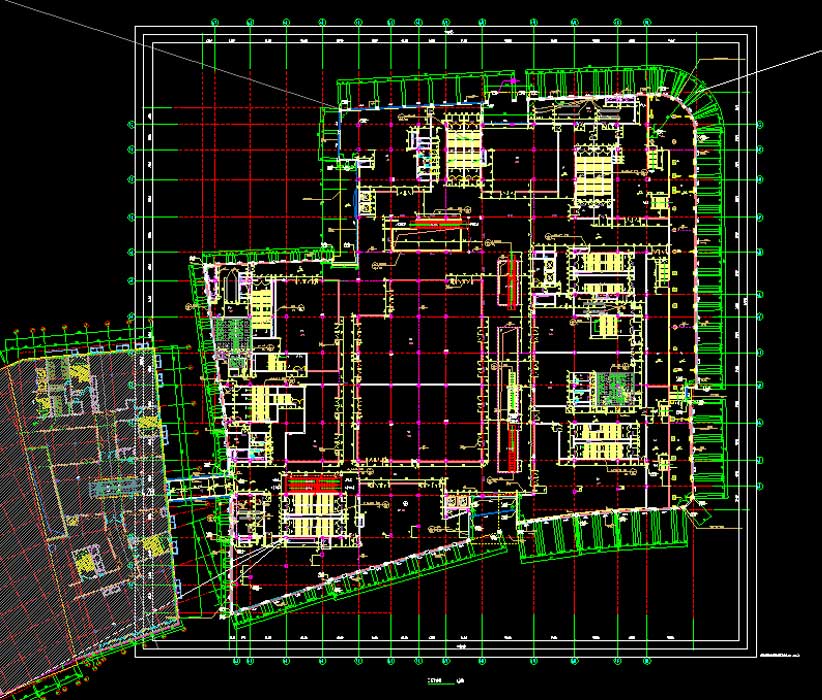

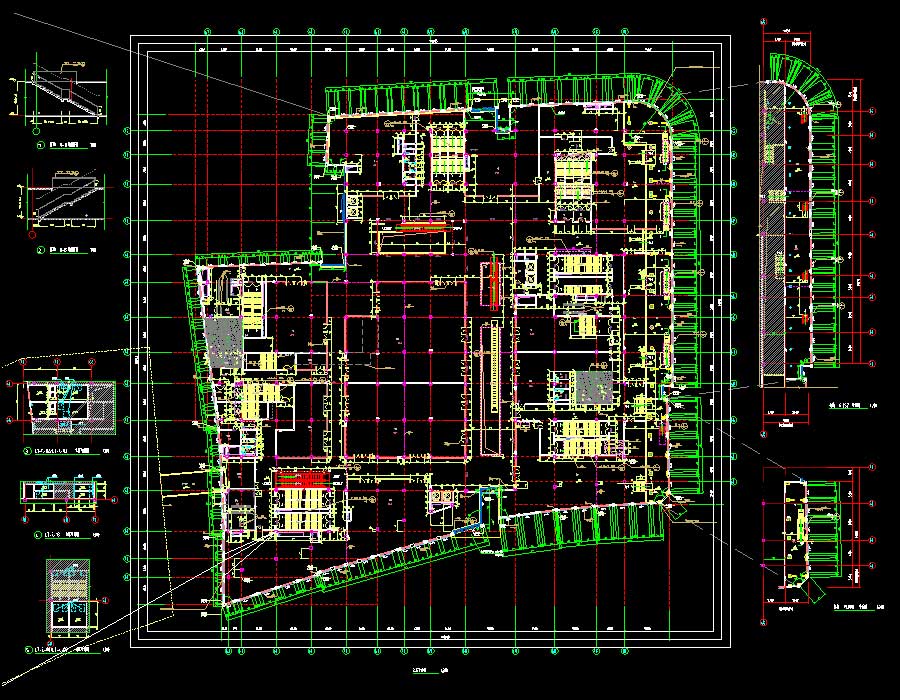

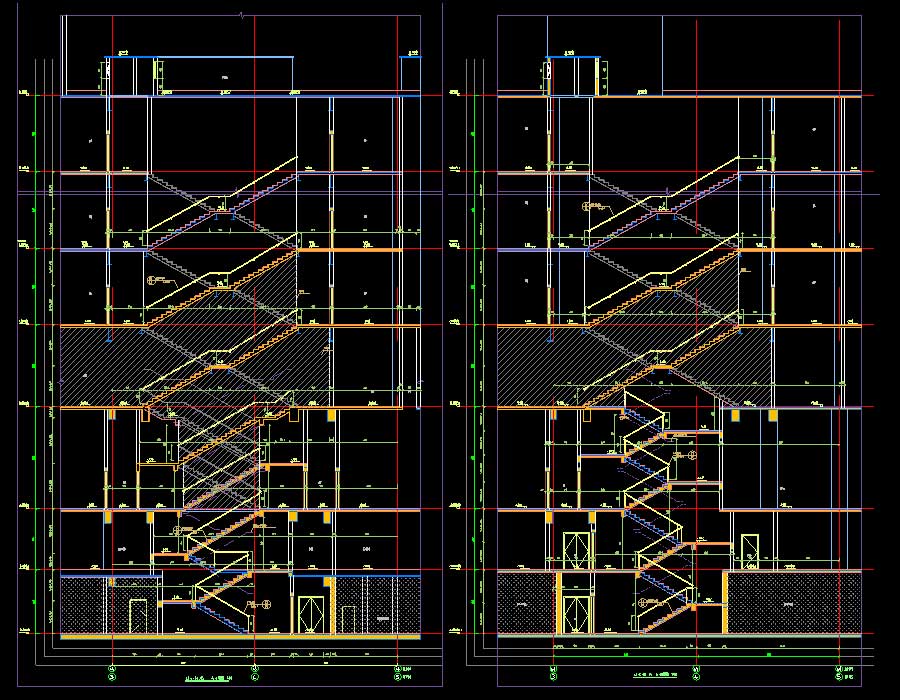

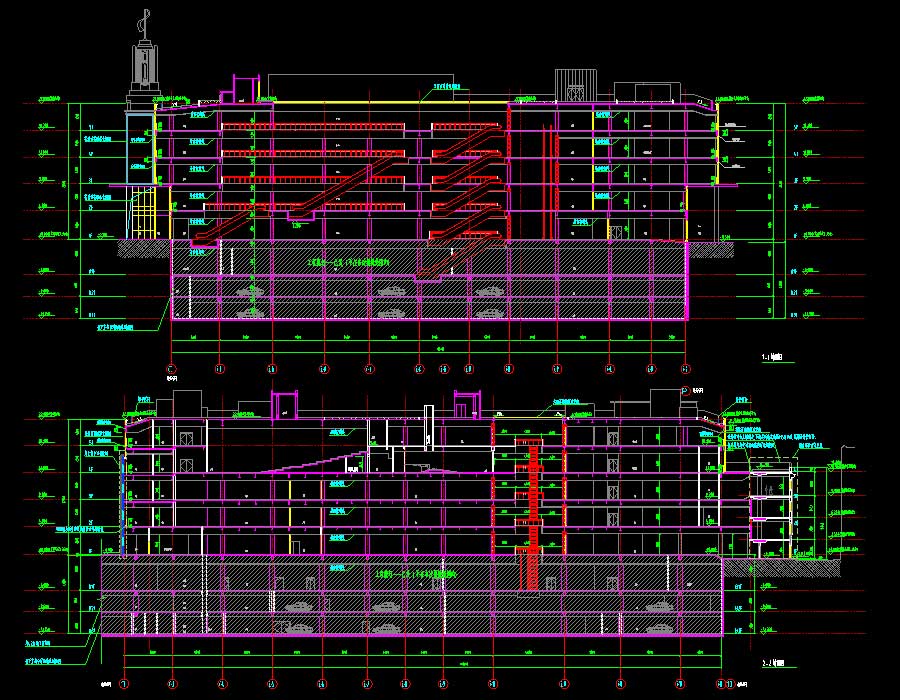

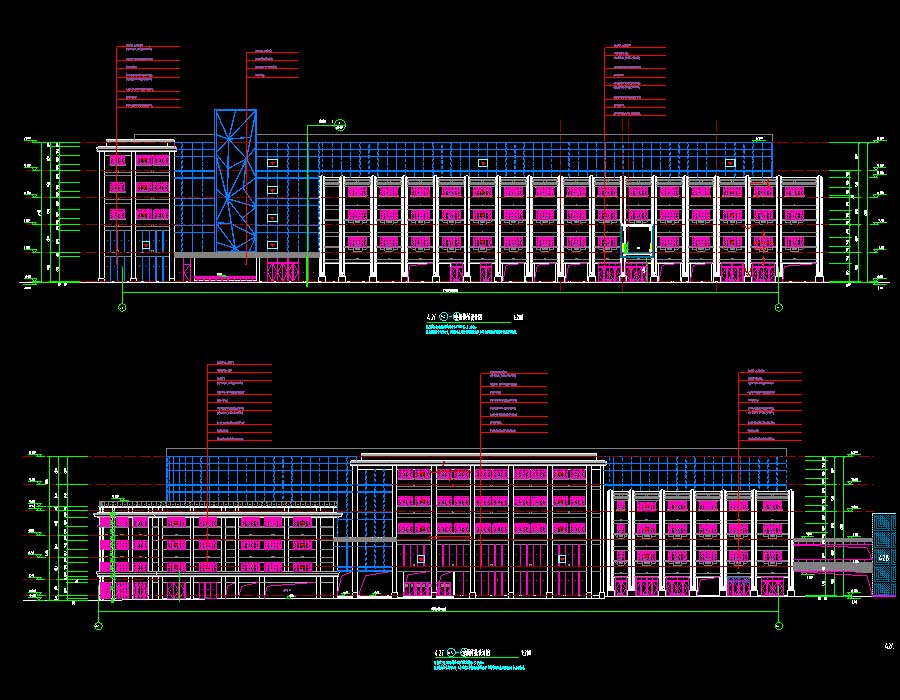

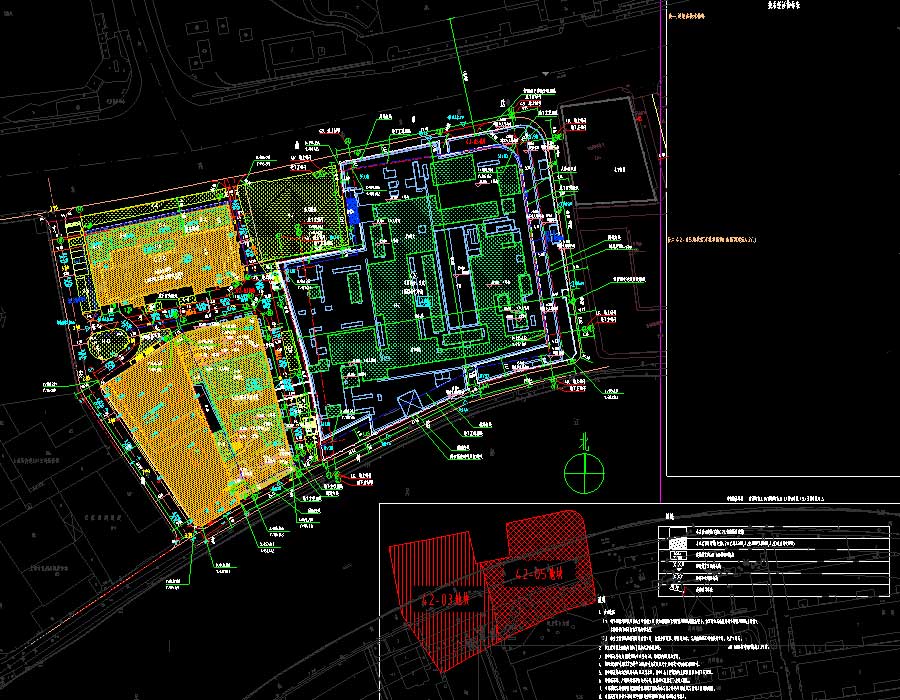

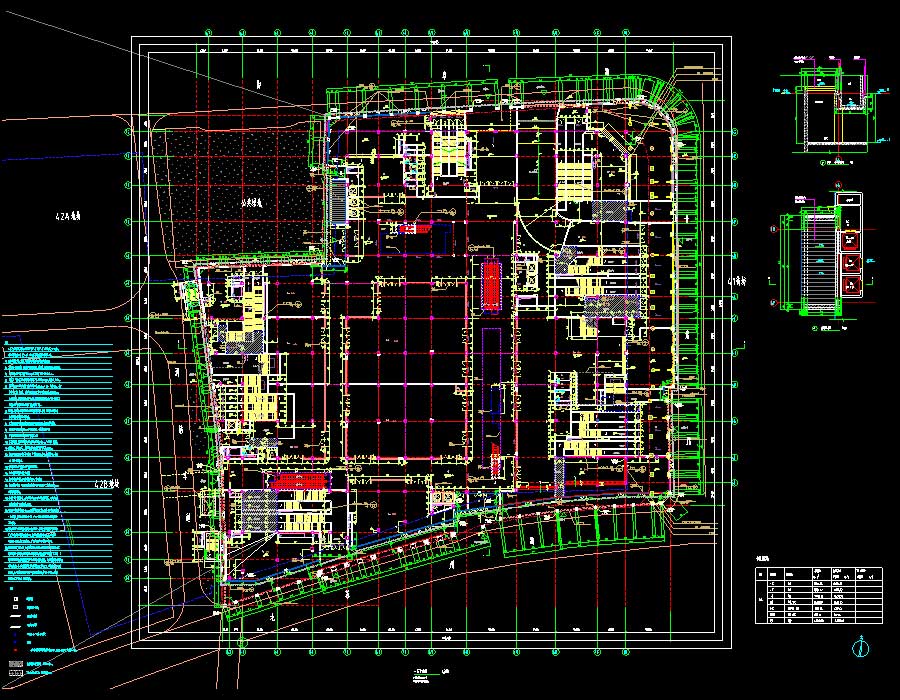

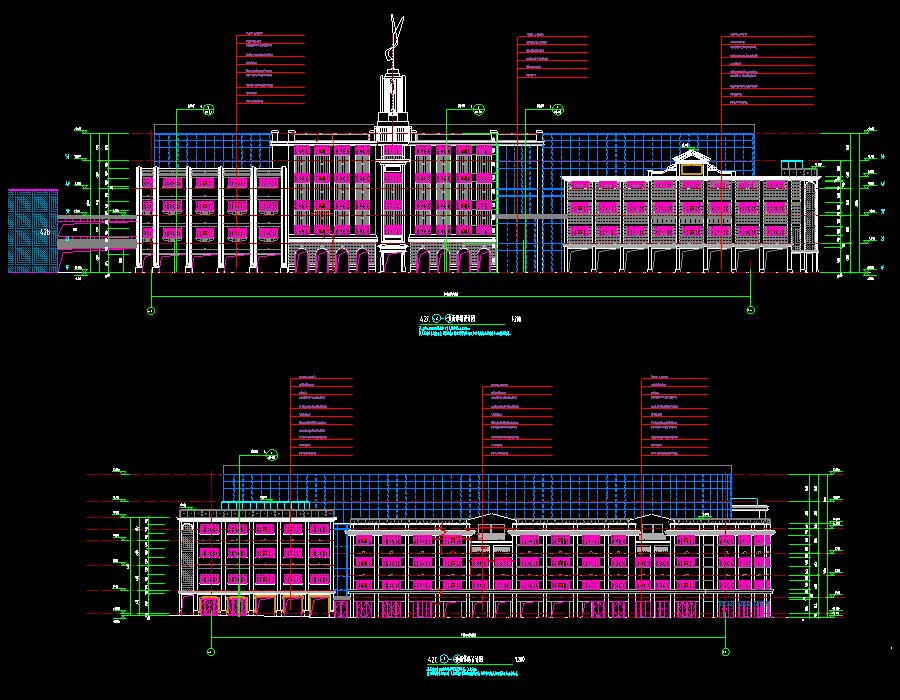

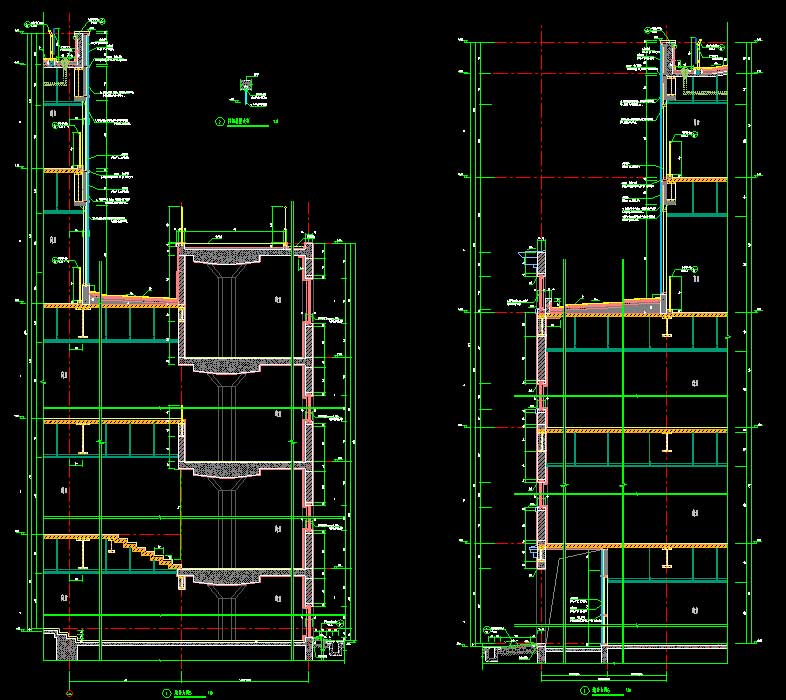

说明:该项目为某地商业中心建筑、结构、给排水、电气、采暖通风施工图(含计算书、公共建筑规定性指标计算报告书),项目包括42B、42C及地下室,抗震设防烈度为7度。42B建筑高度为13.67米,地上层数3层,地下层数为3层,建筑面积为5843.12平方米;42C建筑高度为23.92米,地上层数5层,地下层数为3层,建筑面积为47810平方米;地下室为地下3层,建筑面积为41771.89平方米。图纸内容含:建筑:建筑说明,总平面图,平面图,立面图,剖面图,防火分区示意图,楼梯扶梯电梯详图,门窗详图,卫生间详图;结构:结构说明,绿色建筑设计专篇(结构),柱脚平面布置图,柱脚插筋详图,柱平法施工图,板平法施工图,梁平法施工图,钢结构详图,楼梯详图,钢结构连廊详图;给排水:室外给水总平面图,室外排水总平面图,绿色建筑设计专篇(给排水),管网式气体灭火专项设计说明,柜式气体灭火专项设计说明,给排水及消防平面图,喷淋平面图,给水系统原理图,排水系统原理图,消火栓系统原理图,喷淋系统原理图,卫生间大样图,虹吸排水设计说明,虹吸排水系统安装节点图,虹吸排水系统图;电气:电气说明,弱电系统图,火灾自动报警说明及系统图,系统图,电力平面图,照明平面图,火灾报警平面图,广播防火门平面图,弱电平面图,防雷弱电平面图;暖通:暖通说明,天然气管道的设计与施工说明,锅炉设备燃气接管平面图,中央冷源系统流程图,中央冷源系统原理图,热水板换流程图,锅炉房设备布置图,制冷机房设备布置图,锅炉房接管平面图,制冷机房接管平面图,冷却塔水管接管平面图,冷却塔基础平面图,制冷机房基础平面图,锅炉房基础平面图,空调通风及防排烟平面图空调水管布置平面图防排烟系统原理图空调水系统示意图等等。
