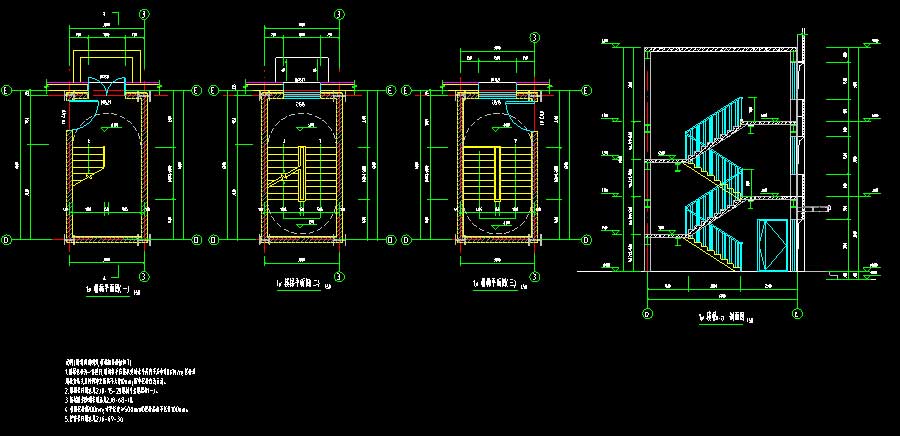

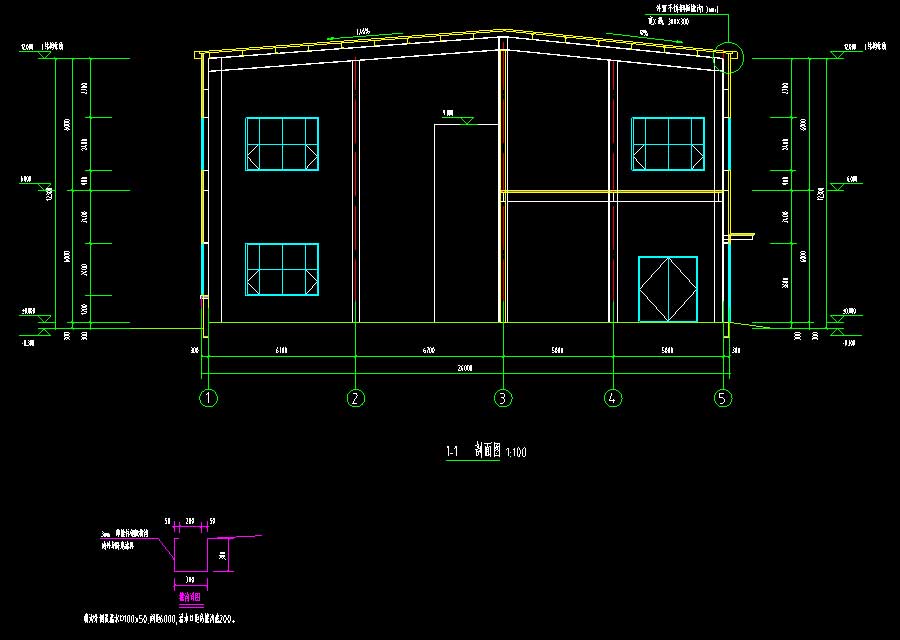

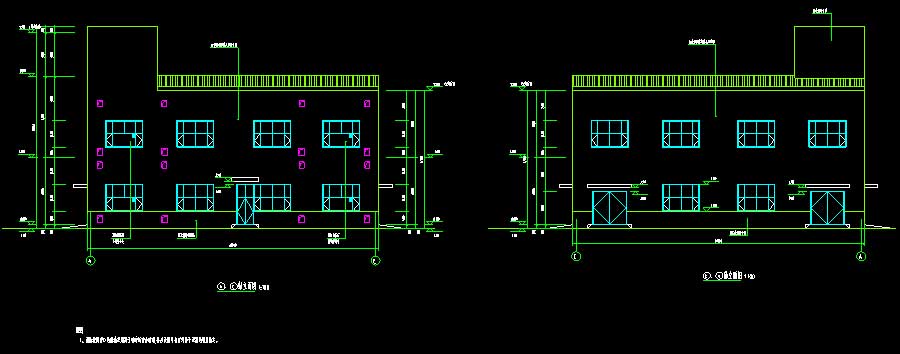

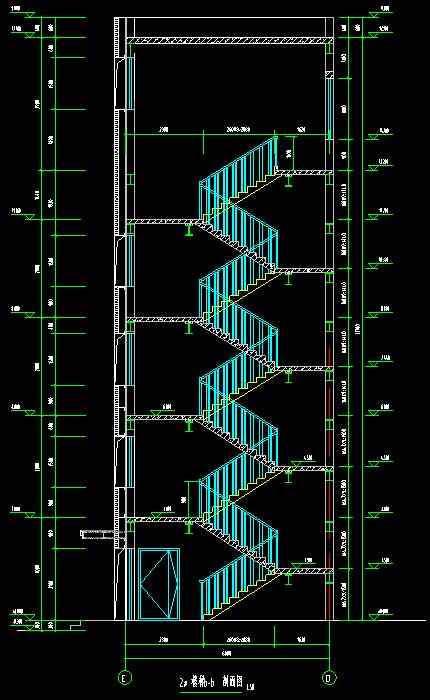

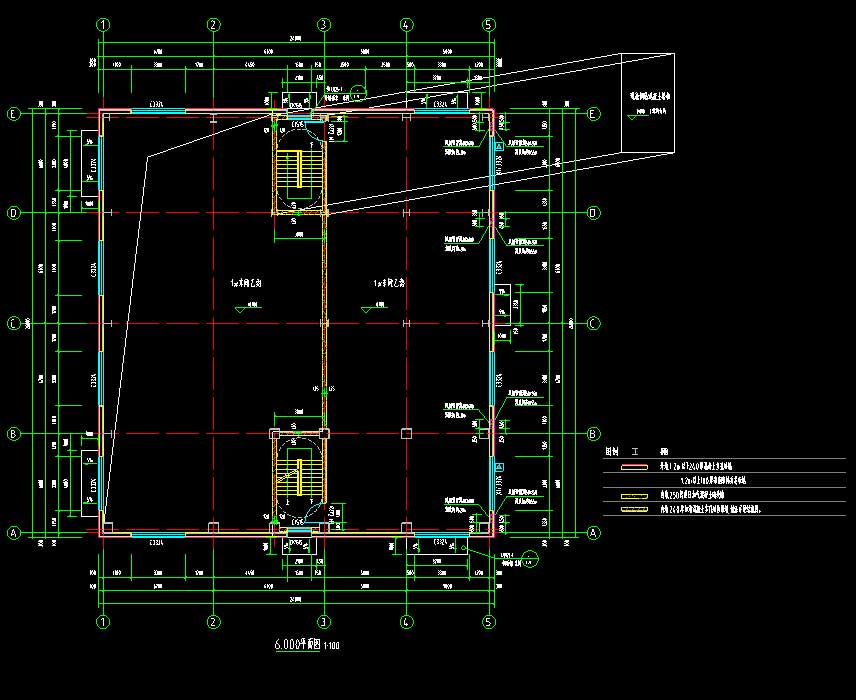

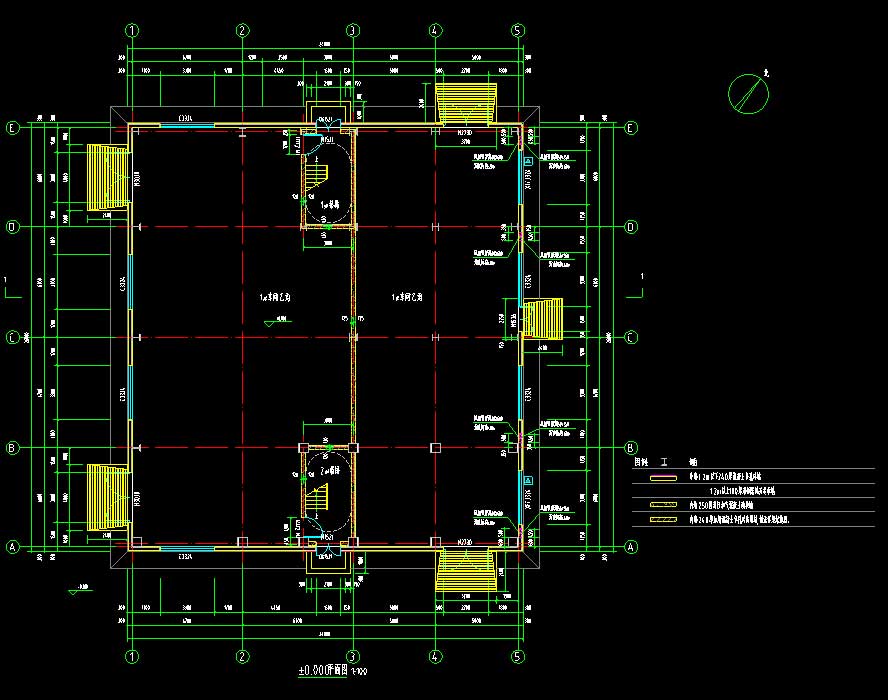

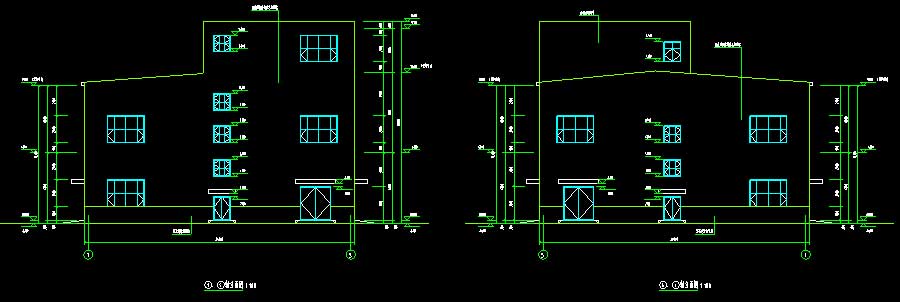

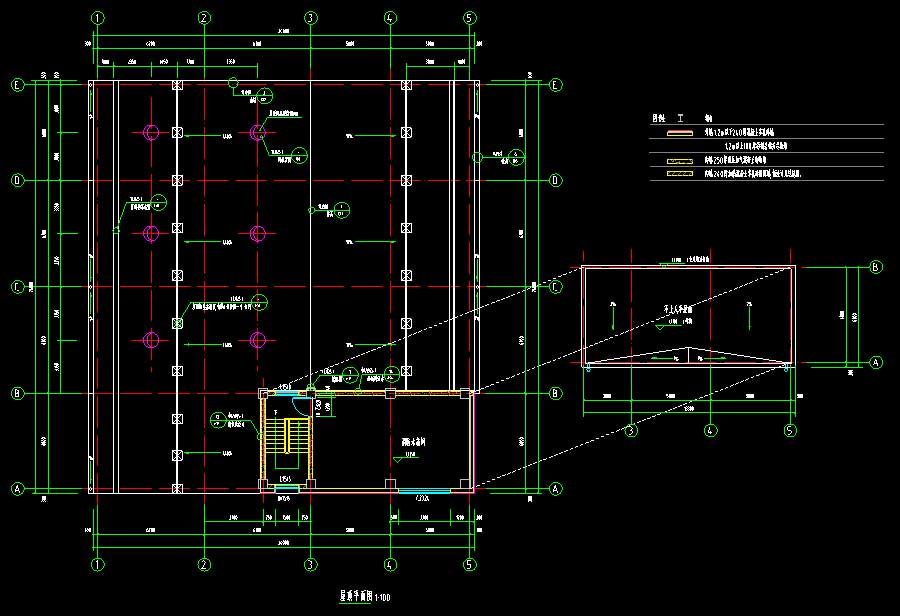

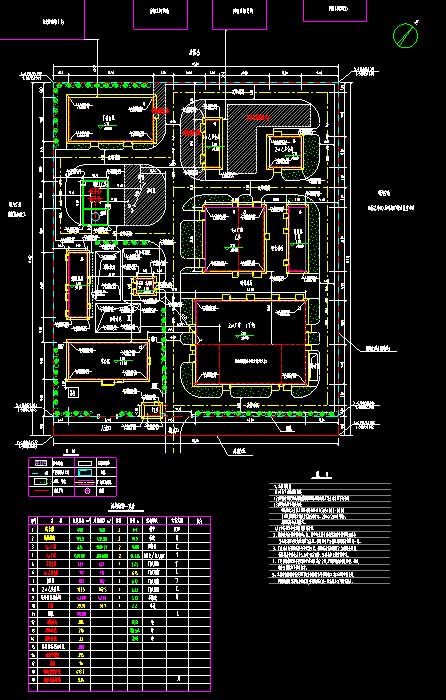

说明:该项目为某公司电子材料科技厂区建筑、结构、给排水、电气、采暖通风施工图,项目包括综合楼,1#、2#车间,辅助用房,设备间及危废间,备件库,丁类仓库,1号、2号乙类仓库,门卫。其中,设备间及危废间,备件库,丁类仓库,1号、2号乙类仓库,门卫地上层数均为1层,建筑高度为4.4~9.86米,建筑面积为36.67~621平方米;综合楼,1#、2#车间,辅助用房地上层数均为2层,辅助用房地下层数为1层,建筑高度为8.9~13.05米,建筑面积为592.08~3032.9平方米。图纸内容含:建筑:建筑说明,绿色建筑设计专篇,平面图,立面图,剖面图,卫生间详图,楼梯详图;结构:结构说明,桩位平面布置图,承台平面布置图,柱脚平面布置图,锚栓平面布置图,墙梁平面图,屋面、柱间支撑平面布置图,梁平面布置图,板平面布置图,消防水箱间布置图,楼梯详图,通用节点详图,节点详图;给排水:给排水说明,给排水消防平面图,消防水箱间及管道系统图,给排水外线平面布置图,给排水外线节点表,雨水截流井详图,雨水管纵断面图,污水管纵断面图;电气:电气说明,设备材料表,管线表,配电系统图,控制室消防系统图,电话网络系统图,风机控制原理图,动力平面图,照明平面图,插座平面图,应急照明平面图,综合布线平面图,火灾自动报警平面图,屋面防雷平面图,基础接地平面图,设备接地平面图;暖通:暖通说明,主要材料设备表,通风平面图,消防水箱间空调平面图等等。
建筑面积:960,1034.76,3032.9,592.08,42,182,621,117,162.5,36.67㎡地上层数:2,2,2,2,1,1,1,1,1,1层建筑高度:8.9,13.05,10.335,10.9,5.32,9.86,7.45,6.15,6.32,4.4m地下层数:1层高度类别:低层图纸深度:施工项目地址:河北省设计时间:2022建筑风格:现代效果图:无
