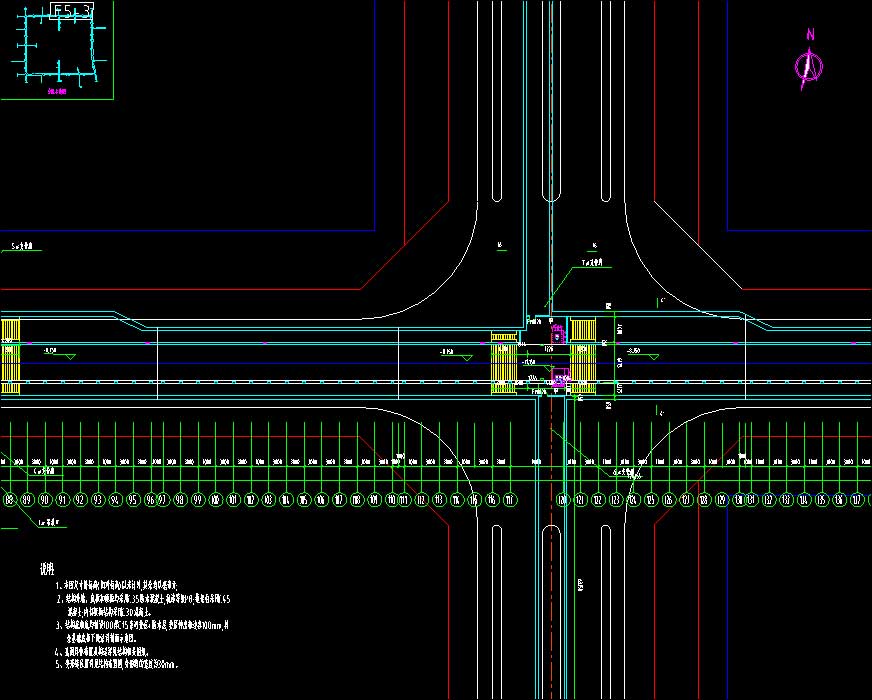

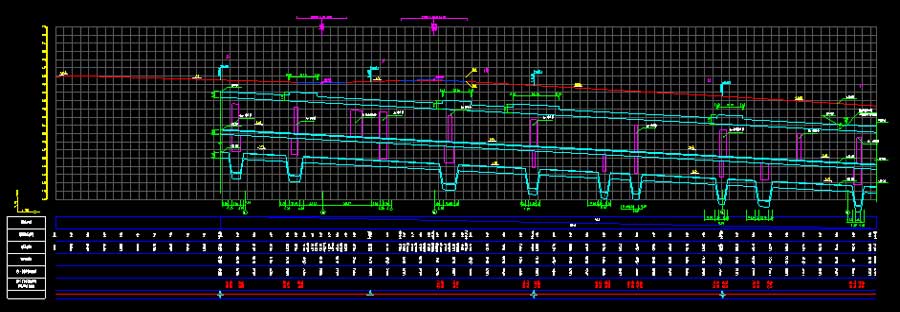

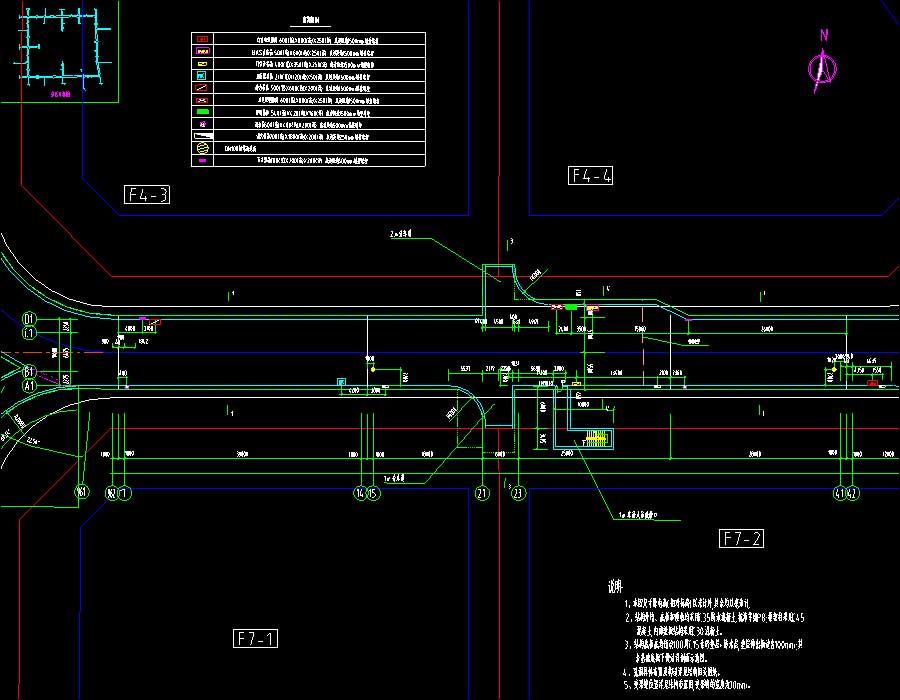

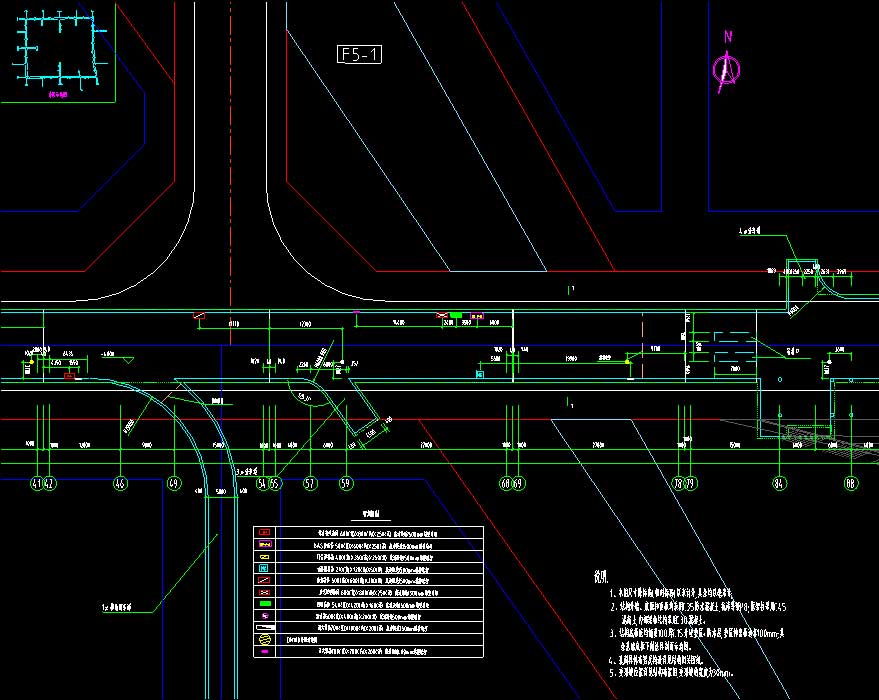

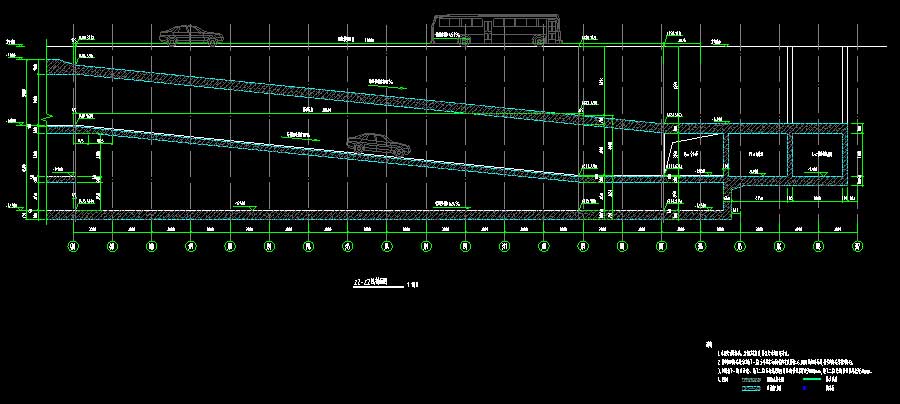

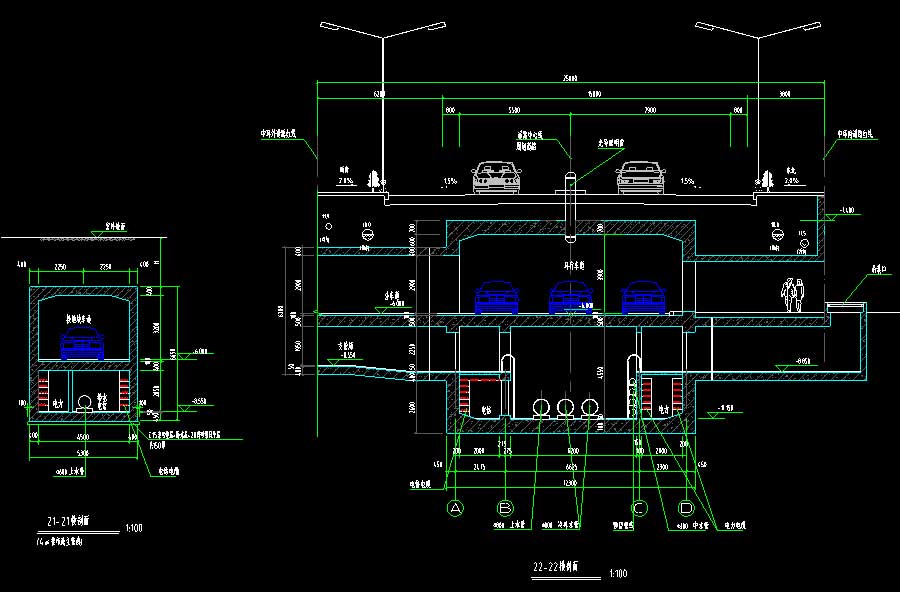

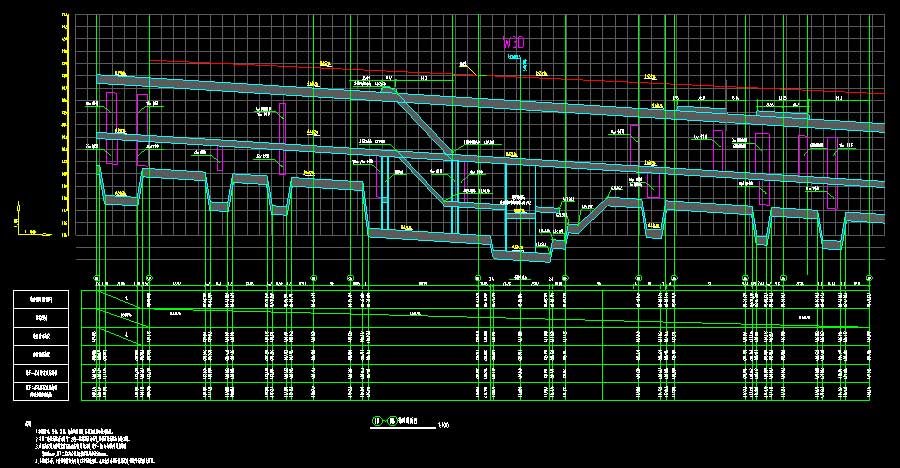

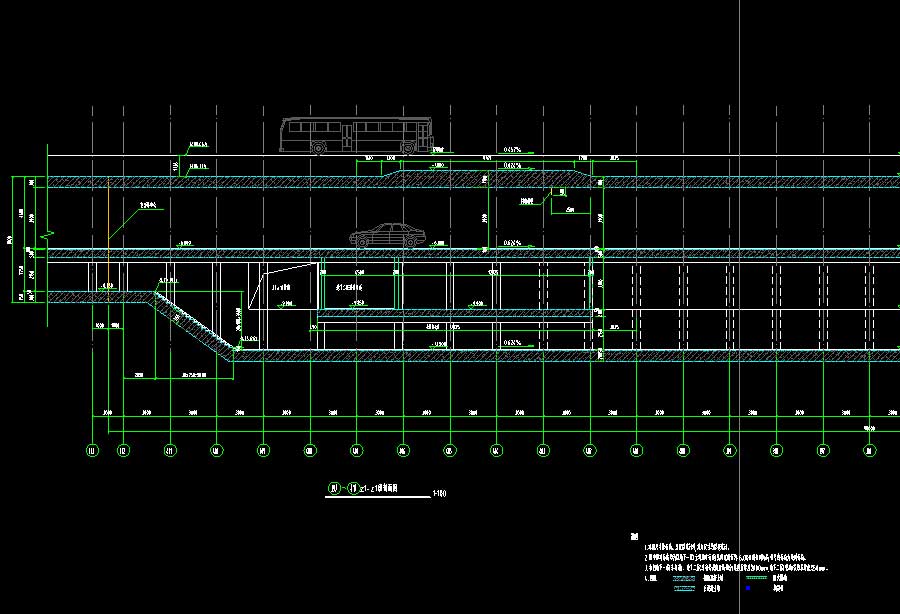

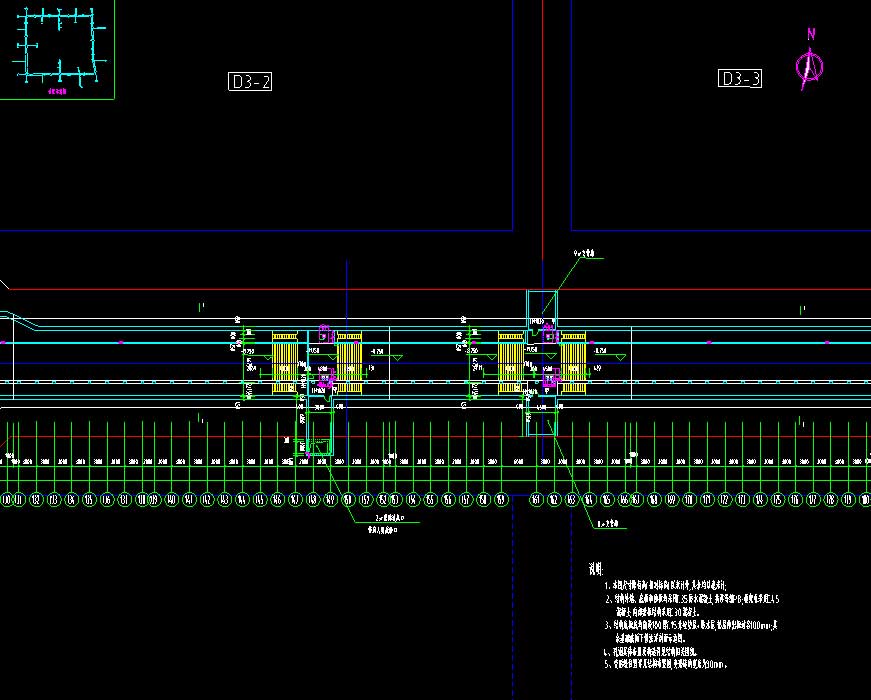

说明:该项目为某地下环道及综合管廊建筑、结构施工图,抗震设防烈度为7度,主要结构形式为现浇钢筋混凝土框架剪力墙结构。设计范围:1.地下交通环廊2.出地面车道和接市政主管廊3.分车道和个只管廊4.设备管理用房和变电所。图纸内容含:建筑:建筑说明,总平面图,防火分区图,平面图,夹层板平面图,支管廊平面图,分车道平面图,分车道及支管廊及接市政主管廊剖面图,分车道及支管廊平面图,纵断图,纵剖面图,横剖面图,排风机房、进风口详图,排风机房大样图,车道人员疏散口楼梯详图,挡烟垂壁大样图;结构:结构说明,中板平面结构布置,中板配筋图,底板平面结构布置,底板抗拔锚杆布置,底板配筋,顶板平面结构布置,顶板配筋,出入口平面图,变电所结构图,地面栏杆图,截水段一般构造图,总平面图,中板配筋平面图,管廊预埋件详图,支管廊排风机房结构大样图,中板结构布置图,平台板结构示意图,管廊结构剖面图,梁、柱配筋详图,雨水截水沟图,雨水泵房简图,顶板过污水管凹槽配筋大样图等等。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:四川省设计时间:2010建筑风格:效果图:无
