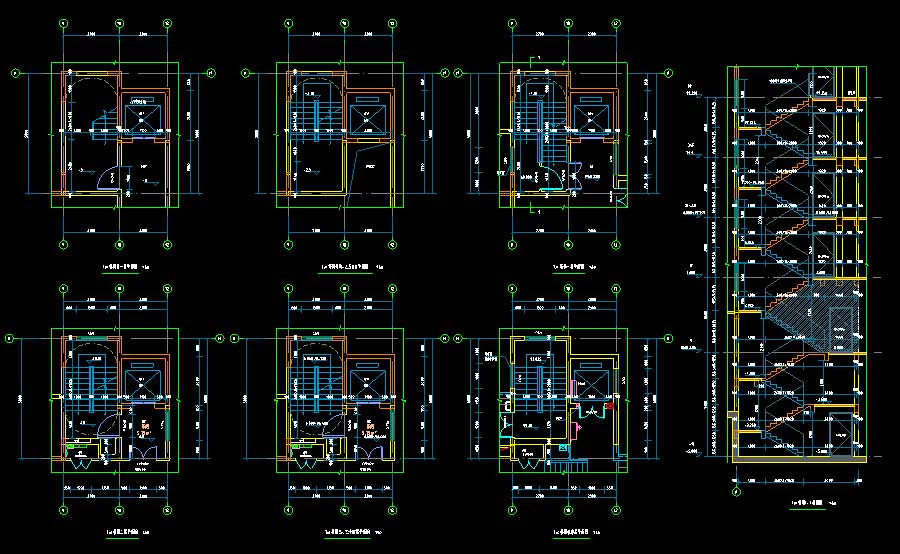

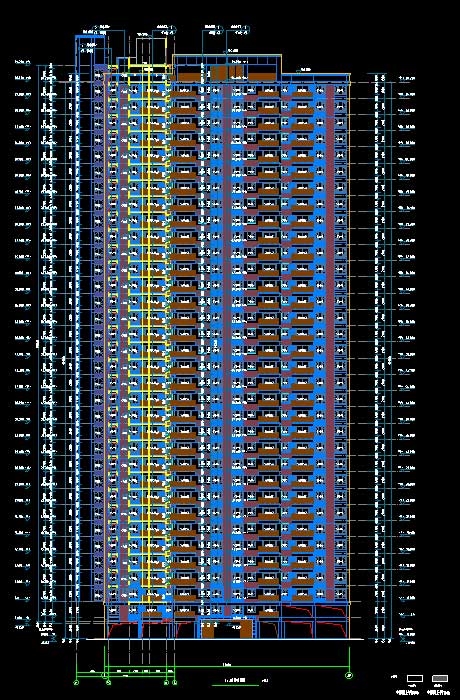

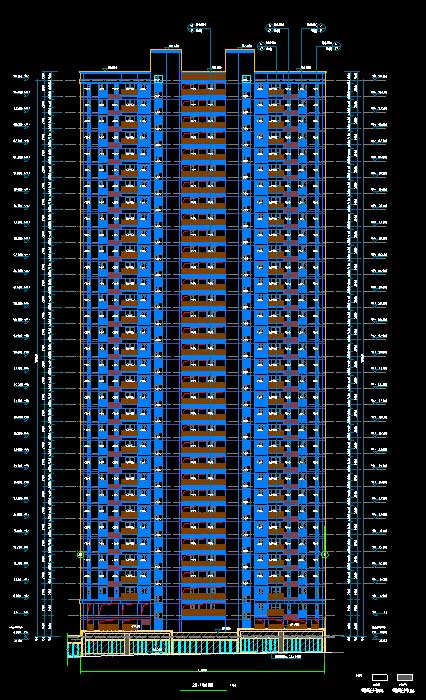

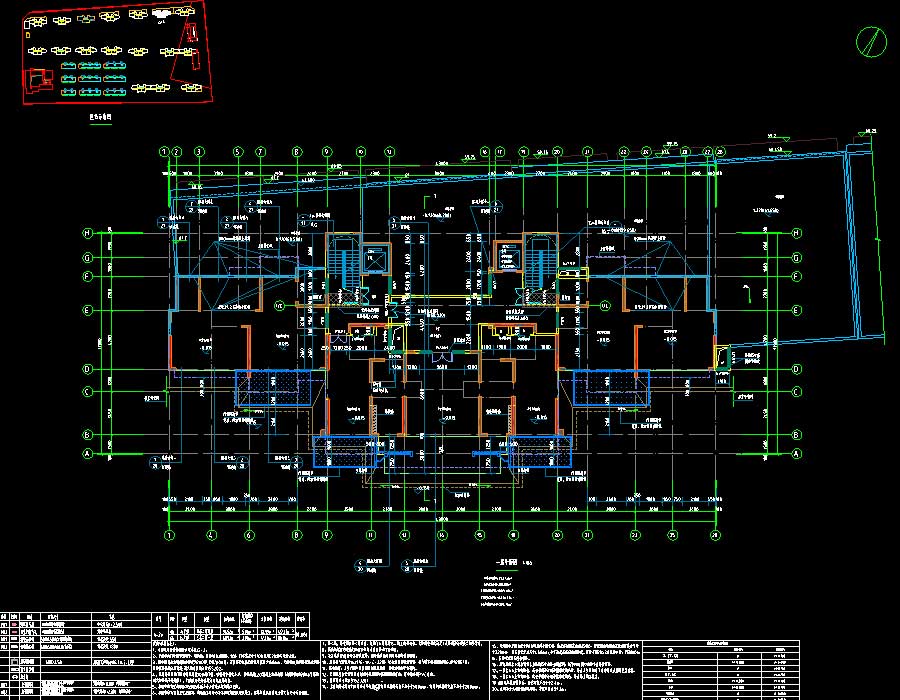

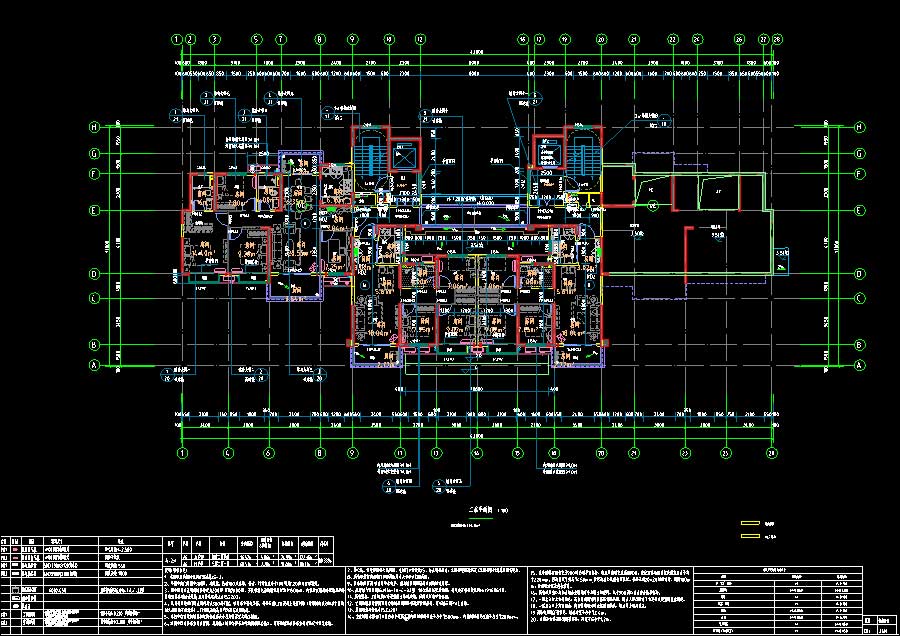

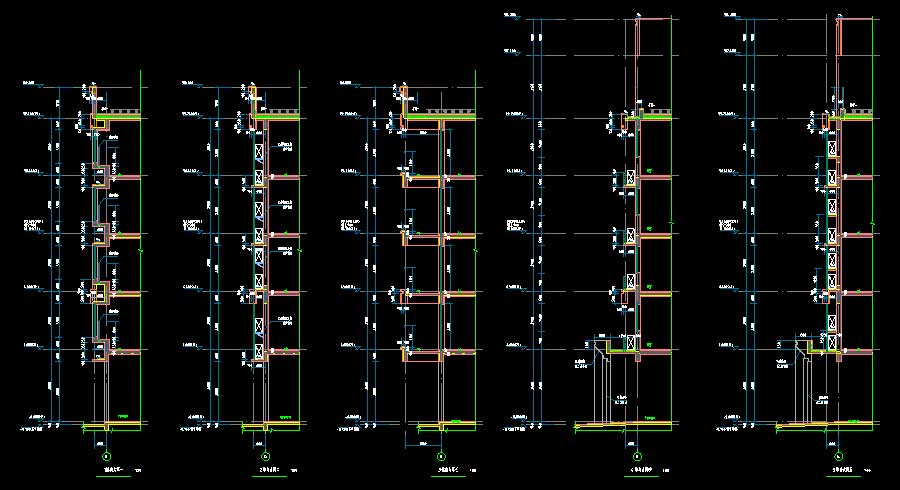

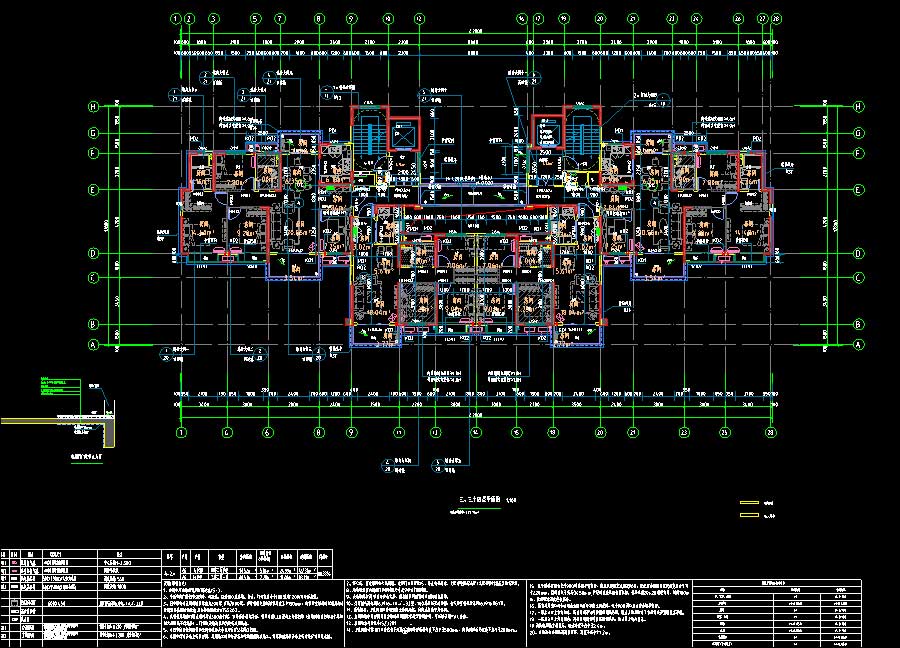

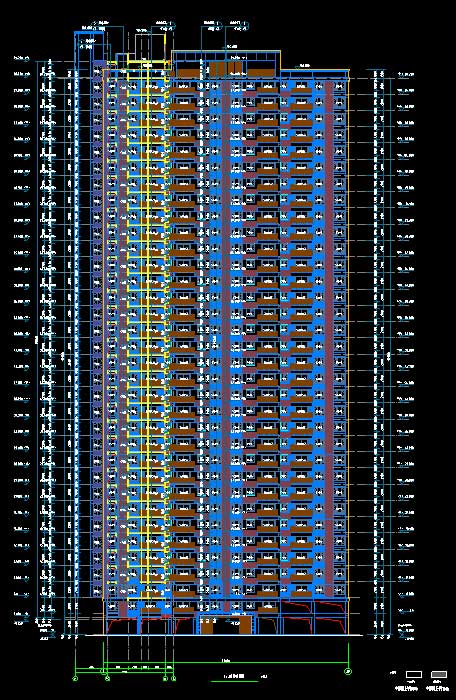

说明：该项目为某地多栋高层住宅楼建筑、结构、给排水、电气、采暖通风施工图（部分图纸显示不全，结构缺少部分图纸），项目包括2~12#、14#、16~24#住宅楼，25#幼儿园，S1~S5#商业及地下室。S1~S5#商业地上均为1层，建筑高度为3.15~4.95米，建筑面积为297.21~842.67平方米；16~24#住宅楼、25#幼儿园地上均为4层，建筑高度为13.2~15.75米，建筑面积为1244.38~6680.36平方米；8#、9#地上均为27层，地下均为1层，建筑高度分别为79.1、79.15米，建筑面积分别为11668.22、13145.01平方米；10#、11#地上均为30层，地下均为1层，建筑高度均为87.85米，建筑面积均为15748.1平方米；7#地上层数为32层，地下层数为1层，建筑高度为93.6米，建筑面积为14615.37平方米；5#、6#地上均为33层，地下均为1层，建筑高度均为96.5米，建筑面积均为14240.01平方米；2~4#、12#、14#地上均为34层，地下均为1层，建筑高度均为99.4米，建筑面积为14615.37~16587.55平方米；地下室为地下1层，建筑面积为39273.03平方米。图纸内容含：建筑：建筑说明，建筑节能设计说明，平面图，立面图，剖面图，楼梯大样图，户型放大平面图，墙身大样图，门头大样图，门窗表、门窗大样图，装配式说明；结构：结构说明，住宅工程质量常见问题专项治理结构专篇，装配式混凝土结构设计总说明，墙柱平面布置图，墙柱大样图，结构平面布置图，叠合板布置图，梁配筋图，楼梯大样，墙身大样；给排水：给排水说明，抗震支吊架设计说明，给水/消火栓系统原理图，排水系统原理图，给排水平面图，给排水及消防平面图；电气：电气说明，应急照明和疏散指示系统设计说明，弱电设计总说明，竖向配电系统图，配电箱系统图，火灾自动报警及联动控制系统图，三网融合系统图，屋顶层防雷平面图，配电平面图，照明平面图，应急照明平面图，火灾自动报警平面图，弱电平面图，精装户内电气平面图；暖通：暖通说明，通风、防排烟平面图等等。
