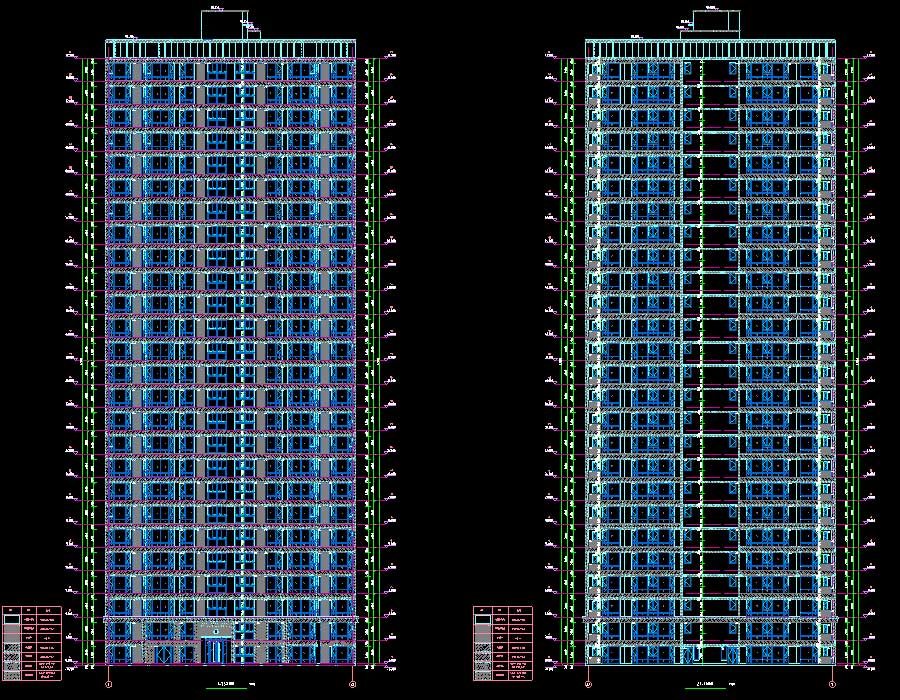

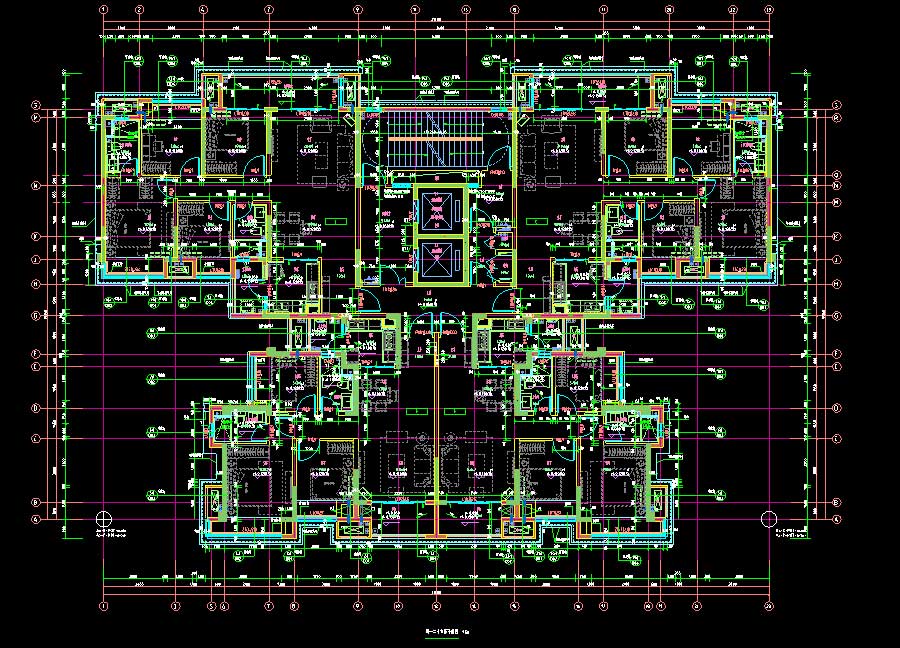

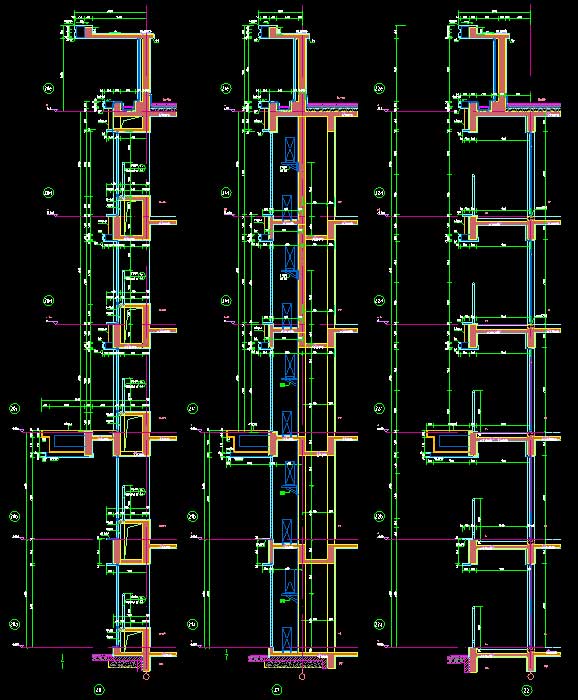

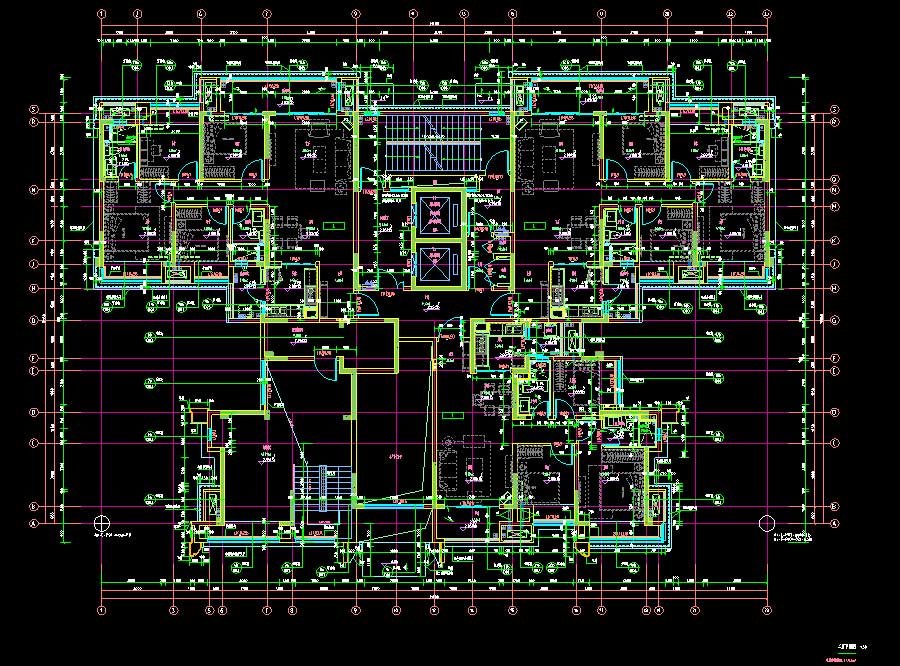

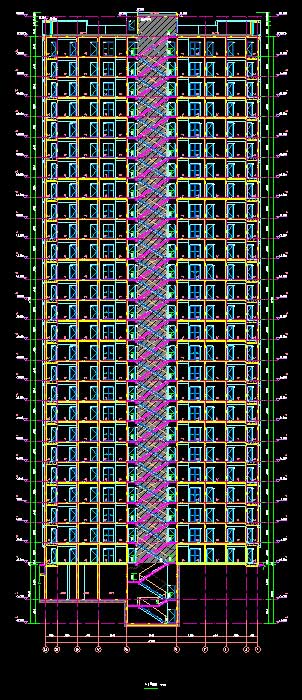

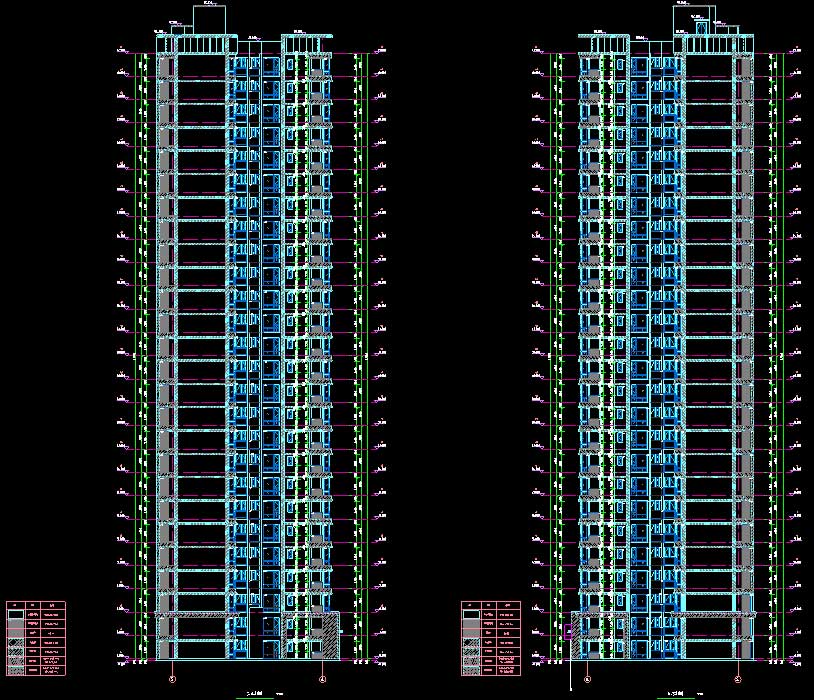

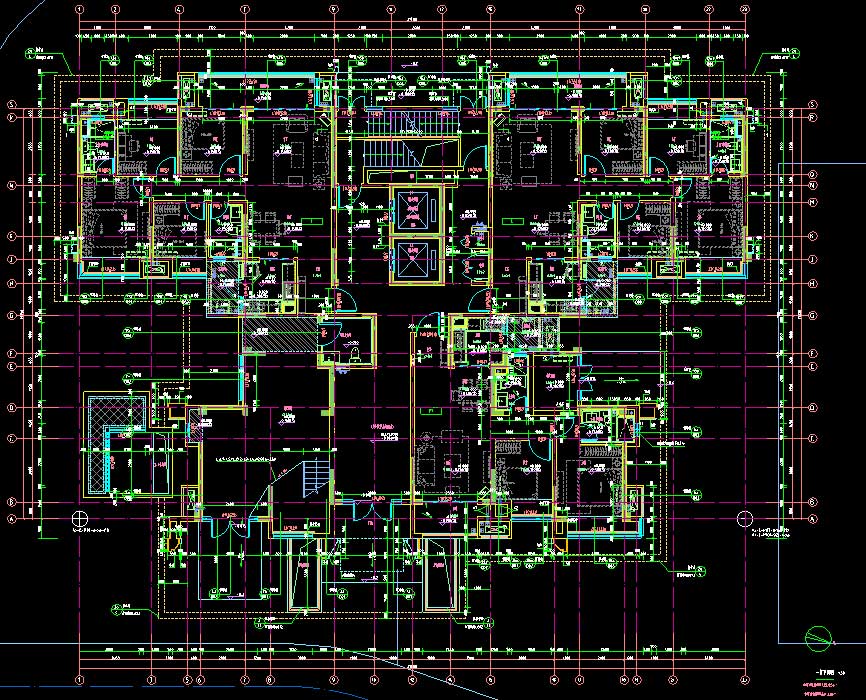

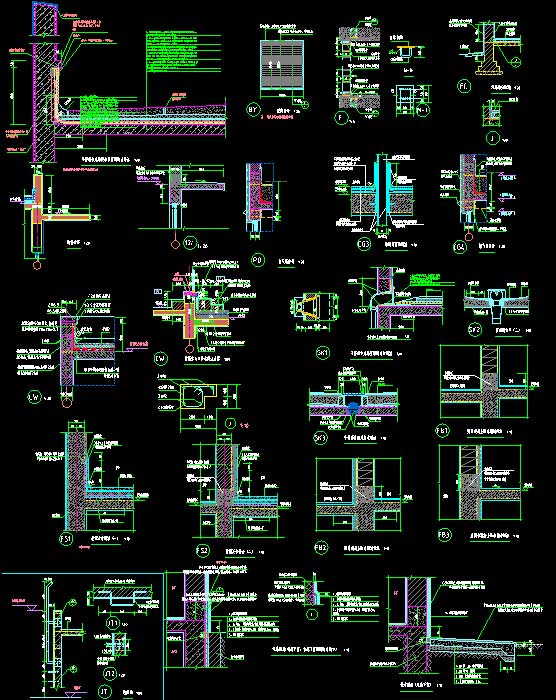

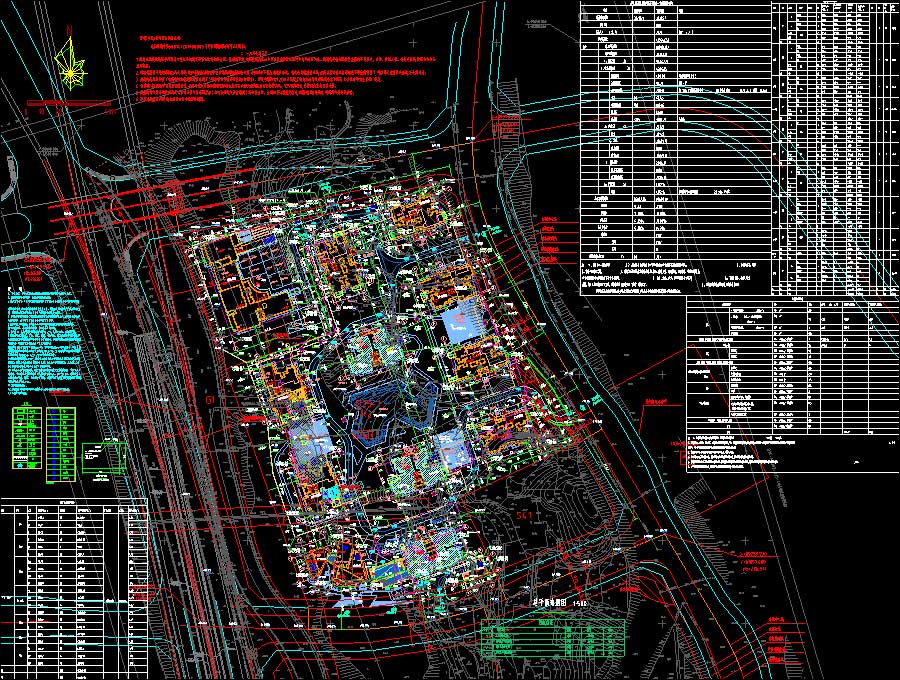

说明：该项目为某小区多栋高层住宅楼建筑、结构、给排水、电气、采暖通风施工图（含计算书、节能、绿建、外审意见回复），项目包括1~10#住宅楼，11#商业、配套用房，12#幼儿园，垃圾收集站及地下室。项目总建筑面积为135447.58平方米，地上建筑面积为100184.87平方米，地下建筑面积为35262.71平方米，总用地面积为38275.10平方米。其中，11#地上层数为2层，建筑高度为9.02米；12#地上层数为3层，建筑高度为12.4米；10#地上层数为17层，地下层数为1层，建筑高度为53.9米；3~7#地上层数均为18层，3~6#地下层数均为2层，7#地下层数为1层，建筑高度均为53.9米；8#、9#地上层数均为25层，地下层数均为2层，建筑高度均为77.5米；1#、2#地上层数均为26层，地下层数均为2层，建筑高度均为78.1米；垃圾收集站为地下1层，地下室为地下2层。图纸内容含：建筑：建筑说明，平面图，立面图，剖面图，节点详图，楼梯大样图，门窗大样图，通用详图；结构：结构说明，梁平法施工图，节点大样，基础平面布置图，基础详图，绿色建筑说明专篇，结构平面布置图，板配筋图，剪力墙（柱）平法施工图及详图；给排水：给排水说明，建筑节能（绿色建筑）设计说明专篇，排水平面图，给水平面图，给水系统图，污水系统图，水井大样图，室内消火栓系统原理图，雨水、污水系统原理图，空调冷凝水系统原理图，污水系统原理图；电气：电气说明，配电干线系统图，配电箱系统图，防火门监控、消防电源监控、电气火灾监控系统图，加压送风余压控制系统图，火灾自动报警及消防联动系统图，智能化系统图，电气定位平面图，照明平面图，插座平面图，机房层电气平面图，屋面防雷平面图，基础接地平面图，弱电消防平面图；暖通：暖通说明，加压送风系统图，通风防排烟平面图等等。
