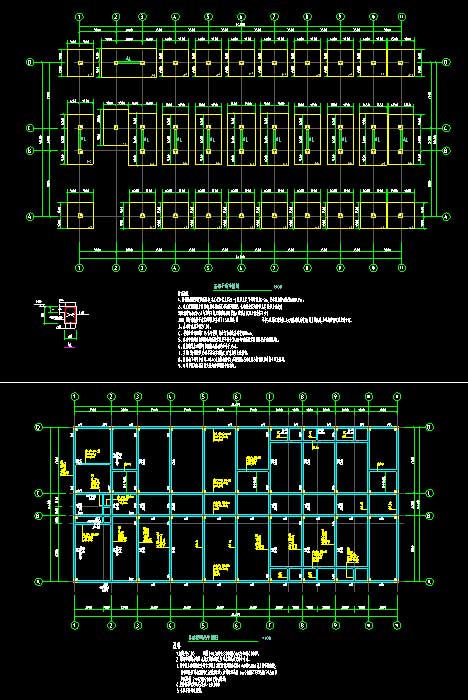

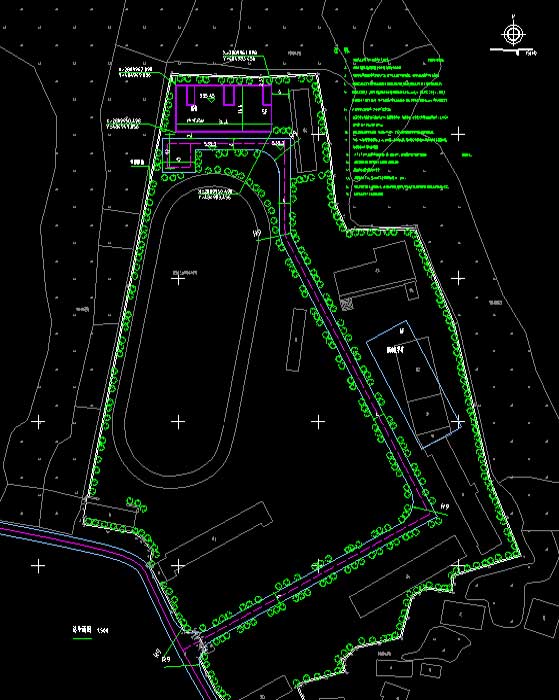

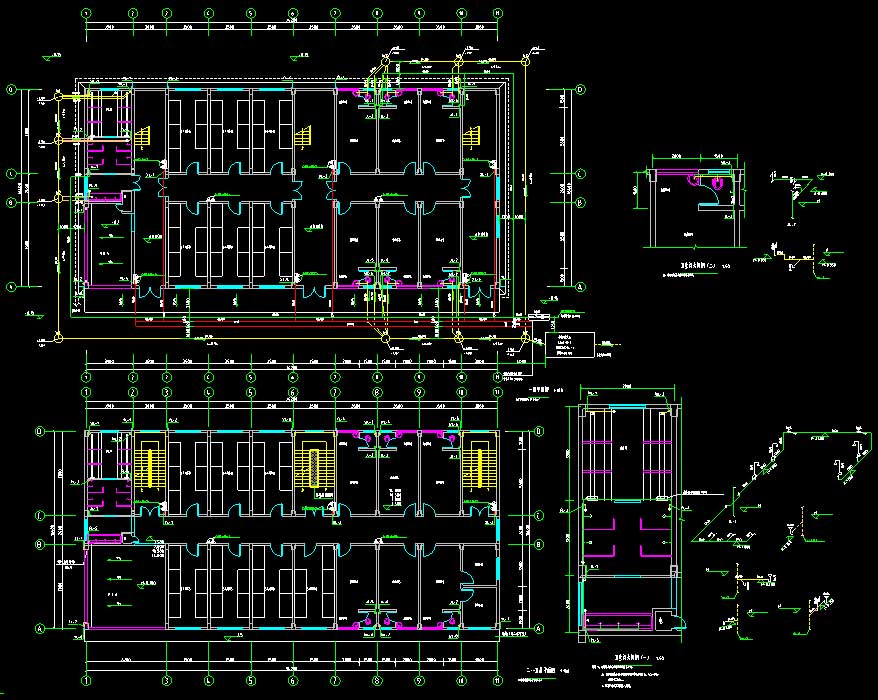

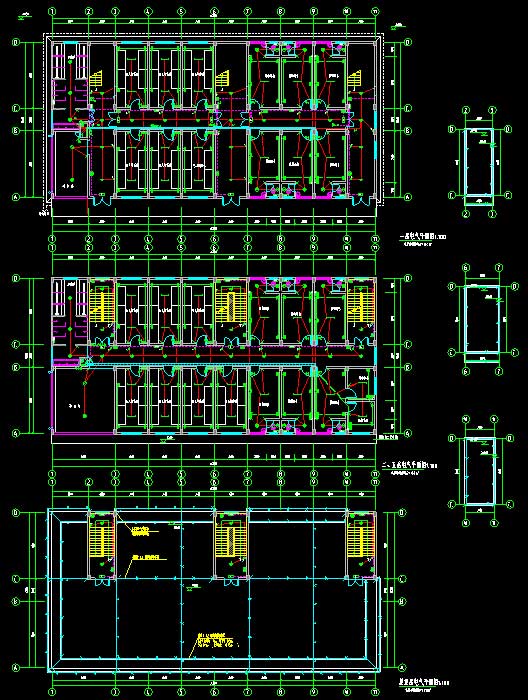

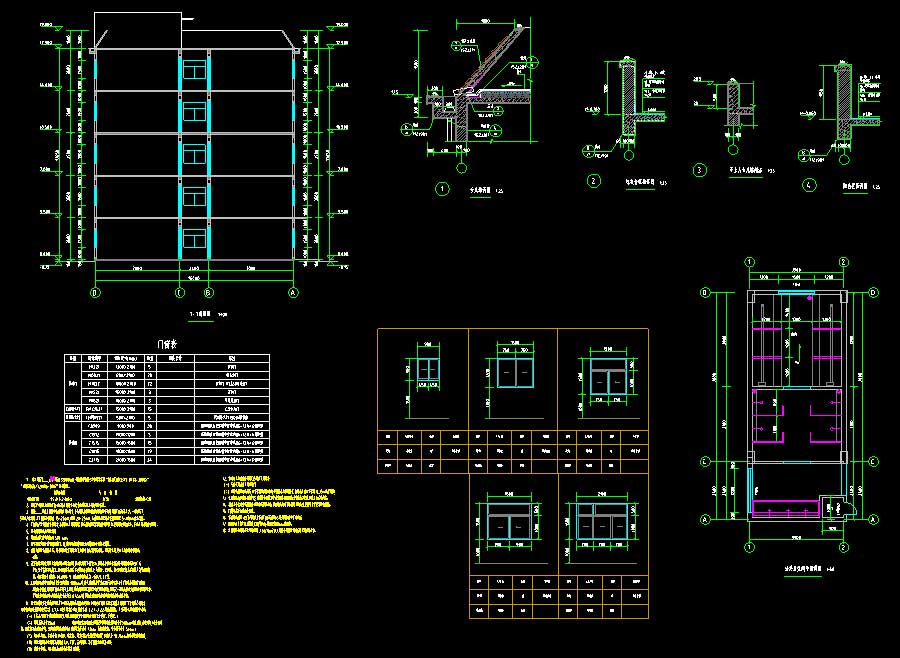

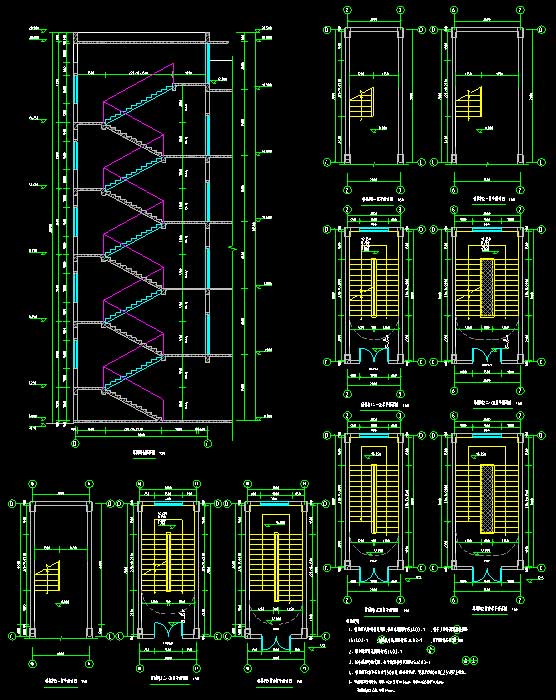

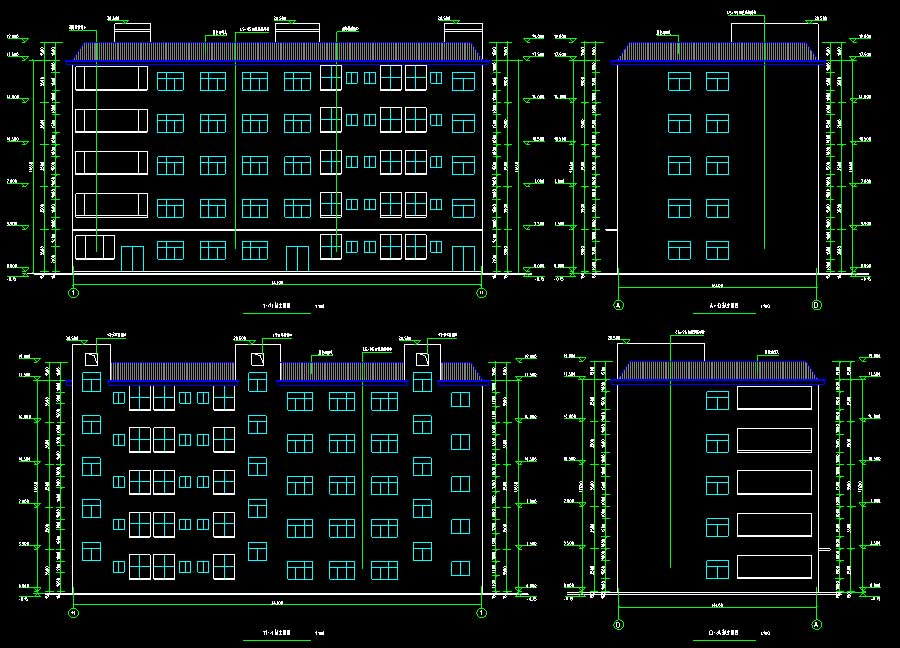

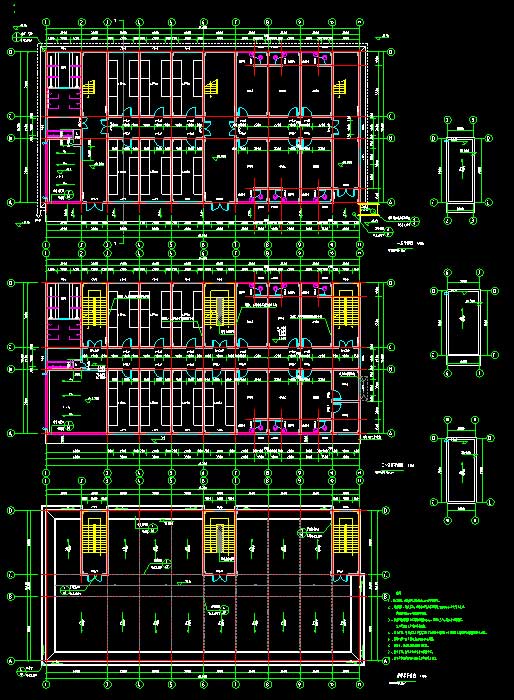

说明:该项目为某学校宿舍建筑、结构、给排水、电气施工图(含预算),抗震设防烈度为6度,主要结构形式为框架结构,建筑高度为17.65米,地上层数5层,总建筑面积为2926.48平方米。图纸内容含:建筑:建筑说明,工程质量通病防治设计专篇,建筑节能设计专篇,总平面图,平面图,立面图,剖面图,门窗表,门窗详图,节点详图,公共卫生间平面详图,楼梯间剖面详图,楼梯间平面详图;结构:结构说明,基础平面布置图,基础梁配筋平面图,独立柱基础大样图,柱配筋图,梁配筋平面图,板配筋平面图,楼梯竖向布置图;给排水:给排水说明,宿舍楼给排水总平面图,平面图,卫生间大样图,屋顶平面图,梯顶平面图,给排水系统图,消火栓给水系统原理图;电气:电气说明,电气节能设计说明,机电安装工程抗震设计,配电系统图,电气平面图,弱电平面图,基础接地平面图等等。
