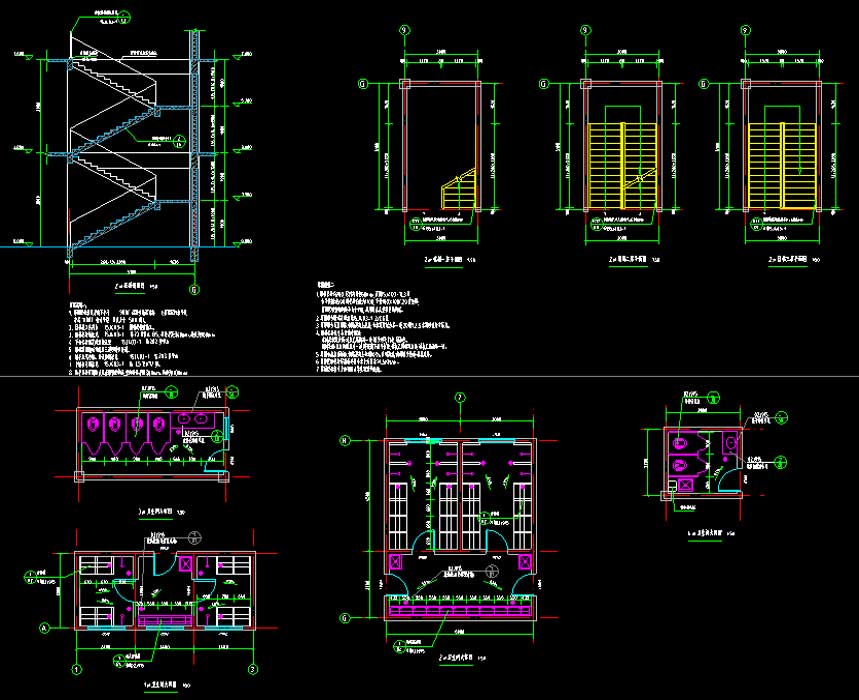

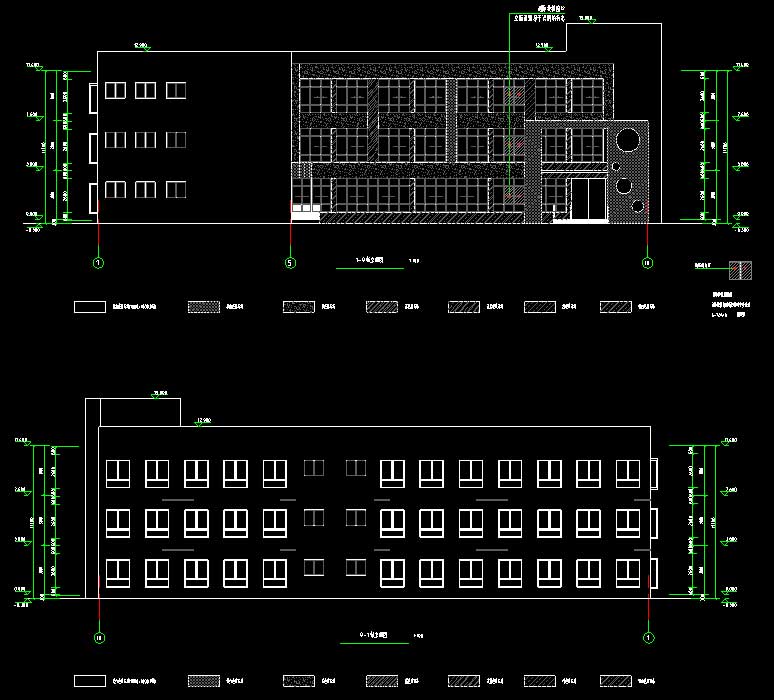

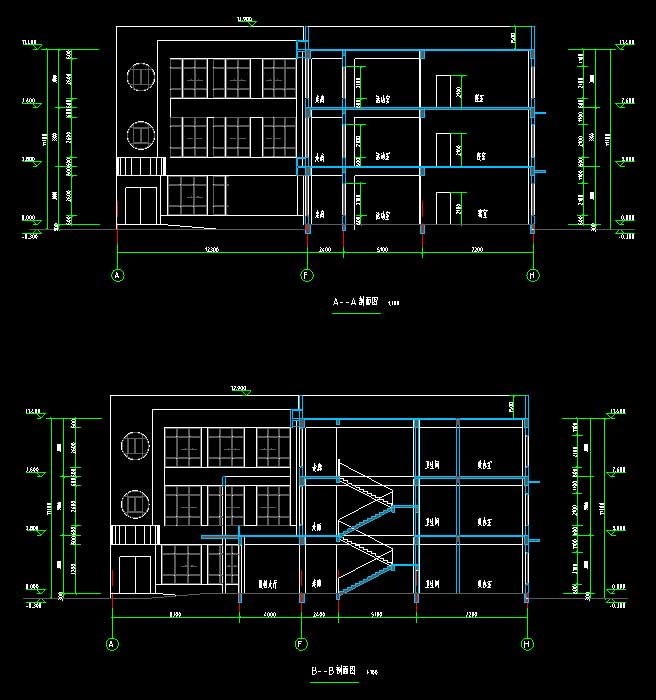

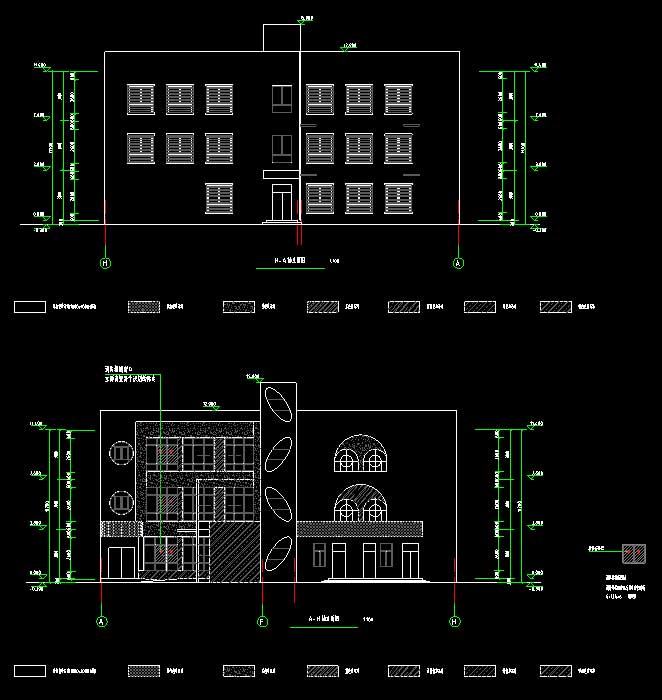

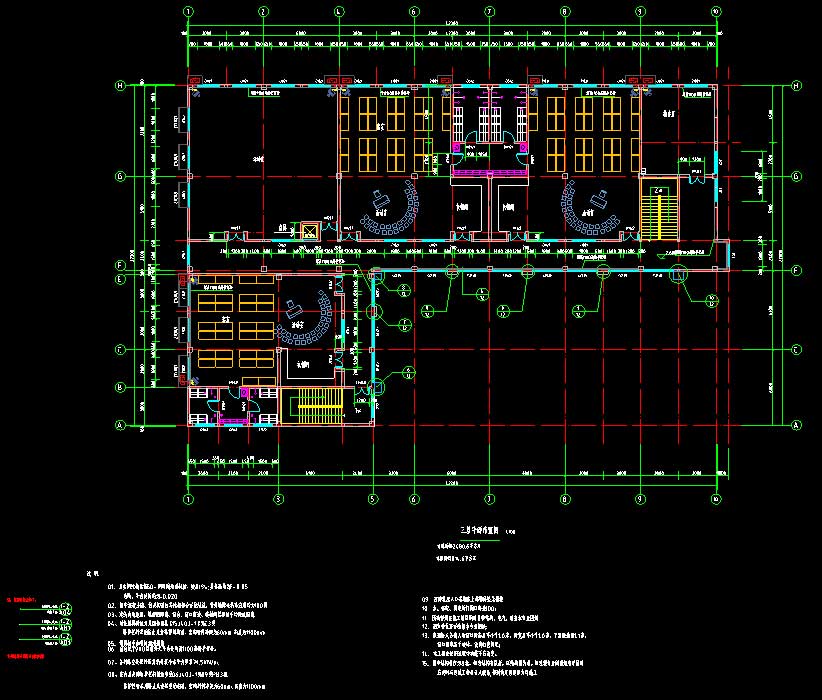

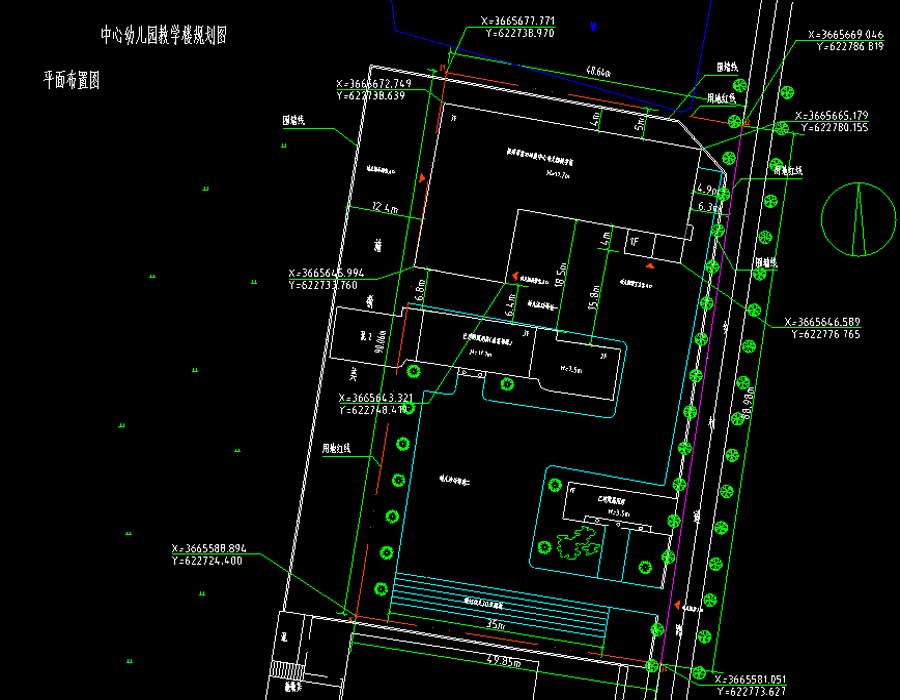

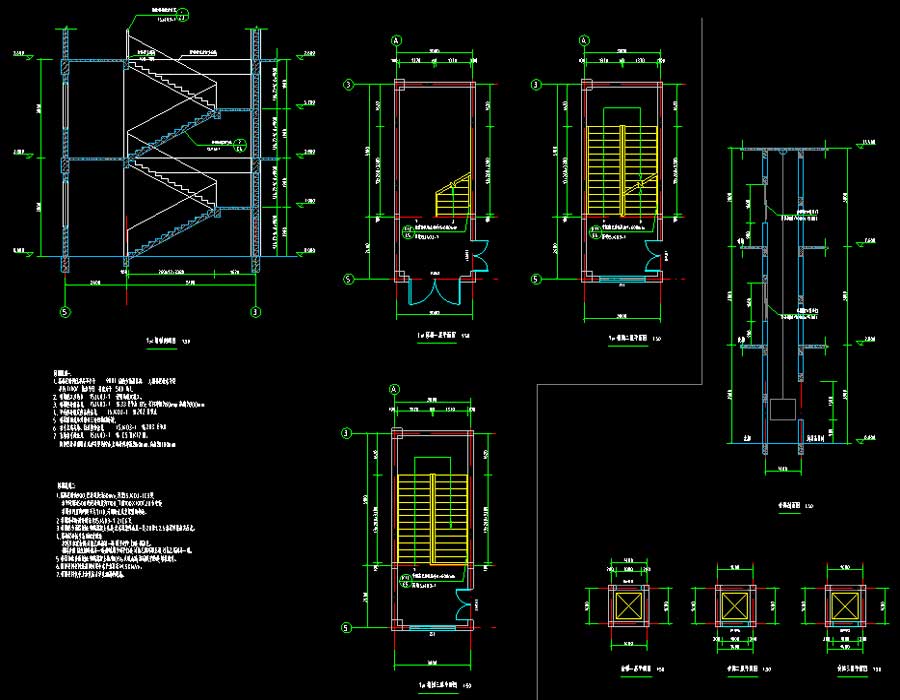

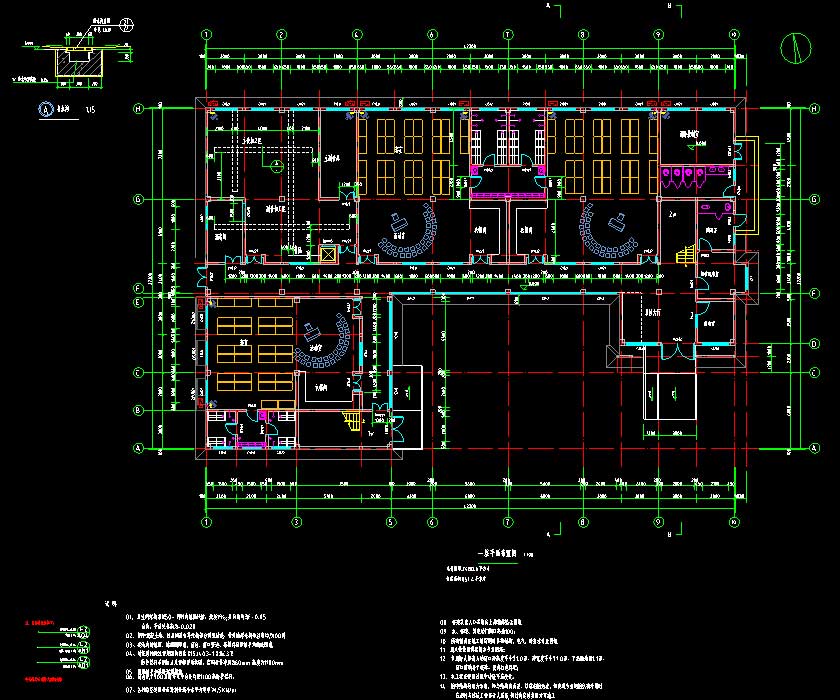

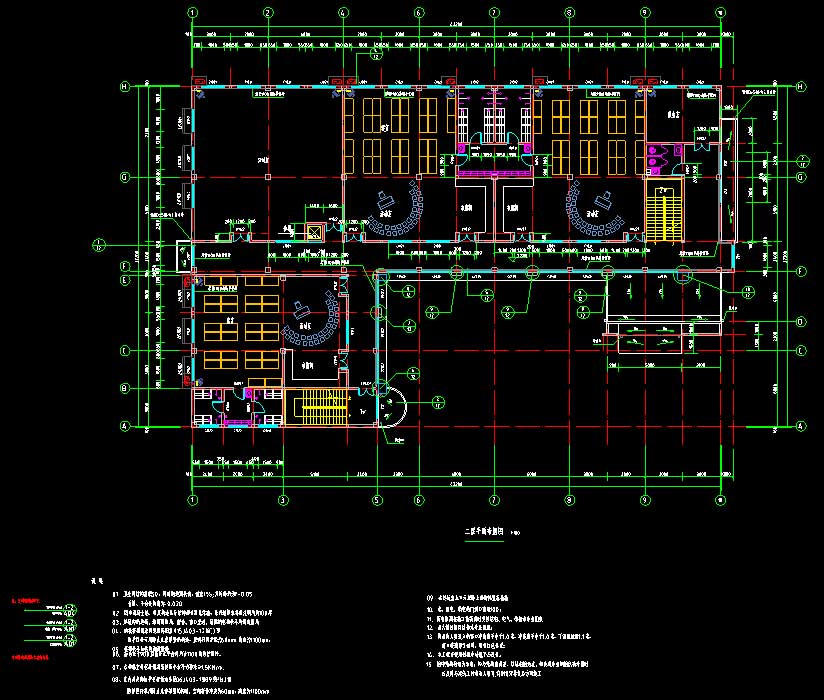

说明:该项目为某幼儿园建筑、结构、给排水、电气施工图(含清单及控制价编制说明、答疑、板式楼梯计算书),抗震设防烈度为6度,主要结构形式为框架结构,建筑高度为11.7米,地上层数3层,总建筑面积为2480.6平方米。图纸内容含:建筑:建筑说明,绿色建筑施工说明,平面布置图,平面图,立面图,剖面图,楼梯间大样图,食梯大样图,节点详图,门窗详图,卫生间大样图;结构:结构说明,基础平面布置图,基础说明及构造详图,柱平面布置及详图,基础拉梁配筋平面图,板配筋平面图,梁配筋平面图,楼梯结构详图,门厅造型墙大样图;给排水:给排水说明,喷淋平面图,给排水平面图,生活水箱给水系统图,消防水箱给水系统图,屋顶给排水平面图,冷水给水系统图,热水给水系统图,排水透视图,喷淋给水系统图,卫生间给排水平面图,末端试水装置示意图;电气:电气说明,电气设计节能专篇,电气抗震设计,网络及电话系统图,视频监控系统图,应急照明配电系统图,火灾自动报警及联动系统图,照明配电系统图,插座平面图,照明平面图,弱电平面图,火灾报警平面图,基础接地平面图,屋顶防雷平面图等等。
