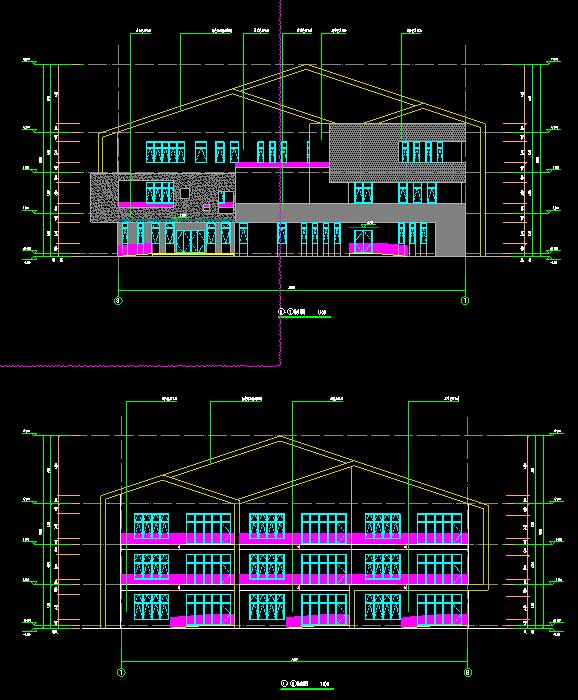

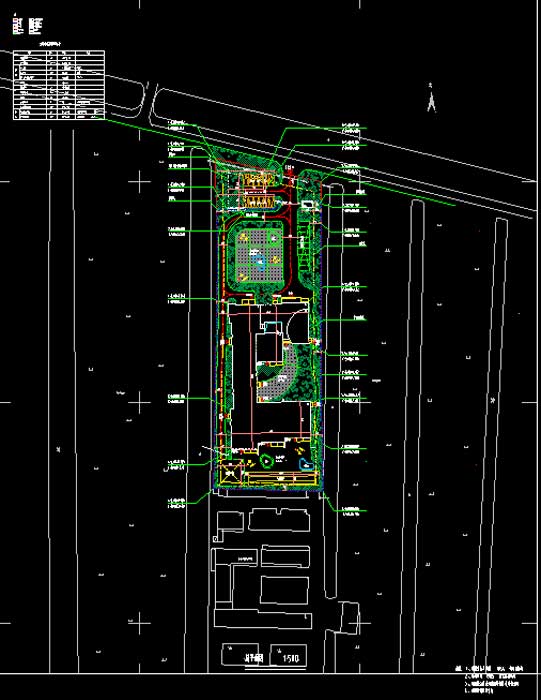

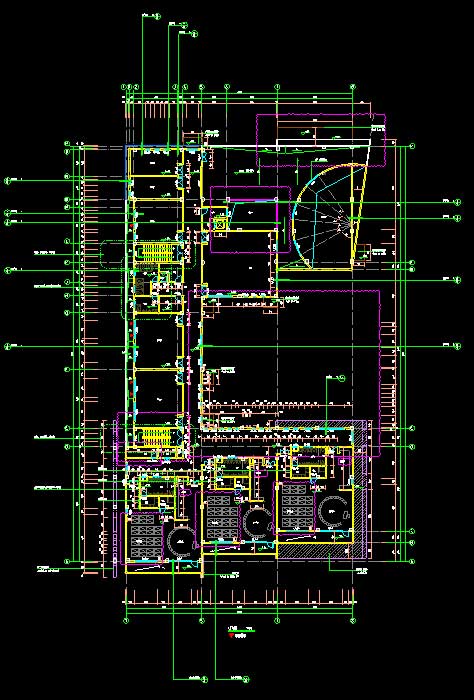

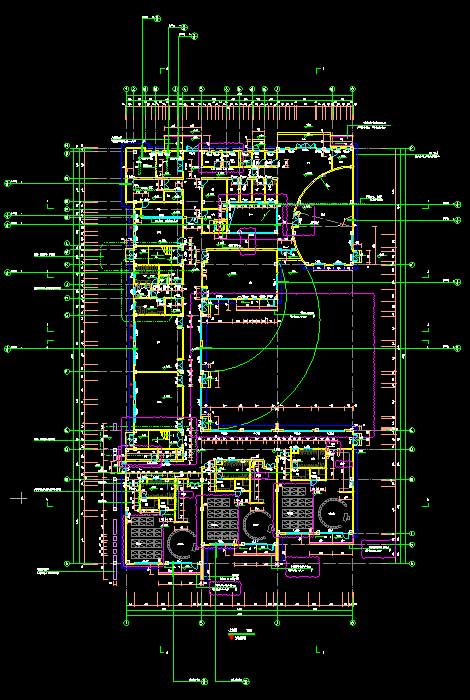

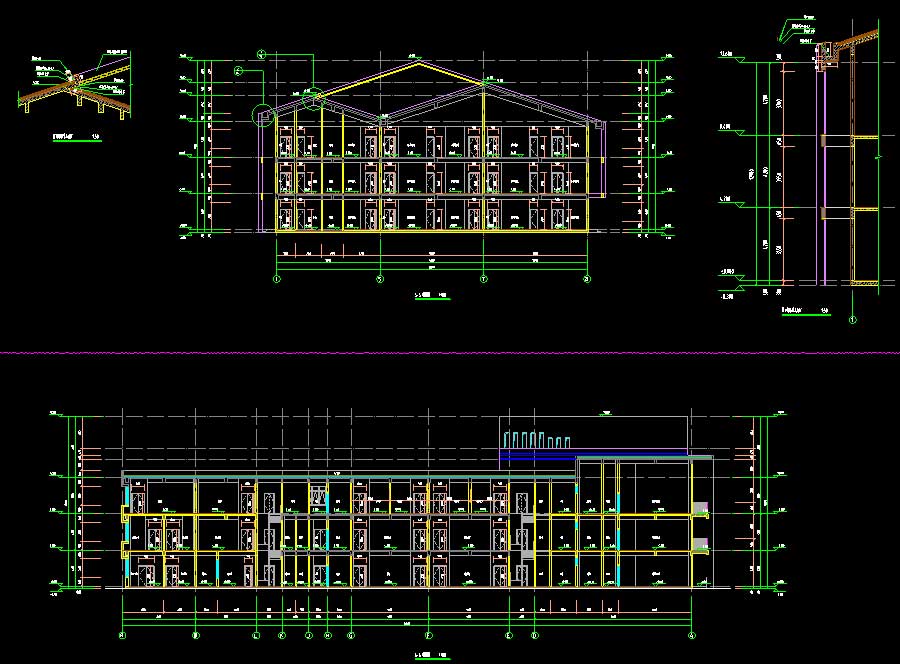

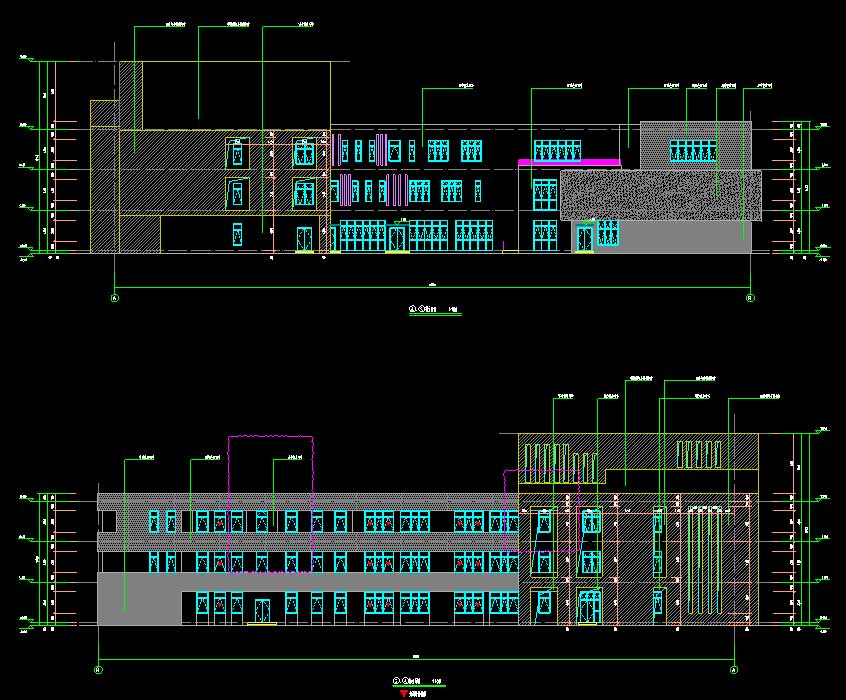

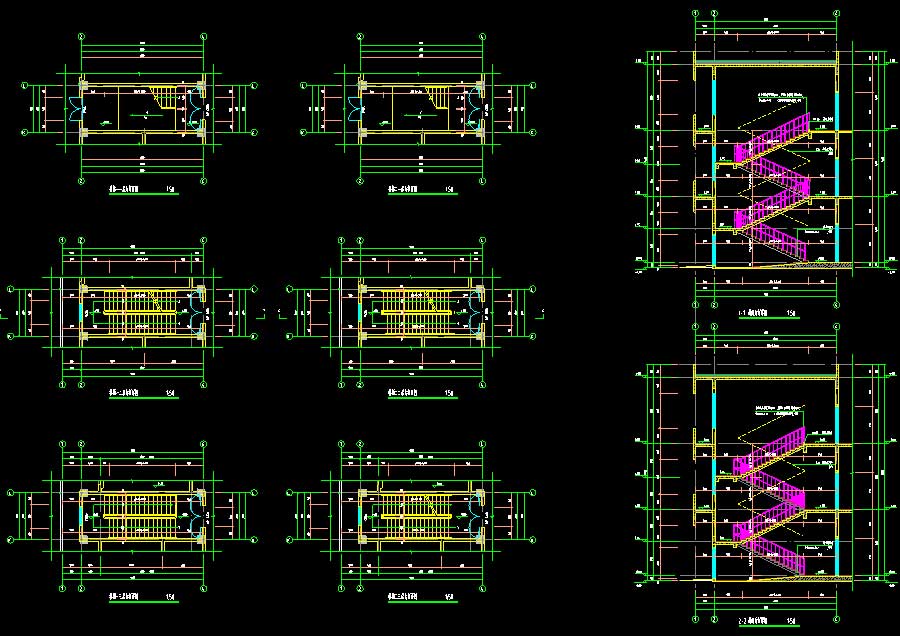

说明:该项目为某地幼儿园项目建筑、结构、给排水、电气、采暖通风施工图(电气缺少部分图纸),含管综,景观,内装,室外场地道路,图纸疑问回复。抗震设防烈度为6度,主要结构形式为框架结构。幼儿园建筑高度为16.43米,地上层数3层,建筑面积为4285平方米;门卫建筑高度为4.9米,地上层数1层,建筑面积为15平方米。图纸内容含:建筑:建筑说明,绿色设计专篇,门窗表,门窗大样,平面图,立面图,剖面图,卫生间大样详图,楼梯大样详图,墙身大样详图;结构:结构说明,基础结构平面图,柱平法施工图,结构平面图,梁平面配筋图,节点详图,立面图,铝板吊顶平面图,局部铝板屋面结构图,结构立面图,钢架结构大样图,屋顶、吊顶檩条布置图,立面龙骨布置图,剖面图,铝板幕墙立柱固定节点图,幕墙防雷示意图;给排水:给排水说明,绿色设计专篇,给水管道抗震加固大样,给排水平面图,消防给水平面图,喷淋给水平面布置图,消火栓给水系统原理图,自动喷淋系统图,消防水箱平面图,消防水箱侧立面图,卫生间给排水大样图,生活给排水系统原理图,管井排水系统图,雨水排水系统图;电气:电气说明,绿色设计专篇,消防应急照明与智能疏散系统设计说明,消防设计说明,火灾自动报警系统图,系统图,电气平面图,公共照明平面图,弱电平面图及防火门监控,火灾自动报警平面图;暖通:暖通说明,绿色设计专篇,通风平面图,抗震支吊架大样图等等。
建筑面积:4285,15㎡地上层数:3,1层建筑高度:16.43,4.9m地下层数:高度类别:低层图纸深度:施工项目地址:江苏省设计时间:2019建筑风格:现代效果图:无
