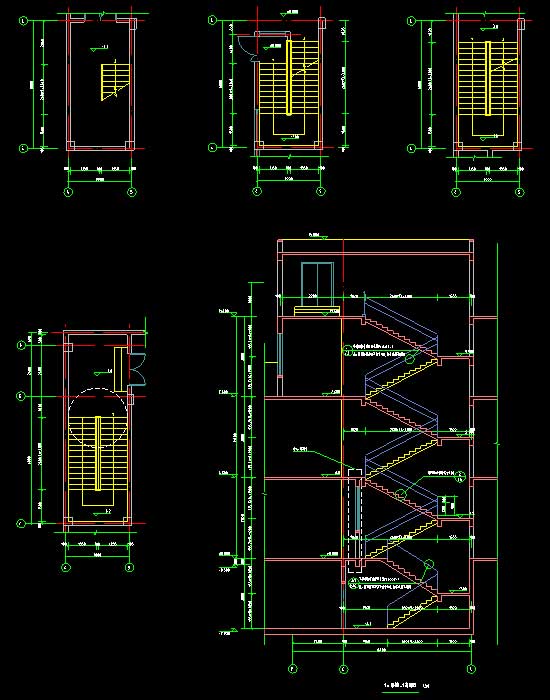

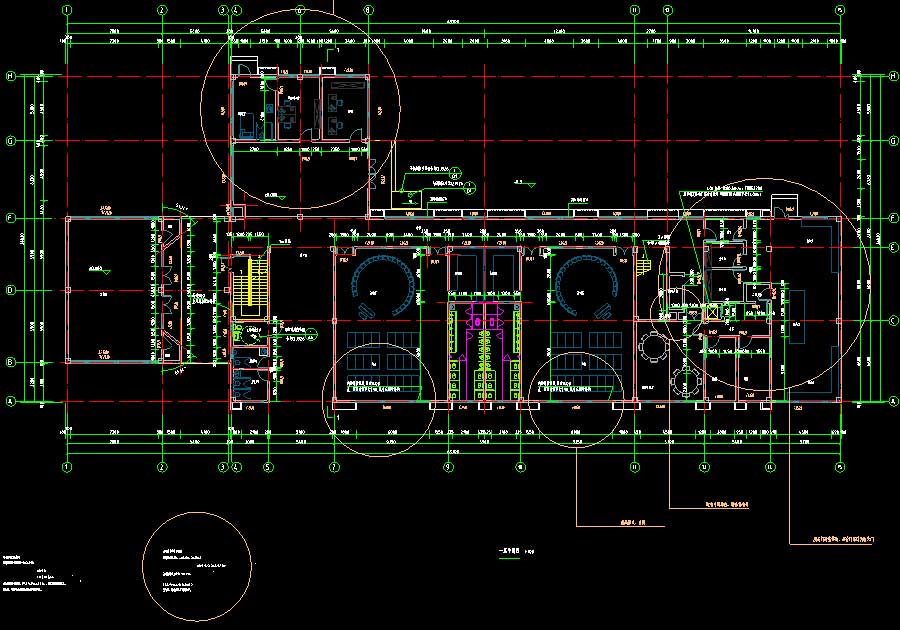

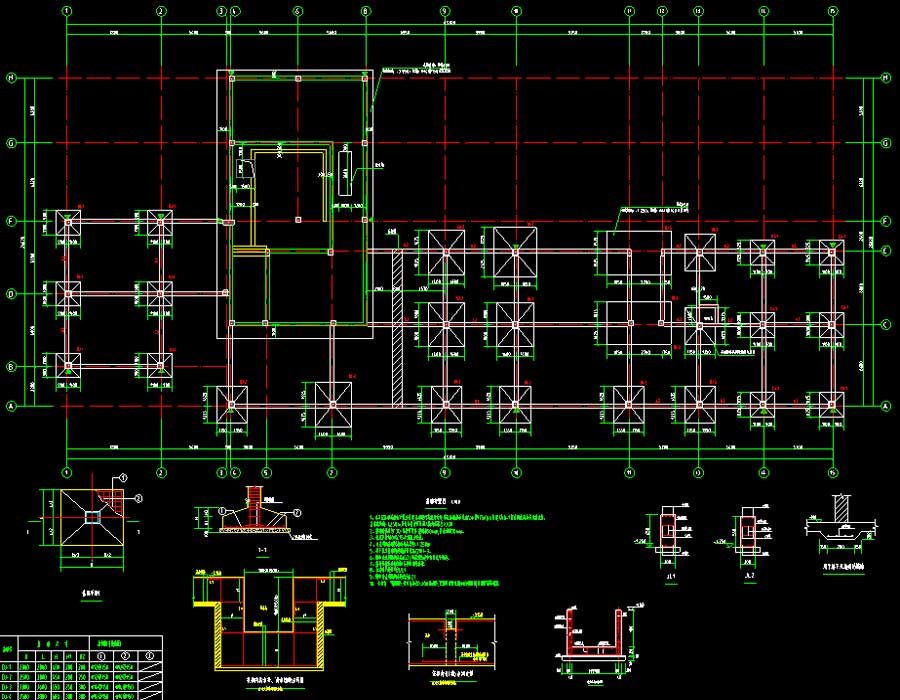

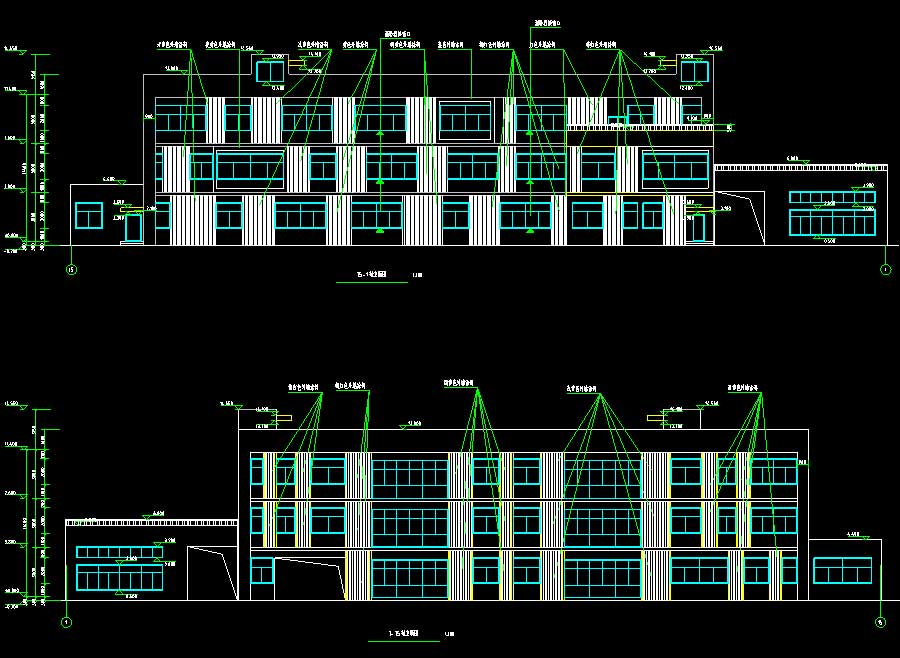

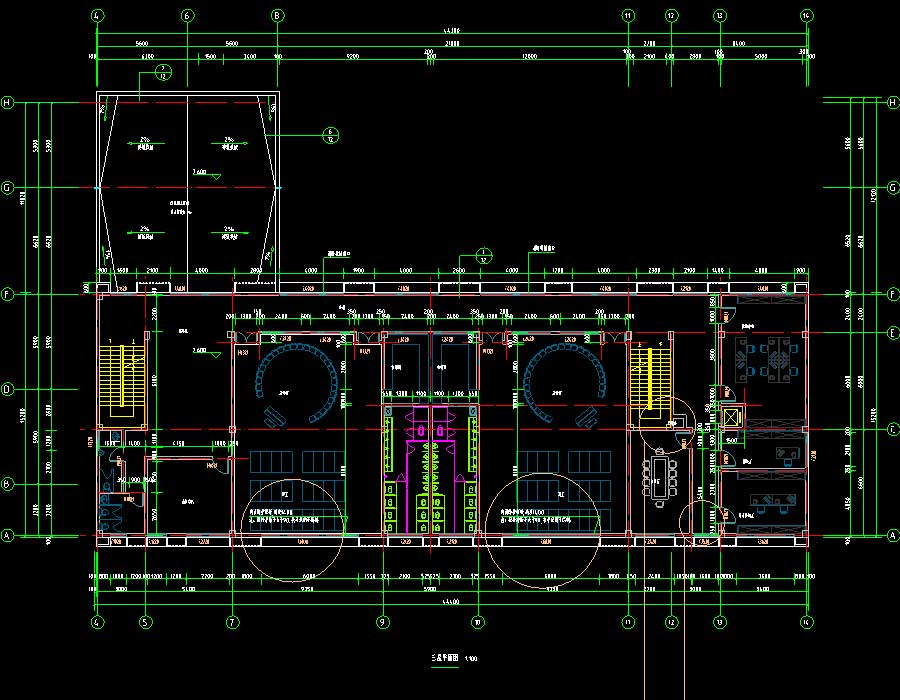

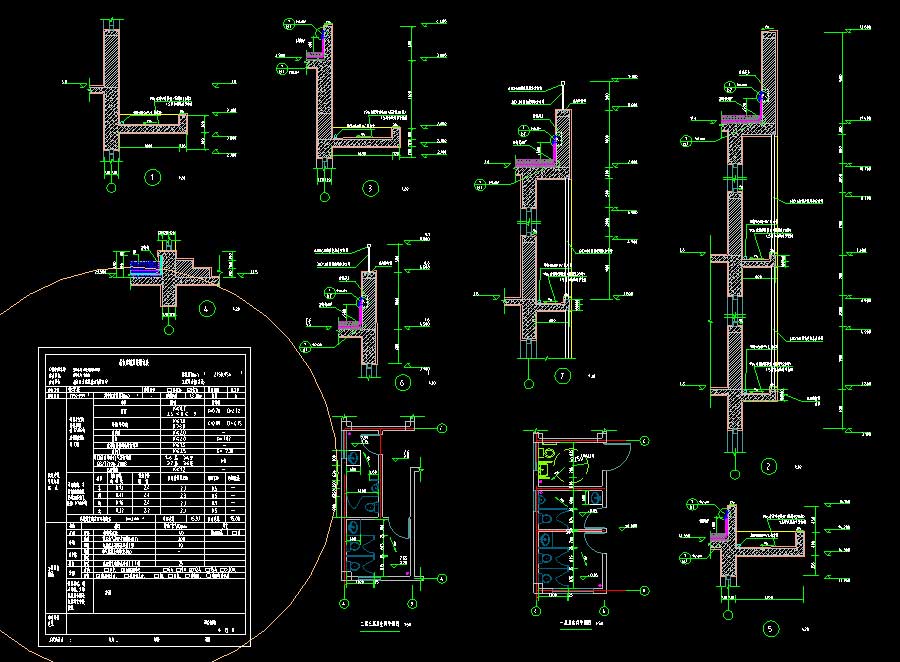

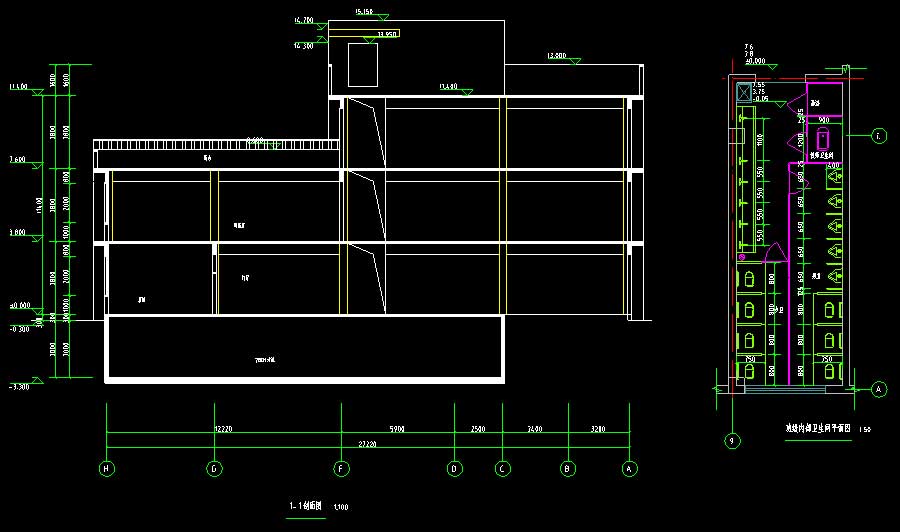

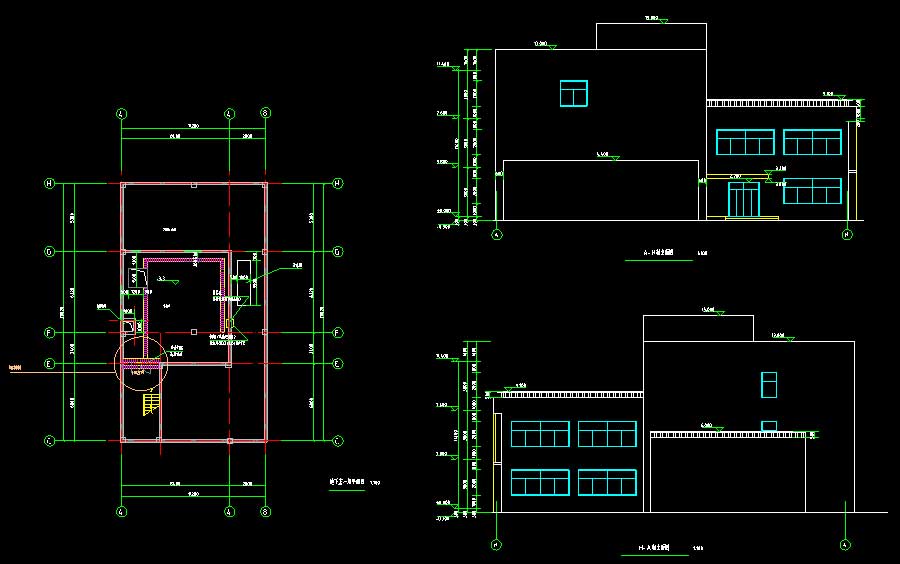

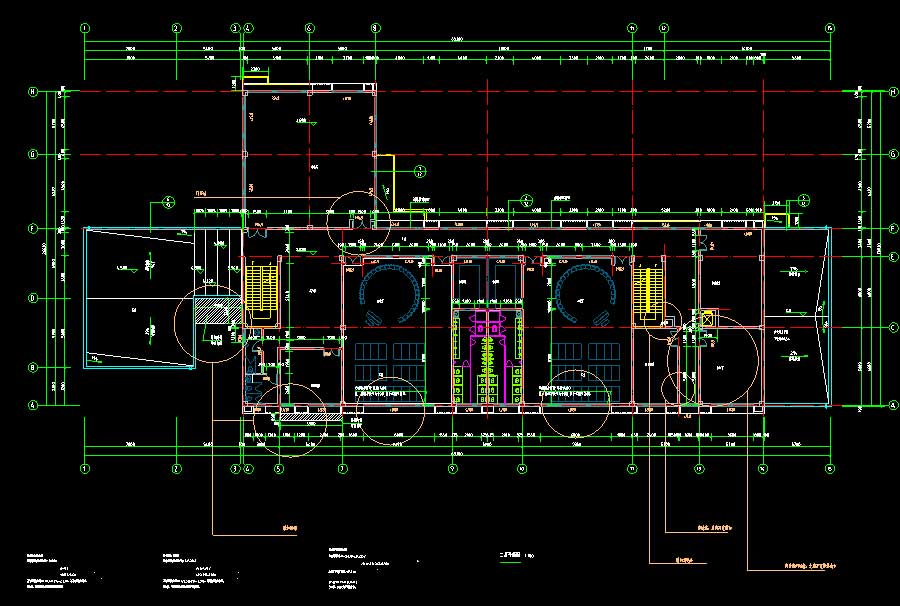

说明:该项目为某低层幼儿园建筑、结构、给排水、电气、景观施工图(含工程量清单),抗震设防烈度为6度,主要结构形式为框架结构,建筑高度为13.3米,地上层数3层,总建筑面积为2550.95平方米。图纸内容含:建筑:建筑说明,公共建筑节能设计表,平面图,立面图,剖面图,楼梯详图,节点详图;结构:结构说明,基础布置图,地下室墙布置图,地下室顶板结构布置图,柱配筋图,梁配筋图,板配筋图,楼梯详图,楼梯配筋详图;给排水:给排水说明,建筑机电工程抗震给排水设计专篇,水泵房大样图及消防给水系统图,给排水平面图,喷淋平面图,给排水系统图;电气:电气说明,电气施工图抗震设计专项说明,电气系统图,基础基地平面图,电气平面图,屋面层防雷平面图,消电设计说明,消电系统图,消电平面图,综合布线系统图,有线电视系统图,背景音乐系统图,周界入侵报警系统图,视频安防监控系统图,出入口管理系统图,电子巡查系统图,消控室UPS供配电系统图消控室布置示意图,平面图,总平面图;园建:设计说明,总平面图,坐标定位图,网格尺寸定位图,竖向布置图,绿地面积计算痕迹图,索引平面图,围墙总平图,挡土墙总平面图,挡土墙做法详图等等。
建筑面积:2550.95㎡地上层数:3层建筑高度:13.3m地下层数:高度类别:低层图纸深度:施工项目地址:浙江省设计时间:2019建筑风格:现代效果图:无
