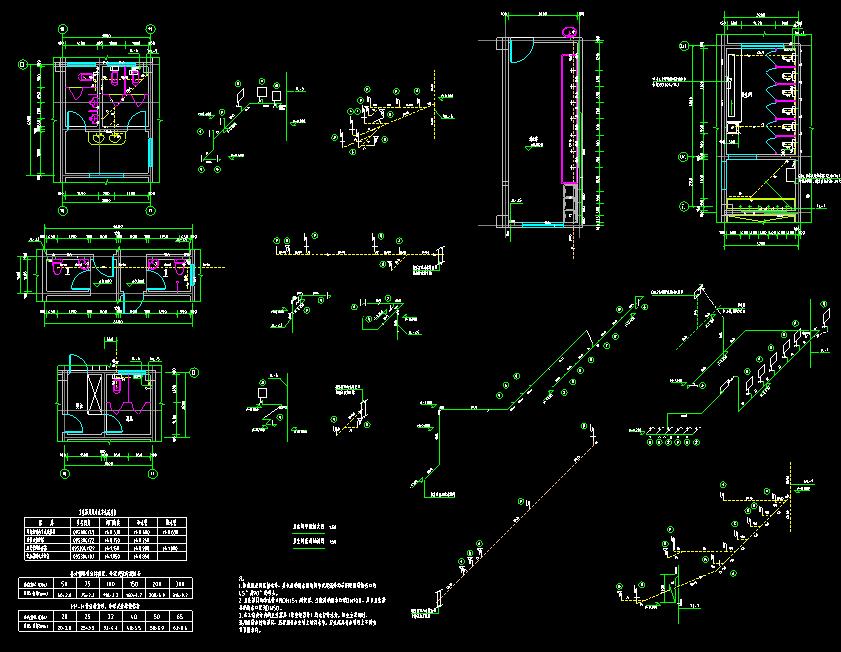

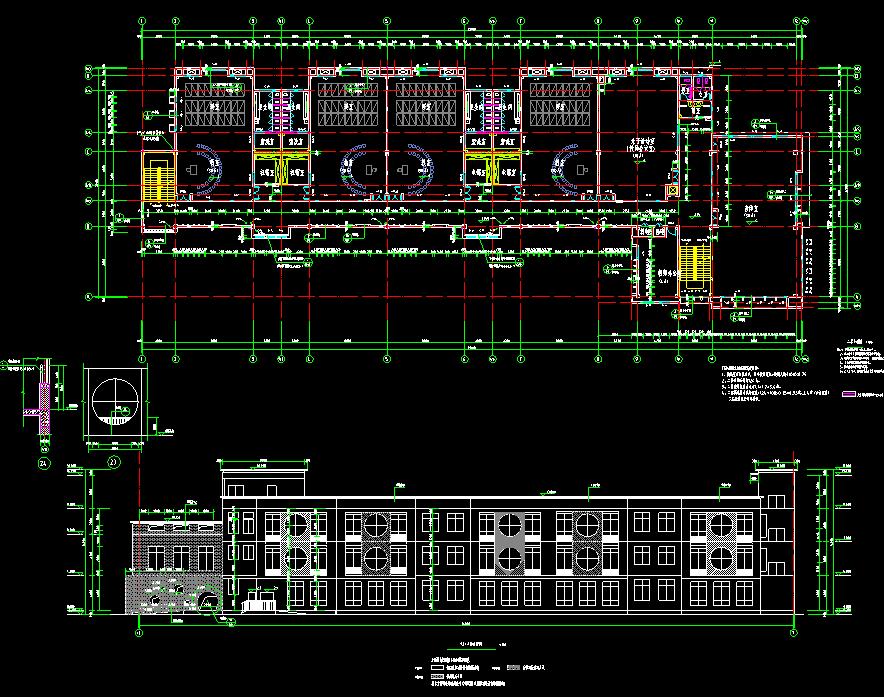

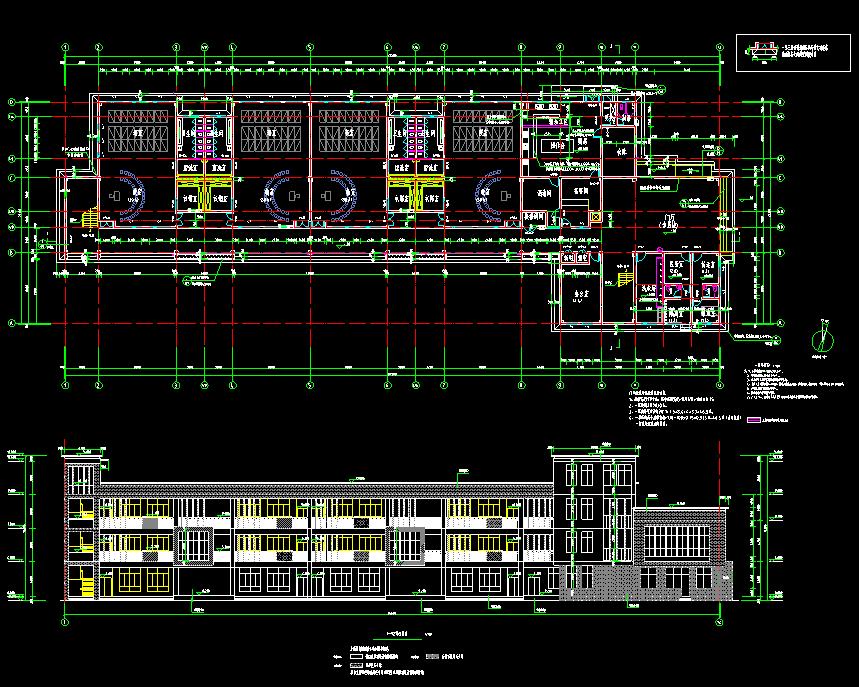

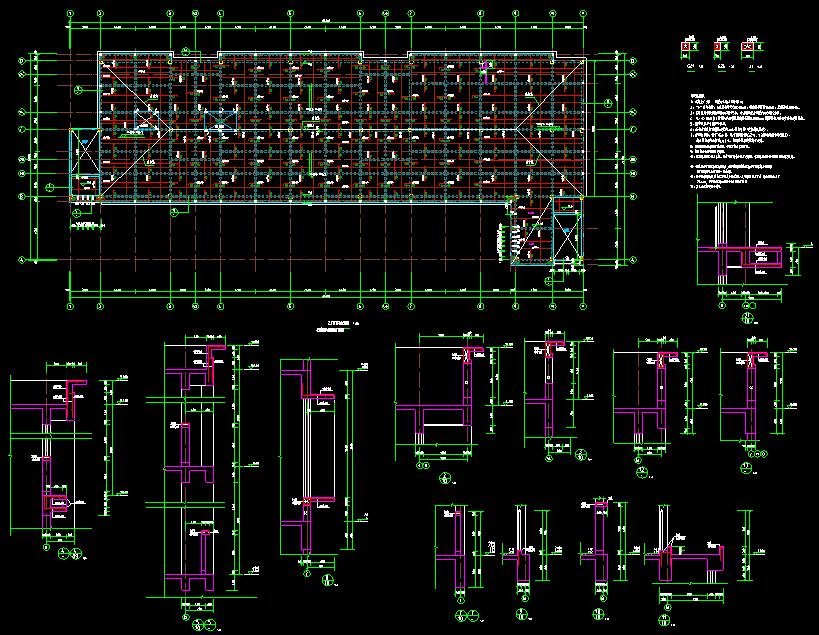

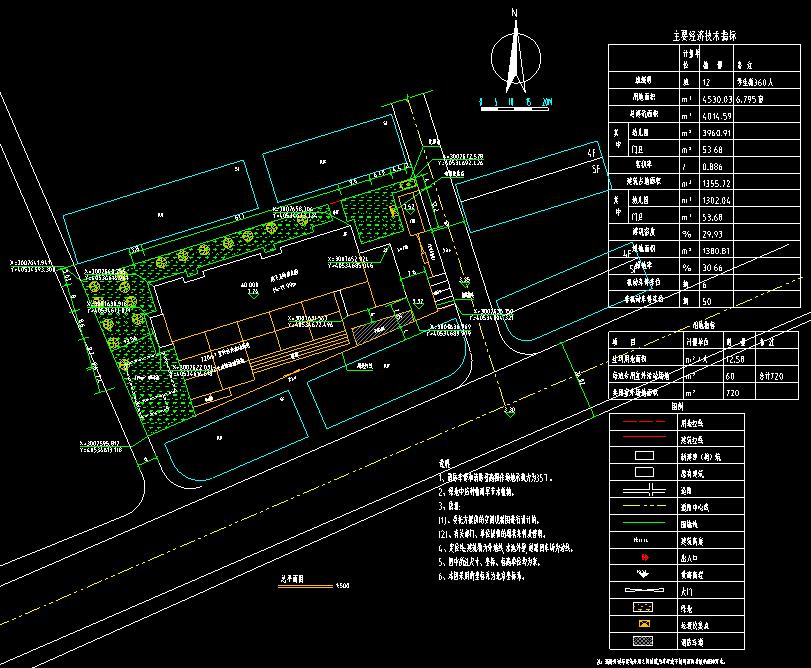

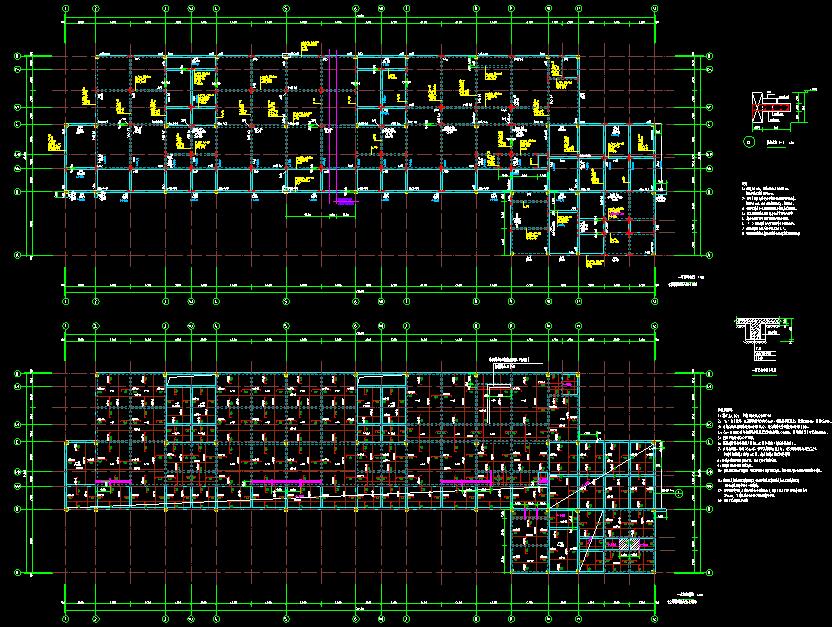

说明:本工程为12个班级幼儿园,属于大型幼儿园,地上3层,建筑高度11.99m,建筑面积3960.91㎡,建筑功能:一层为传达室、门厅(晨检)、隔离室、医务处、寝室、衣帽间、盥洗室、办公室、报警阀间、厨房、食库、粗加工、配餐间、消毒间、洗衣房;二层为亲子活动室、寝室、衣帽间、盥洗室、教室办公室、音体室、教师卫生间;三层为亲子活动室、寝室、衣帽间、盥洗室、教室办公室、教师卫生间。现浇混凝土框架结构。图纸包含:建筑设计总说明,采用标准图集、散水、砖砌暗沟、砖砌暗沟、外墙外保温构造、无障碍坡道、混凝土平道牙,排水沟大样,平面图,立剖面图,屋面平面图,楼梯屋面平面图,楼梯放大平面图,卫生间放大平面图,门窗表,门窗大样,楼梯剖面图,大样,总平面图;结构设计总说明,锤击(静压)预应力高强混凝土管桩设计说明,基础平面布置图,梁配筋图,板配筋图,柱配筋图,节点大样配筋图,楼梯大样配筋图;给水排水设计总说明,下凹式绿地排水示意,室外消火栓大样图,管道开挖断面、基础 ,生活给水系统图,室内消火栓给水系统图,污废水系统图,雨水系统图,冷凝水系统图,自喷给水系统图 ,卫生间平面放大、管道轴测图,消防水池平剖面放大图,室外消防、给排水总平面图,给排水平面图,厨房给排水管道轴测平面图,报警阀间展开图 ,楼梯间屋面层给排水平面图 ,生活水箱平剖面放大图,消防水箱平剖面放大图,自喷给水平面图;暖通与设计施工说明,通风平面图,清晰高度、储烟仓高度示意图,挡烟垂壁大样;电气设计说明,电气总平面图,绿色设计与节能设计专篇,电视干线图、综合布线干线图、材料选型表、电气火灾监控系统、配电干线图,消防电源监视系统图、安全技术防范系统图、闭路监控系统图、能源管理系统图,应急照明设计说明、配电箱系统图,消防设计说明、消防报警联动系统图,照明平面图,屋面层照明及防雷装置平面图,接地装置平面图,弱电平面图,消防平面图,屋面弱电及消防平面图,配电箱系统图、泵房消防平面图、泵房动力及照明平面图,灯杆基础大样图、室外景观照明平面图
建筑面积:3960.91㎡地上层数:3层建筑高度:11.99m地下层数:高度类别:低层图纸深度:施工项目地址:福建省设计时间:2019建筑风格:现代效果图:无
