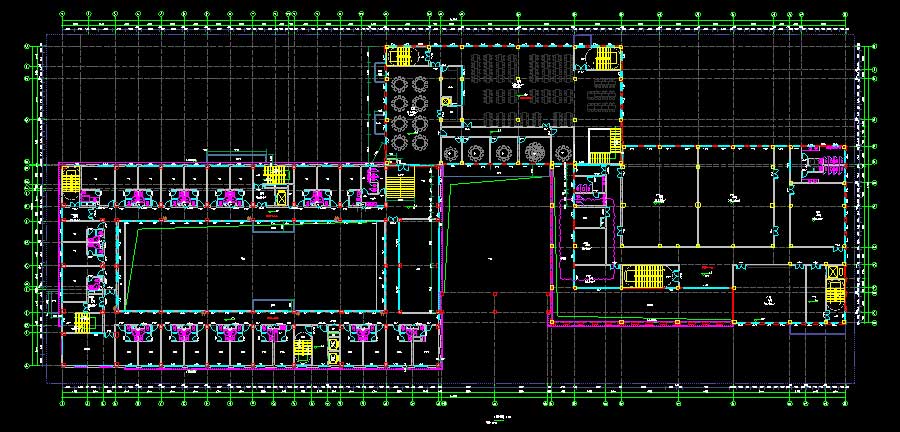

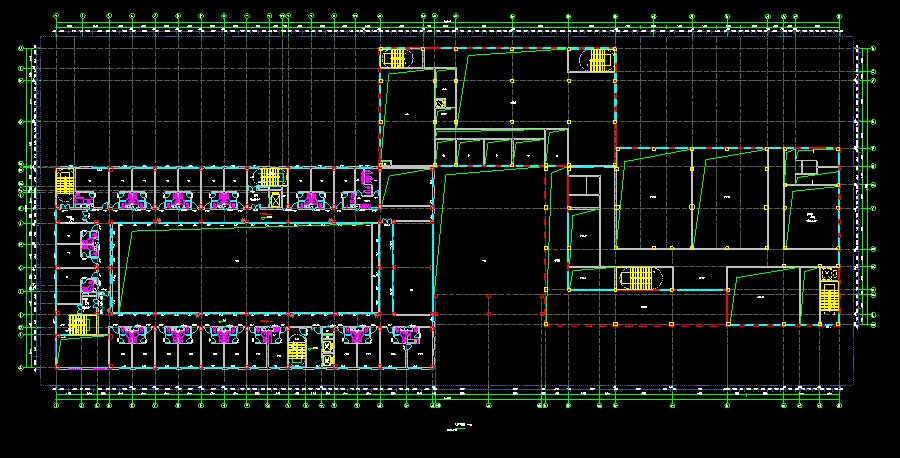

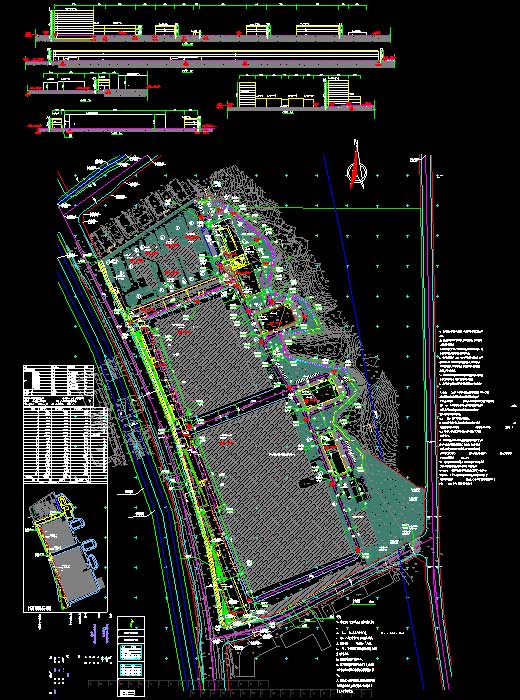

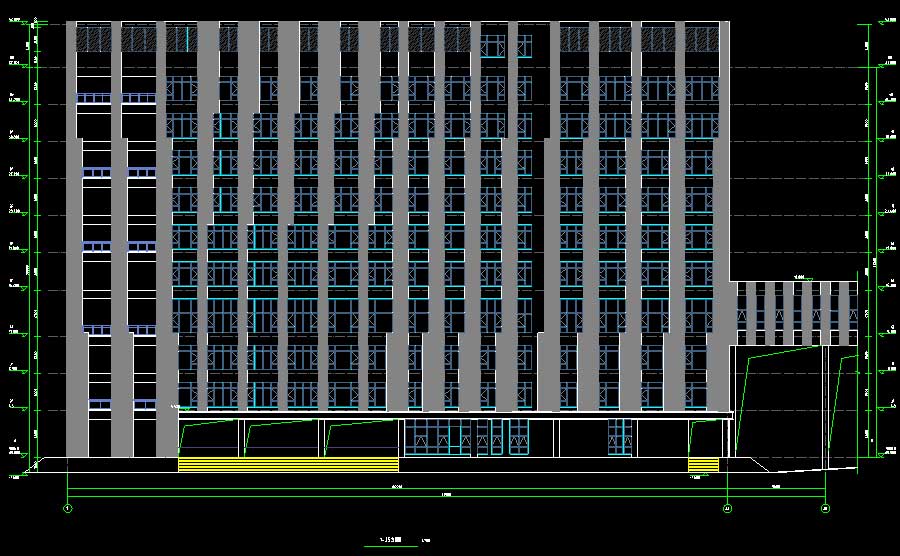

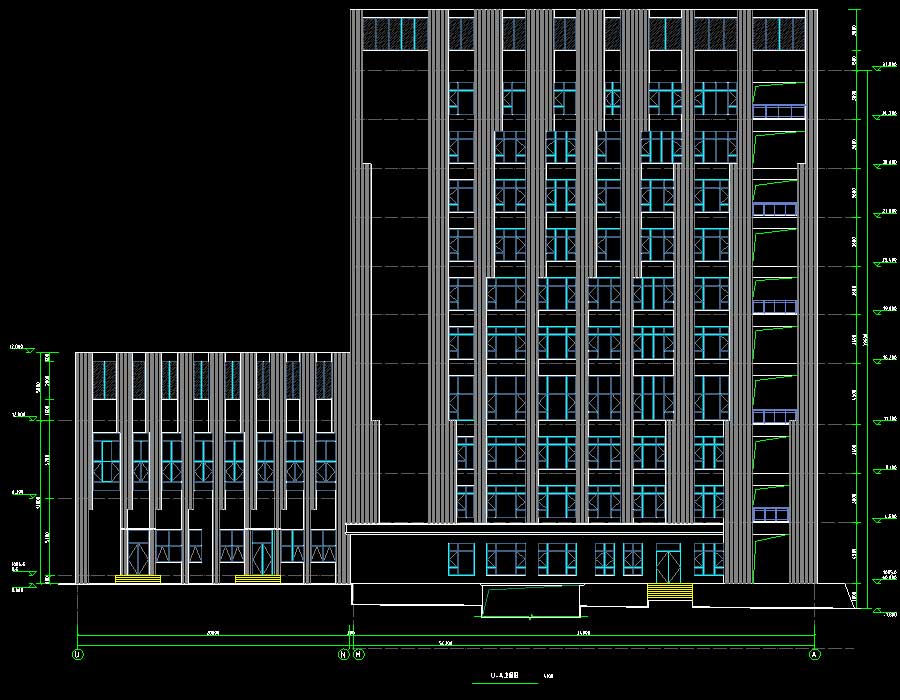

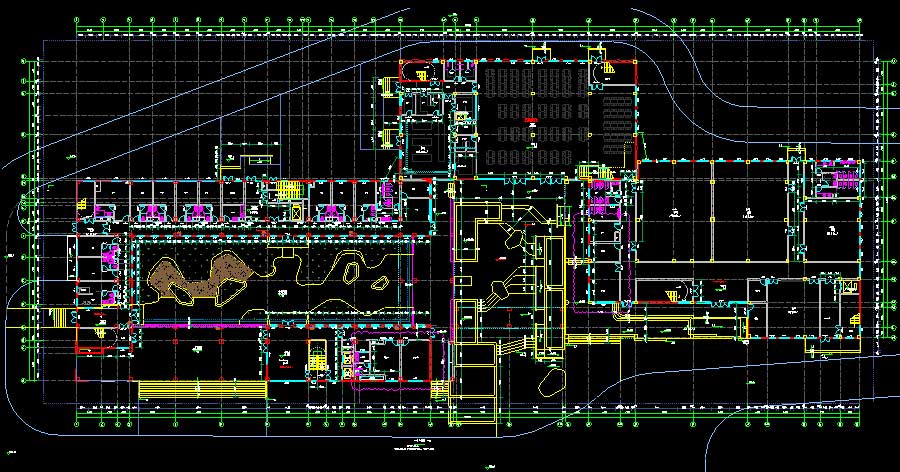

说明:该项目为某汽车产业园项目建筑、结构、给排水、电气、采暖通风施工图,含幕墙、绿建专篇及证明资料、内装、海绵城市、景观。项目包括7、8#厂房外立面改造,9#停车楼,12#公厕,10、11、13、14、17、18#厂房等。其中,12#公厕地上层数1层,建筑面积为96.12平方米;9#停车楼,11、13、14#厂房地上层数均为3层,建筑面积为4645.55~31932.97平方米;10、17、18#厂房建筑面积为21894.96平方米。图纸内容含:建筑:建筑说明,总平面图,平面图,立面图,剖面图,节点大样,门窗大样,卫生间大样,门窗大样;结构:结构说明,机械成孔灌注桩设计总说明,危险性较大的分部分项工程,基础布置图,柱平法施工图,梁平法施工图,板平法施工图,坡道大样图,楼梯结构施工图;给排水:给排水说明,绿建设计专篇,系统原理图,喷淋平面图,给排水平面图,卫生间大样图;电气:电气说明,电气系统图,动力平面图,基础接地平面图,屋面防雷平面图,普通照明平面图,应急照明平面图,消防平面图,消防干线平面图;暖通:暖通说明,通风平面图等等。
建筑面积:31932.97,5873.62,96.12,5873.62,4645.55㎡地上层数:3,3,1,3,3层建筑高度:地下层数:高度类别:多层图纸深度:施工项目地址:贵州省设计时间:2022建筑风格:现代效果图:无
