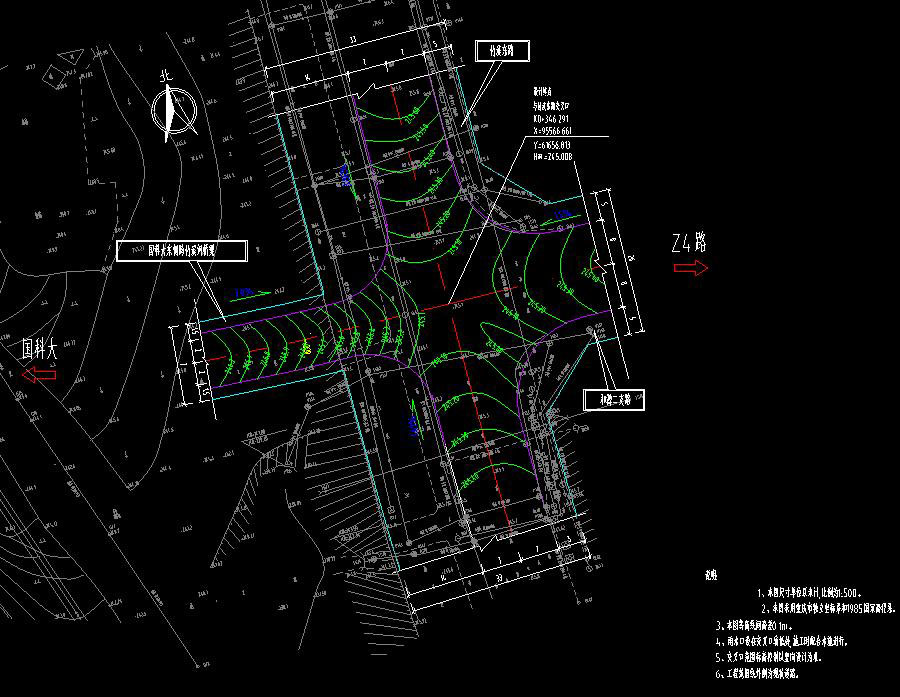

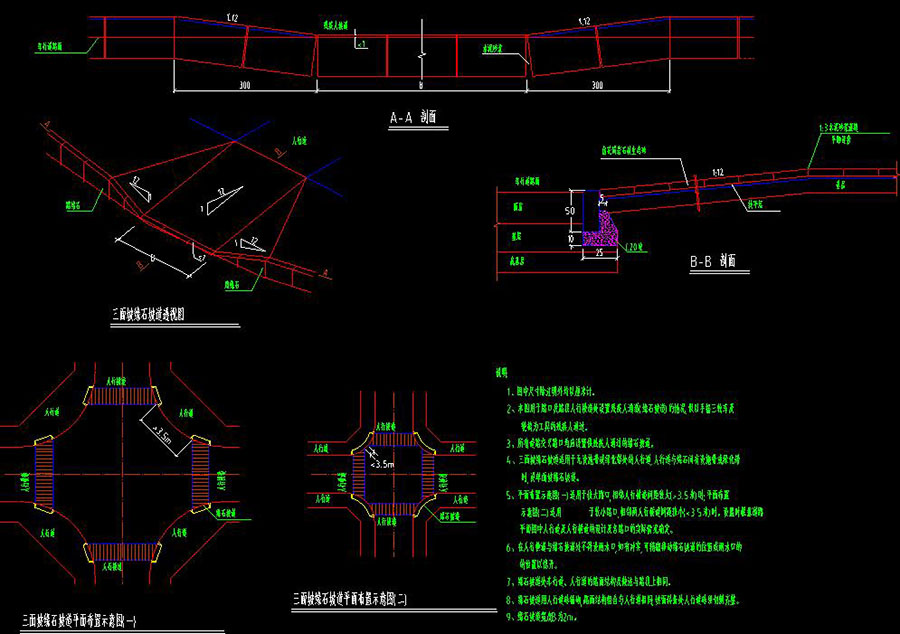

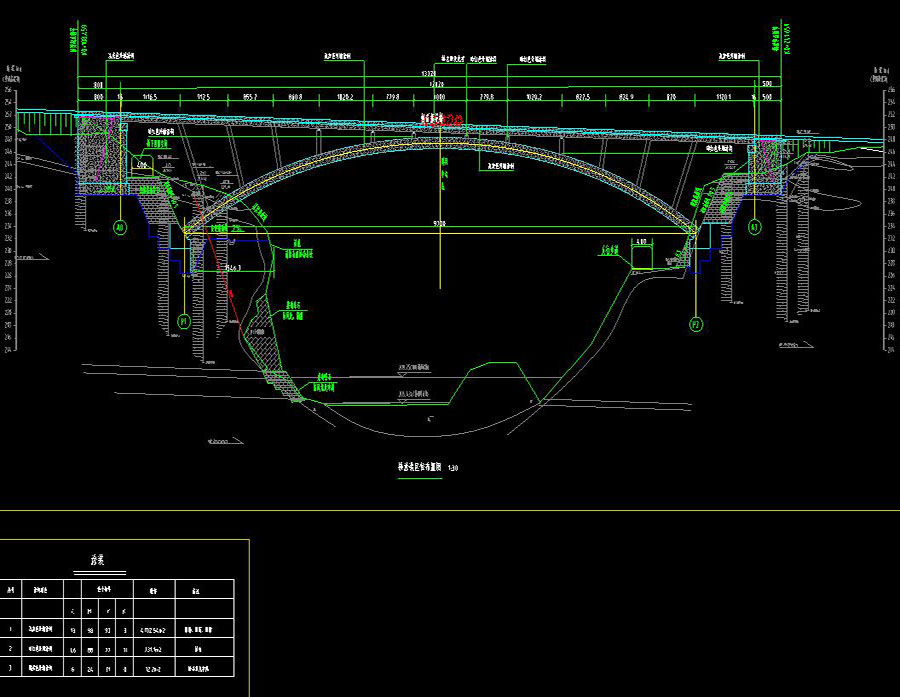

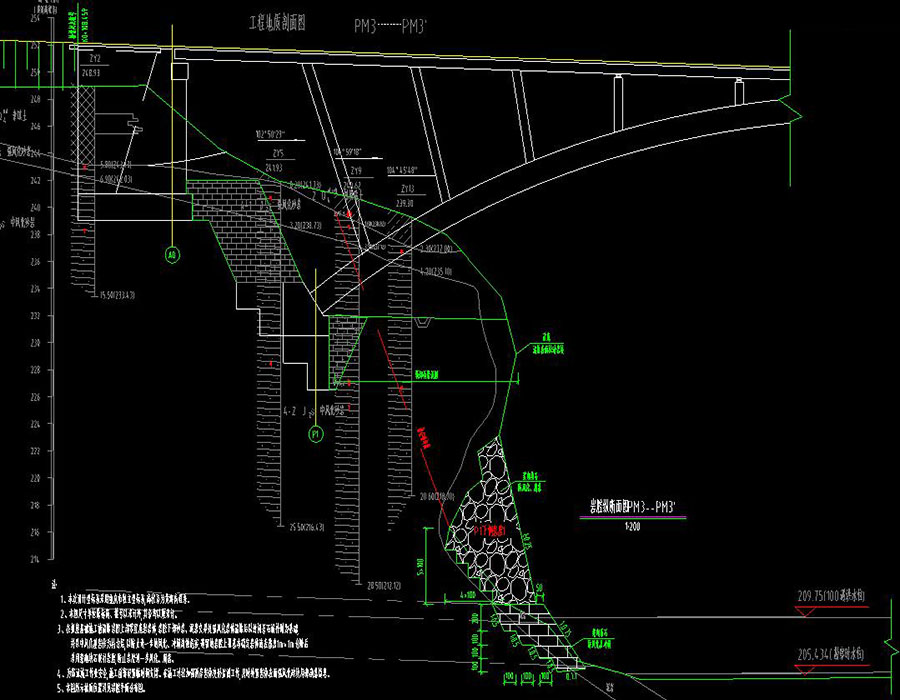

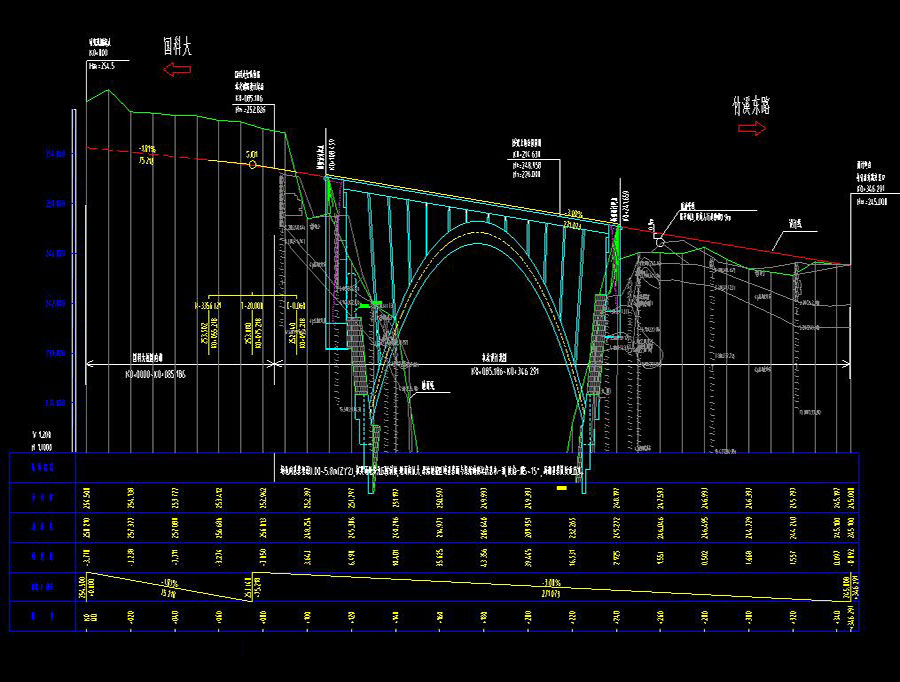

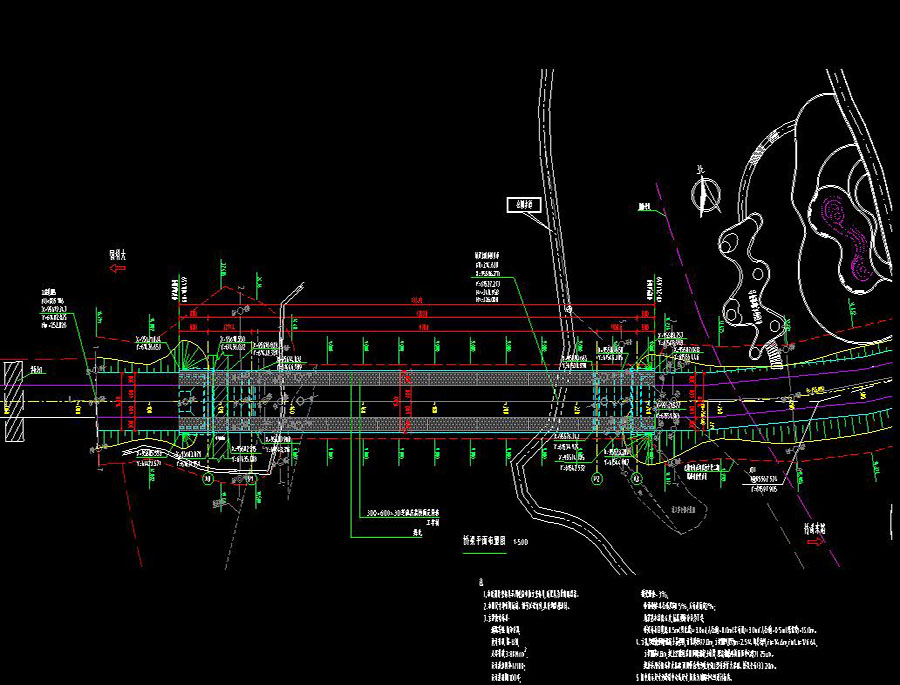

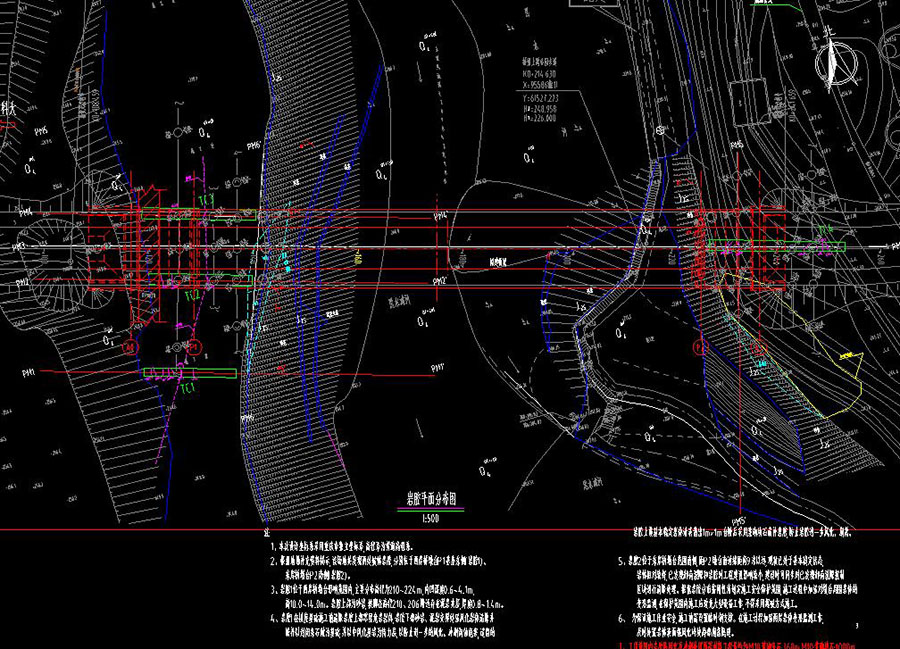

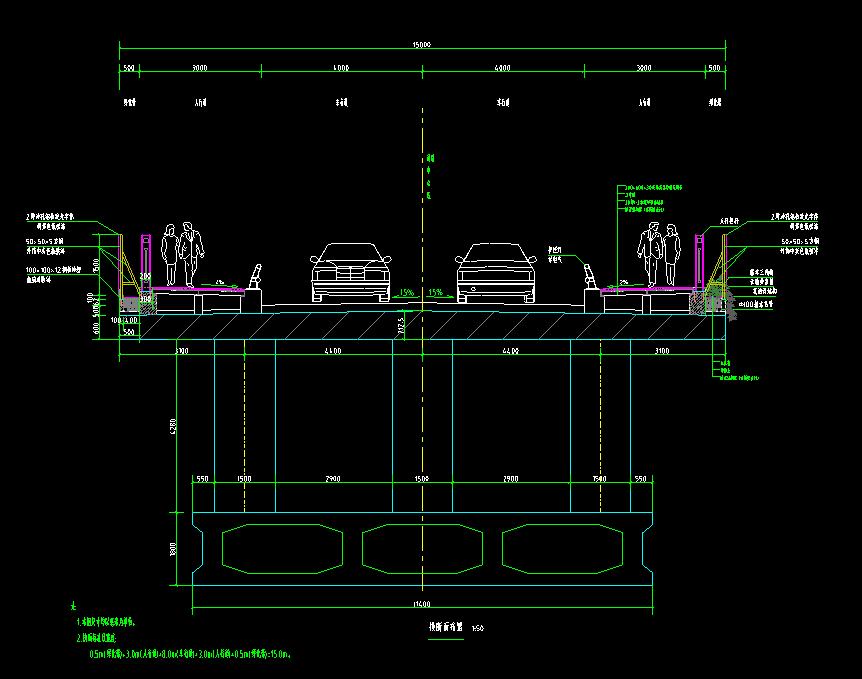

说明：本次设计道路为城市支路，设计速度20km/h，本次设计道路范围为K0 085.186～K0 346.291，长度约261.105m，其中K0 108.459~K0 241.659为桥梁段，长度为133.2m，双向2车道，路幅宽14m，路幅分配为3.0m（人行道） 4.0m（车行道） 4m（车行道） 3.0m（人行道）＝14m，设计内容含道路工程、交通工程、桥梁工程、管网工程、电照工程、附属工程。图纸包含：设计说明，区位图，道路标准横断面图，道路平面图，道路纵断面图，道路直线、曲线及转角一览表，道路逐桩坐标表，道路典型横断面图，路基横断面图，路基土石方数量表，路面结构及路缘石结构详图，人行道设计图，人行道残疾人通道图，盲道设计图，格架护坡大样图，人行道栏杆大样图，特殊路基处理大样图，特殊路基处理范围示意图，新旧路面搭接大样图，交叉口竖向设计图，道路土石方调配示意图；交通标志标线设计图，标准路段标线设计图，地面道路标线大样图，机动车导向箭头大样图，标志版面大样图，Φ89单立柱支撑结构，Φ140单立柱支撑结构，标志板卷边、滑动槽大样图，滑动槽铝与标志板连接大样图，横梁帽、柱帽大样图，多杆合一杆件大样图；全桥工程数量表，平面布置图，桥型布置图，横断面布置图，拱圈坐标表，主拱圈一般构造图，拱圈钢筋布置图，横梁钢筋布置图，立柱一般构造图，立柱钢筋布置图，桥面板一般构造图，桥面板钢筋布置图，拱座一般构造图，拱座钢筋布置图，桥台一般构造图，台帽钢筋布置图，垫石钢筋布置图，支座及预埋件构造图，人行道一般构造图，路缘石防撞栏杆构造图，伸缩缝一般构造图，桥面铺装构造图，桥面排水构造图，桥台搭板构造图，绿化带钢筋布置图，拱座冷却管构造图，台后锥坡一般构造图，主拱圈检修道大样图，施工工序图，过桥管线横断面布置图，岩腔平面分布图，岩腔处理立面图；给水消防说明，给水消防平面图，给水管线纵断面图，综合管网标准横断面图，给水节点坐标表，给水管道管沟开挖及回填图，给水节点大样图；海绵城市专篇设计说明，人行道设计图等等
