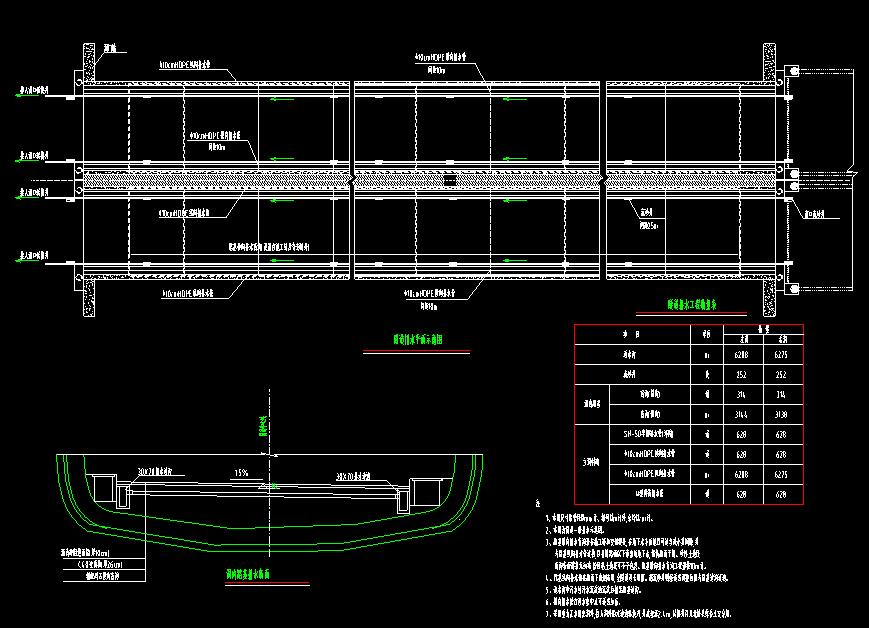

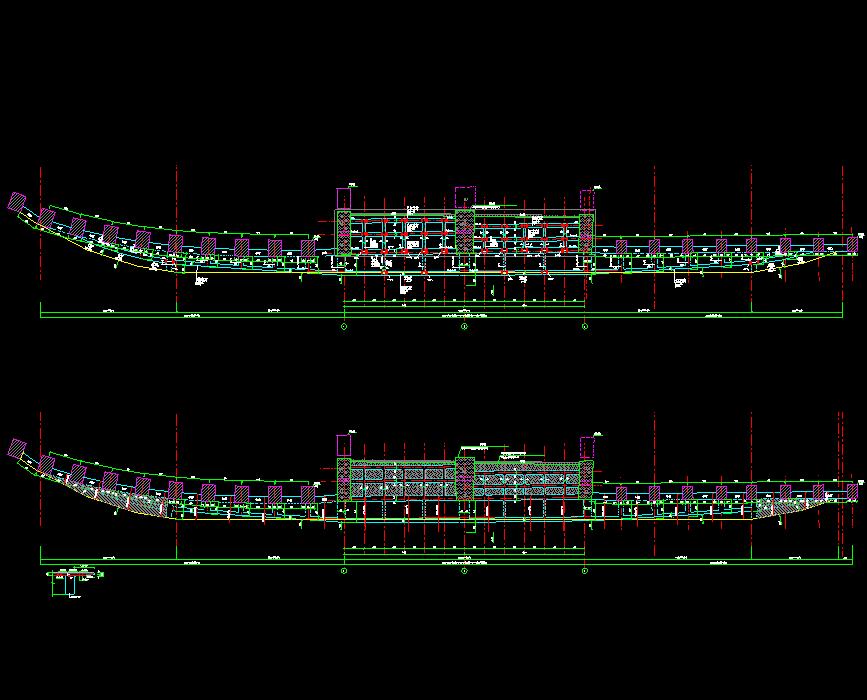

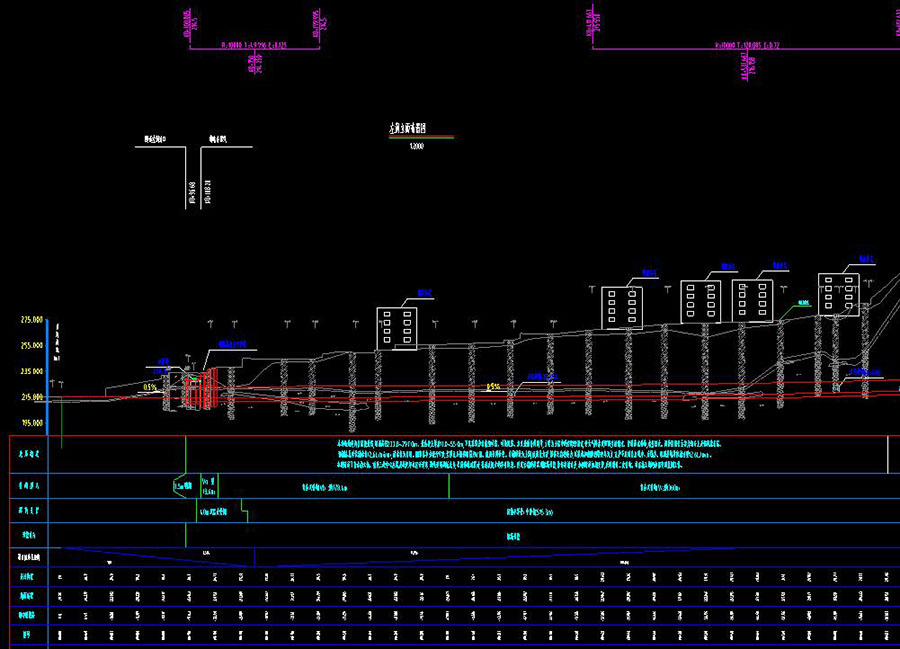

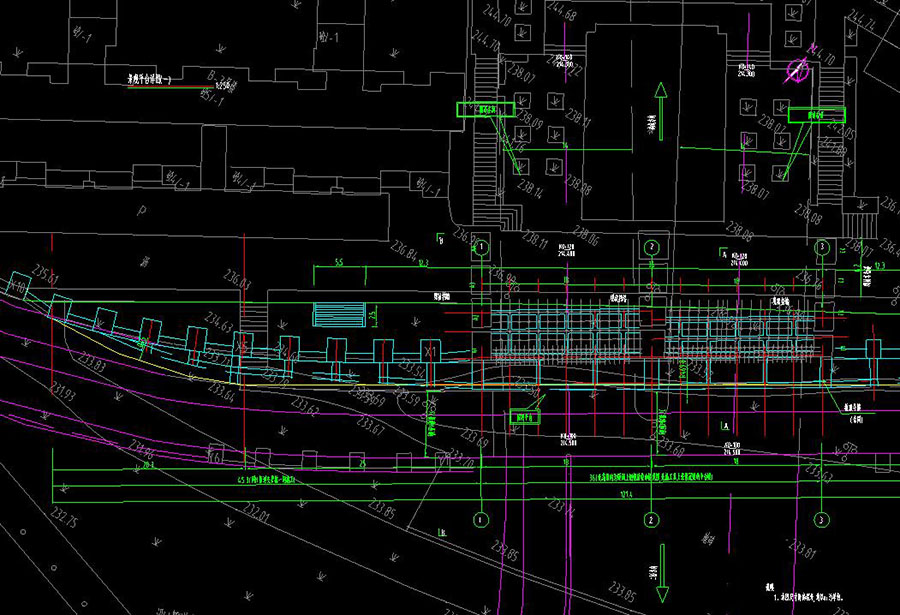

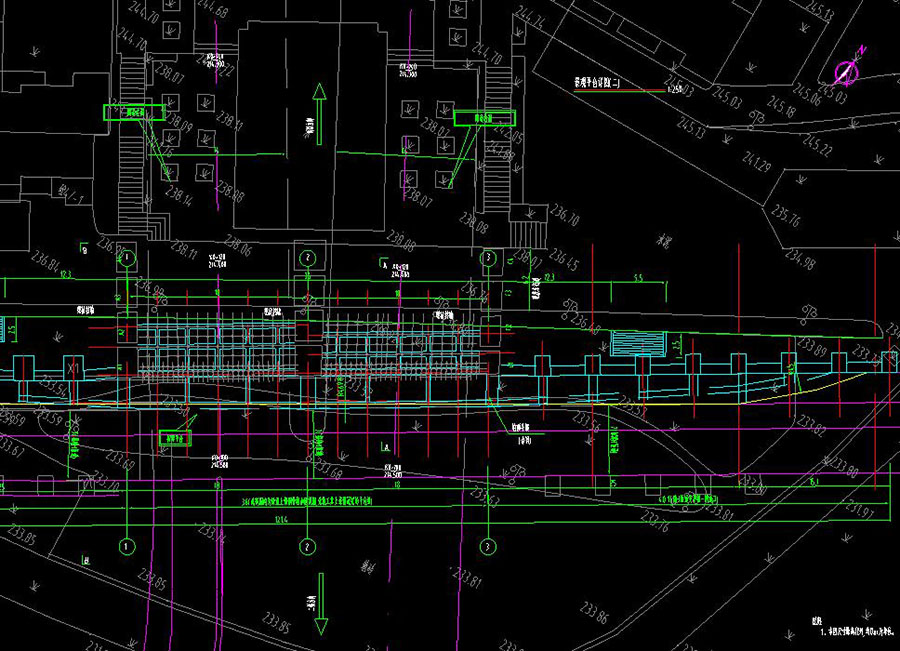

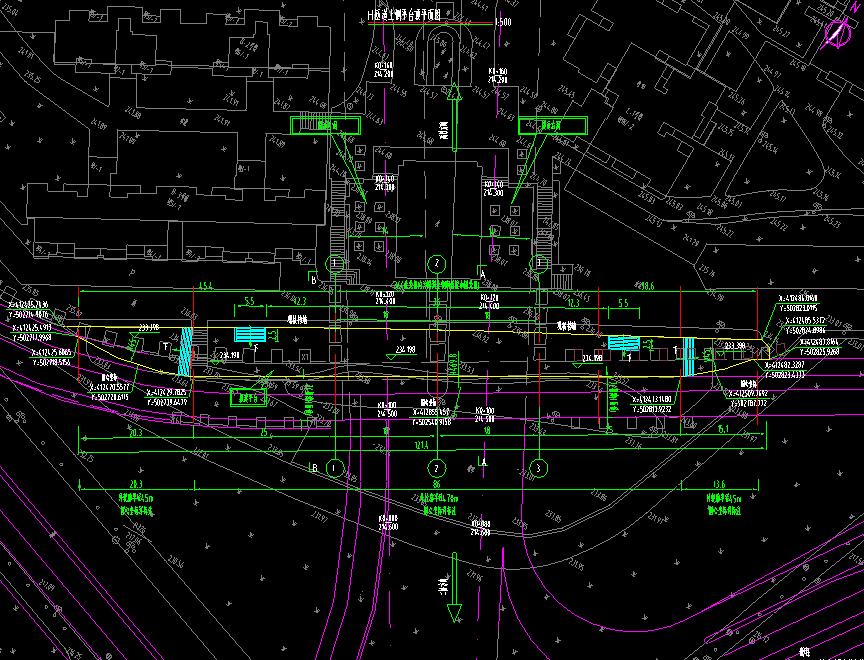

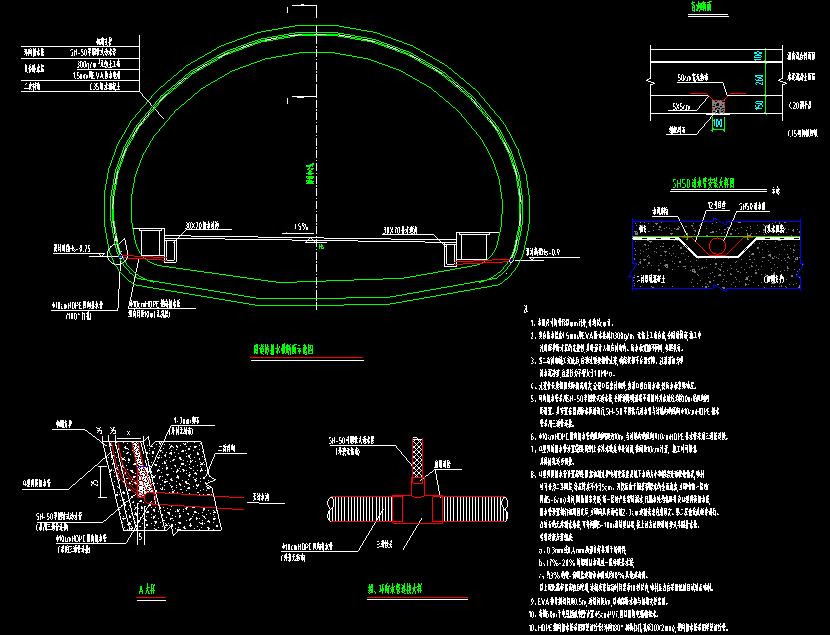

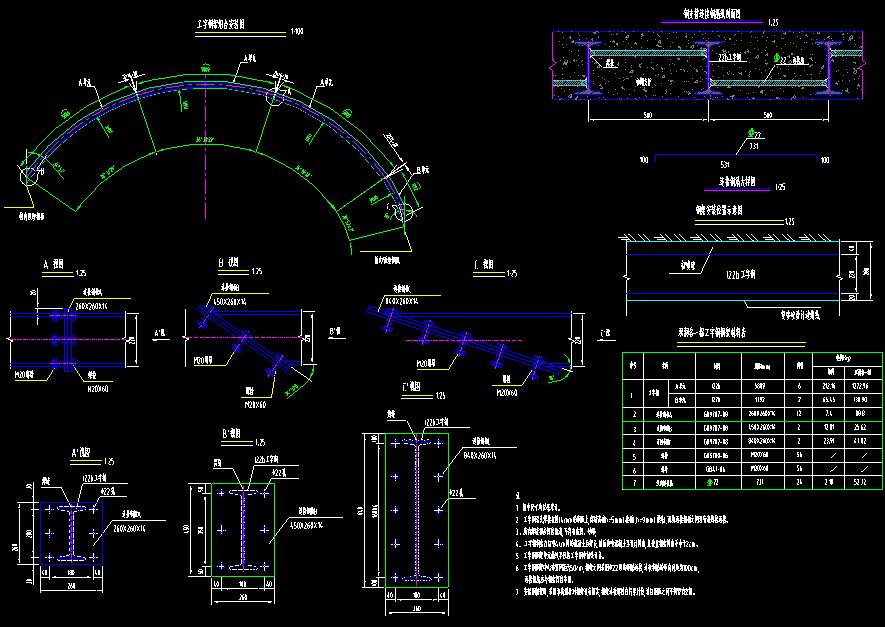

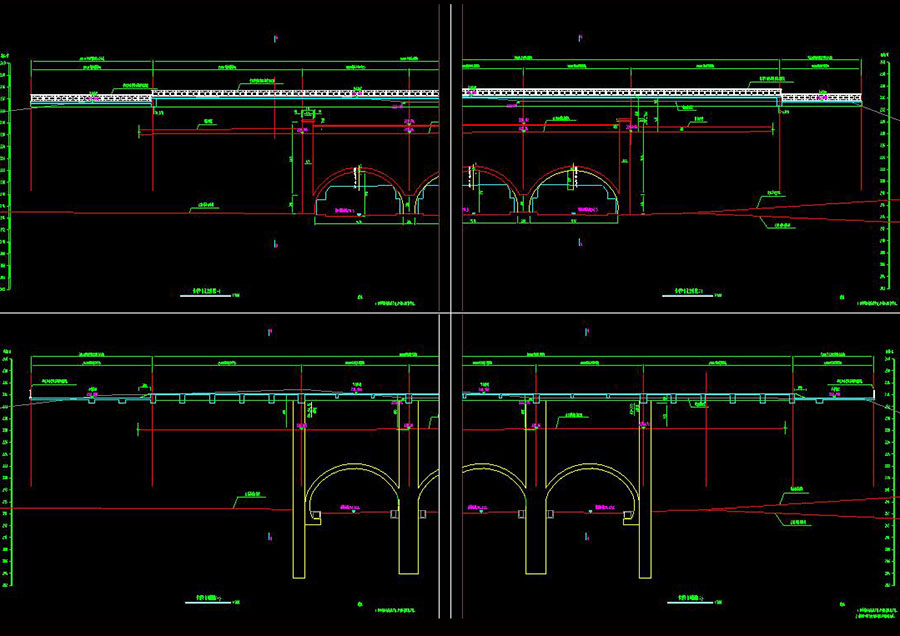

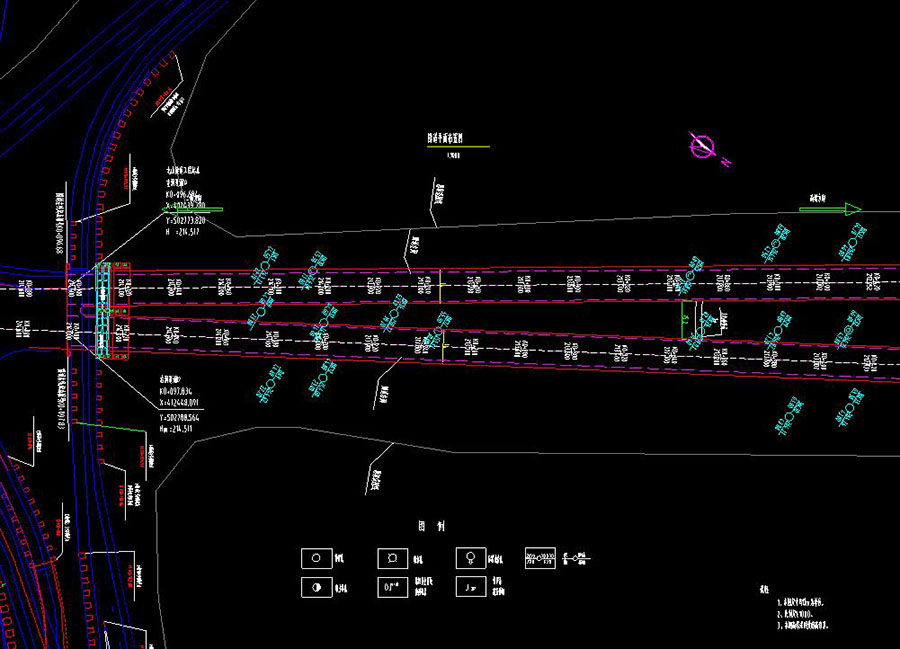

说明：本次设计北山隧道工程左线起于桩号K0 096.684，顺接北桥头综合交通体系工程，由南向北展线，止于桩号K3 258.963，顺接黑龙江路立交工程部分，左线全长3162.279米，左线K0 096.684-K3 240段为隧道段，长3143.316米，K3 240- K3 258.963段为路基段，长18.963米。左线设计车速为50Km/h，单洞断面宽为14米，单向3车道。北山隧道工程右线起于桩号K0 097.834，顺接北桥头综合交通体系工程，由南向北展线，止于桩号K3 254.069，顺接黑龙江路立交工程部分，左线全长3156.235米，右线K0 097.834-K3 235.106为隧道段，右线隧道段长3137.272米，在K3 235.106-K3 254.069段为路基段，长18.963米。右线设计车速为50Km/h，单洞断面宽为14米，单向3车道。图纸包含：道路部分：工程量表，区位图，道路横断面图，隧道平曲线表，隧道竖曲线表，隧道逐桩坐标表，土方横断面，道路路面及缘石结构详图， 人行道路面结构及树池大样图；土建部分：隧道工程数量表，隧道表，隧道平面、立面布置图，隧道建筑限界图，隧道内轮廓图，人行、车行横洞建筑限界及内轮廓图，配电横洞建筑限界及内轮廓图，隧道标准横断面，进口大管棚超前支护设计图，进出洞口施工图，人行洞，边沟转井大样图等；电气自控部分：供电工程数量汇总表，照明工程数量表，监控系统设备材料数量表，隧道电气部分，照明平面，隧道自控部分，自控平面；消防部分：隧洞给水消防设计说明及材料表，隧洞消防系统图，隧洞洞内ABC型消防洞室设计图，隧道消防给水平面图，消防水池总平面图，消防池工艺图，配电横洞消防图，辅助用房给排水、消防说明及材料表，给排水及消防平面图，卫生间大样图，消防蓄水池结构图，消防水池开挖平面图，消防水池剖面图等配电房、横洞建筑，配电房结构施工图，隧道通风，景观施工图
