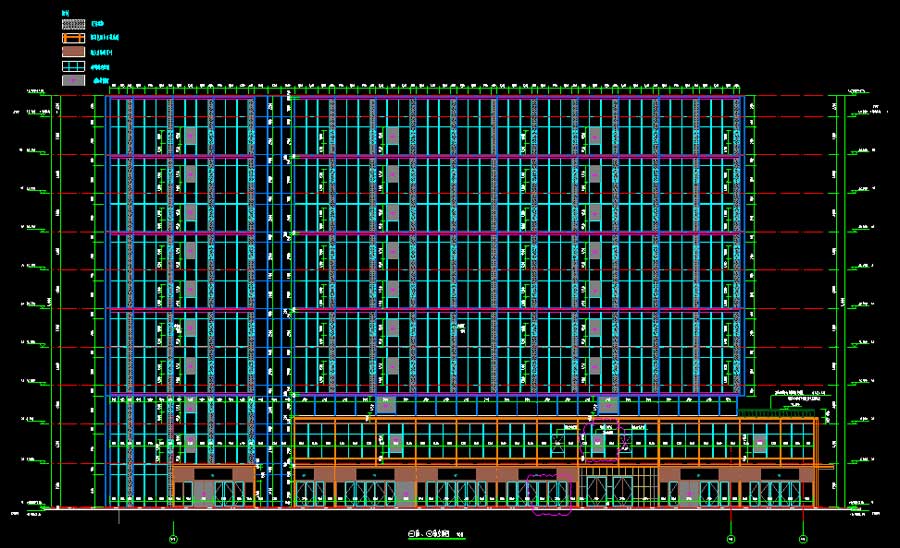

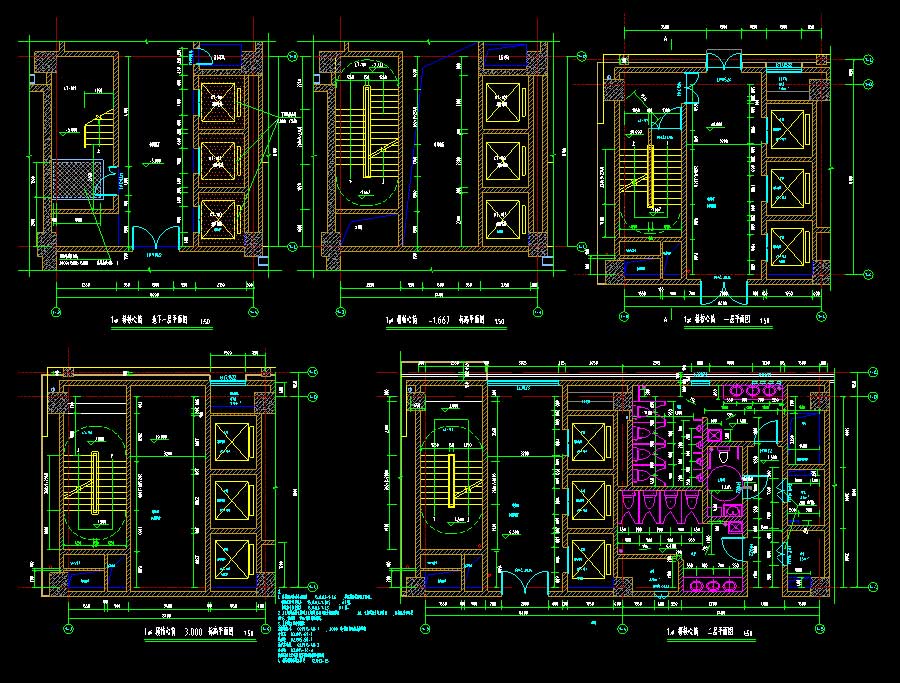

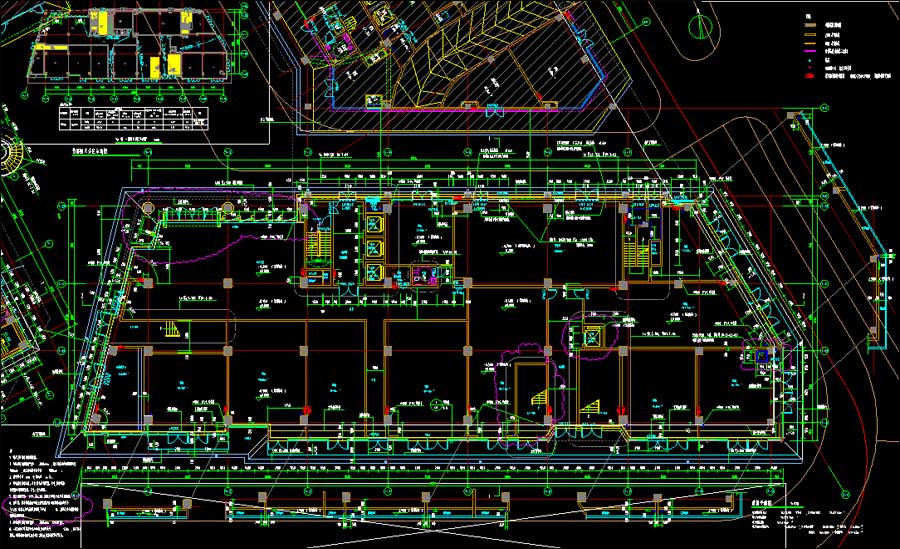

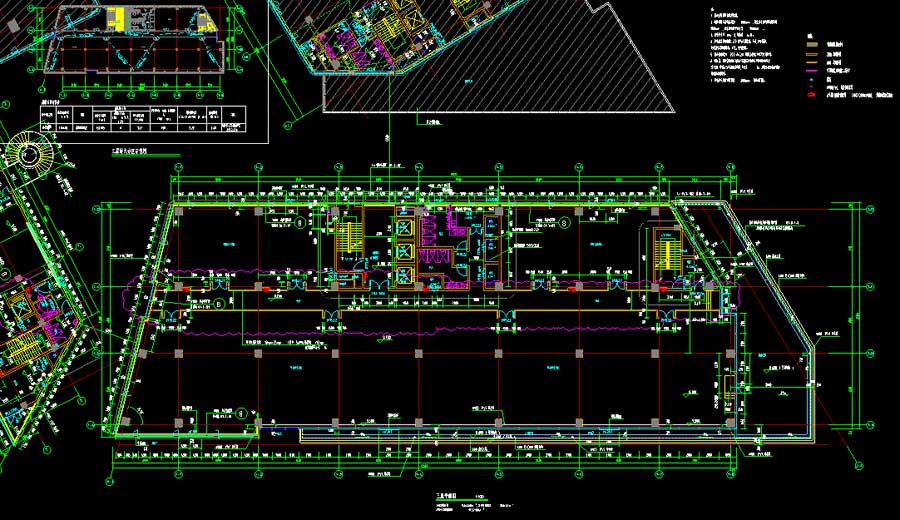

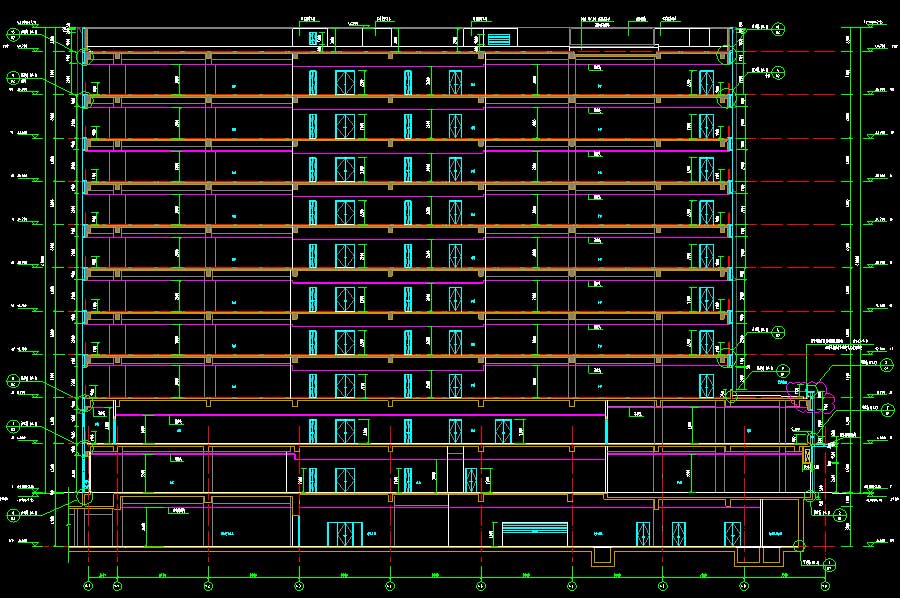

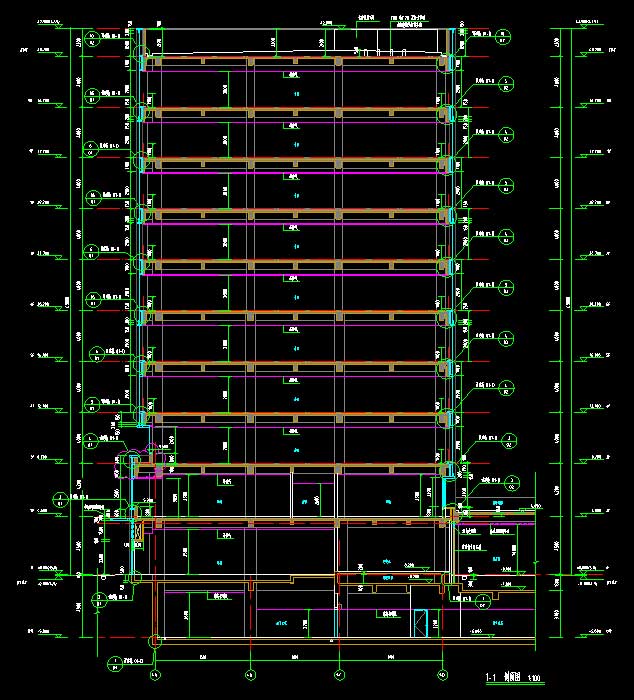

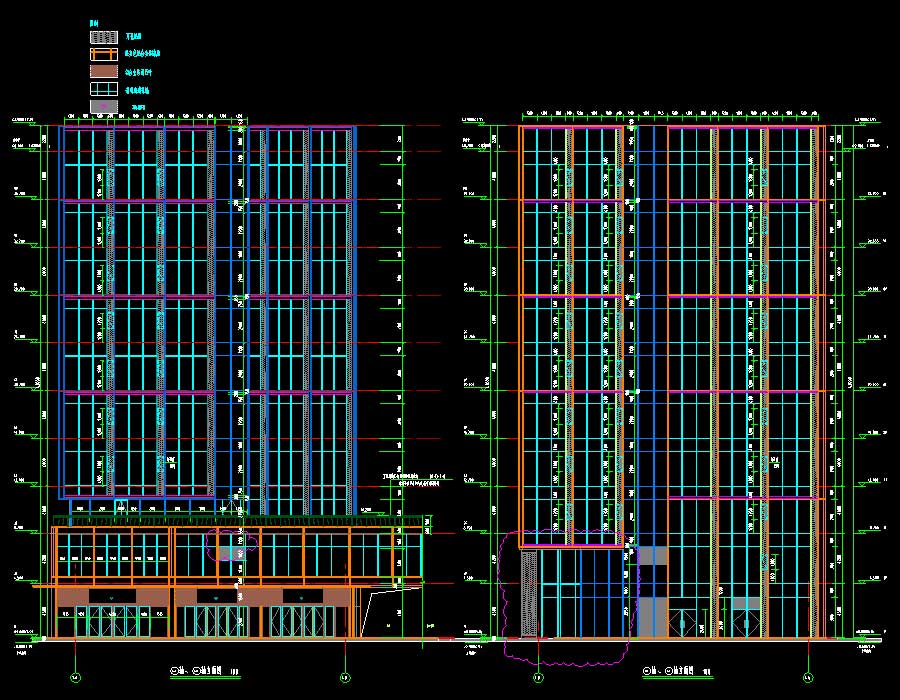

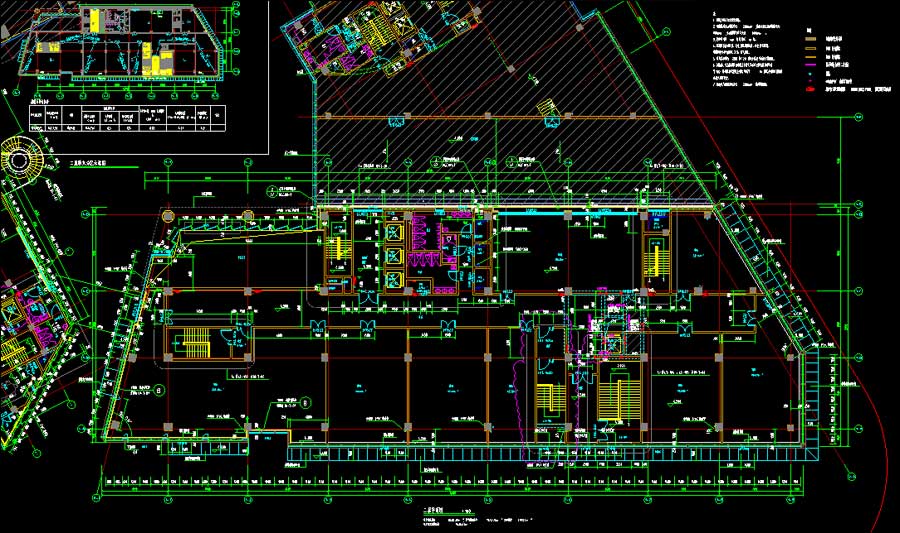

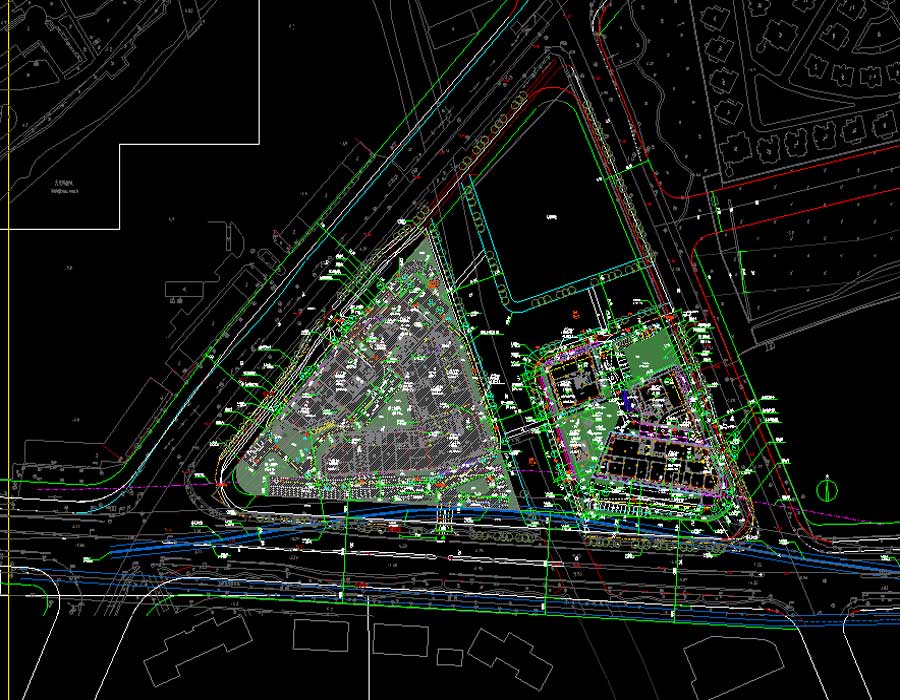

说明:该项目为某地东、西两地块办公酒店综合体建筑、结构施工图,项目包括1、2#商办楼,3、4、6、7#办公楼,5#酒店商业及东、西地块地下室。其中,4#商办楼地上2层,建筑高度为13.9米,建筑面积为1090.91平方米;2#商办楼地上5层,建筑高度为21.5米,建筑面积为3319.09平方米;1、3#商办楼,6、7#办公楼地上均为10层,建筑高度为40.9~41.4米,建筑面积为5400.01~15211.9平方米;5#酒店商业地上11层,建筑高度为41.4米,建筑面积为33705.44平方米;东、西地块地下室分别为地下1、2层,建筑面积分别为5954.64、15367.67平方米。图纸内容含:建筑:建筑说明,消防及安全设计专篇,节能设计专篇,绿建设计专篇,总平面图,平面图,立面图,剖面图,楼梯、墙身、节点详图,门窗表、门窗详图,核心筒平面放大图;结构:结构说明,绿色建筑设计专篇,柱平法施工图,柱截面详图,结构平面图,梁平法施工图,楼梯详图,墙身大样图,预制梁平面分布图,预制楼板平面分布图,汽车坡道详图等等。
建筑面积:15211.90,3319.09,7226.31,1090.91,33705.44,6074.04,5400.01㎡地上层数:10,5,10,2,11,10,10层建筑高度:41.2,21.5,40.9,13.9,41.4,41.4,41.4m地下层数:1,2层高度类别:高层图纸深度:施工项目地址:上海市设计时间:2016建筑风格:现代效果图:无
