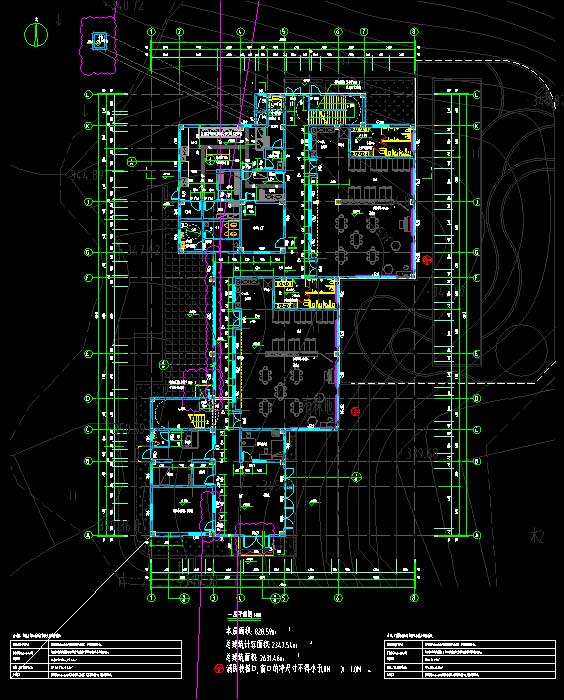

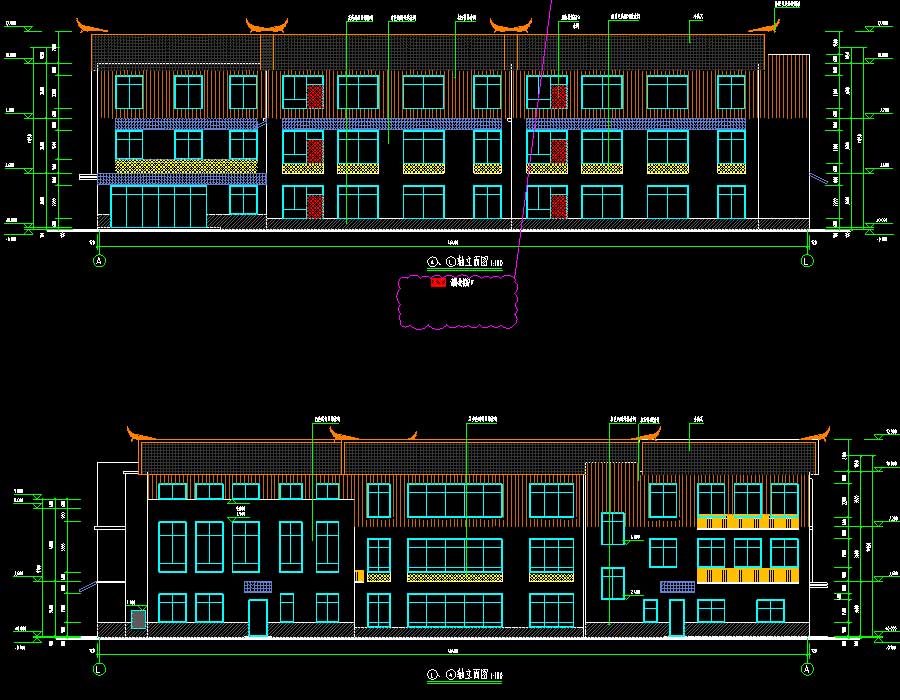

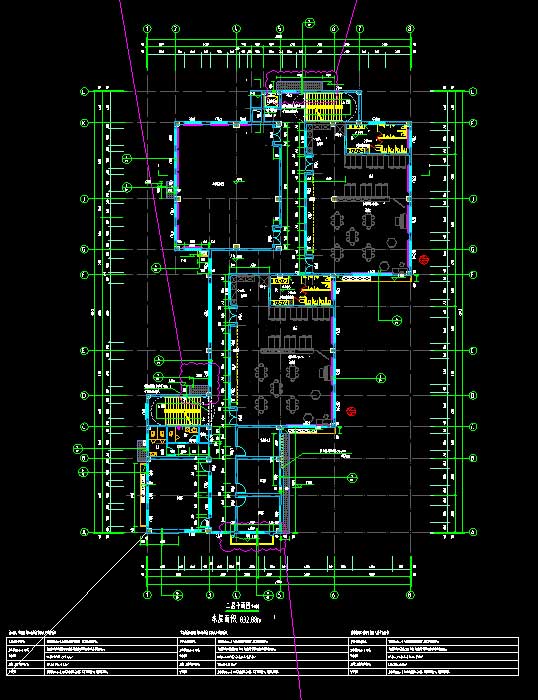

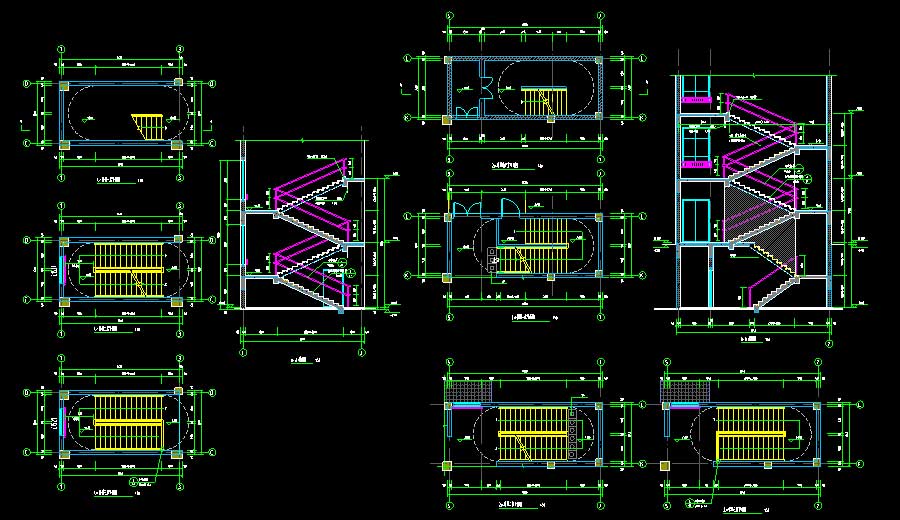

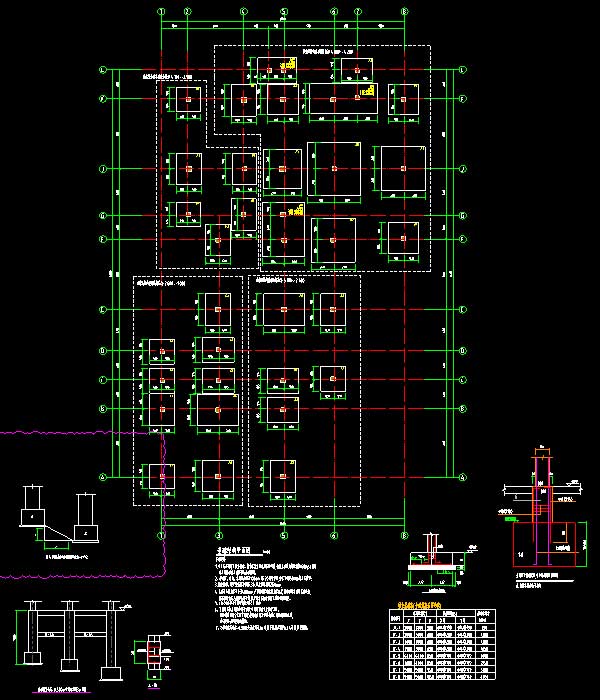

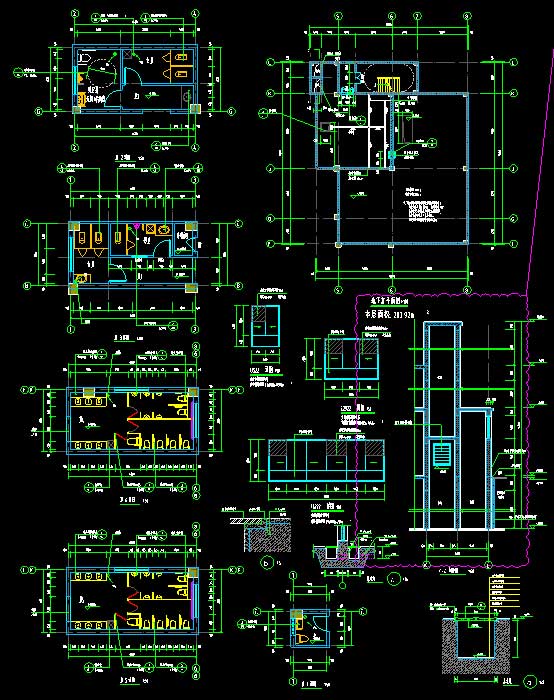

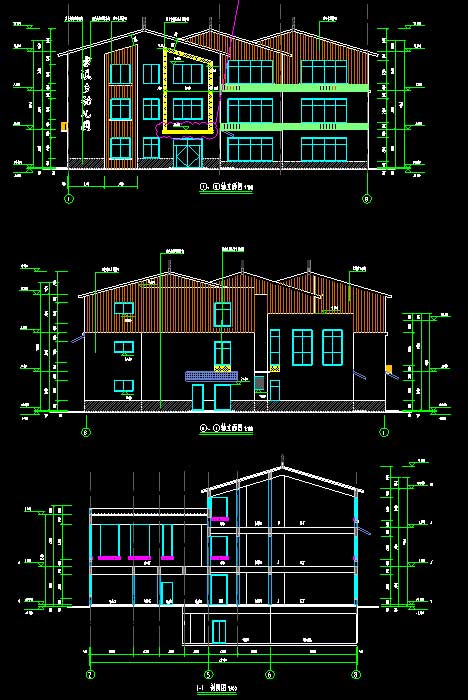

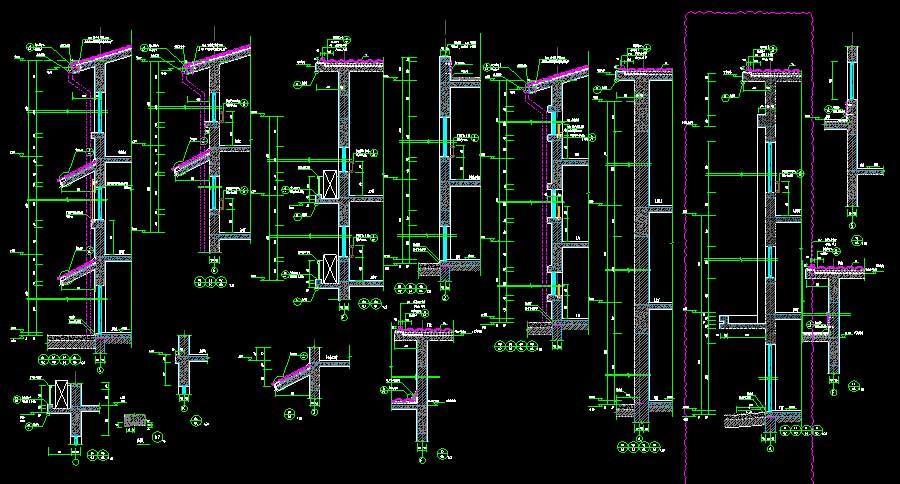

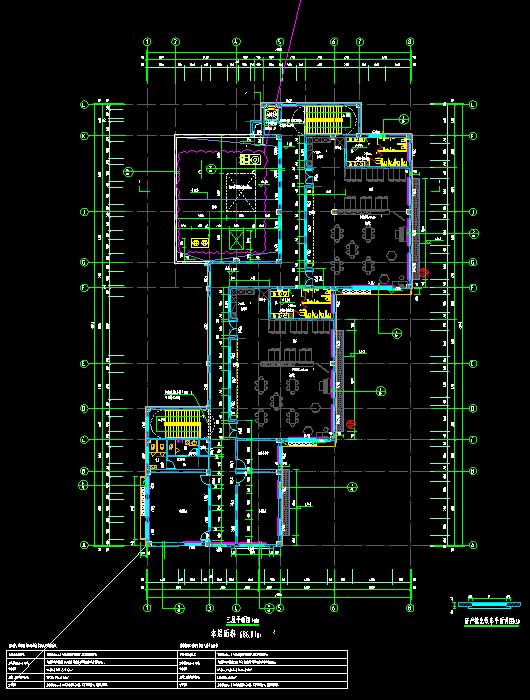

说明:该项目为某地幼儿园建筑、结构、给排水、电气、采暖通风施工图(含挡墙、景观、装饰、审查意见书,结构专业缺少部分图纸)。抗震设防烈度为6度,主要结构形式为框架结构,建筑高度为11.95米,地上层数3层,地下层数为1层,总建筑面积为2631.46平方米。图纸内容含:建筑:建筑说明,总平面图,平面图,立面图,剖面图,楼梯详图,节点详图,卫生间详图;结构:结构说明,坡屋面结构补充说明,基础结构平面图,水泵房结构平面图,基础梁结构平面配筋图,柱结构平面图,梁结构平面图,板结构平面图,楼梯详图;给排水:给排水说明,室外给水平面图,抗震设计说明与大样,喷淋系统原理图,给水系统原理图,排水系统原理图,给排水平面图,喷淋平面图;电气:电气说明,配电系统图,电气平面图,照明平面图,插座干线平面图,应急照明平面图,基础接地平面图,屋顶防雷平面图,消电设计说明,消电系统图,火灾报警平面图;暖通:暖通说明,通风平面图等等。
建筑面积:2631.46㎡地上层数:3层建筑高度:11.95m地下层数:1层高度类别:低层图纸深度:施工项目地址:浙江省设计时间:2019建筑风格:现代效果图:无
