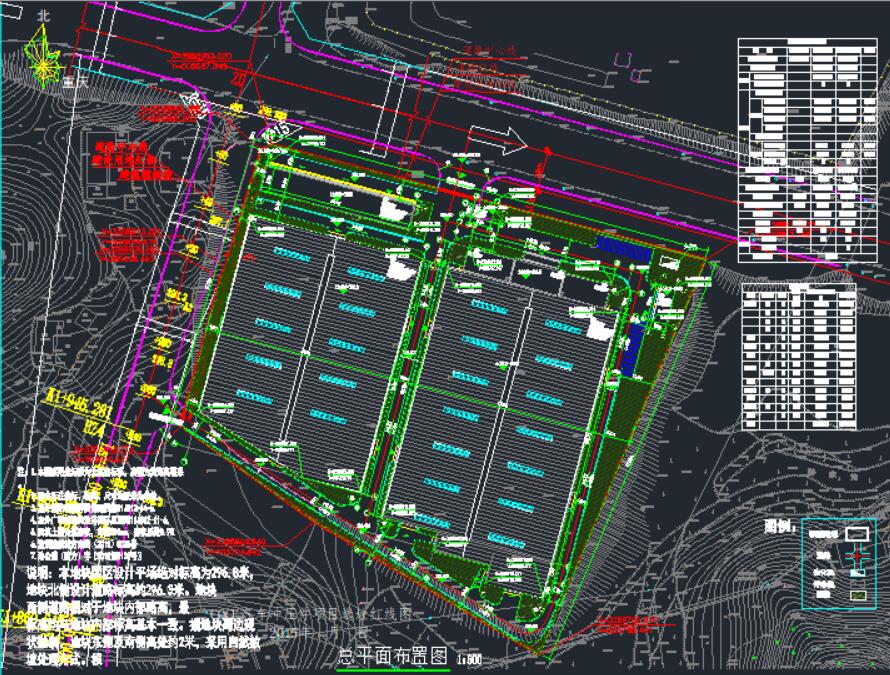

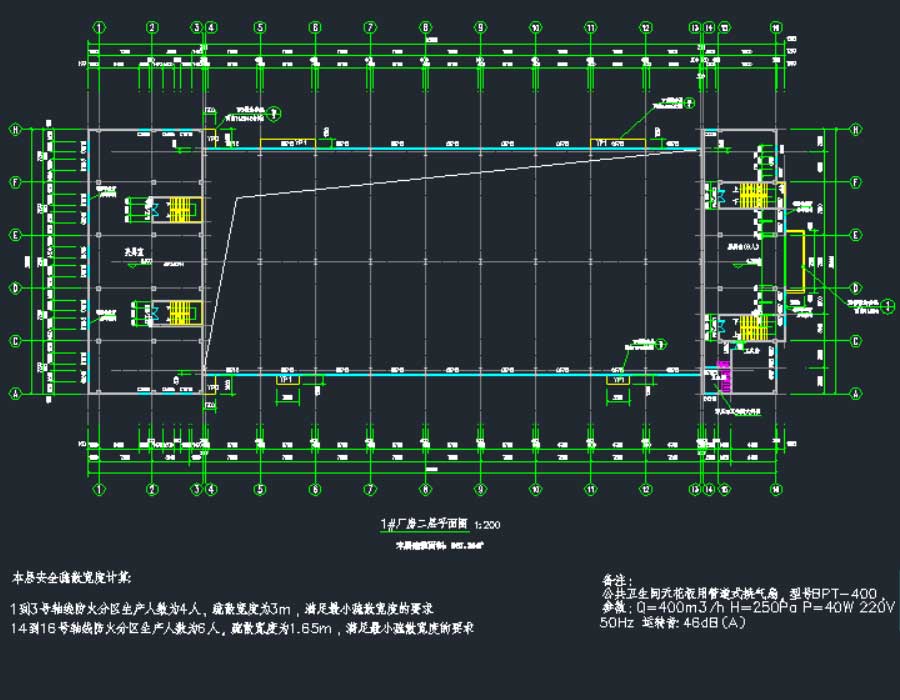

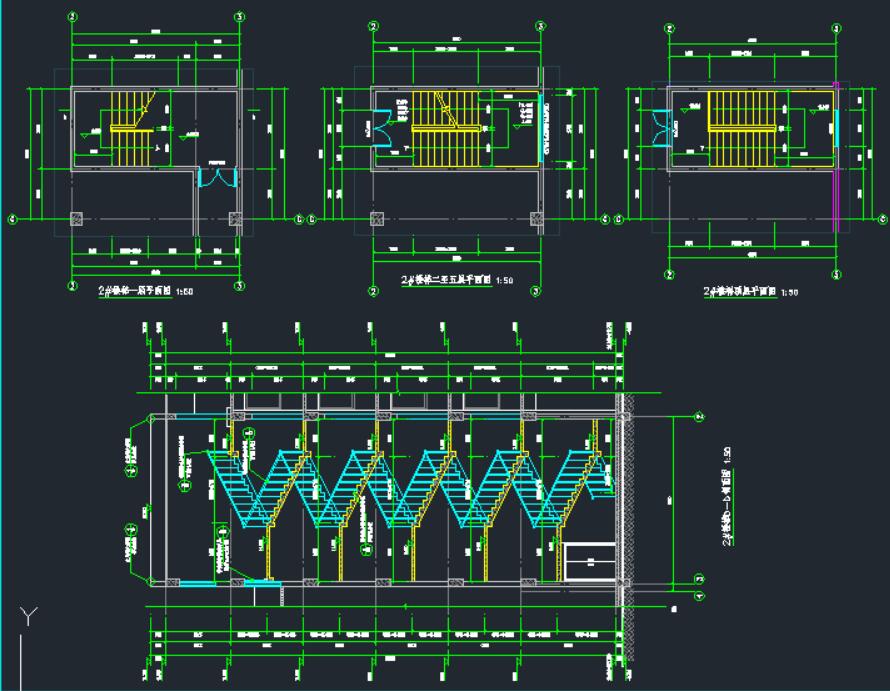

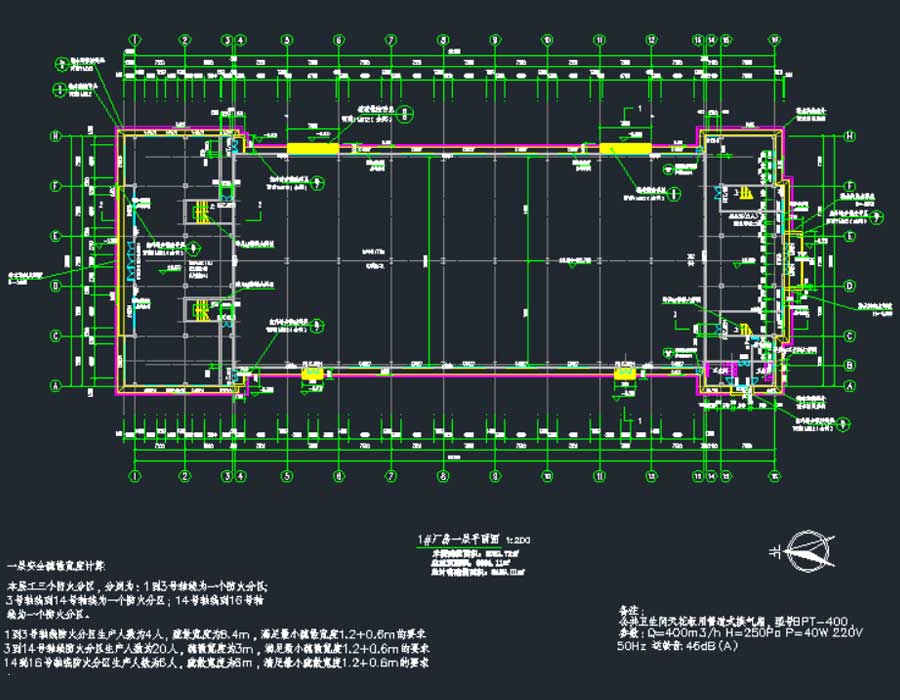

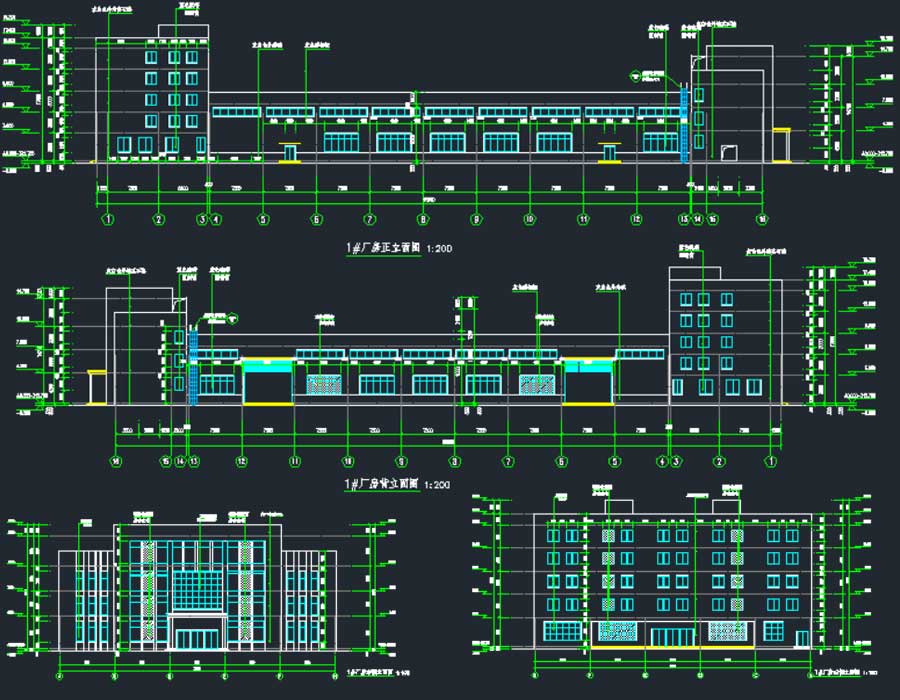

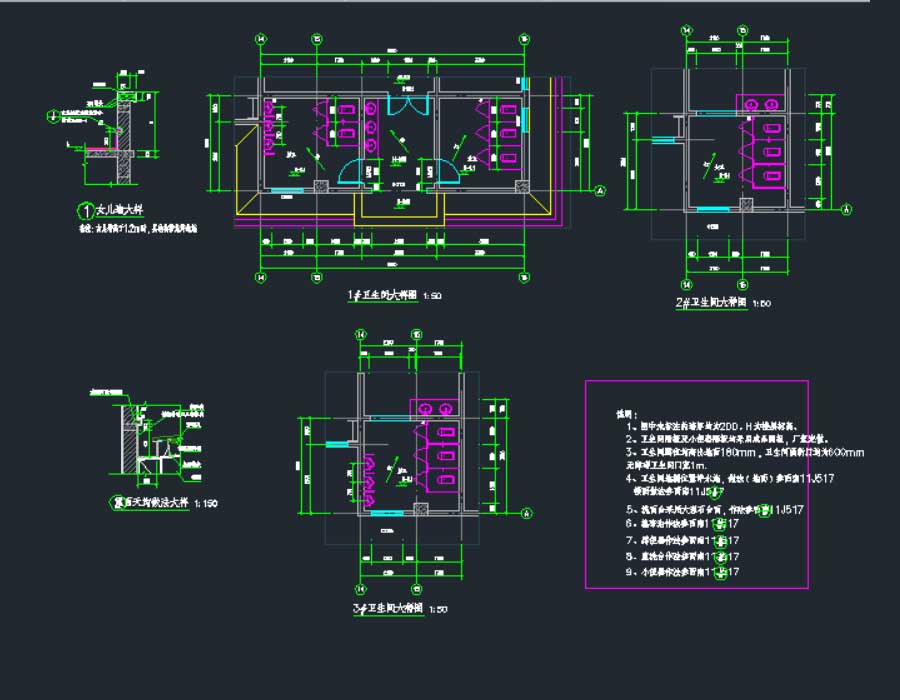

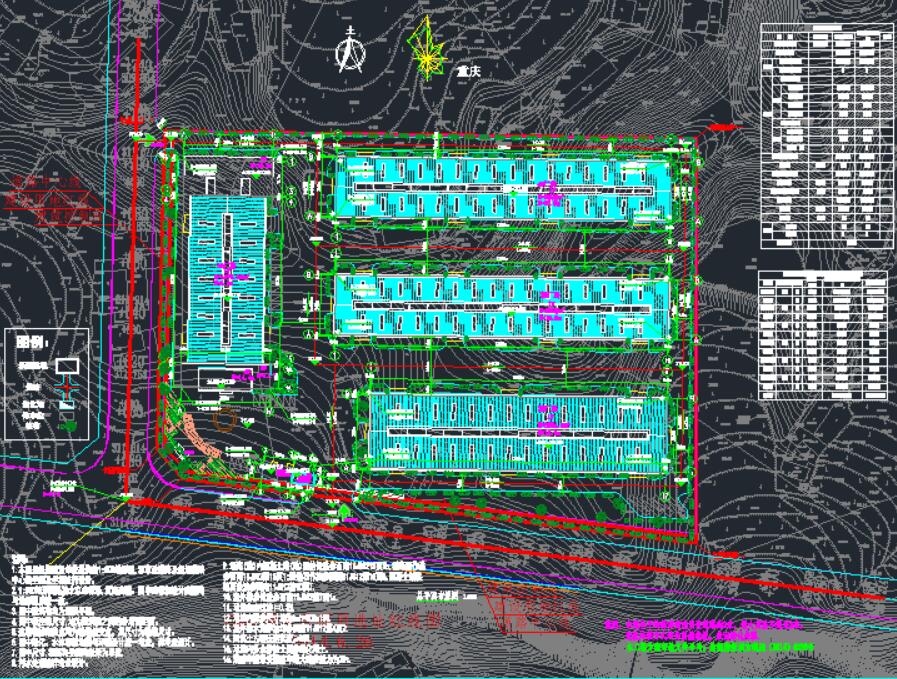

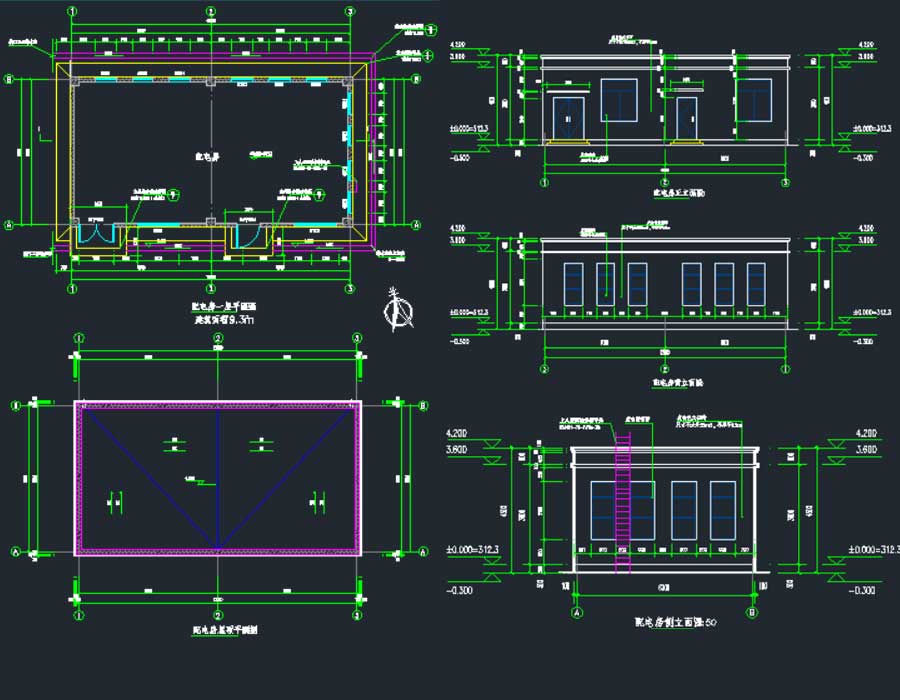

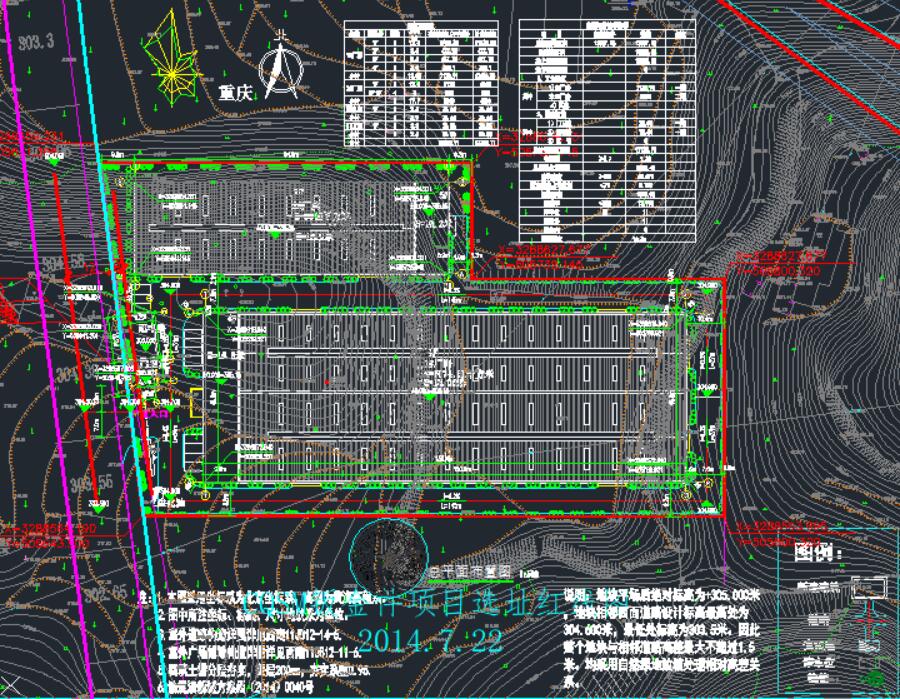

说明:某汽车冲焊件生产线项目—多栋厂房及配套建筑、结构、给排水、电气施工图以及云计算书、概算、效果图,含文本方案和初设图纸。其中,盛阳项目分为6个子项目,分别为1#~4#厂房和门卫室、配电房。建筑面积为17031.24平方米,1#为地上5层,其它均为1层,结构形式厂房为钢结构,门卫室、配电房为框架结构,使用年限为50年,抗震设计烈度为6度,其中1#厂房两侧为多层生产辅助用房为框架结构。鑫源项目分为5个子项目,分别为1#~3#厂房和门卫室、配电房。建筑面积为10218.71平方米,1#厂房为地上4层,2#厂房为地上5层,门卫室、配电房均为1层,结构形式厂房为钢结构,门卫室、配电房为框架结构,使用年限为50年,抗震设计烈度为6度,其中1#厂房两侧为多层生产辅助用房为框架结构。玺恩项目分为4个子项目,分别为1#~2#厂房和门卫室、配电房。建筑面积为19863.97平方米,1#、3#厂房为地上4层,2#厂房为地上2层,门卫室、配电房均为1层,结构形式厂房为钢结构,门卫室、配电房为框架结构,使用年限为50年,抗震设计烈度为6度,其中1#和2#厂房两侧为多层生产辅助用房为框架结构。图纸内容含总平面布置图、绿化/消防布置总图、建筑总说明、各单体平/立/剖面图、楼梯大样图、卫生间及节点大样图、门窗表及大样、墙身大样和钢构说明、基础平面图及详图、地脚螺栓平面图、屋面支撑/檩条系统平面图、屋面气楼骨架/檩条平面图、立面支撑/檩条图、GJ大样、结构总说明、柱定位图及详图、梁/板配筋图、楼梯详图等和给排水总说明、给排水总平面图、各单体给排水系统图及平面图、卫生间给水大样和电气说明、配电房高/低压配电系统图、低压配电系统图、照明及防雷接地平面图、防雷接地基础平面图、强弱电外网总平面图、强弱电手孔井大样图等以及计算书。
