建标库图纸模型 > 多类专业 > 住宅 > 某地块多栋高层住宅楼全专业施工图3726410601
<< 返回列表
某地块多栋高层住宅楼全专业施工图3726410601文件大小:977.56M推荐人:小舒图纸张数:691张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:10048.82,7901.53,4129.167904.73,7909.29,5275.45,1518.9,6595.266603.54,7475.410050.2,6594.36594.37472.05,10050.2,2126.22,7904.73,7904.73,6596.7,7907.72,6162.75,7918.85,7908.02,6425.29,1399.42,2200.3㎡地上层数:22,18,12,18,18,12,3,15,15,17,22,15,15,17,22,3,18,18,15,18,18,18,18,18,3,3层建筑高度:63.95,52.35,34.95,52.35,52.35,34.95,12.15,43.65,43.65,49.45,63.95,43.65,43.65,49.45,63.95,12.15,52.35,52.35,43.65,52.35,52.35,52.35,52.35,52.35,12.15,12.15m地下层数:1,2层高度类别:高层图纸深度:施工项目地址:江苏省设计时间:2021建筑风格:现代效果图:无

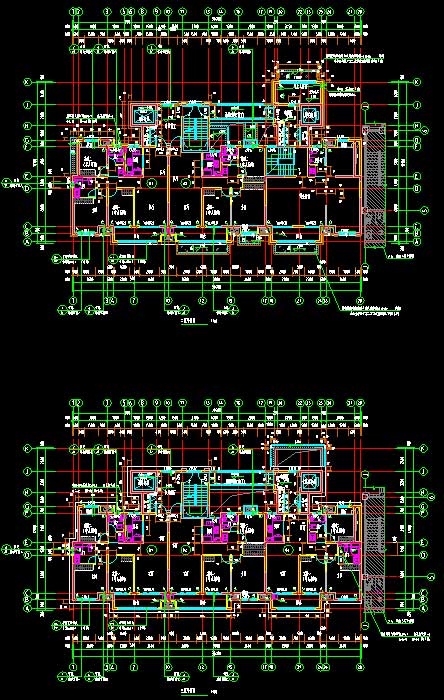

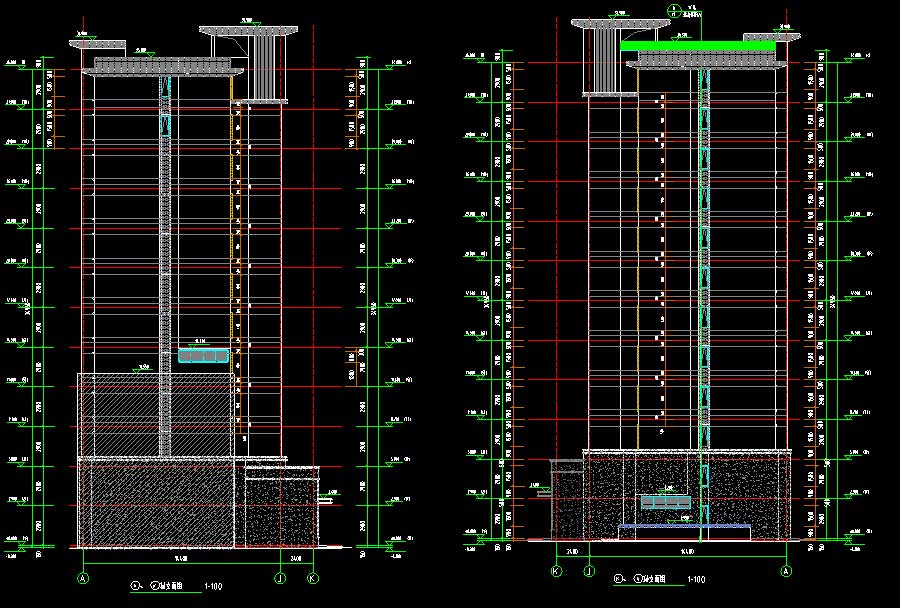

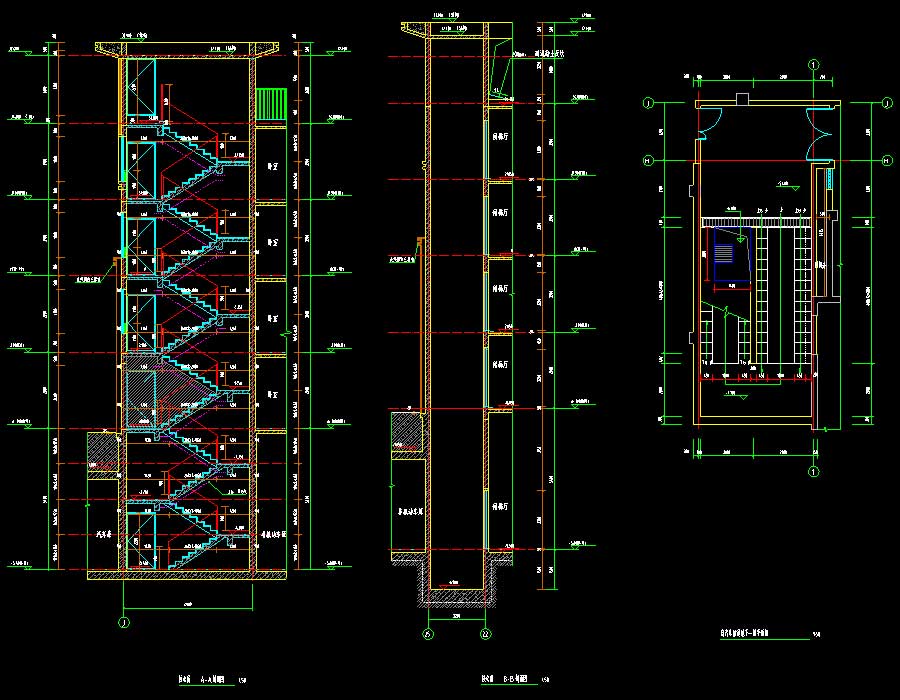

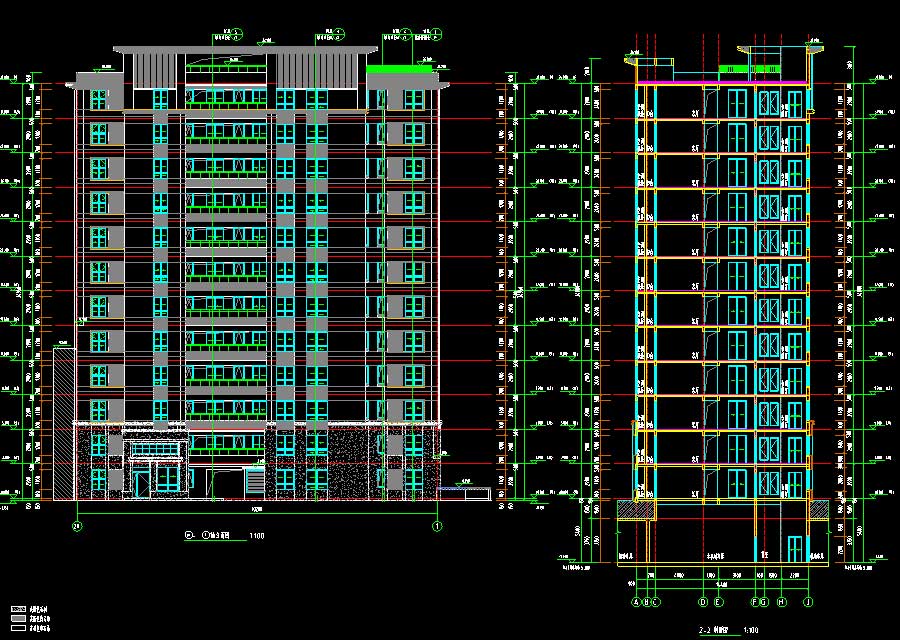

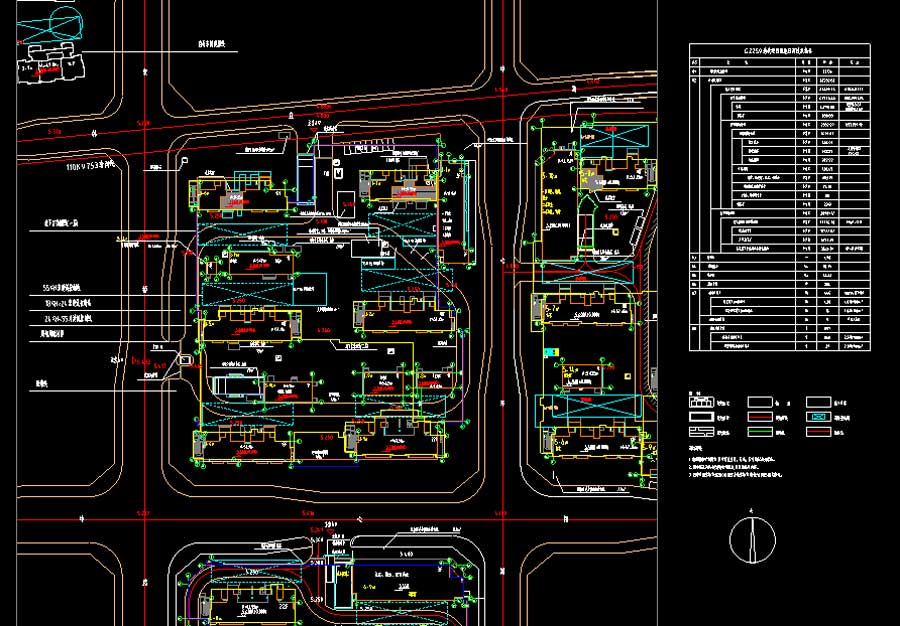

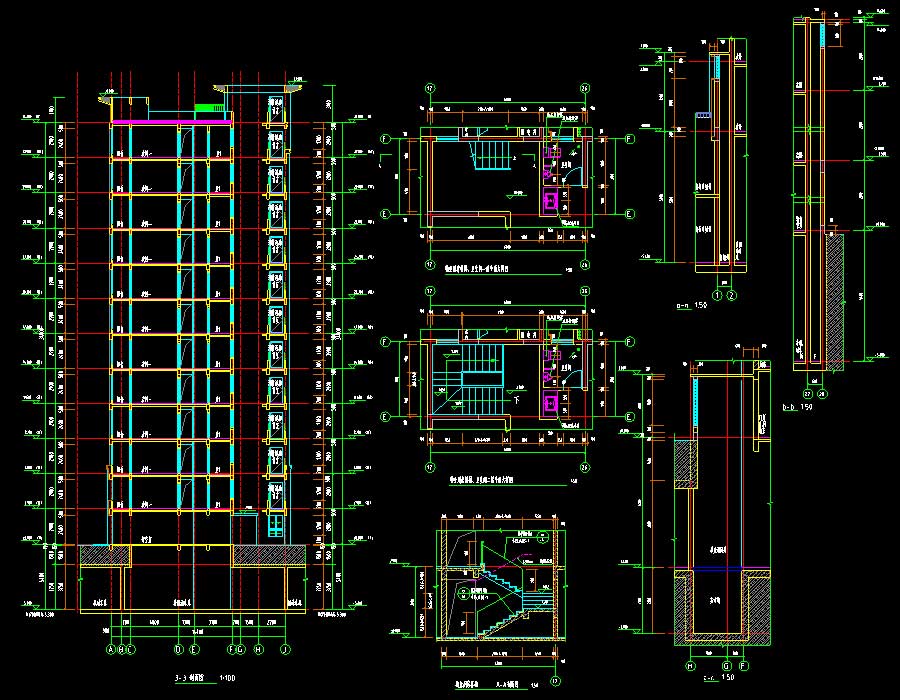

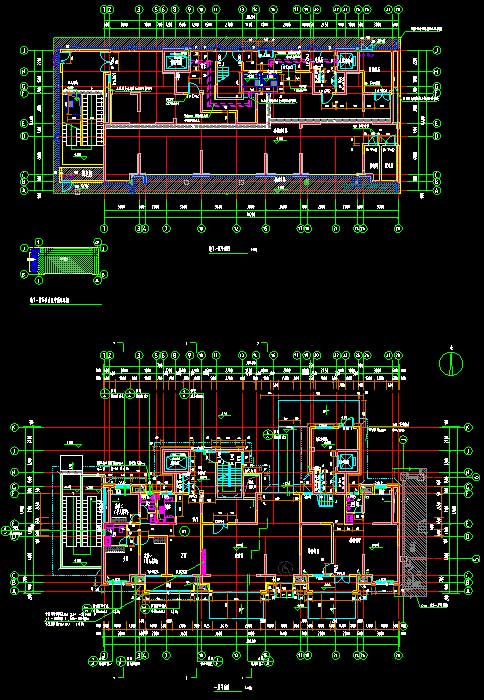

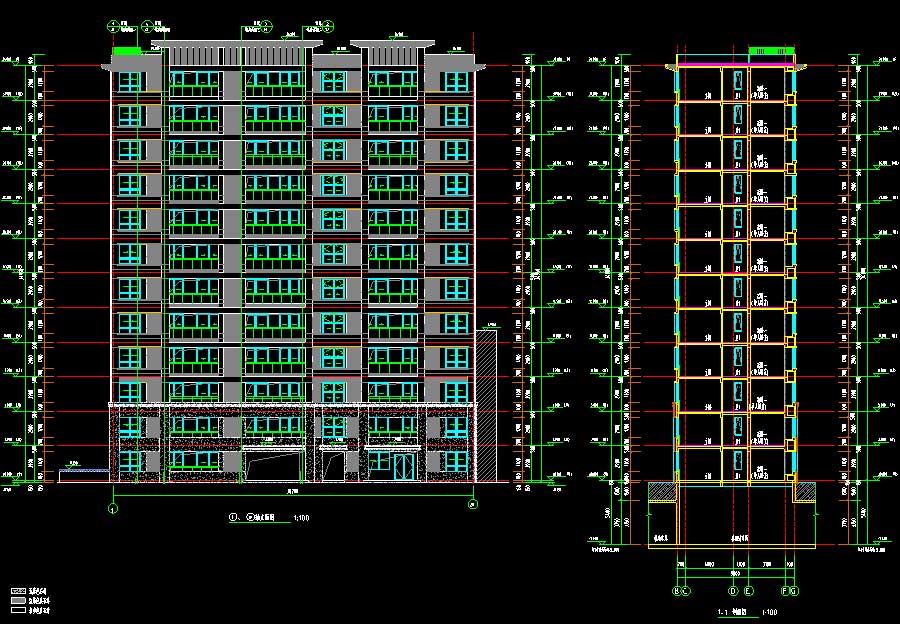

说明:该项目为某地块多栋高层住宅楼建筑、结构、给排水、电气、采暖通风施工图(含智能化、景观),项目包括3-1~3-6#住宅楼,3-7#商业,4-1~4-8#住宅楼,4-9#商业,5-1~5-8#住宅楼,5-9#、5-10#商业,C地库,D地库及E地库。其中,商业楼地上层数均为3层,建筑高度均为12.15米,建筑面积为1399.42~2200.3平方米;3-3#、3-6#住宅楼地上层数均为12层,地下层数均为1层,建筑高度均为34.95米,建筑面积分别为4129.16、5275.45平方米;4-1、4-2#4-5、4-6#5-3#地上层数均为15层,4-1、4-2#地下层数为2层,4-5、4-6#5-3#地下层数为1层,建筑高度均为43.65米,建筑面积为6595.26~6603.54,平方米;4-3#、4-7#地上层数均为17层,地下层数均为1层,建筑高度均为49.45米,建筑面积分别为7475.4、7472.05平方米;3-2#、3-4#、3-5#、5-1#、5-2#、5-4~5-8#地上层数均为18层,3-2#、3-4#、3-5#、5-1#、5-2#地下层数均为1层,5-4~5-8#地下层数均为2层,建筑高度均为52.35米,建筑面积为6162.75~7918.85平方米;3-1#、4-4#、4-8#地上层数均为22层,3-1#地下层数为2层,4-4#、4-8#地下层数均为1层,建筑高度均为63.95米,建筑面积为10048.82~10050.2平方米;C地库为地下2层,建筑面积为17377.17平方米,D地库E地库均为地下1层,局部2层,建筑面积分别为30150.17、18531.51平方米。图纸内容含:建筑:建筑说明,平立剖面图,大样、户型详图,楼、电梯、墙身大样,门窗大样图;结构:结构说明,桩基、基础平面布置图,剪力墙平法施工图,剪力墙柱表,梁、板平法施工图,墙身大样,楼梯详图,预制楼梯布置图,外墙分布图;给排水:给排水说明,喷淋平面图,污水排水系统图,集水坑大样图,排水、给水、消火栓系统原理图,给排水户型详图;电气:电气说明,总等电位联结示意图,配电箱系统图,户型电气大样图,配电、照明、弱电、火灾报警、屋顶防雷平面图,燃气管道接地节点详图,单元竖向配电干线系统图,水表控制系统图;暖通:暖通说明,绿色设计专篇,建筑防排烟设计专篇,安装大样图,平面图等等。
