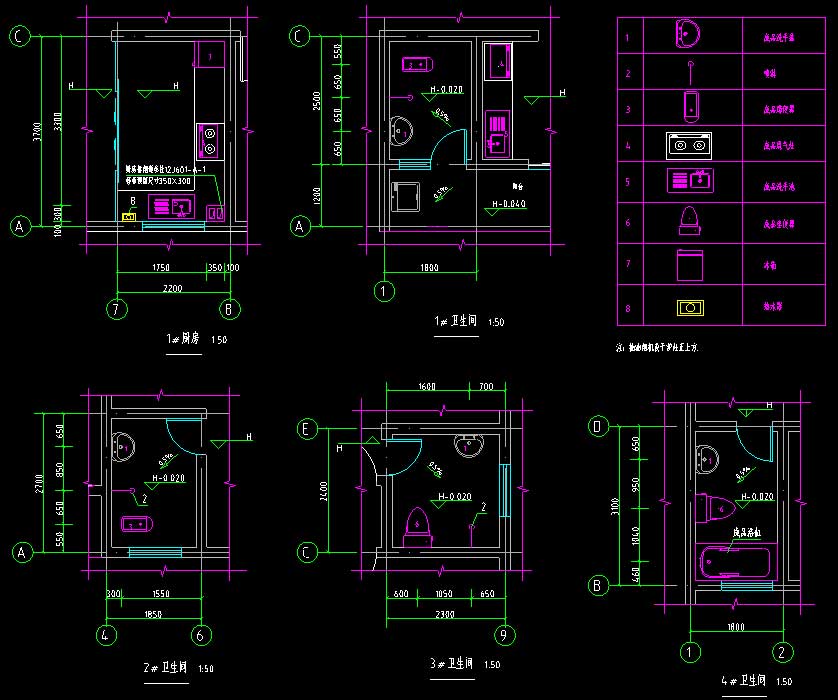

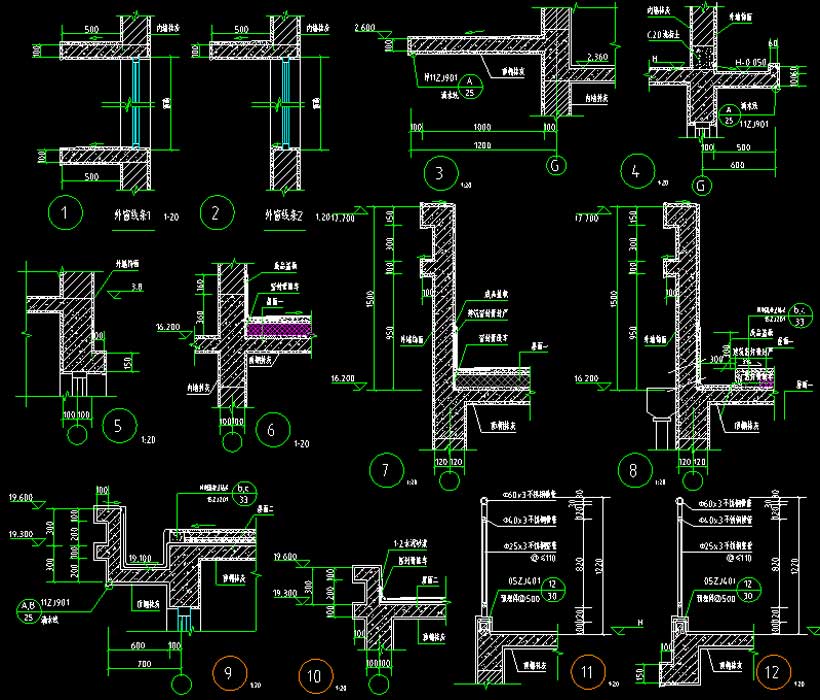

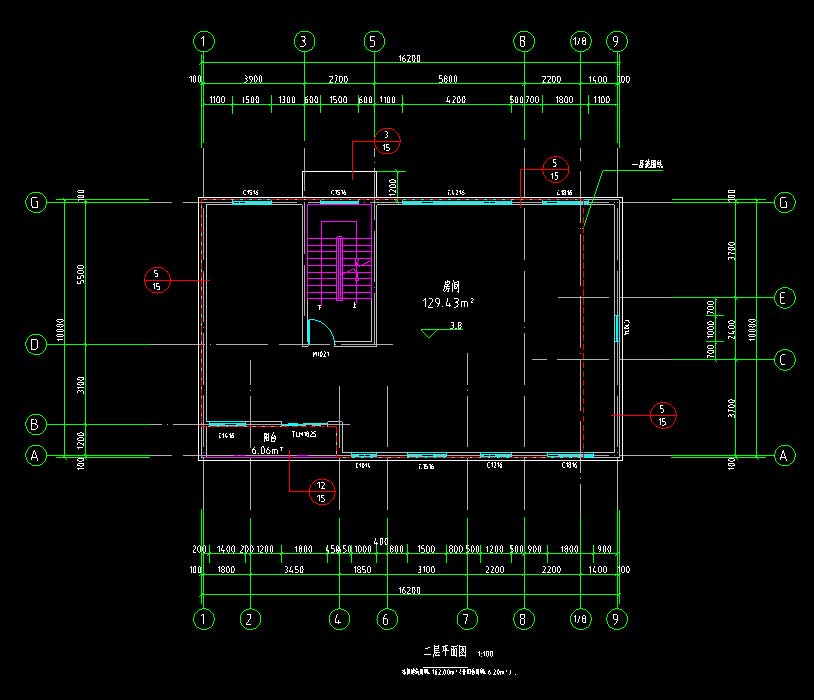

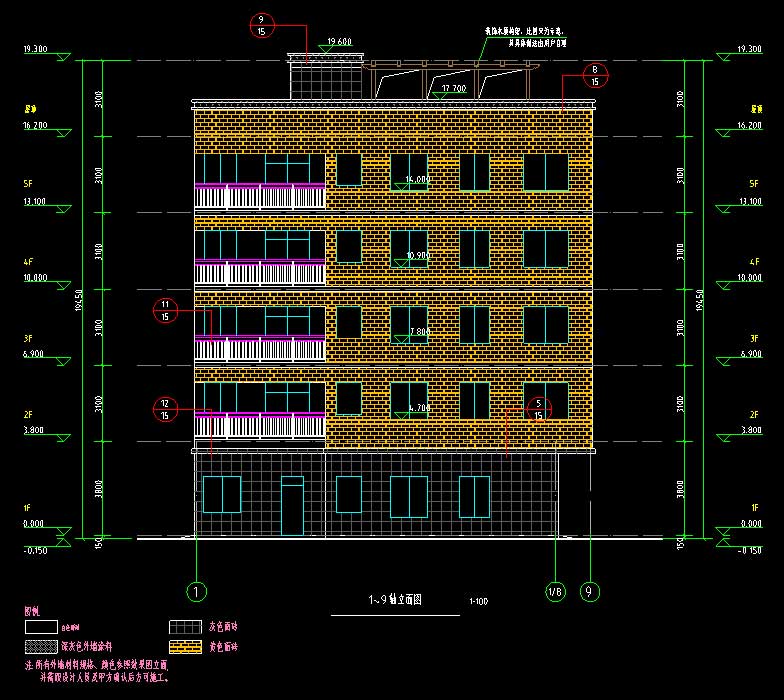

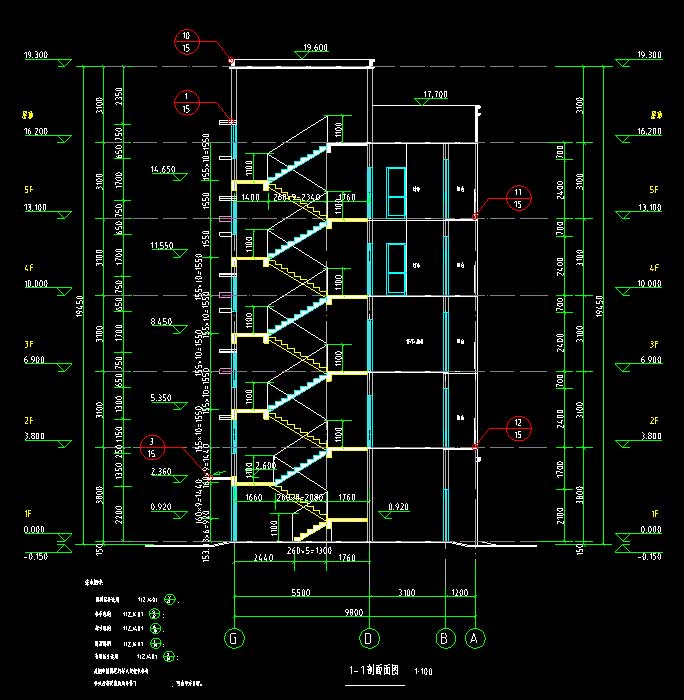

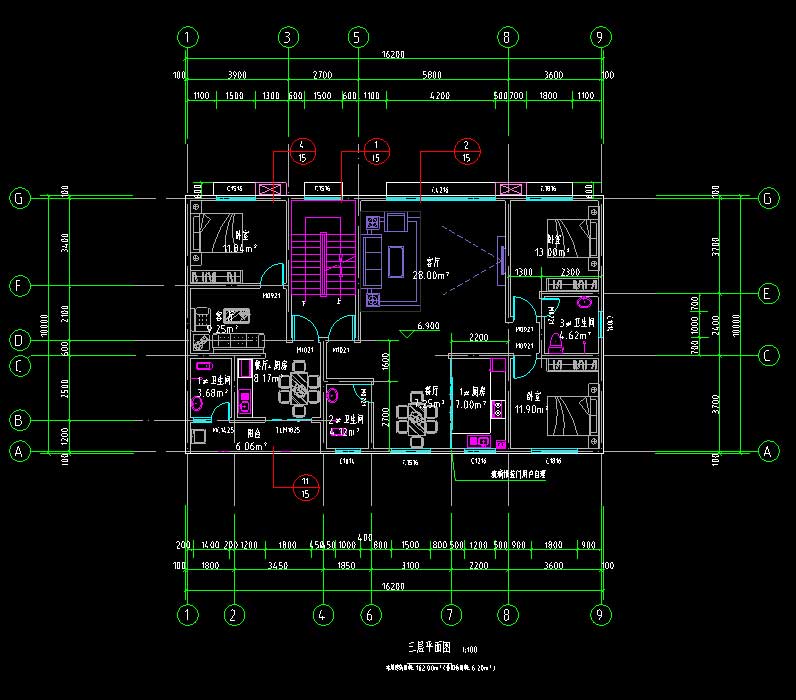

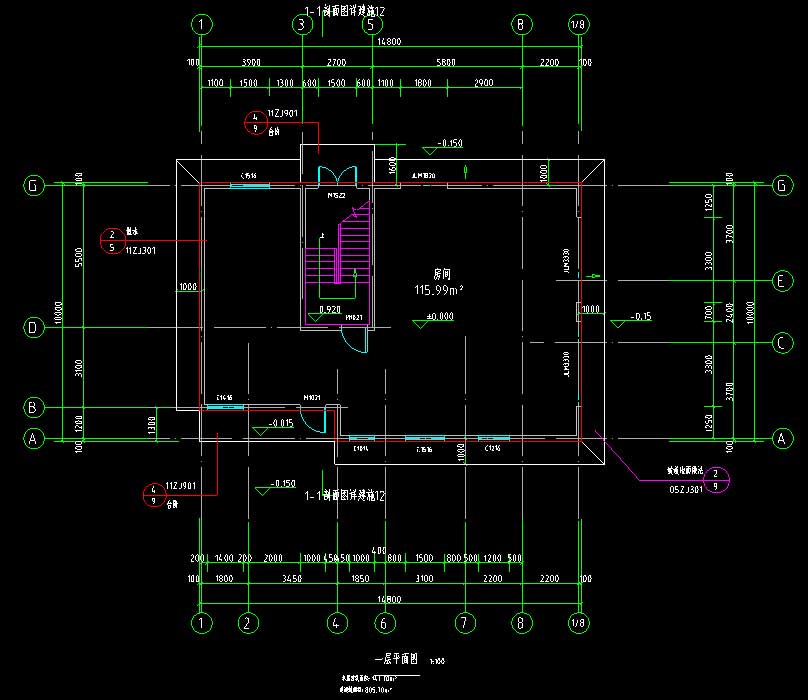

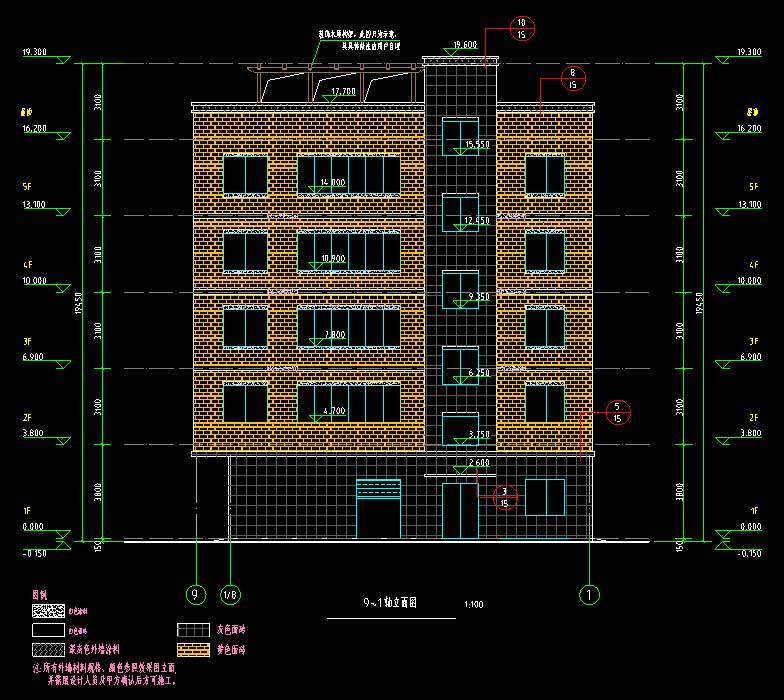

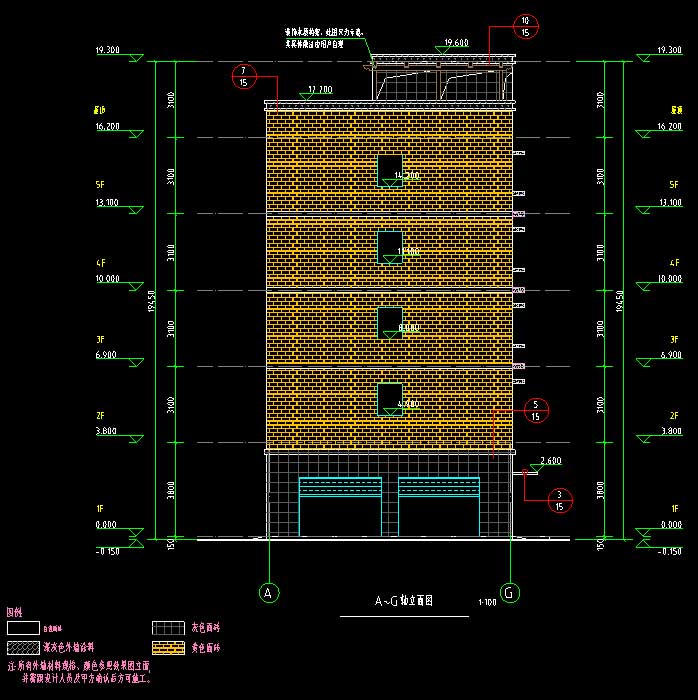

说明:该项目为某多层私人住宅建筑、结构、给排水、电气施工图,抗震设防烈度为6度,主要结构形式为框架结构,建筑高度为16.35米,地上层数5层,总建筑面积为805.7平方米,建筑占地面积为141.7平方米。图纸内容含:建筑:建筑说明,平面图,立面图,剖面图,卫生间,厨房详图,门窗详图及门窗表,节点详图;结构:结构说明,基础平面布置及配筋图,柱施工图,结构布置及梁配筋图,二层结构布置及梁配筋图,楼板配筋图,楼梯结构图,楼梯剖面图,结构大样;给排水:给排水说明,主要设备材料表,给排水平面图,给排水系统原理图,厨房卫生间排水详图;电气:电气说明,电气设备材料表,强电配电系统图,弱电配电系统图,电气平面图,屋顶防雷平面图,基础接地平面图。
建筑面积:805.7㎡地上层数:5层建筑高度:16.35m地下层数:高度类别:多层图纸深度:施工项目地址:广西省设计时间:2017建筑风格:现代效果图:无
