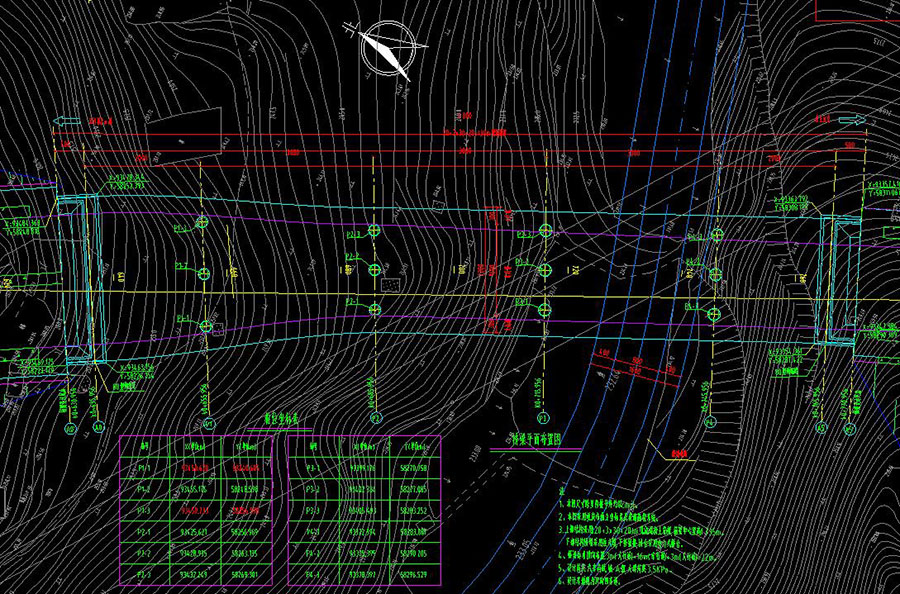

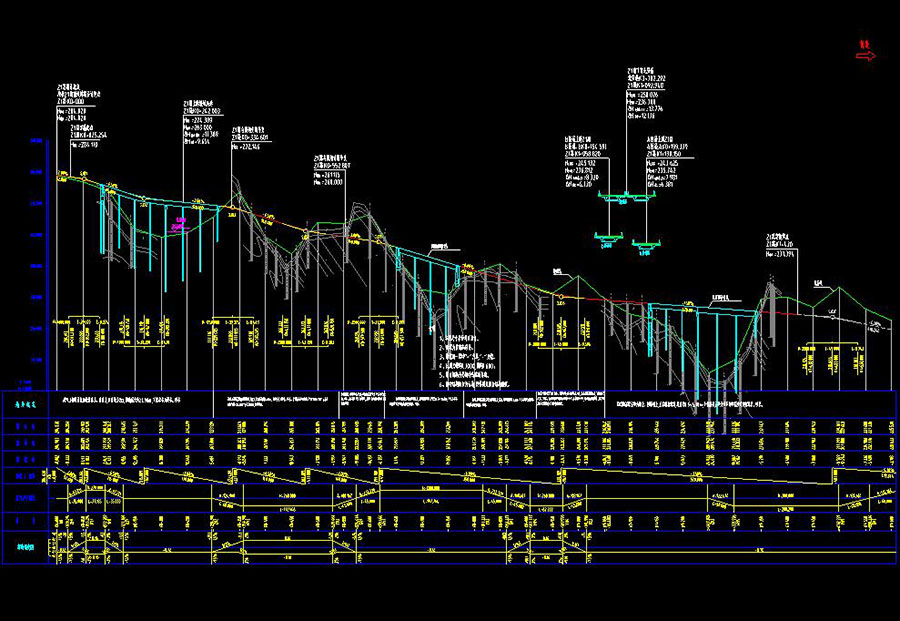

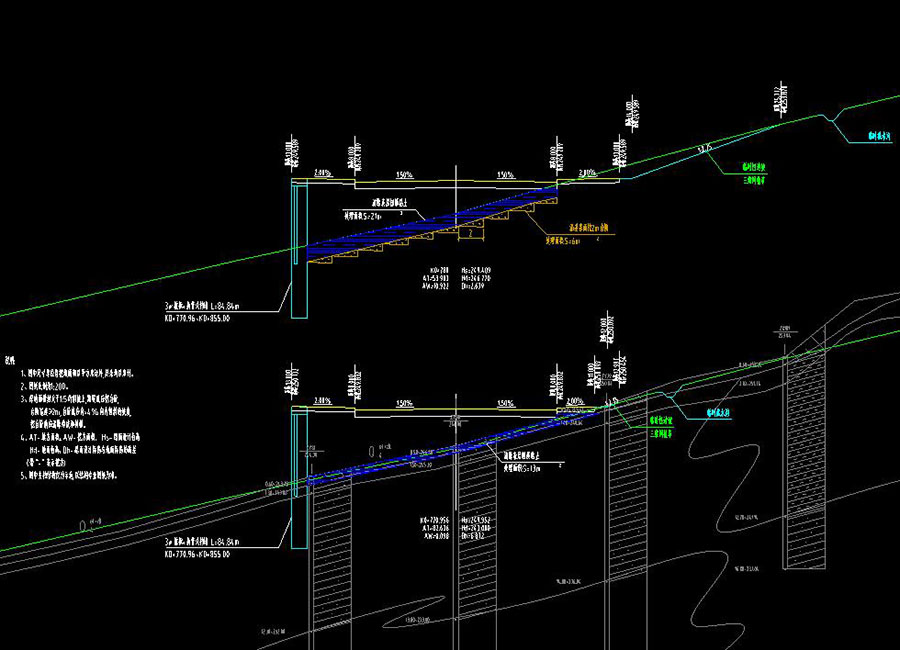

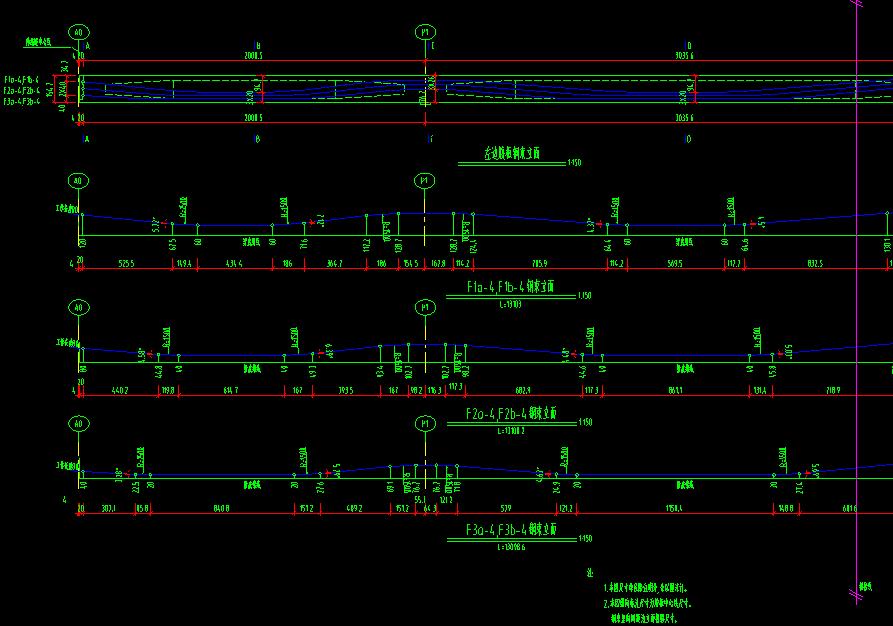

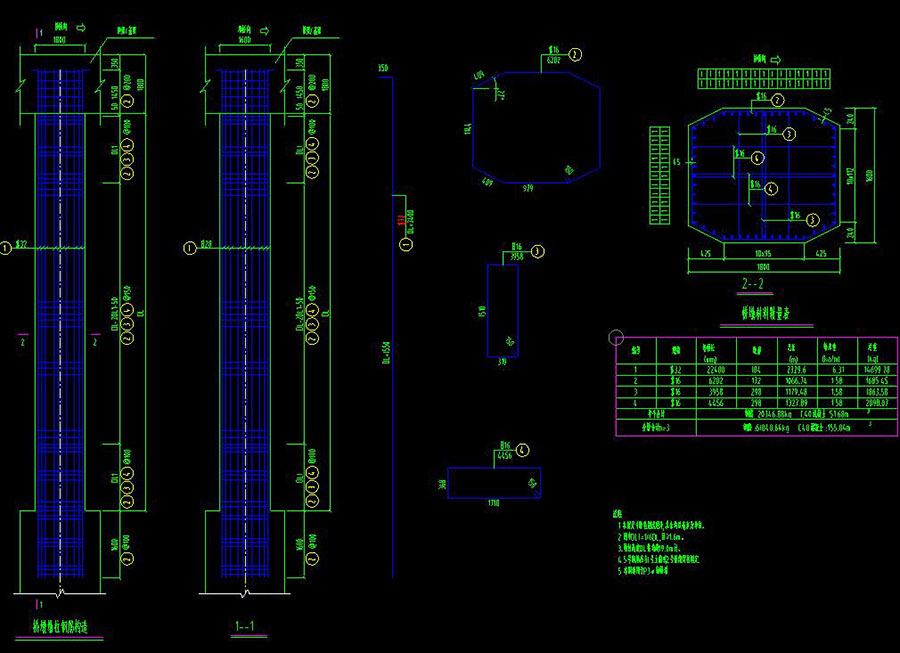

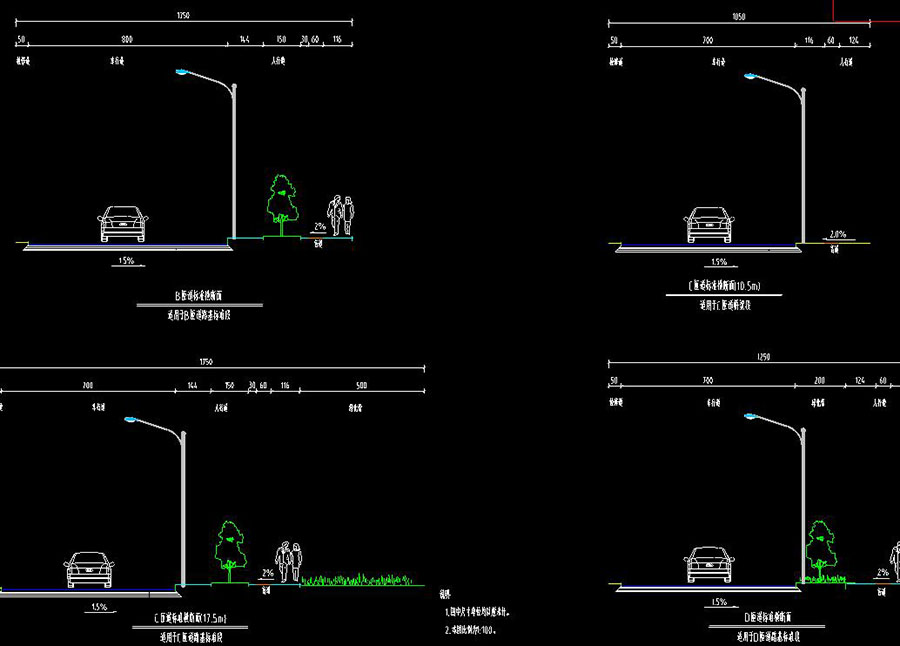

说明：本次设计Z1路（水土大桥段）（K0 000～K1 420）段起于Z1路南延伸段和云计算2#路现状交叉口，然后向南延伸依次上跨绕城高速、下穿水土大桥北引道，并在北引道和Z1路之间形成一个简易立交节点，止于K1 420，道路全长1.42km，道路等级为城市次干路，设计速度为40km/h，双向4车道，标准段路幅宽度为26m，同时本次设计Z1路立交节点还包括A、B、C、D四条匝道，匝道设计速度均为30km/h，其中A匝道本次不实施；B匝道全长195.475m，本次实施58.301m；C匝道全长316.131m，全部实施；D匝道全长151.547m，全部实施。本次施工图包含：道路、交通、桥梁工程。图纸包含：项目区位图，道路标准横断面图，道路总平面图，道路总纵断面图，立交线位数据图，匝道直线、曲线及转角一览表，Z1路逐桩坐标表，匝道逐桩坐标表，道路平面图，道路纵断面图，匝道纵断面图，北引道纵断面图，立交端部设计图，路基典型横断面图，Z1路横断面图，匝道横断面图，土石方数量表，Z1路与规划道路交叉口竖向设计图，特殊路基处理大样图，特殊路基分布图，特殊路基处置数量表，路面及缘石结构大样图，人行道板结构图，无障碍结构设计大样图，三管防撞栏杆构造图，双管式防撞护栏构造图，人行道栏杆大样图，陡坡路堤填挖交界设计图，新旧路基搭接设计图，抗滑薄层大样图，防护网大样图，水泥混凝土防撞墩设计图，水泥隔离墩大样图，截排水沟大样图，低(零)填方路基处理设计图，桥头路基处理设计图(砂卵石土回填)，蜂巢格室生态护坡大样图，挂网植草护坡大样图，桩板挡墙平面图，挡墙立面图，挡墙典型横断面图，圆形抗滑桩配筋及大样图，抗滑桩设计大样图，抗滑桩护壁配筋图 ，板肋式锚杆挡墙大样图，路肩衡重式挡墙大样图，衡重式挡墙衡重台配筋图，路肩重力式挡墙大样图，折背式挡墙大样图；交通工程：区位图，标准段标线设计图，Z1路标志标线设计图，Z1路违法停车自动抓拍布设图，交通标志版面设计图，导向车道标志版面设计图，指路标志版面设计图，机动车道导向箭头大样图，地面道路标线大样图，减速标线大样图，附着式支撑结构大样图，Φ60单立柱诱导标志侧面安装结构设计图，φ89单立柱标志杆结构设计图，悬臂式结构设计图，Φ325单悬臂式交通标志杆结构设计图，隔离柱大样图，外场监控大样图，外场摄像机抱杆式安装示意图等等
