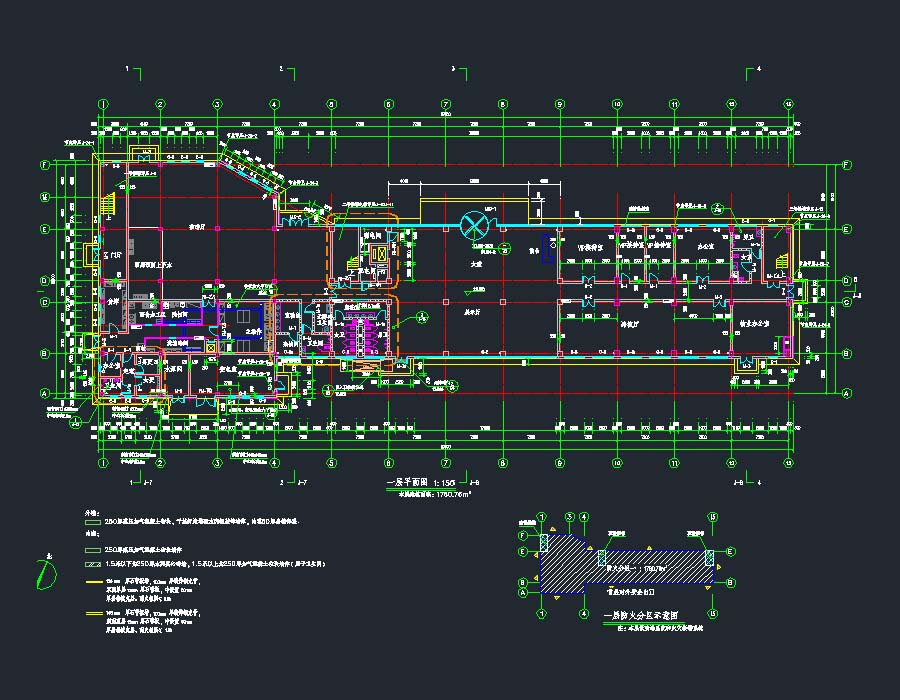

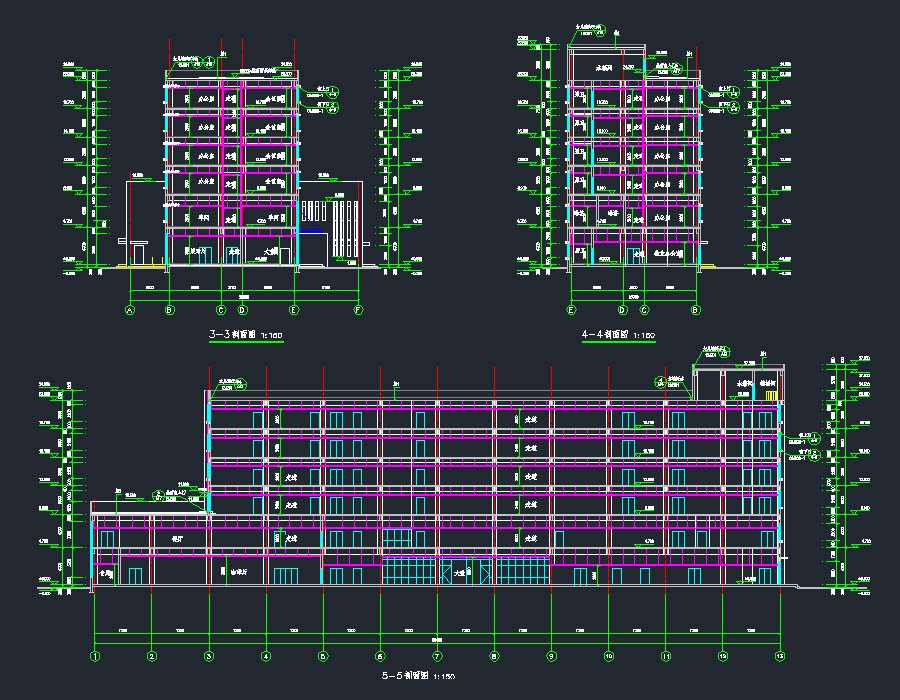

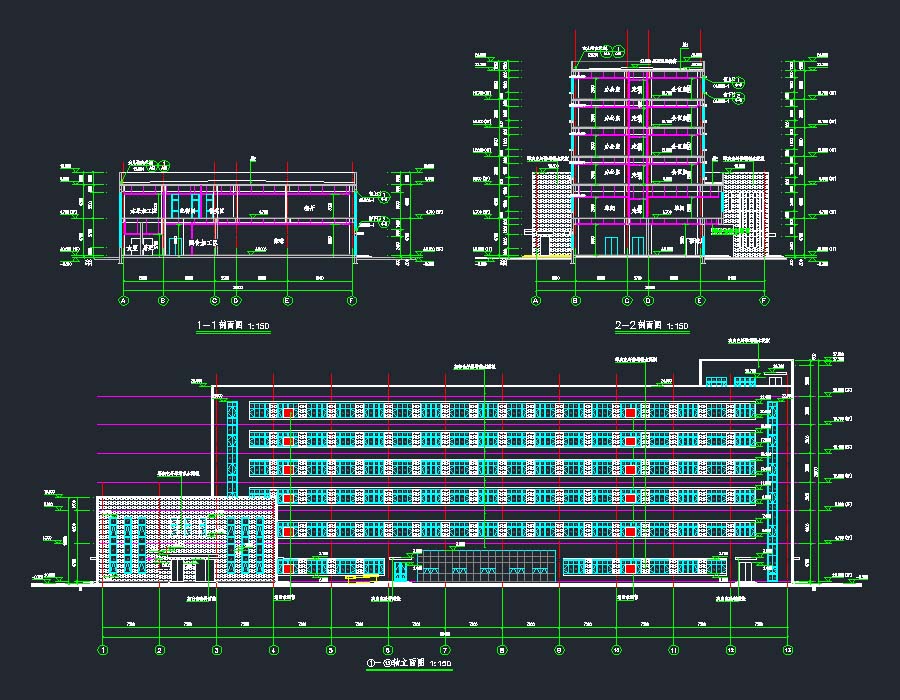

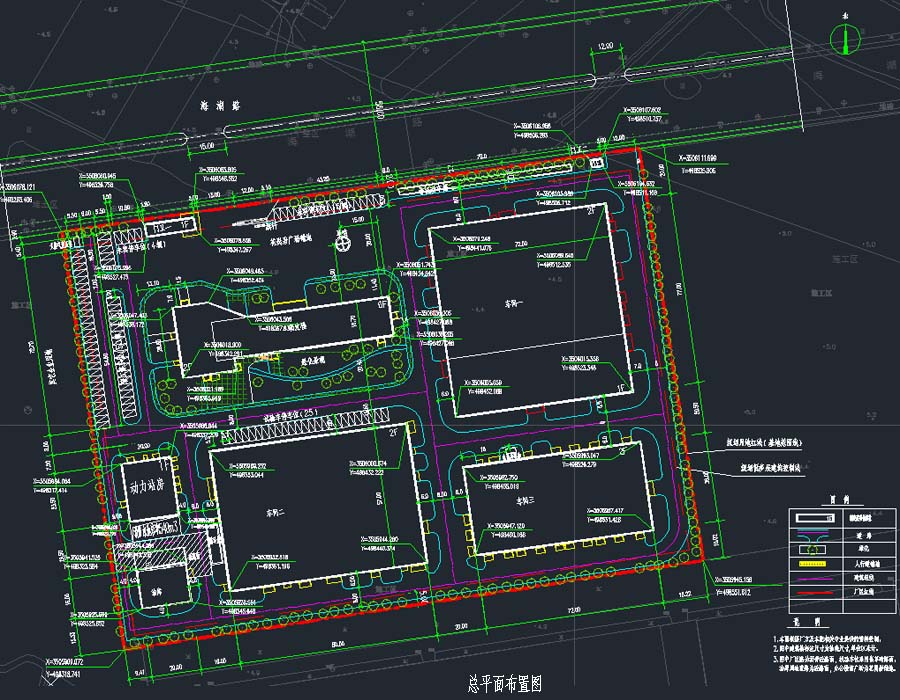

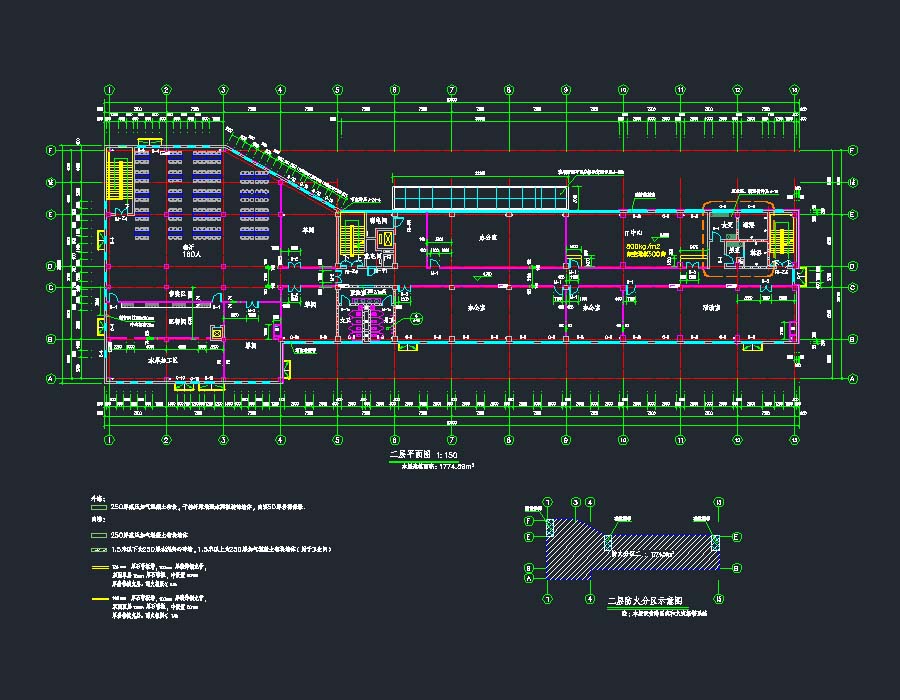

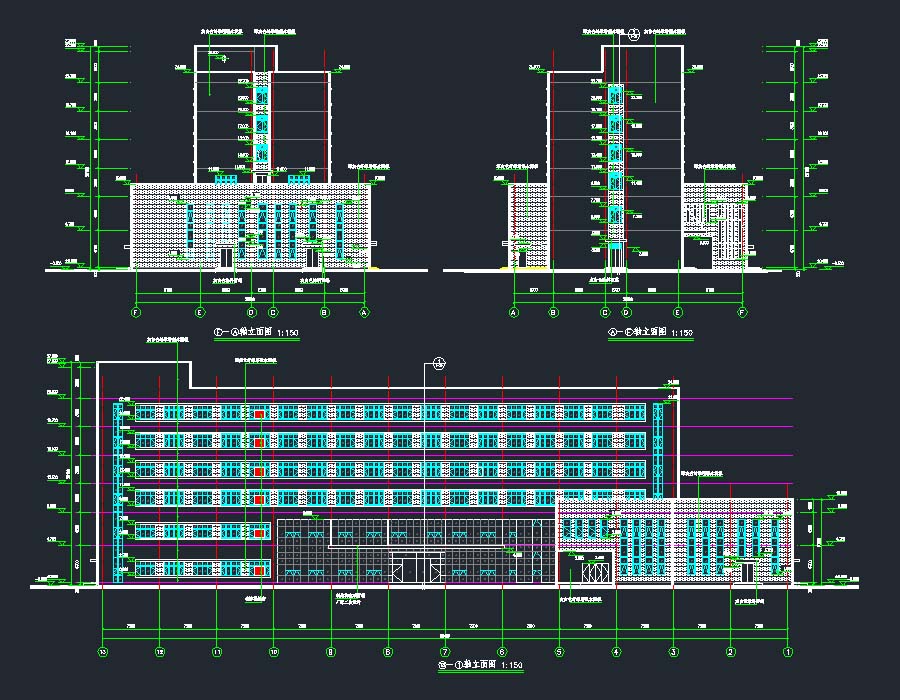

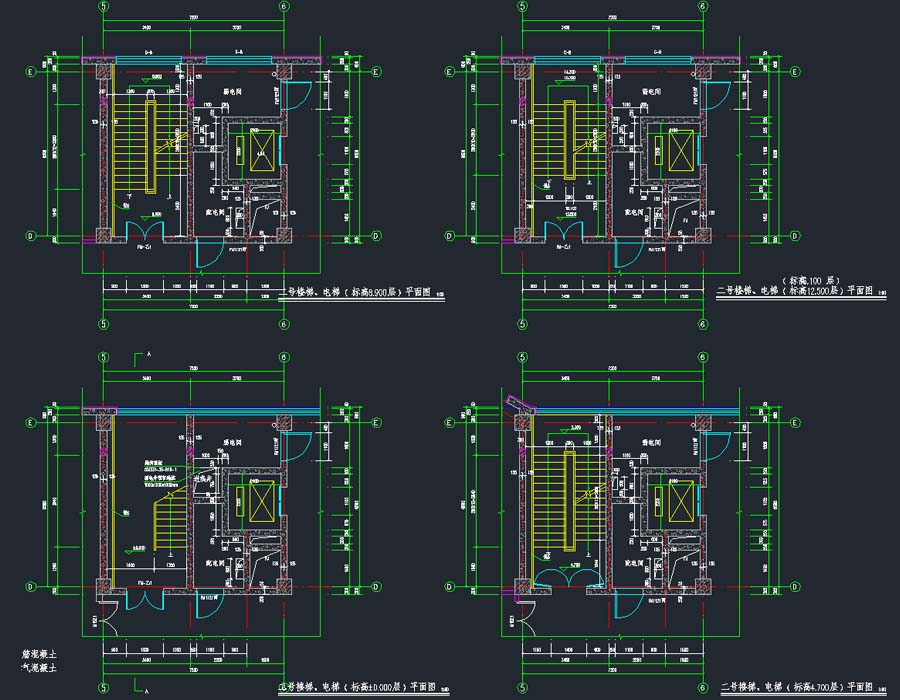

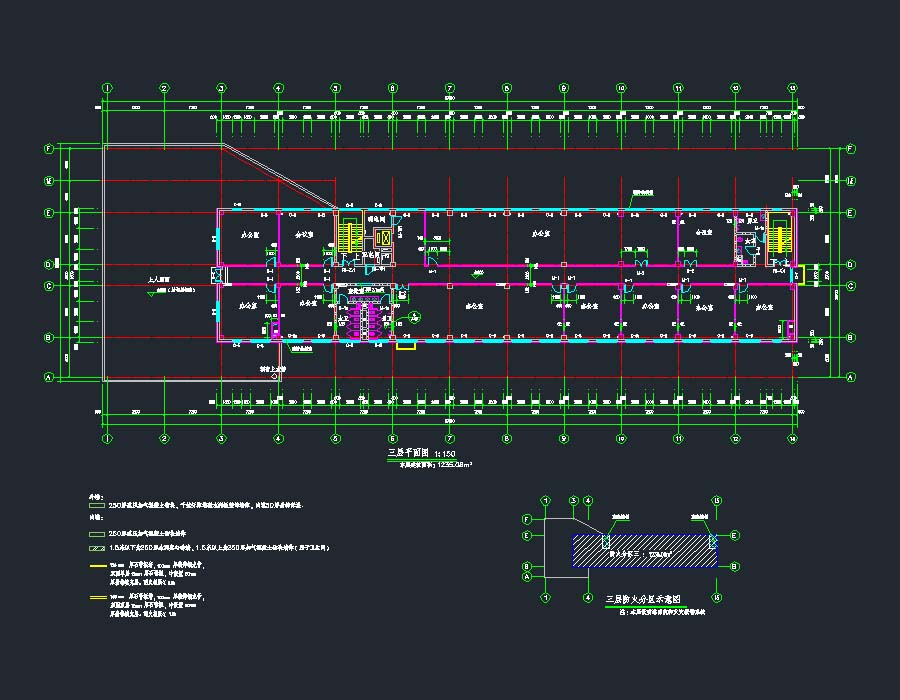

说明：某开发区标准厂房建设项目建筑、结构、暖通、电气及给排水专业施工图。其中研发楼建筑面积为8626.92平方米，地上6层，建筑高度为23.98米；车间一建筑面积为11796.04平方米，地上2层，建筑物总高14.4米；车间二建筑面积为9150.06平方米，地上2层，建筑物总高13.3米；车间三建筑面积为5435.04平方米，地上2层，建筑物总高14.2米；门卫一建筑面积为126平方米，地上1层，建筑物总高4.9米；门卫二建筑面积为22平方米，地上1层，建筑物总高4.9米；动力站房建筑面积为492平方米，地上1层，建筑物总高6.7米；油库建筑面积为105.43平方米，地上1层，建筑物总高5.7米。图纸包括：建筑专业施工设计说明，建筑构造统一说明，建筑防火设计专篇，工程做法表，门窗表，门窗大样图，楼层平面图，局部夹层平面图、循环水泵房地下层平面图，地坑平面示意图，剖面图，立面图，楼梯间详图，电梯详图，卫生间详图，试验机放大图，装修索引图，水泵间、变电室、水箱间放大平面图，食堂放大平面图，平面吊顶镜像图，节点详图，外檐详图；钢筋混凝土结构设计总说明，桩基础设计说明，桩位平面布置图，承台平面布置图，基础梁平面布置图，柱平面布置，板平面配筋图，屋面设备基础平面布置图，楼梯详图；暖通设计及施工说明，通风、空调设备明细表，风机盘管平面图，空调室外机屋顶平面图，新风及通风平面图，新风平面图，新风及水箱间平面图，食堂排风放大平面图，卫生间通风详图；电气设计说明，变电所低压系统图，变电所布置平面图、配电照明平面图、接地平面图，配电平面图，应急照明平面图，配电箱系统图，接地平面图，屋面防雷平面图，火灾自动报警及综合布线系统图，火灾自动报警平面图，消防广播、消防电话、防火门监控及消防设备电源监控平面图，消防设备电源监控系统图，电气火灾监控系统图，综合布线平面图；给排水专业施工图设计说明，给排水平面图，屋面雨水平面图，给排水系统图，喷淋平面图，喷淋系统原理图及说明，卫生间给排水平面图，卫生间给排水系统图，三号卫生间给排水平面图及卫生间给排水系统图，高位水箱间给排水平面图、系统图及报告计算书等。
