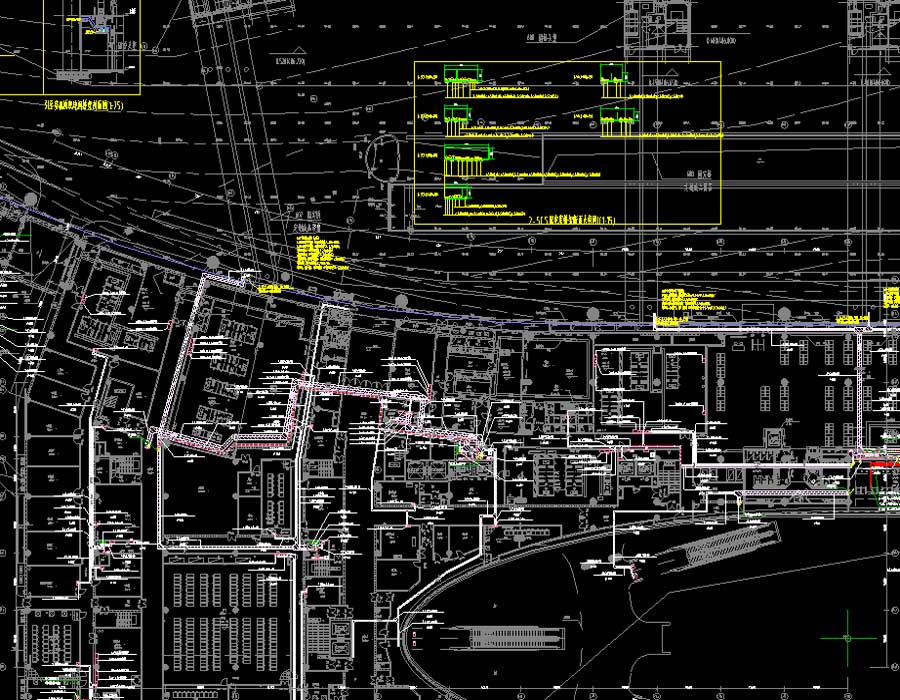

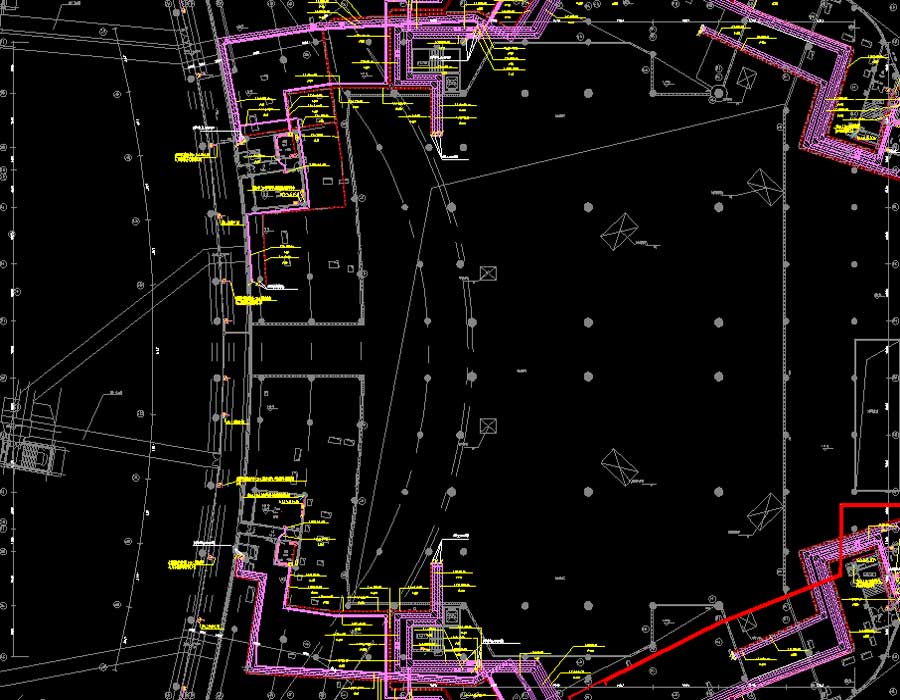

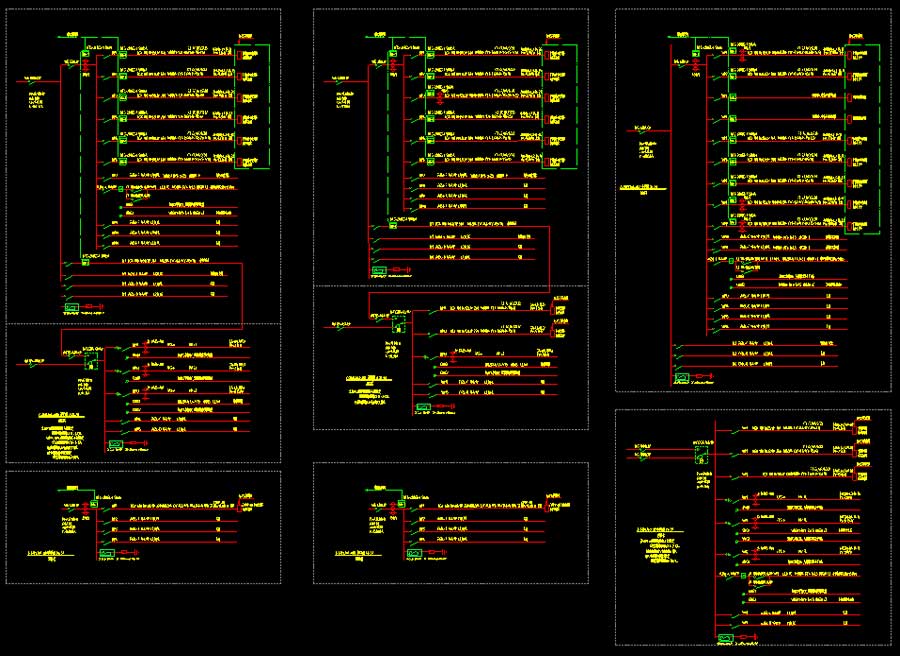

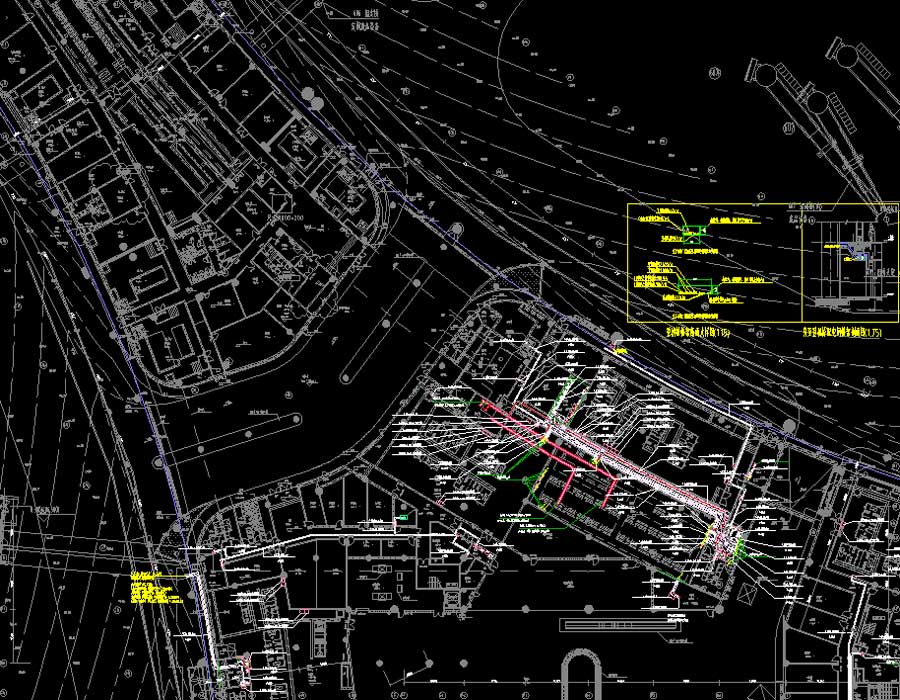

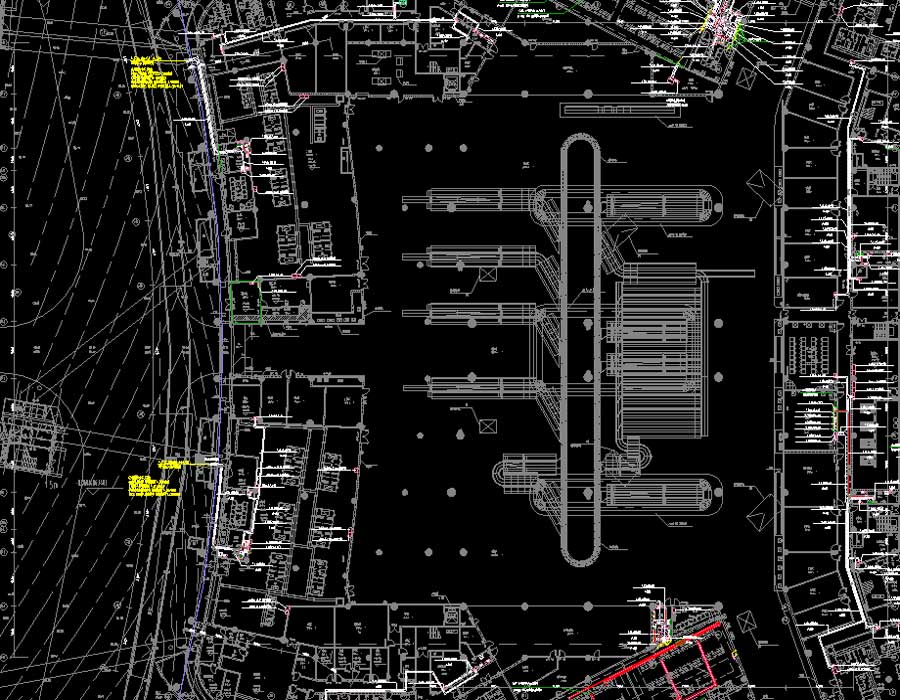

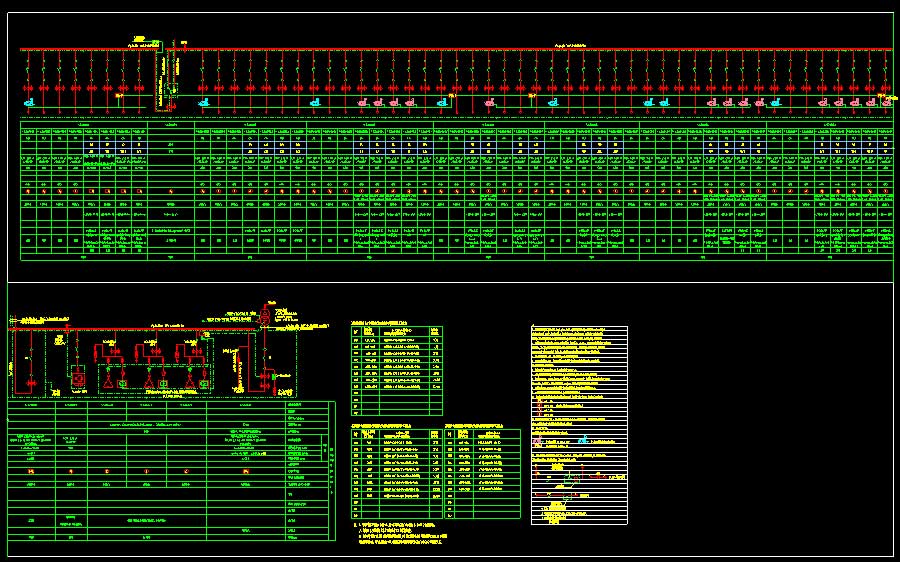

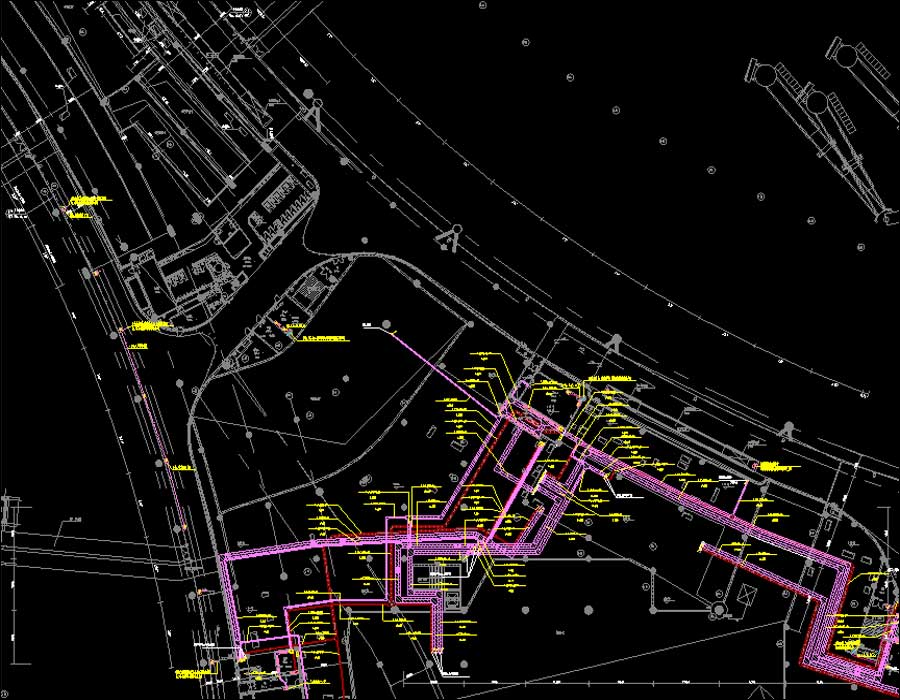

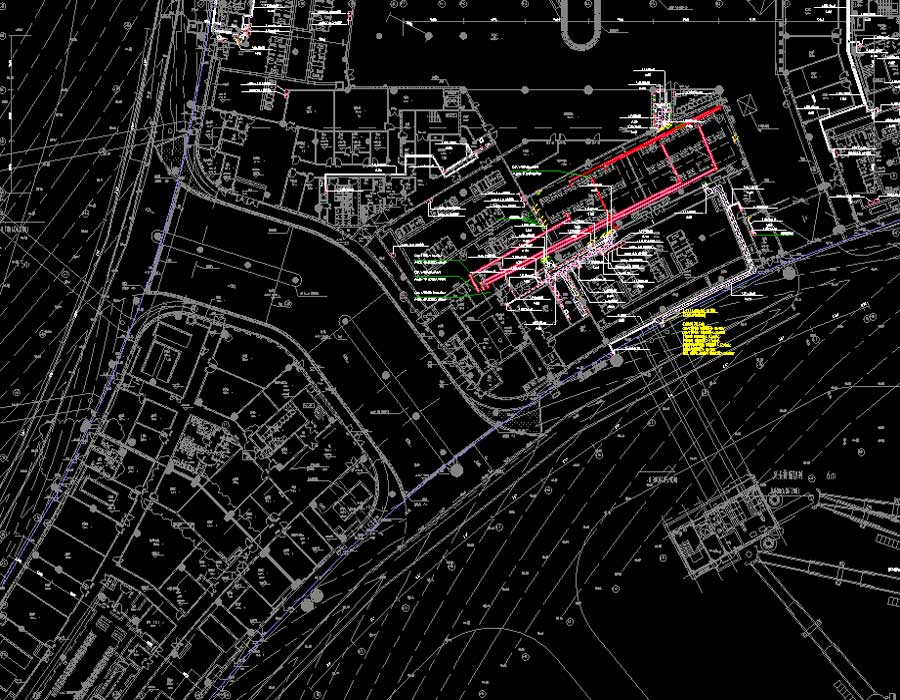

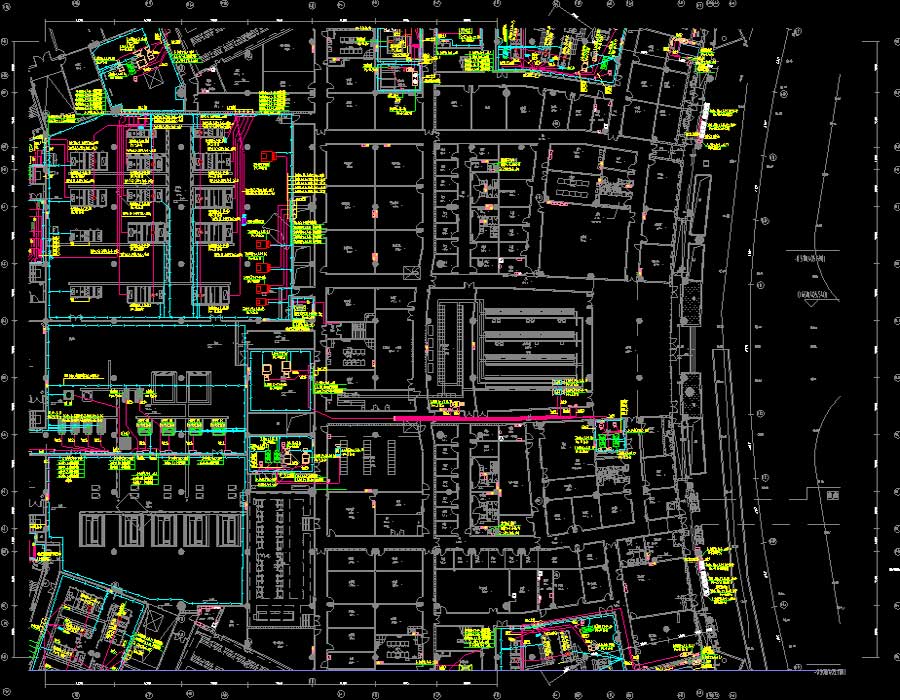

说明:该项目为某航站楼强电施工图,航站楼南北总长846米,东西总长590米,建筑高度为31.9米,地上层数4层,地下层数为2层,总建筑面积为362987平方米,用地面积为217022平方米,总基底面积为146664.66平方米。图纸内容含:电气说明,总线平面图,防雷平面图,防雷及接地剖面图,接地平面图,冷却水塔区防雷接地平面图,开关站接地平面图,变配电室、柴油发电机房接地平面图,填方区大直径桩基接地大样图,独立基础接地大样图,开关站平剖面布置图,变配电室、柴油发电机房平剖面布置图,配电间大样图,管廊接地大样图,主要电气设备及材料表,主要电气图例表,主配电系统网络图,开关站10kV配电系统图,变配电室10kV配电系统图,变配电室低压系统图,配电竖向干线系统图,电气火灾监控系统图,集中控制型消防应急灯系统图,消防电源监控系统图,余压智能监控系统图,智能灯光控制系统图,能耗监测系统图,控制原理图,电力配电箱系统图,充电桩配电箱系统图,照明配电箱系统图,标识、广告配电箱系统图,干线及电力平面图,充电桩配电平面图,照明平面图,疏散照明及疏散指示平面图,大空间疏散照明及马道照明平面图,冷却水塔区照明平面图,电气平面图及系统图等等。
建筑面积:362987㎡地上层数:4层建筑高度:31.9m地下层数:2层高度类别:多层图纸深度:施工项目地址:重庆市设计时间:2021
