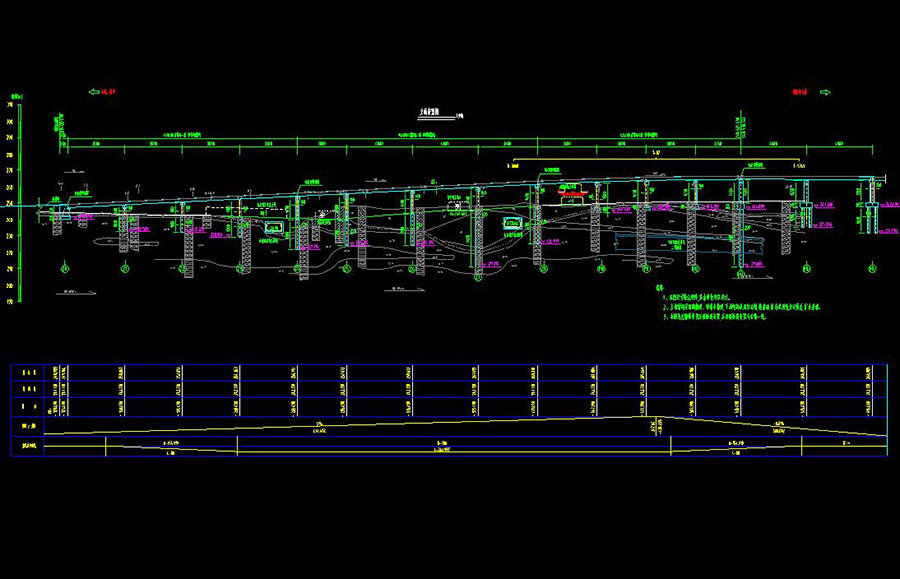

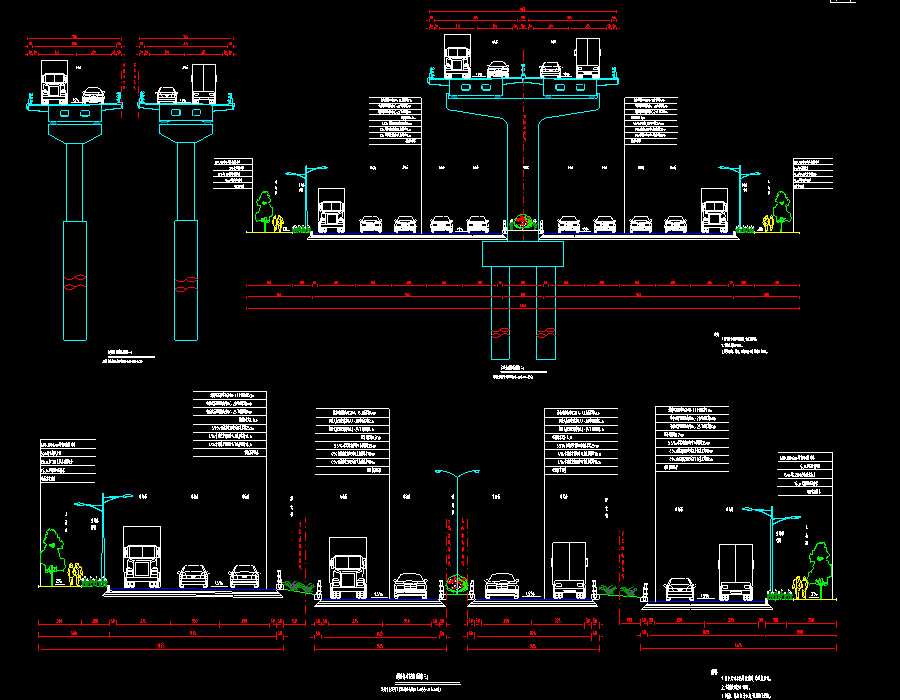

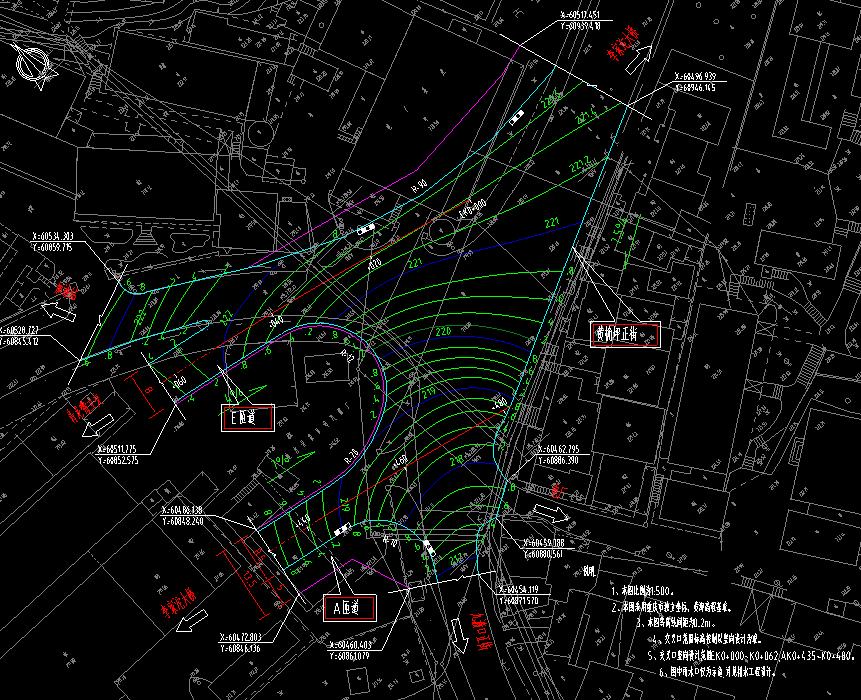

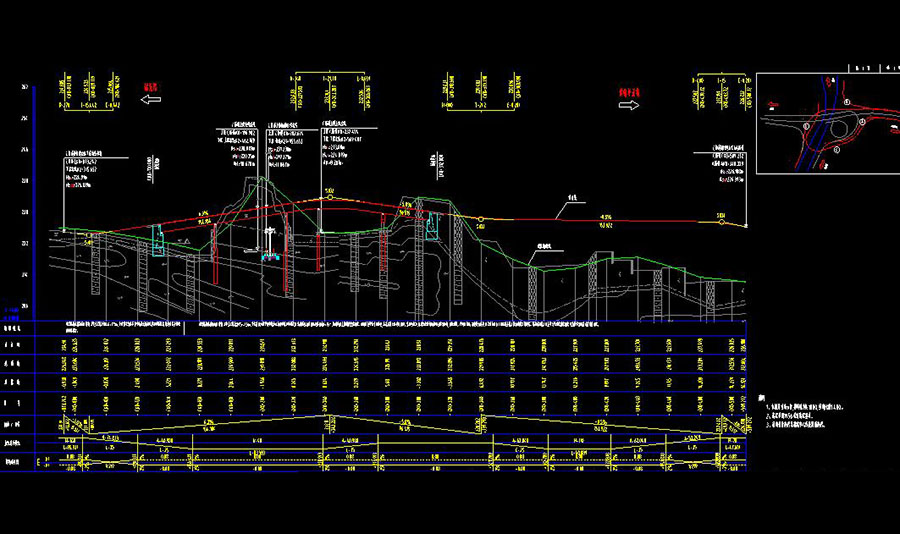

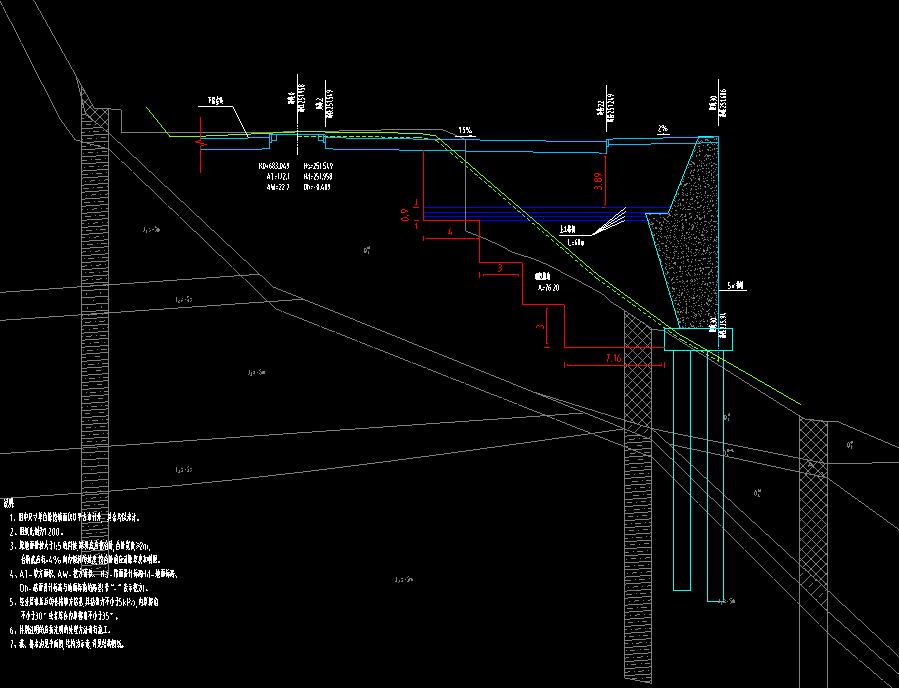

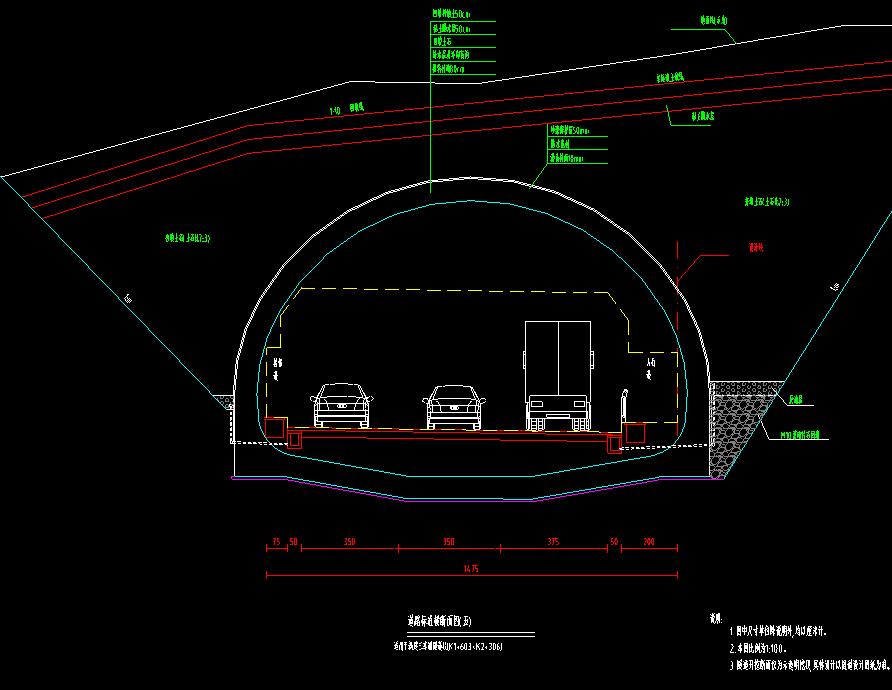

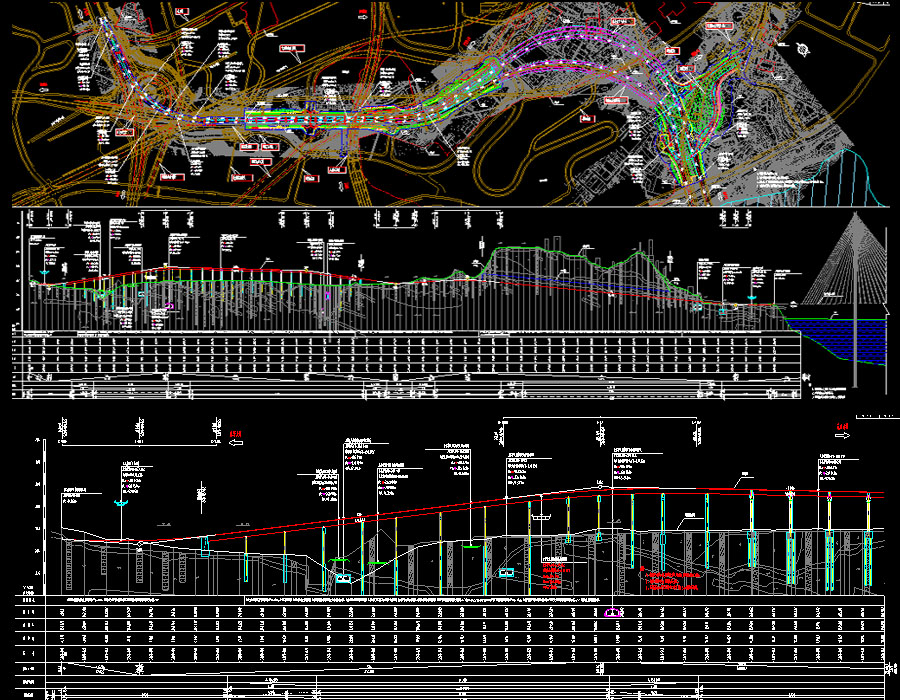

说明：南北引道工程南引道段交通工程、北引道段道路、桥梁、隧道土建工程施工图，本项目全线采用城市快速路标准设计，北引道受现状九龙坡隧道影响，隧道至复线桥段部分指标仅能满足60km/h标准，南引道全线按80 km/h快速路标准，图纸包含：设计说明，区位关系图，南引道交通标志标线平面图(上层)，南引道交通标志标线平面图(下层)，交通标志版面大样图，附着式支撑结构，Φ60、Φ89、Φ121单立柱支撑结构，Φ219双悬臂支撑结构，Φ273、Φ325、Φ377单悬臂支撑结构，Φ377双悬臂支撑结构，滑动槽铝和标志板连接大样图，标线平面布置图，交通标线大样图，突起路标大样图，轮廓标大样图，立面标记大样图，防撞桶设计图，交通信号灯及电子警察平面布置图，车道信号灯杆结构图，人行道信号灯杆结构图，信号控制箱基础图，电子警察大样图，手井结构图，电缆穿线管包封图，薄层环氧沥青抗滑层大样图，监控平面布置图，球形监控杆件结构图，爆闪灯大样图，隔离柱；北引道项目区位图，道路标准横断面图，道路平纵总图，道路纵断面总图，道路平面设计图，道路纵断面设计图，逐桩横断面设计图，土石方数量表，路基典型横断面图，直线、曲线及转角坐标表，路线逐桩坐标表，道路附属设施平面图，交叉口竖向设计图，场地竖向设计图，场地土石方计算表，特殊路基处理平面图，北岸立交部分，北岸立交道路标准横断面图，北岸立交平面设计图，北岸立交线位数据图，北岸立交匝道纵断面图，北岸立交附属设施平面图，北岸立交匝道逐桩横断面设计图，匝道土石方计算表，端部设计图，保通道部分，保通道 道路平面设计图，保通道 纵断面设计图，保通道路标准横断设计图，保通道 直线、曲线及转角表，保通道 路线逐桩坐标表，保通道 逐桩横断面设计图，保通道 路基土石方数量表，保通道路面结构图，1#保通道交叉口竖向设计图，大样图等；隧道表，隧道平面分图，隧道地质纵断面，隧道建筑限界及内轮廓图，隧道进洞口设计图，隧道出洞口设计图，两车道隧道明洞设计图，三车道隧道明洞设计图，围岩衬砌设计图，隧道人行横通道建筑限界及内轮廓图，隧道人行横通道复合式衬砌设计图，隧道车行横通道建筑限界及内轮廓图，隧道车行横通道复合式衬砌设计图，隧道人行横通道与主洞纵剖面位置关系图，隧道车行横通道与主洞纵剖面位置关系图，隧道人行横通道与隧道交叉口构造设计图，隧道车行横通道与隧道交叉口构造设计图等等
