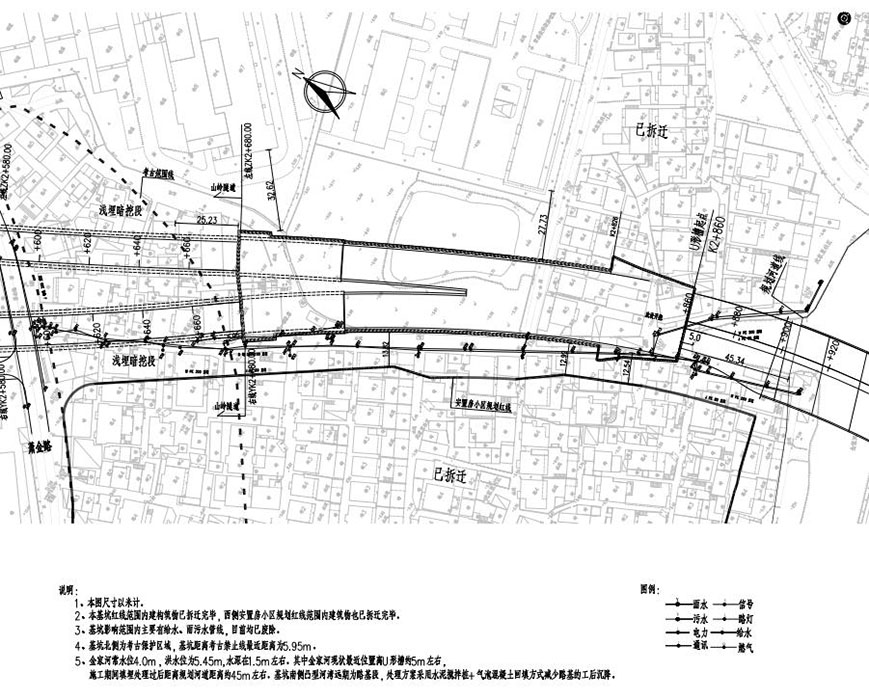

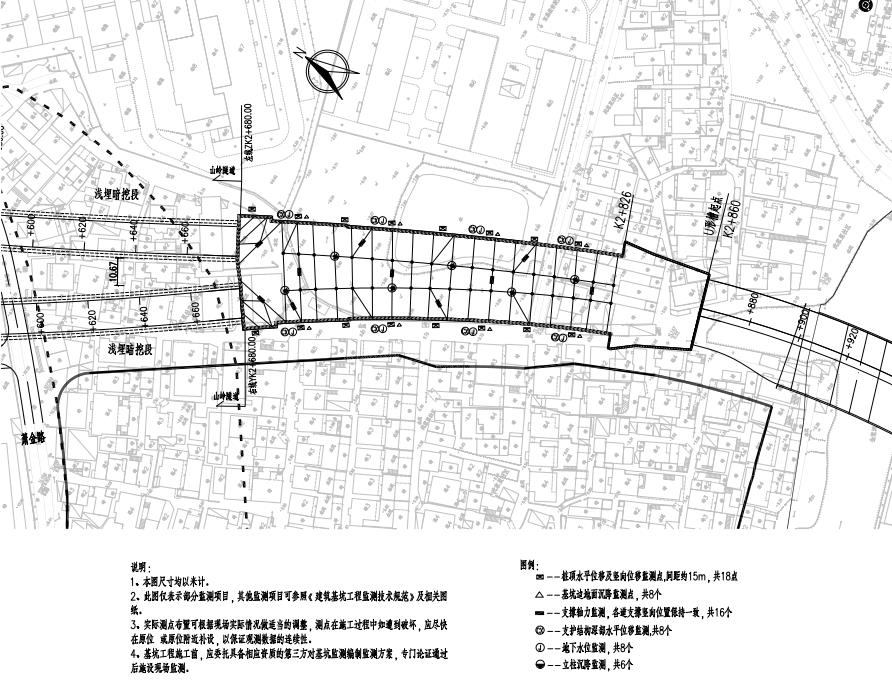

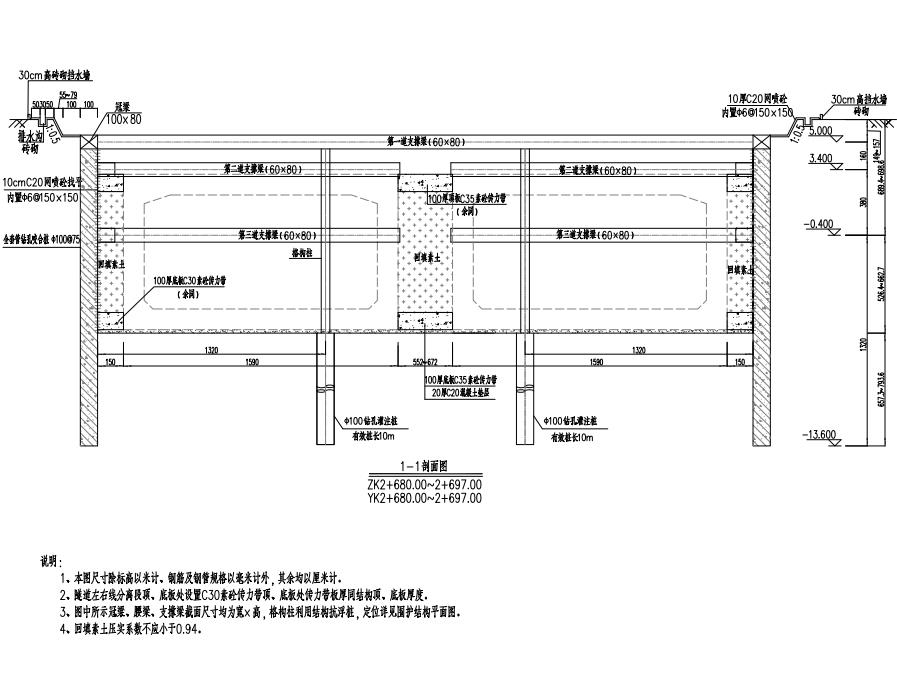

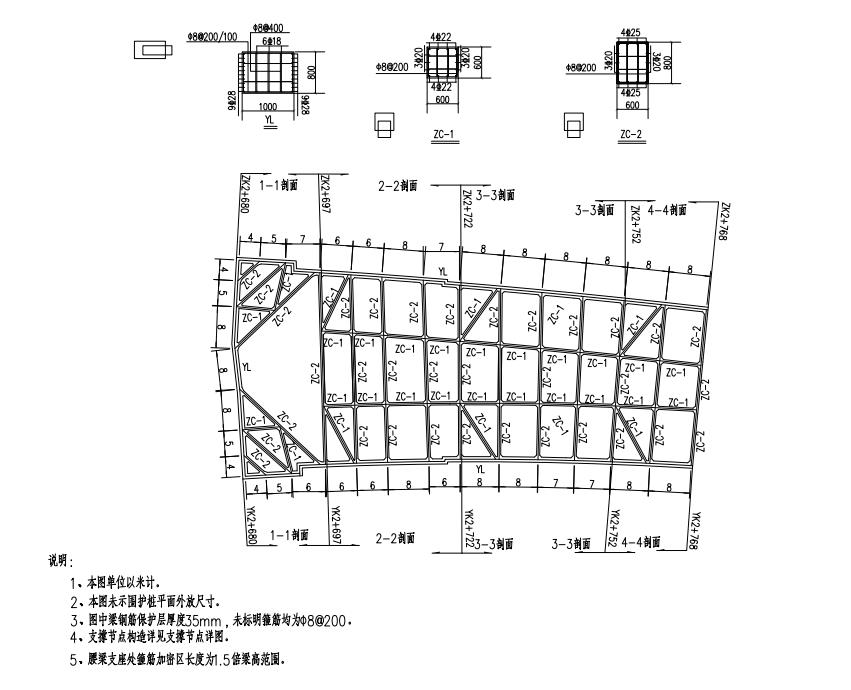

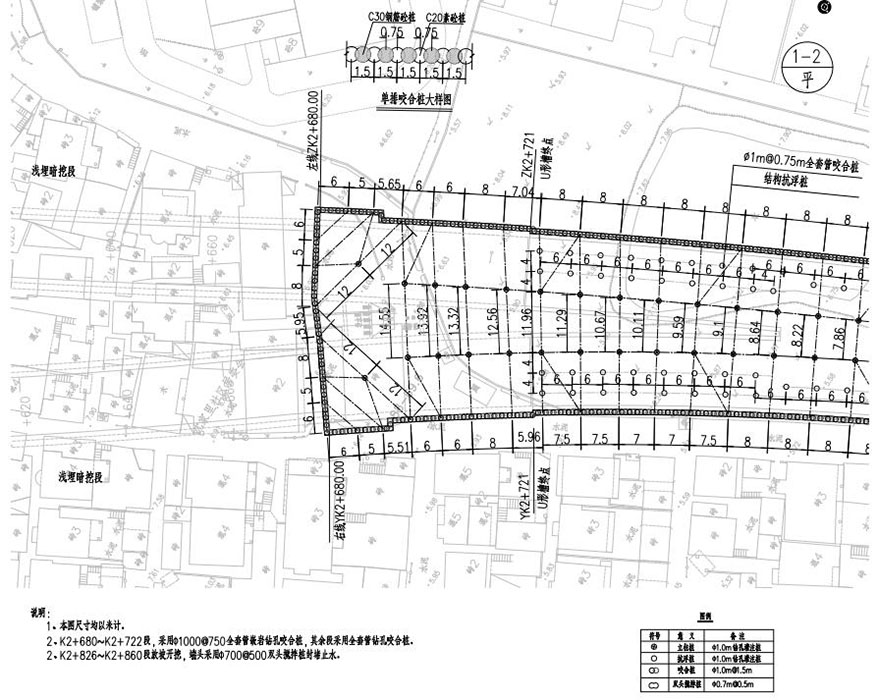

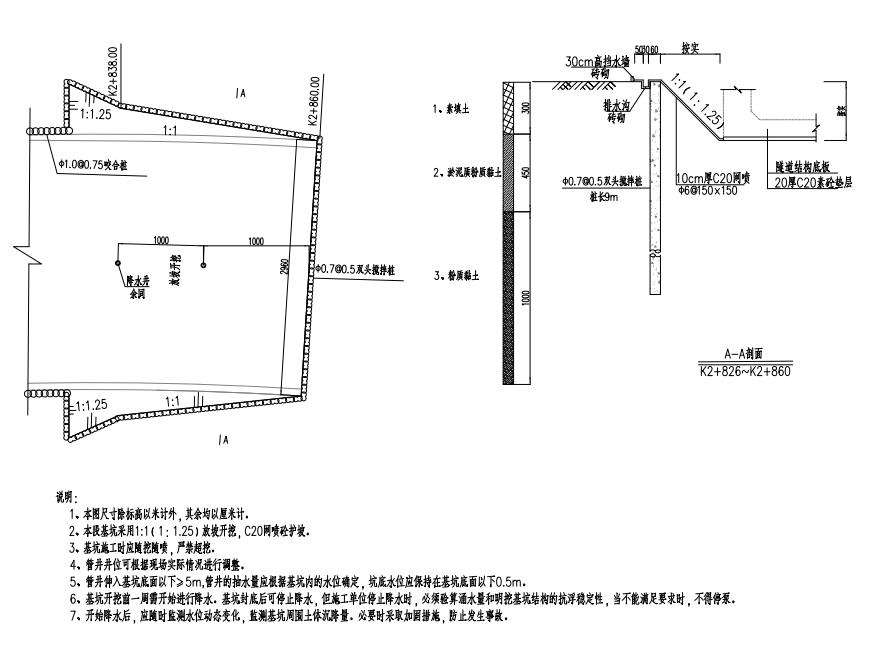

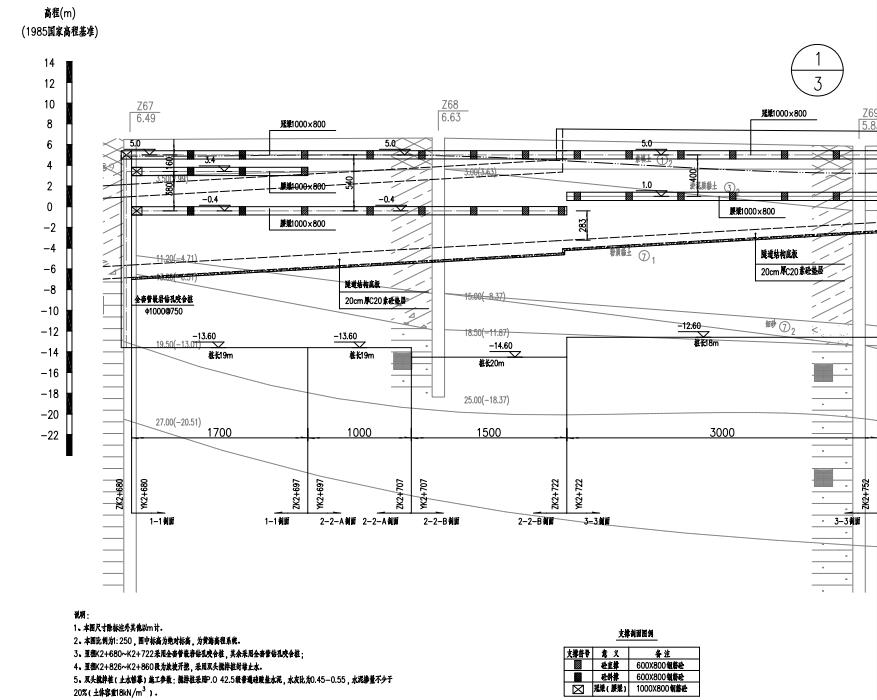

说明:道路下穿及U形槽段基坑咬合桩支护结构施工图,全长约2.75公里,其中在K2 680~K2 860范围内为下穿及U形槽段,与博奥道路隧道衔接,建成后该快速路为双向6车道,设计车速50KM/h,本基坑为狭长型,基坑长180m,宽30~44m,基坑开挖深度变化较大,变化范围在1.8~13.5m,在K2 685.554处设雨水泵房一处,平面位于隧道左右线之间,局部落底约3.7m,雨水泵房开挖范围16.4x7.5m,泵房基地落在风化岩层,图纸包含:目录,支护结构设计总说明,基坑周边环境总图,基坑围护平面图,第一、二、三道支撑平面图,基坑围护纵断面设计图,围护结构剖面,基坑放坡开挖段设计图,围护结构配筋图,抗浮桩结构配筋设计图,支撑节点详图及腰梁悬挂大样图,管井大样图及封闭工序,围护结构施工工序图,基坑监测平面布置图,基坑降水平面图
结构类型:基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:浙江省设计时间:2019
