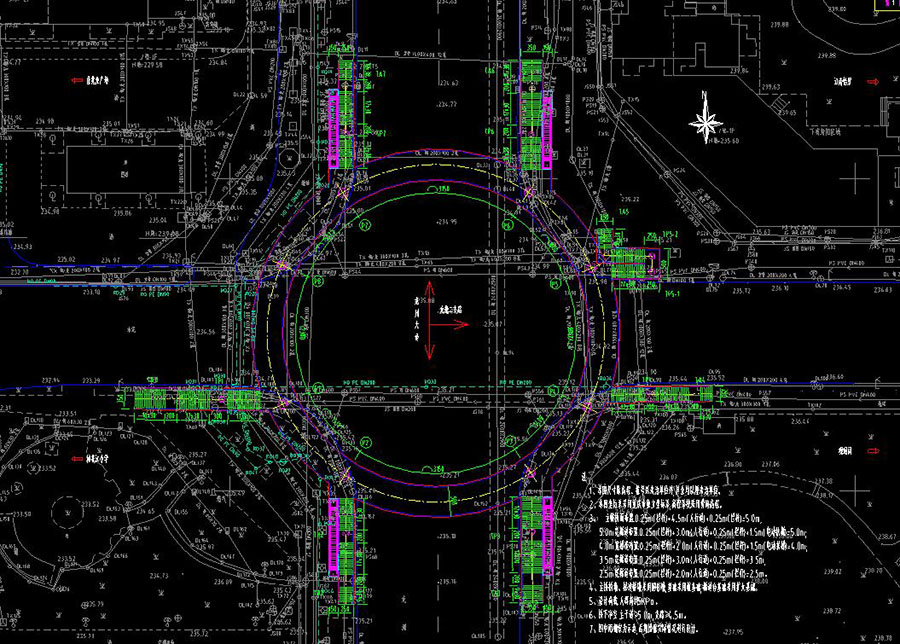

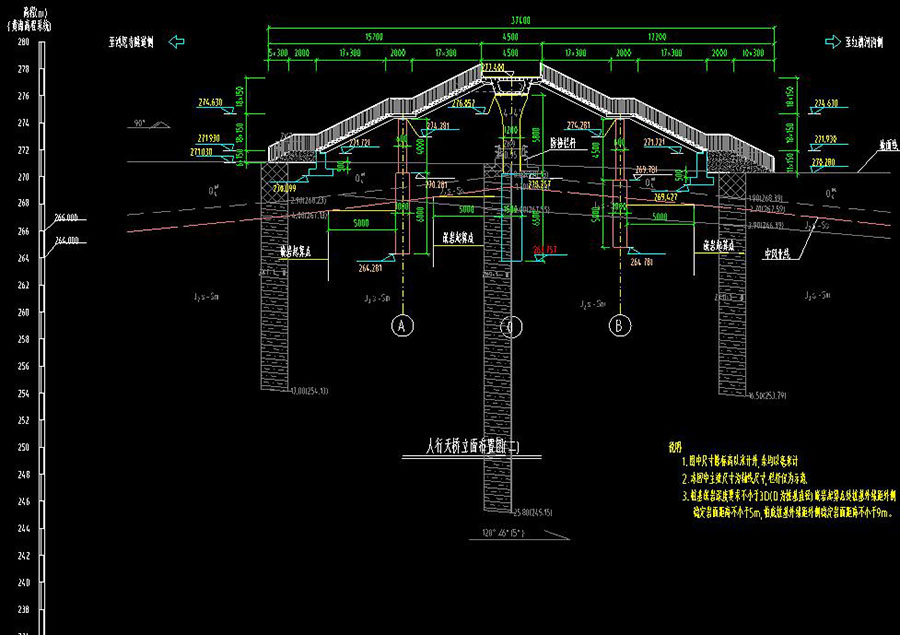

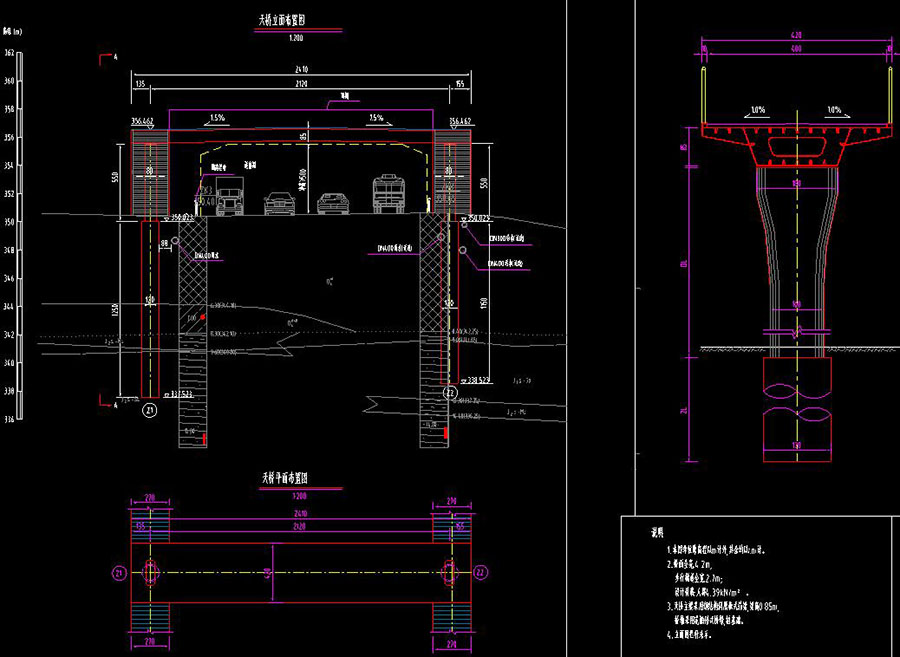

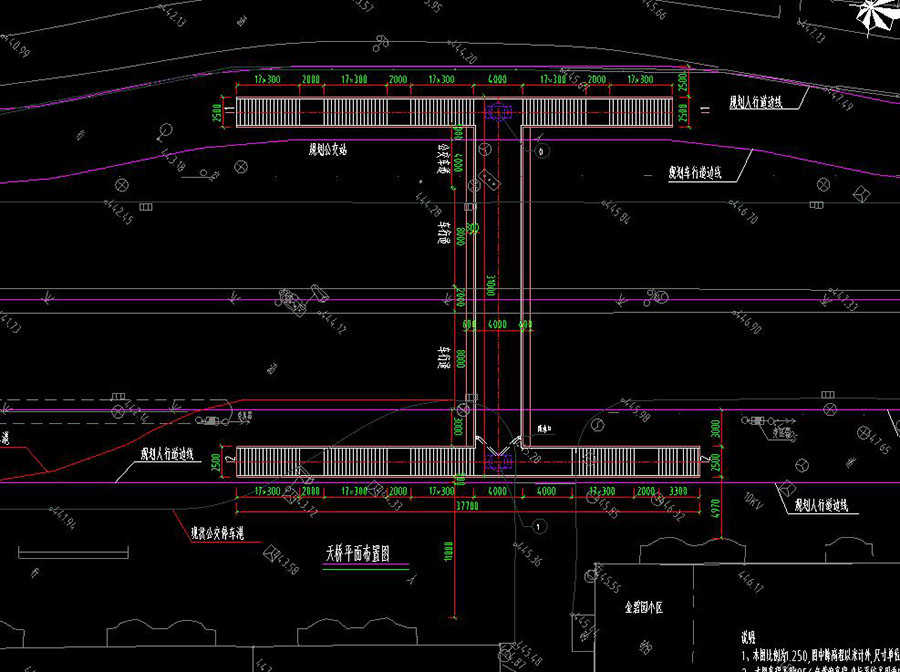

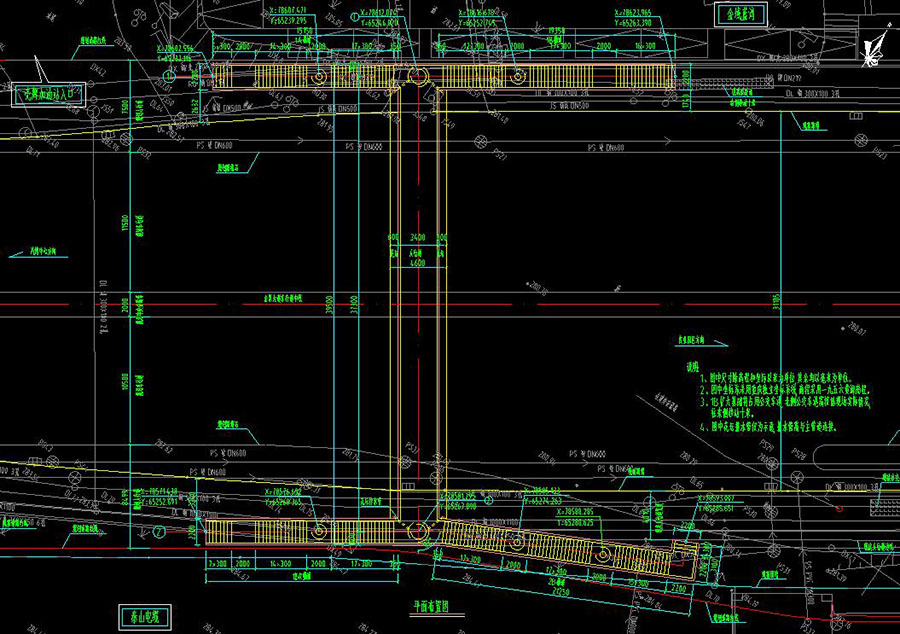

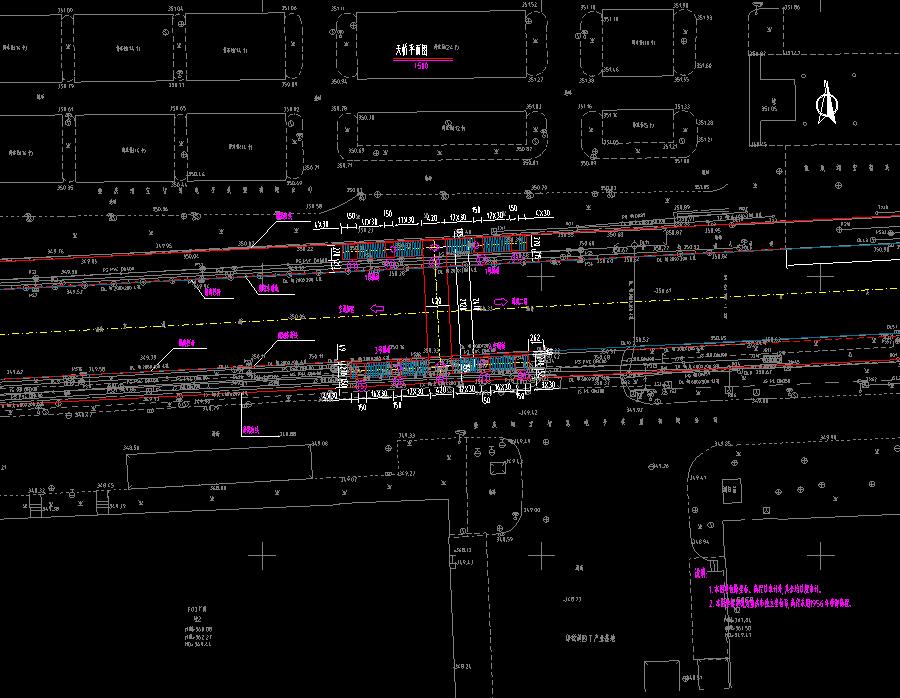

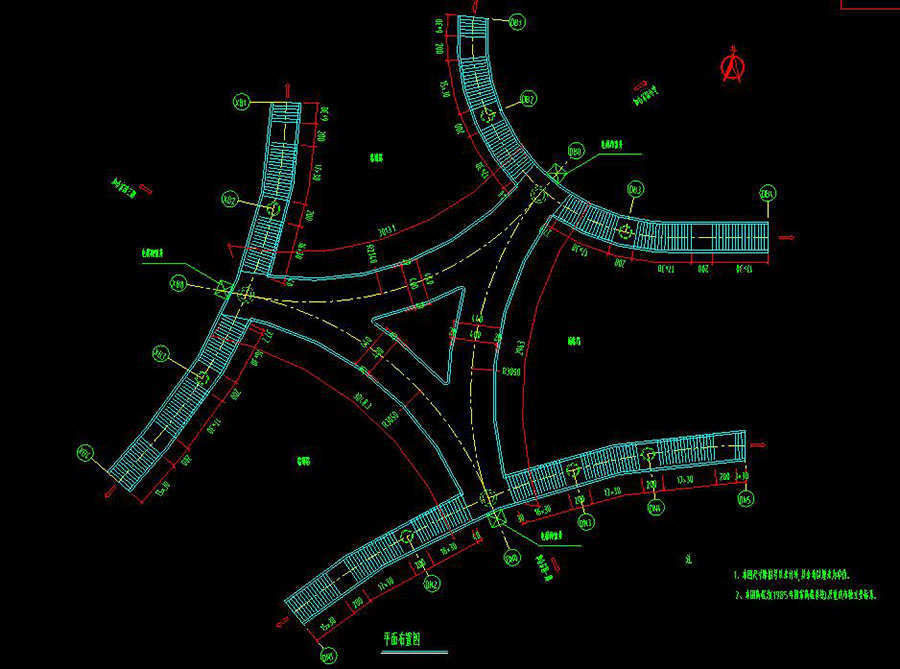

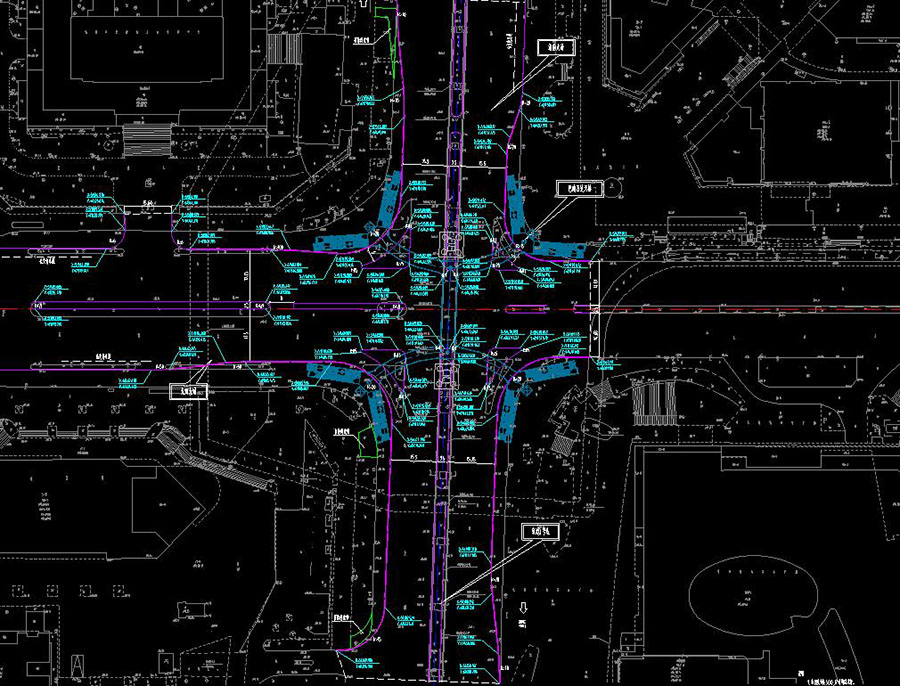

说明：多套人行天桥施工图，包括①通观二路及港盛路天桥桥面净宽4.2m，梯道全宽2.7m，设计荷载人群：4.39KN/m2；②合川高阳路天桥为椭圆形钢结构人行天桥，天桥主桥全宽4.2m，主桥长约161m；③金果大道金域蓝湾天桥单跨37.3m，变截面钢箱梁，全长39.5m，根部梁高1.7m，跨中梁高0.8m，桥面宽3.4m，通行净宽3m，梯道宽度2.2m，通行净宽1.8m，桥墩基础采用桩基础，踏步基础采用浅基础；④松花江小学人行天桥主梁桥面宽度：5.0m=0.15m（栏杆） 4.7m（人行道） 0.15m（栏杆），梯道宽度：3.5m=0.15m（栏杆） 3.2m（人行道） 0.15m（栏杆）；2.5m=0.15m（栏杆） 2.2m（人行道） 0.15m（栏杆）。⑤三甲医院人行天桥主梁桥面宽度：4.0m=0.15m（栏杆） 3.7m（人行道） 0.15m（栏杆）；梯道宽度：2.5m=0.15m（栏杆） 2.2m（人行道） 0.15m（栏杆）；⑥龙洲湾万达路口人行天桥总长136.837m，桥面宽4～5m，设置八个梯道，梯道总长142.2m，宽2.5m，整个天桥共设置4座垂直电梯及8座电动扶梯；⑦三岔路口三角形过街人行天桥平面布置为环形天桥，桥墩布置于人行道内，主梁跨径布置为30.483m 30.131m 29.63m，横断面布置为0.2m（栏杆） 4m（人行道） 0.2m（栏杆），全宽4.4m，梯道横断面布置为0.2m（栏杆） 2.4m（人行道） 0.2m（栏杆），梯道全宽2.8m，天桥共设置3座梯道，线型较简洁，景观性好；⑧双湖路旭辉小学天桥 ⑨松石大道人行天桥平面呈“工”字形布置。图纸专业包含：道路、电气、交通、结构、排水、BIM（部分人行天桥仅包含其中的个别专业）
