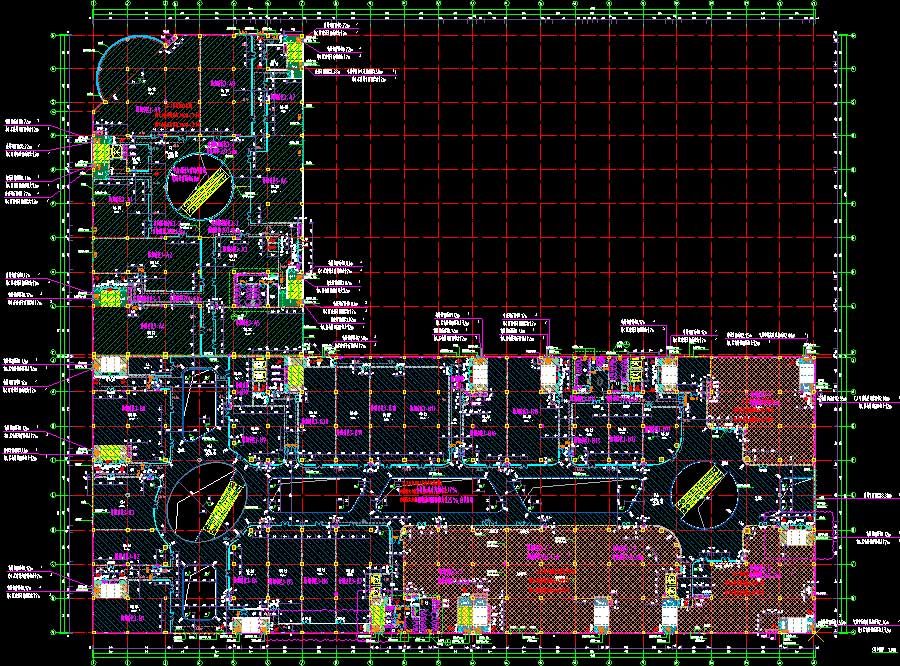

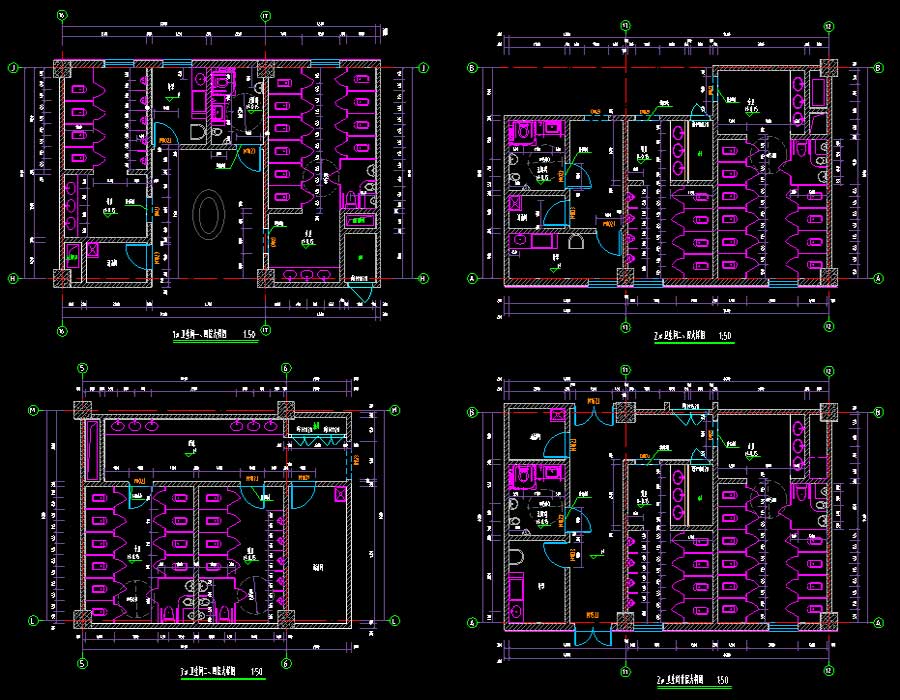

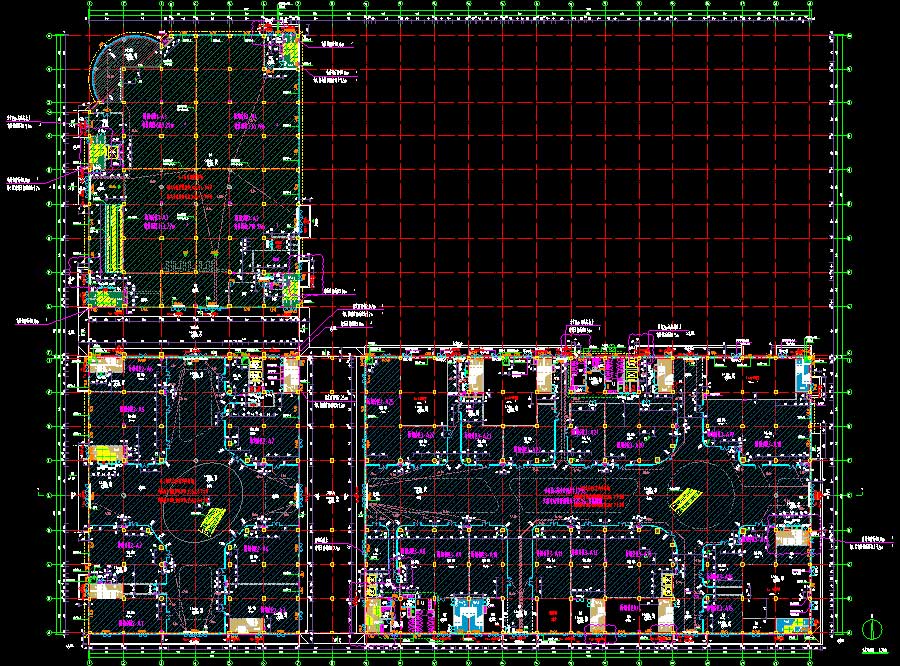

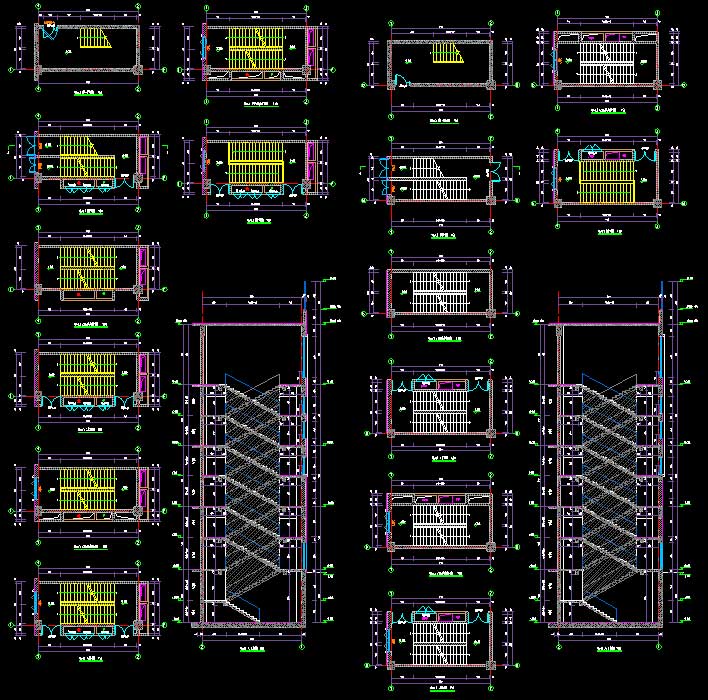

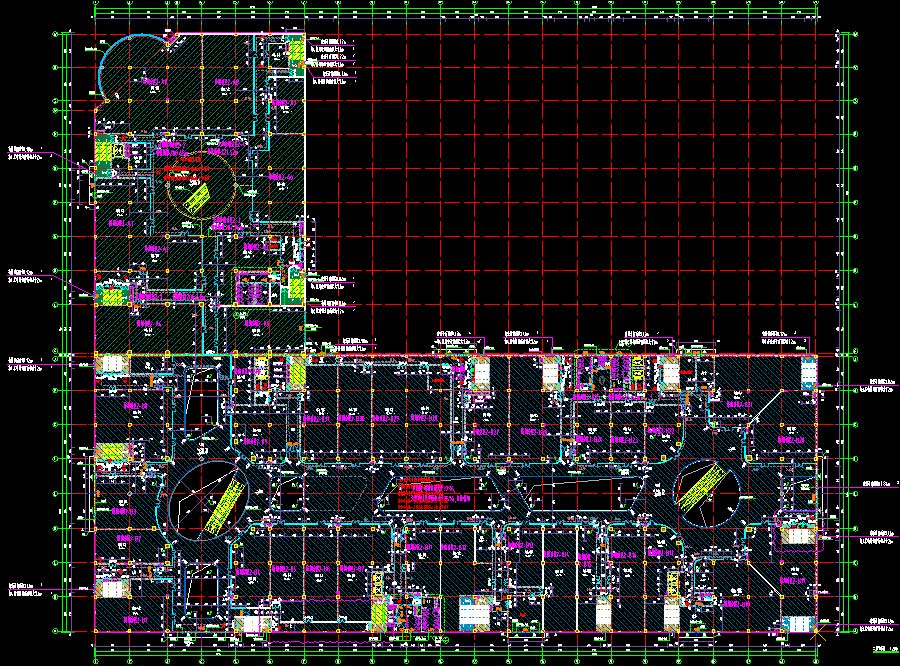

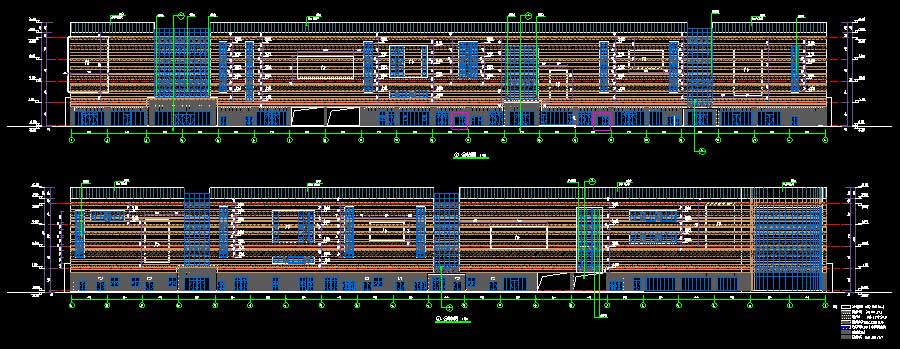

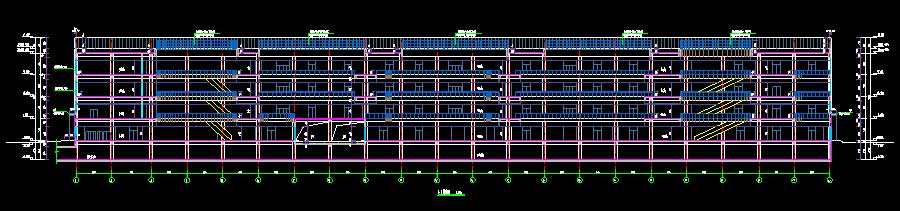

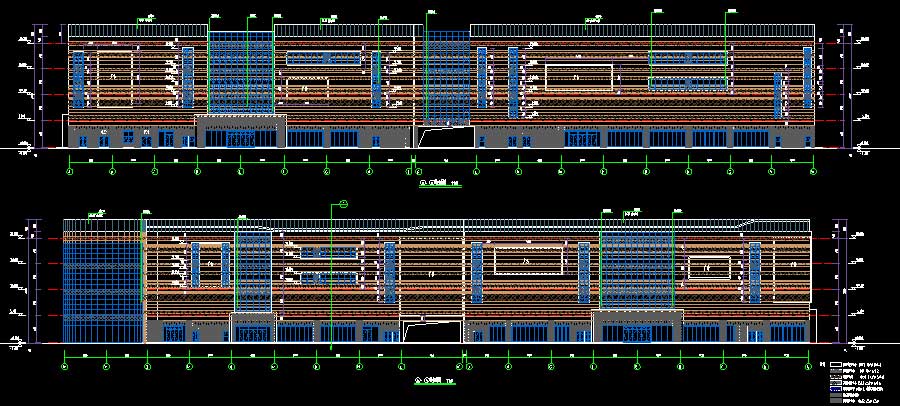

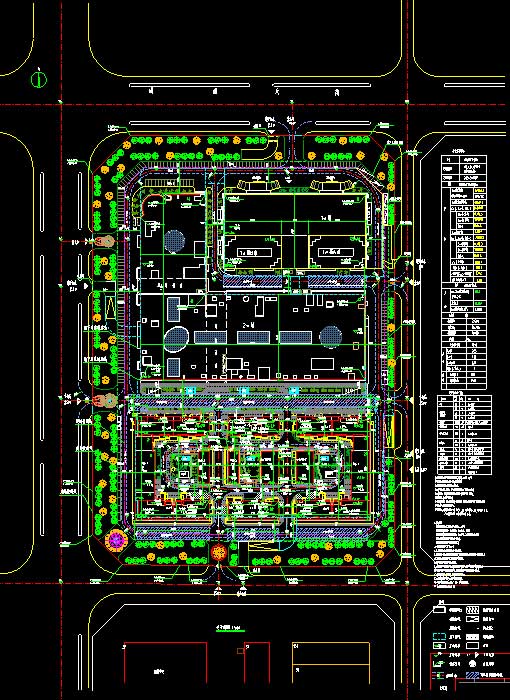

说明：该项目为某商业综合体建筑、结构、给排水、电气、采暖通风施工图，项目包括2~8#楼，商业1~，商业4，1#、2#变配电室及地下车库。其中，商业2、3和1#、2#变配电室地上层数均为1层，建筑高度为4.55.4米，建筑面积为241.2、365.6平方米；商业1、商业4地上层数均为2层，商业1地下层数为1层，建筑高度均为8米，建筑面积均为1492.5平方米；2#地上层数为4层，建筑高度为21.8米，建筑面积为60661.3平方米；3#、5~8#地上层数均为15层，地下层数均为2层，建筑高度均为46.2米，建筑面积为8649.2~13515.4平方米；4#地上层数为16层，地下层数为2层，建筑高度为49.2米，建筑面积为9286.2平方米；地下车库为地下1层，建筑面积为34881平方米。图纸内容含：建筑：建筑说明，节能专篇，防火设计专篇，防火分区示意图，绿色建筑设计专篇，总平面图，平面图，立面图，剖面图，房型大样图，楼梯大样，墙身大样；结构：结构说明，CFG桩平面布置图，基础筏板配筋图，剪力墙平法施工图，暗柱表，梁平法施工图，板结构平面图，楼梯详图；给排水：给排水说明，给排水平面图，喷淋平面图，排水系统图，消火栓、喷淋系统图，给水系统图，各户型留洞图，卫生间大样图，各户型给水系统图，户型给排水平面图，高位水箱间详图；电气：电气说明，电气专业抗震设计专篇，电气节能和环保措施设计说明，绿色建筑专篇，电气设备材料表，电气详图，竖向低压配电系统图，低压配电系统图，弱电系统图，消防弱电系统图，火灾自动报警系统图，消防应急照明平面图，照明平面图，户型照明大样图，配电平面图，插座大样图，屋面防雷平面图，弱电平面图，火灾自动报警平面图，等电位联结及接地平面图；暖通：暖通说明，发热线布置平面图，防排烟、通风平面图，排烟机房、补风机房详图及设备表等等。
