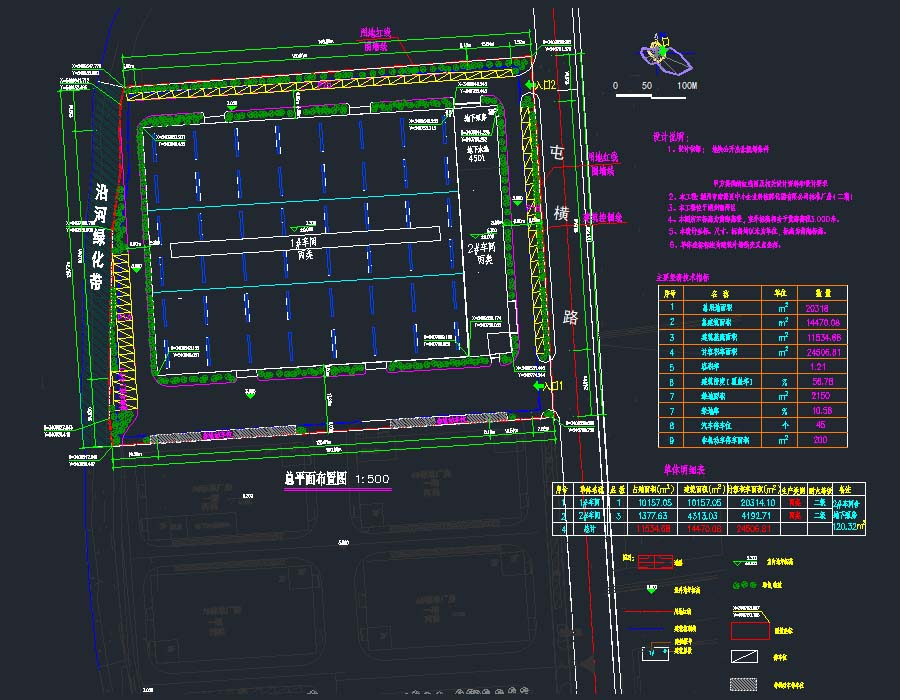

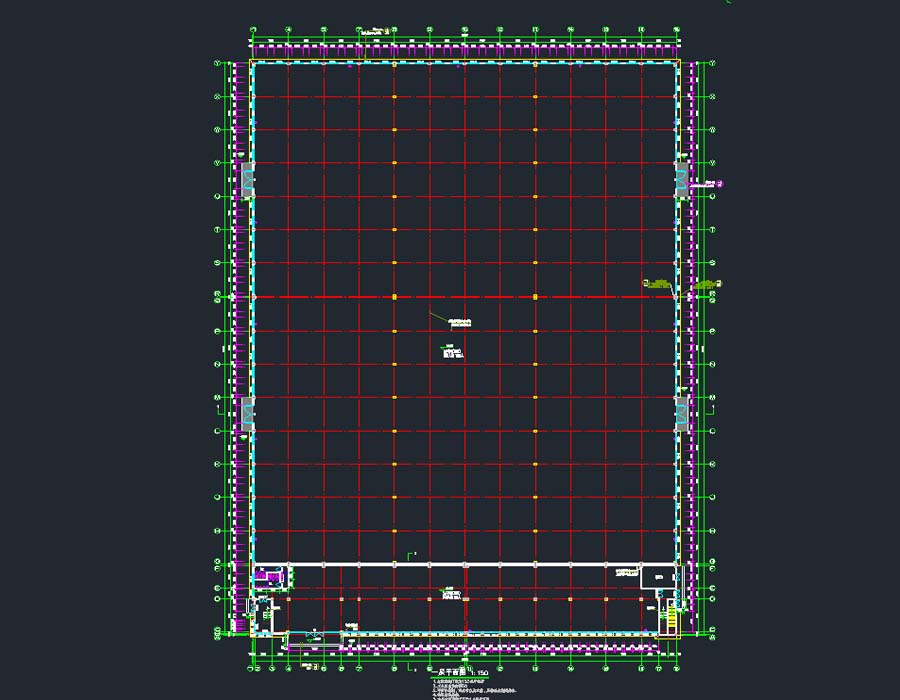

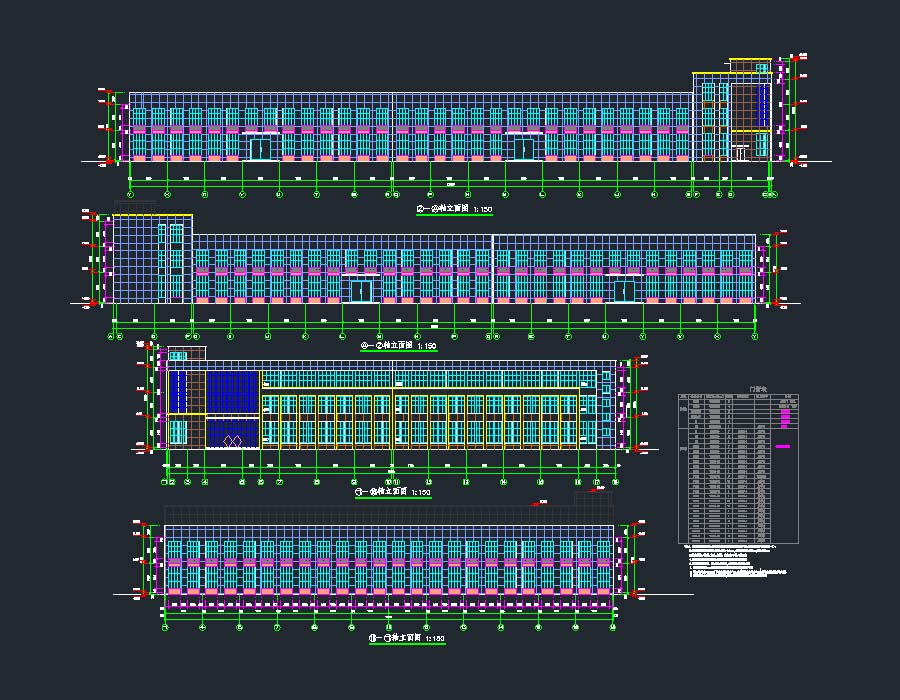

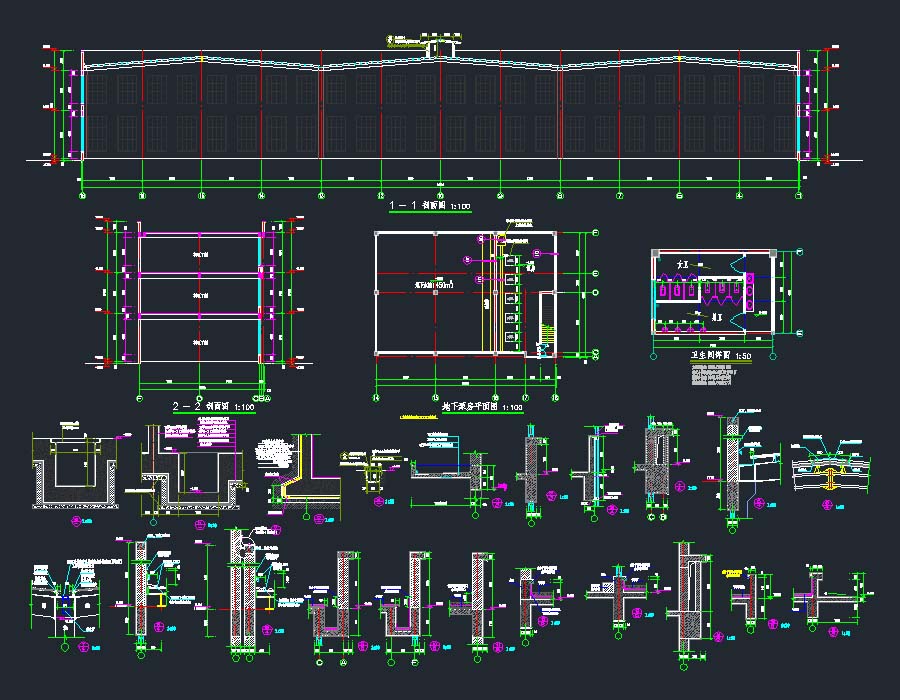

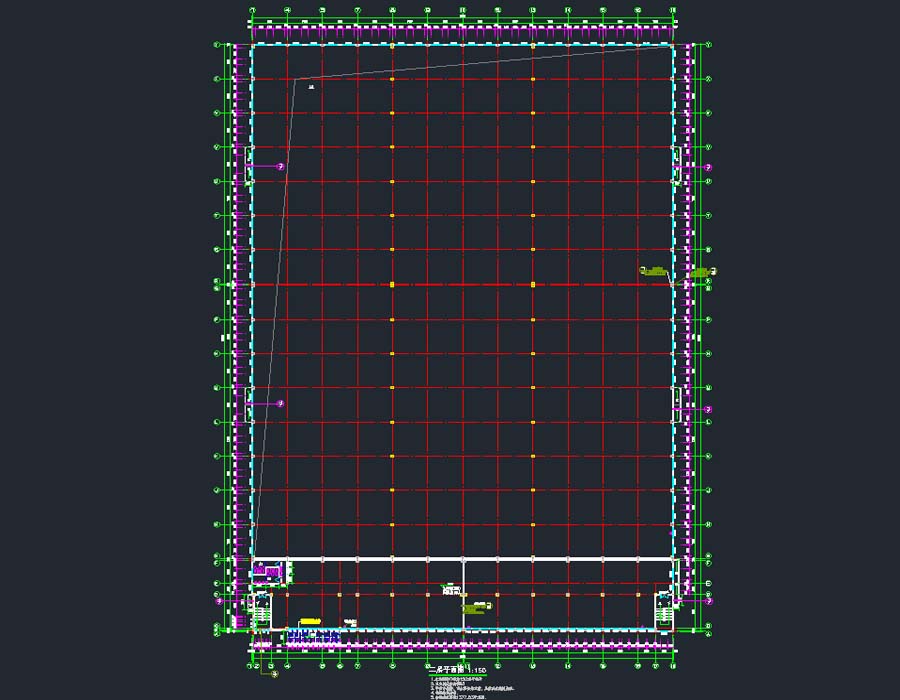

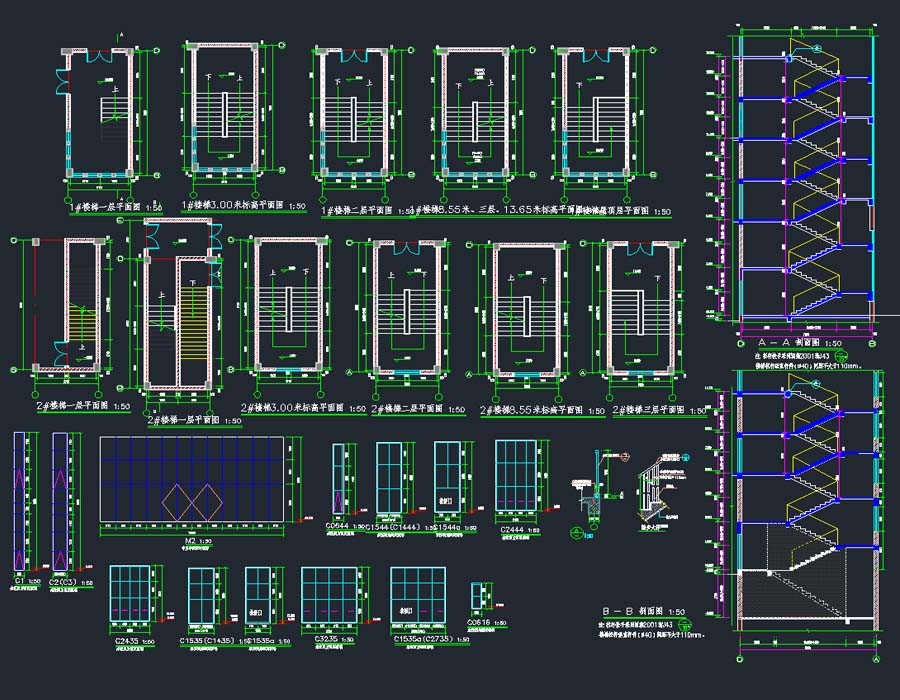

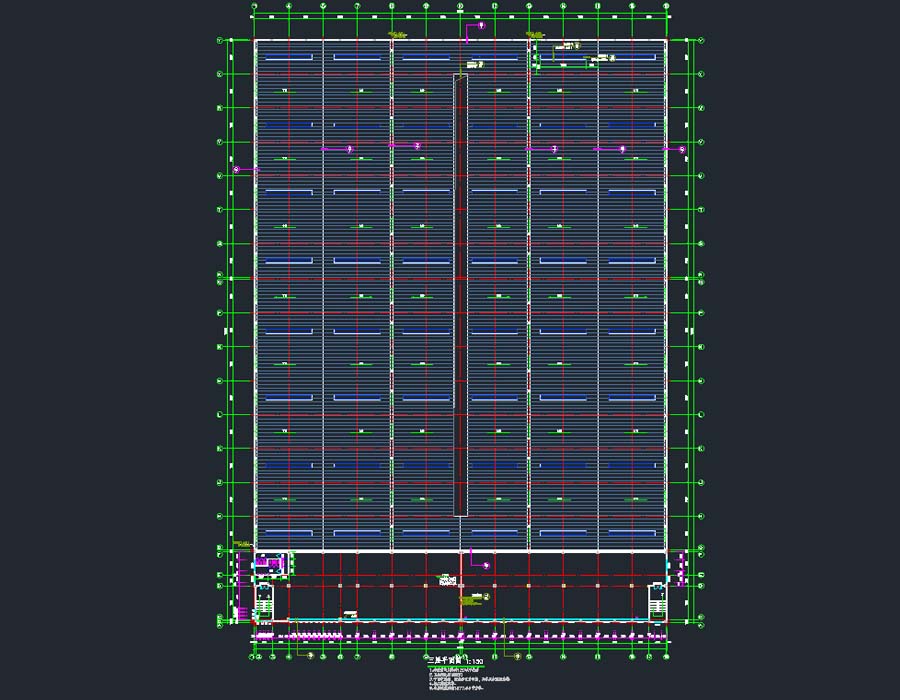

说明:该项目为某中小企业科技孵化园标准厂房二期工程建筑、结构、给排水及电气专业施工图,其中1#车间总建筑面积为10157.05平方米,地上1层,总高度为13.8米;2#车间总建筑面积为4313.03平方米,地上3层,总高度为17.9米;结构形式为框架结构。图纸包括:总平面布置图,道路竖向布置图,建筑设计总说明,楼层平面图,轴立面图,剖面图,楼梯图,门窗详图,节点图;结构设计总说明,桩位布置图,基础平面图,地梁配筋图,承台详图,地下水泵房详图,柱平法施工图,结构平面图,X向梁配筋图,Y向梁配筋图,钢屋面结构平面图,屋面檩条布置图,钢结构说明,楼梯详图;给排水设计施工说明,平面图,喷淋、消防炮平面图,地下泵房平面图,消防炮系统图,消火栓系统图,虹吸雨水系统图;电气设计总说明,配电系统图,地下泵房电气平面图、地下泵房自动报警面图,消防电气设计说明,自动报警系统图,电气平面图,防雷平面图,基础接地平面图,自动报警平面图以及排水设计施工总说明,雨污水平面布置图,雨水平面布置图,污水平面布置图,排水工程数量表;道路工程总说明,道路平面设计图,路面竖向控制标高图,道路逐桩坐标表,道路直曲转角表,道路标准横断面图,施工缝结构图,雨水口路面钢筋加固图,检查井路面钢筋加固图,路面板锐角加固设计图,道路接顺段处理图,道路工程数量表。
建筑面积:10157.05,4313.03㎡地上层数:1,3层建筑高度:13.8,17.9m地下层数:高度类别:低层图纸深度:施工项目地址:浙江省设计时间:2016建筑风格:现代效果图:无
