建标库图纸模型 > 多类专业 > 住宅 > 商业办公楼、住宅楼全专业施工图3316380517
<< 返回列表
商业办公楼、住宅楼全专业施工图3316380517文件大小:632.66M推荐人:小舒图纸张数:659张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:130712.32㎡地上层数:5,8,13,1~2层建筑高度:38.4,39.9,4.8~9m地下层数:1~2层高度类别:中高层图纸深度:施工项目地址:重庆市设计时间:2021建筑风格:现代效果图:无

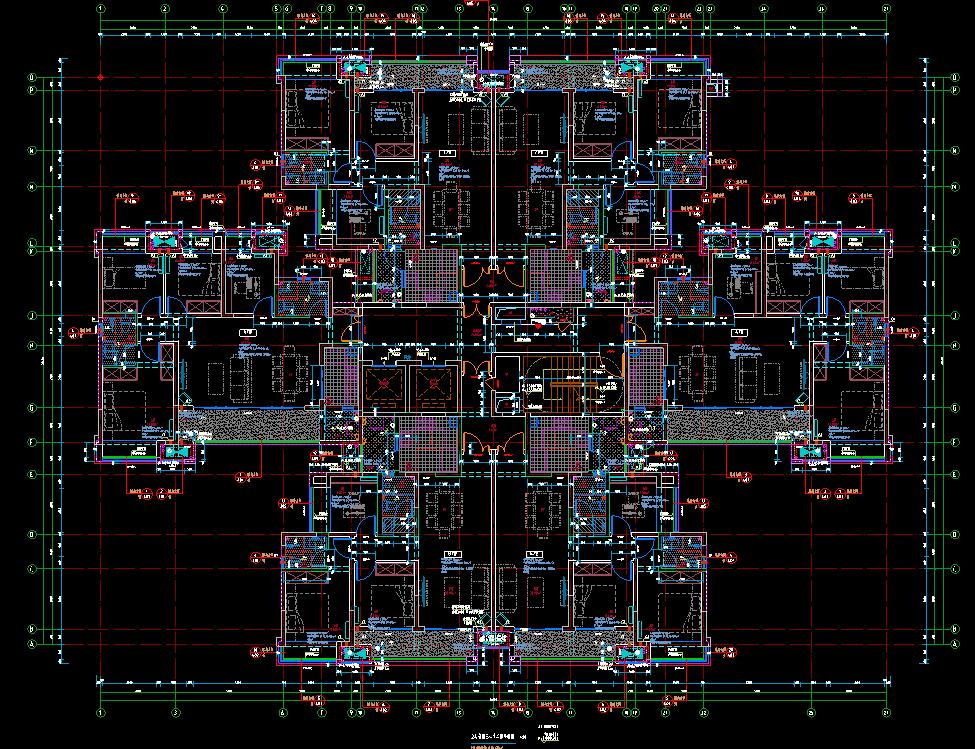

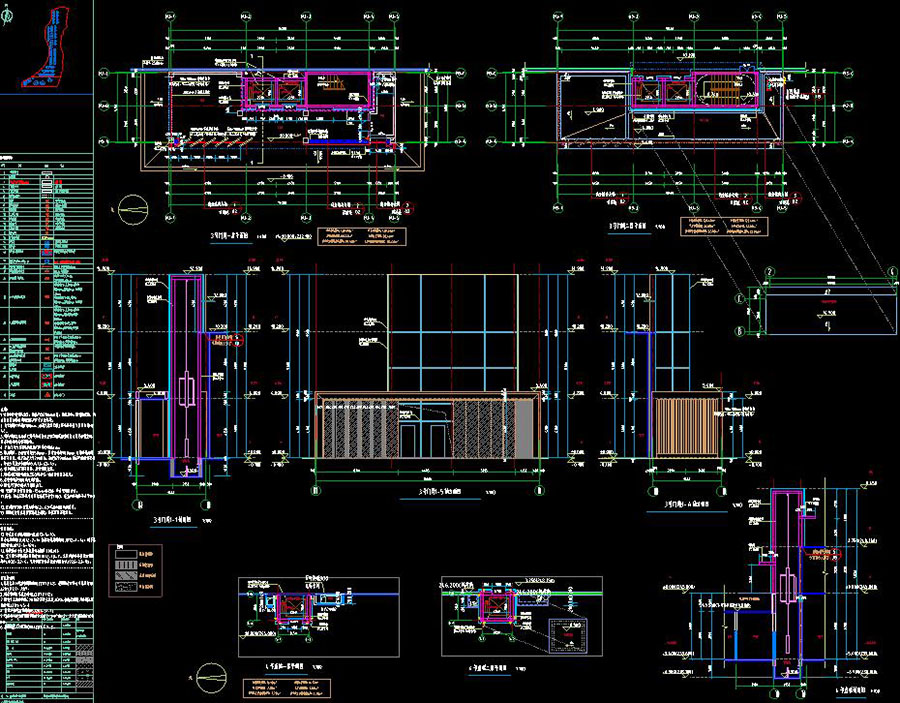

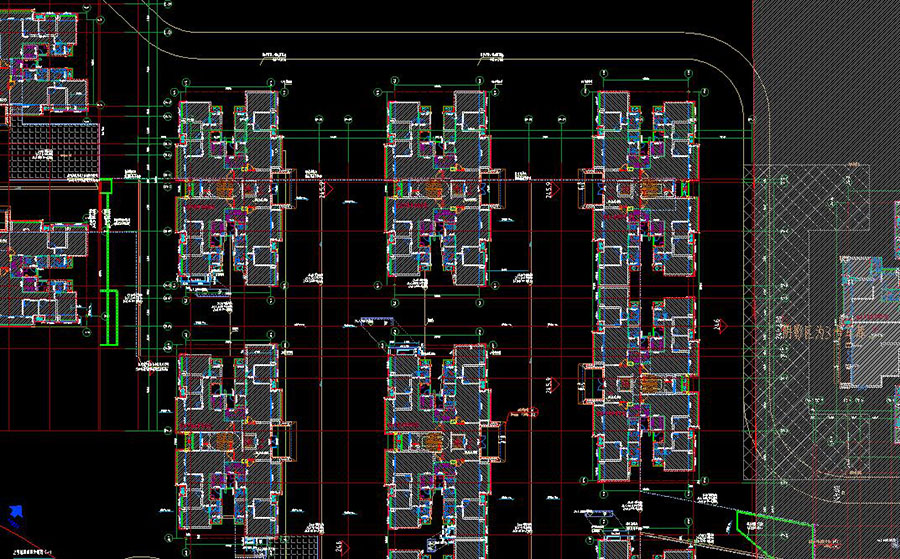

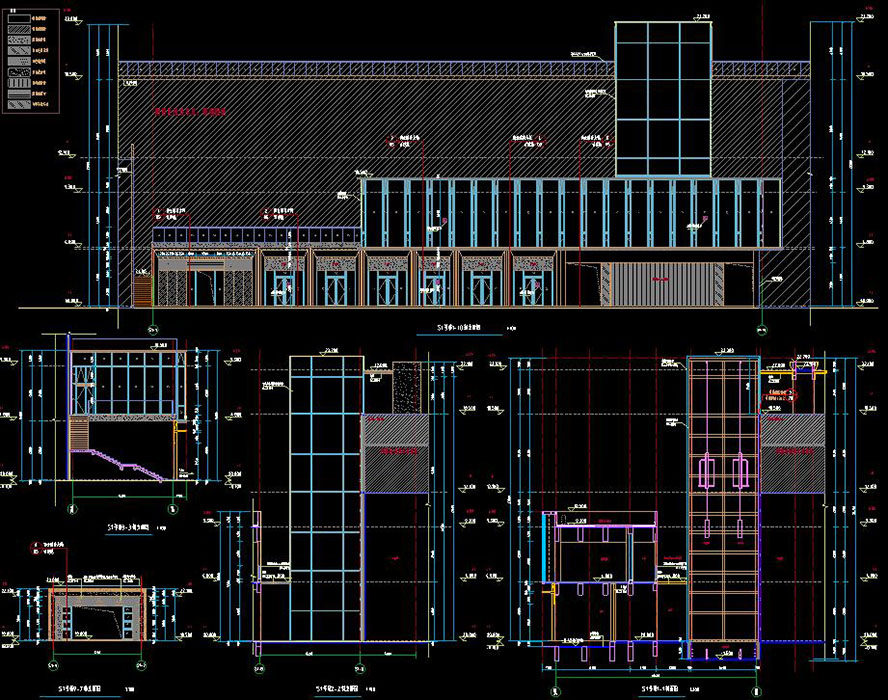

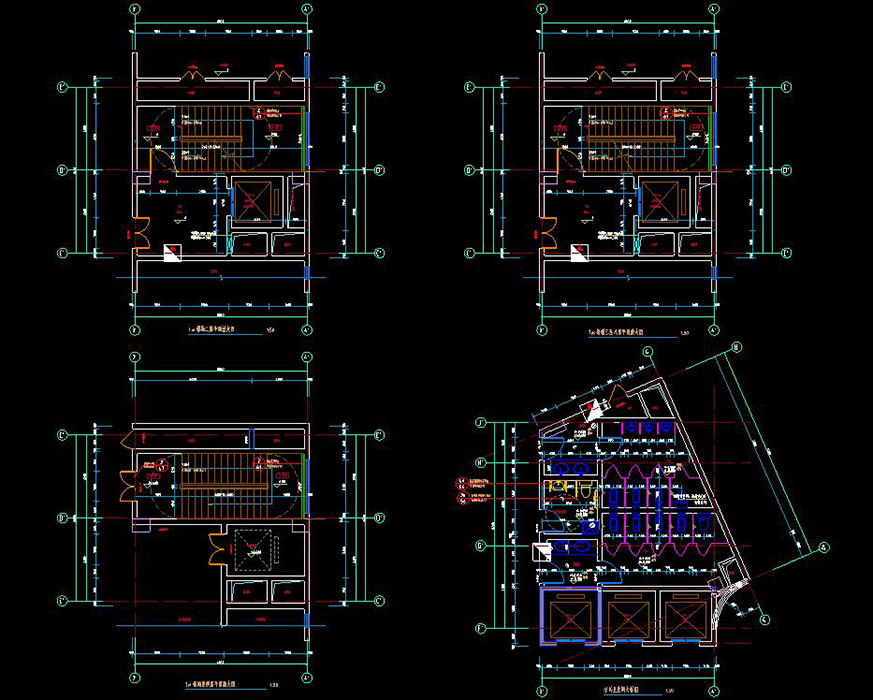

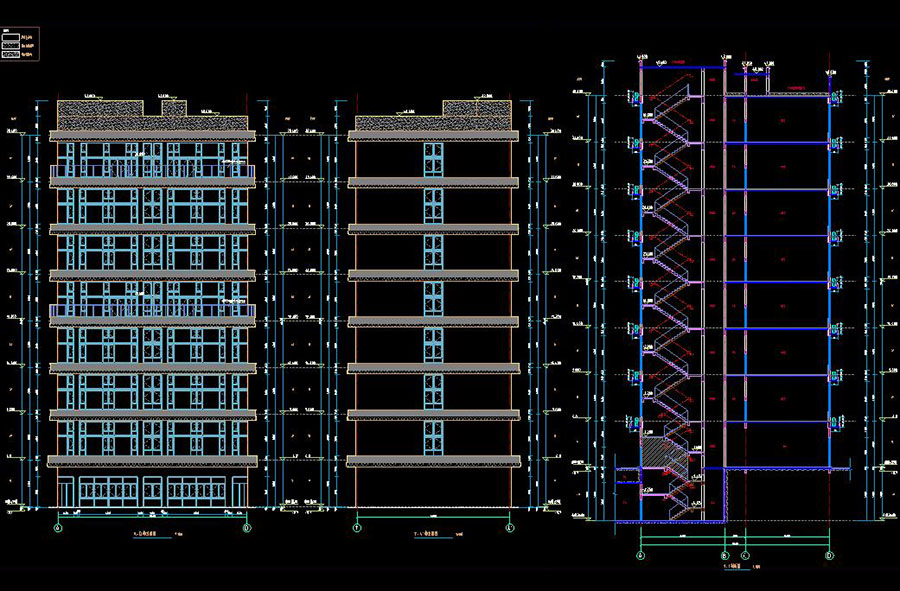

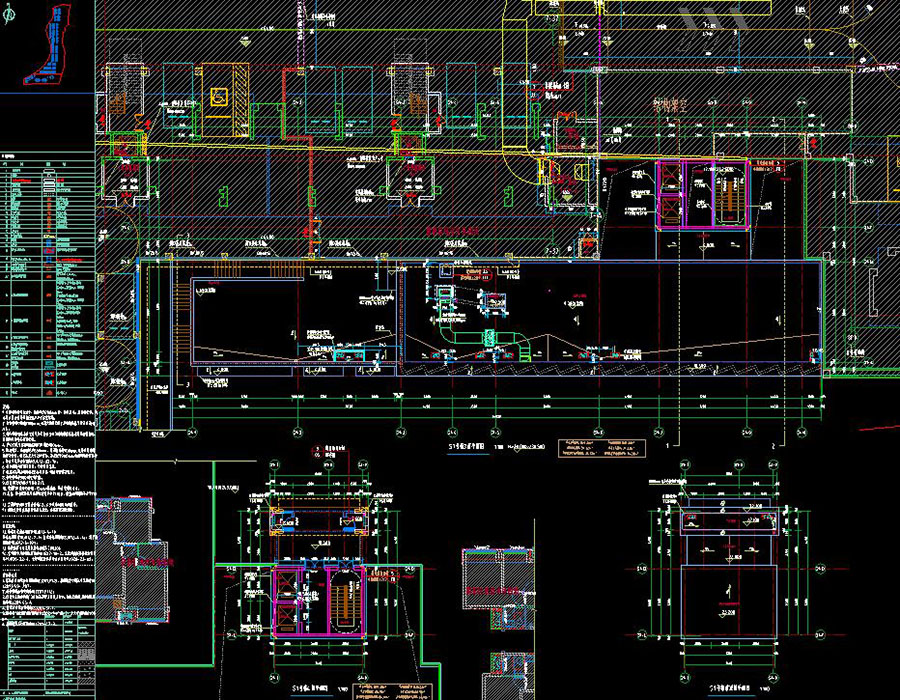

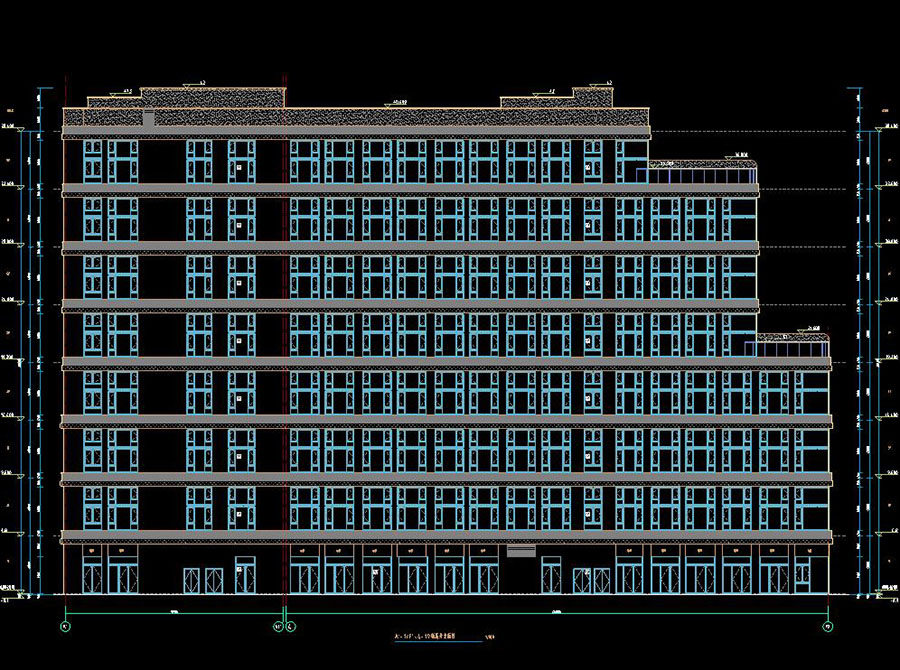

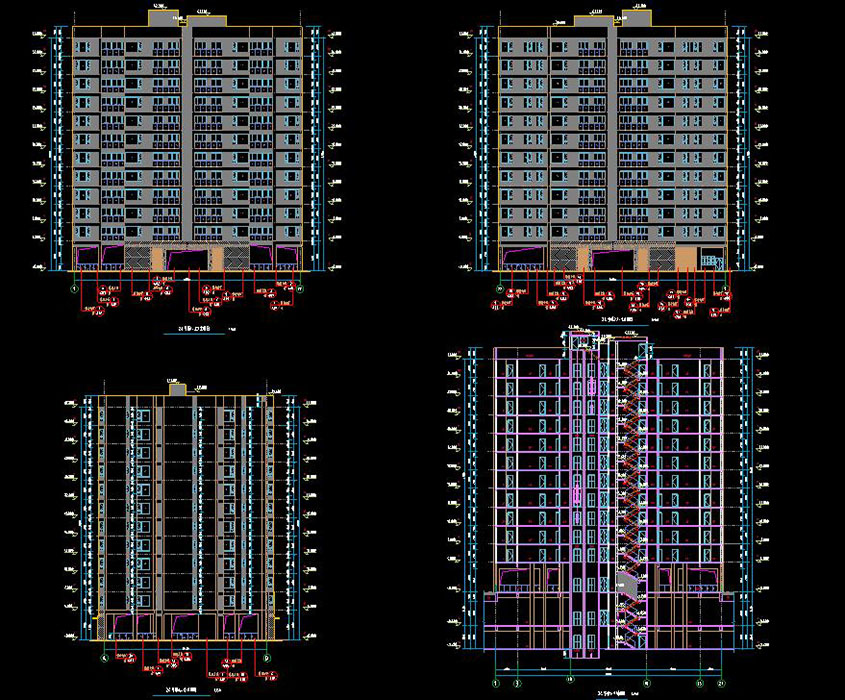

说明:某住宅区1~26#住宅楼、S1#商业楼、2、3#门岗、4#直梯、1~4#地库施工图,其中1~22#住宅楼地上5层,地下1层,建筑高度15m,23#商业办公配套用房地上8层,地下1层,建筑高度38.4m,24~26#住宅楼地上13层,地下1~2层,建筑高度39.9m,S1#商业楼、2、3#门岗、4#直梯地上1~2层,建筑高度4.8~9m,1~4#地库地下1~2层,建筑高度5.4~9.2m,框架、剪力墙结构,抗震设防烈度为6度,图纸包含:总平面布置图,消防总平面布置图,绿地总平面布置图,无障碍总平面布置图,建筑设计总说明,工程做法措施表,建筑大样一览表,通用大样图,ALC条板通用大样,各单体平面图,立剖面图,楼梯平面放大图、剖面图,墙身大样图,门窗大样图,1~4#地库组合平面图、平面图,地下车库顶板组合平面图、顶板平面图,剖面图,防火分区示意图,坡道大样图,楼梯大样图,立面及门头大样,1~4号地库顶板标高示意图;结构设计总说明,基础设计总说明,危大工程说明专篇,建筑节能(绿色建筑)结构设计说明专篇,竖向构件布置图,结构平面布置及板配筋图,梁配筋图,墙身大样图,楼梯大样图,库基础布置图,地库墙柱布置图,车道墙柱布置图,挡墙大样图,地库模板及板配筋图,车道模板及板配筋图,车道梁配筋图,地库梁配筋图、楼梯大样图;给水排水总平面设计图例,室外工程给排水主要材料表,给水排水总平面设计施工说明,生活给水系统原理图,室内消火栓系统原理,室外消火栓系统原理图,自动喷水灭火系统原理图,给水排水单体设计施工说明,给排水通用大样示意图,高跌差(4~10m)跌水井大样图,给排水总平面图,室外污废水、雨水检查井水力计算表,室外检查井坐标表,给排水平面图,排水系统原理图,七氟丙烷灭火系统设计说明,喷淋平面图;暖通设计说明,图例,安装示意图,通风防排烟平面图,防排烟系统原理图;电气总平面图,电气设计说明,火灾自动报警系统设计与施工总说明,竖向干线系统图,弱电系统图,火灾自动报警系统图,配电箱系统图,配电照明、火灾自动报警、弱电平面图,接闪带平面图,防雷接地大样图,户内大样图等排洪沟图纸、详勘报告
