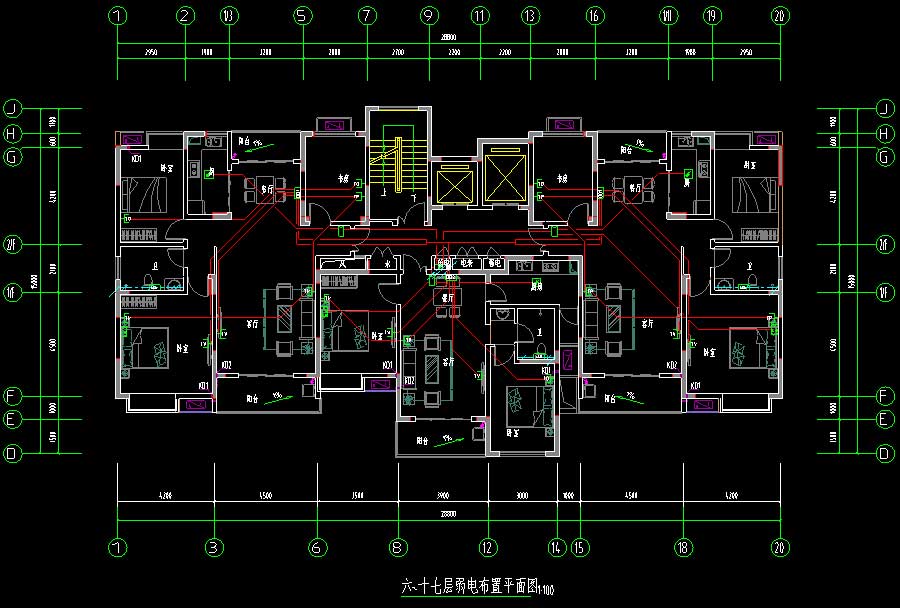

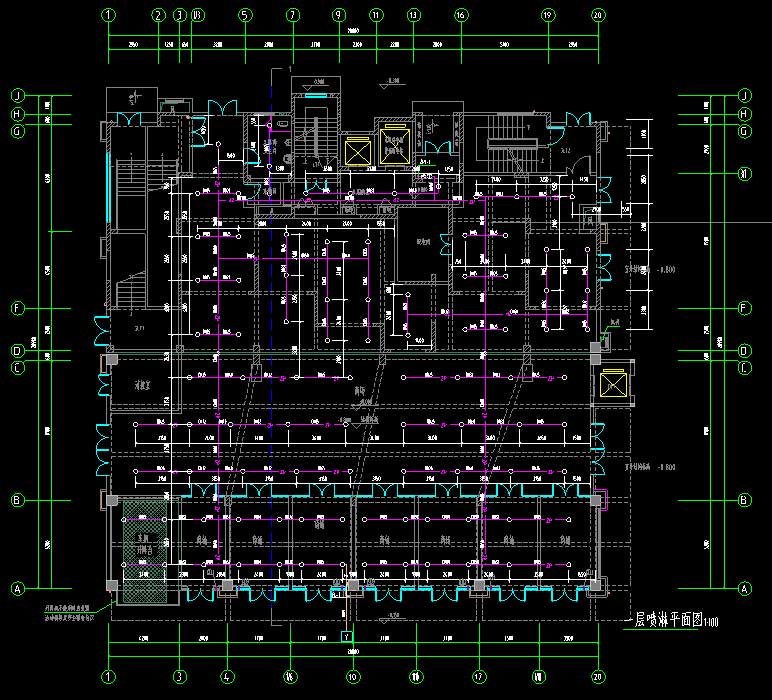

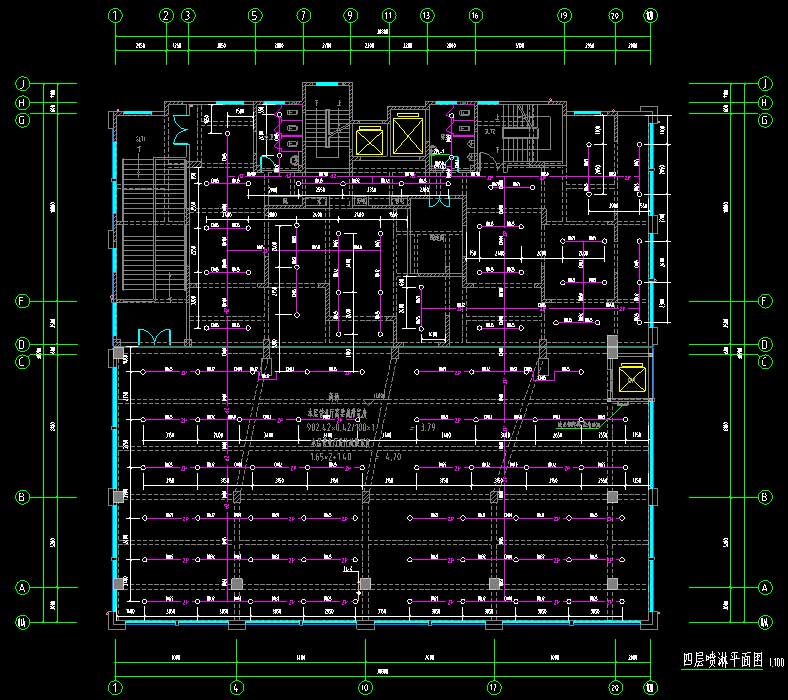

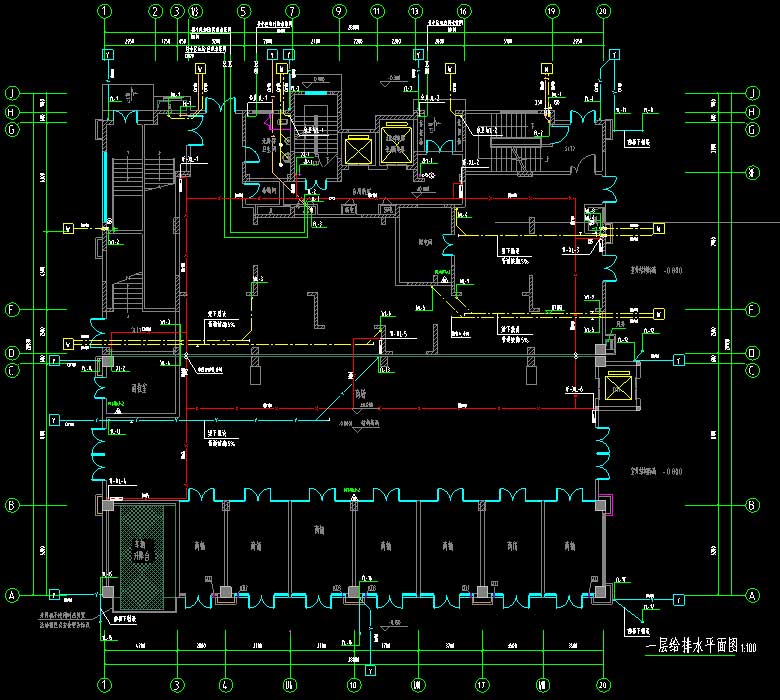

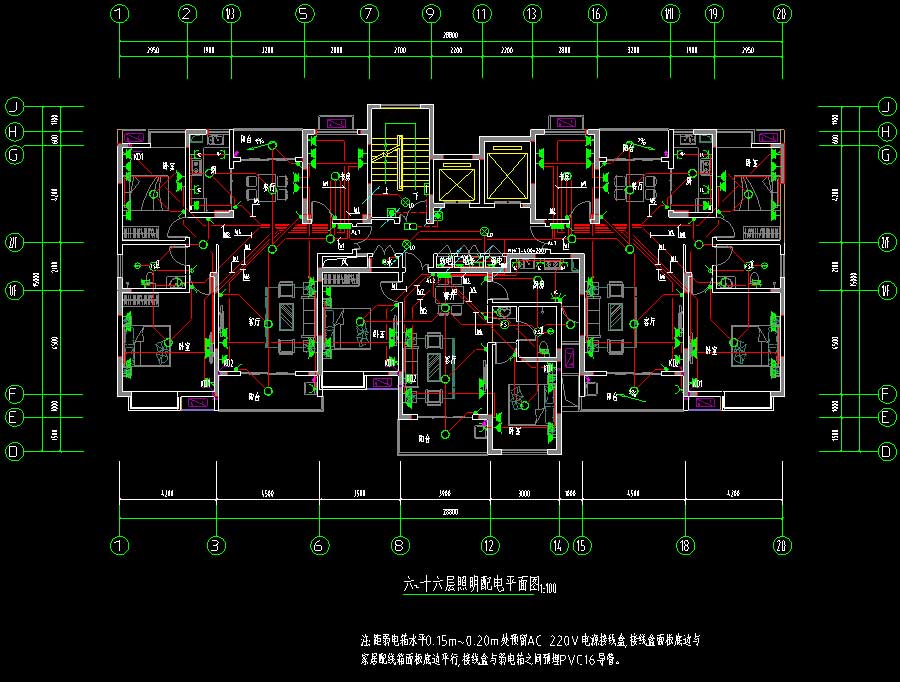

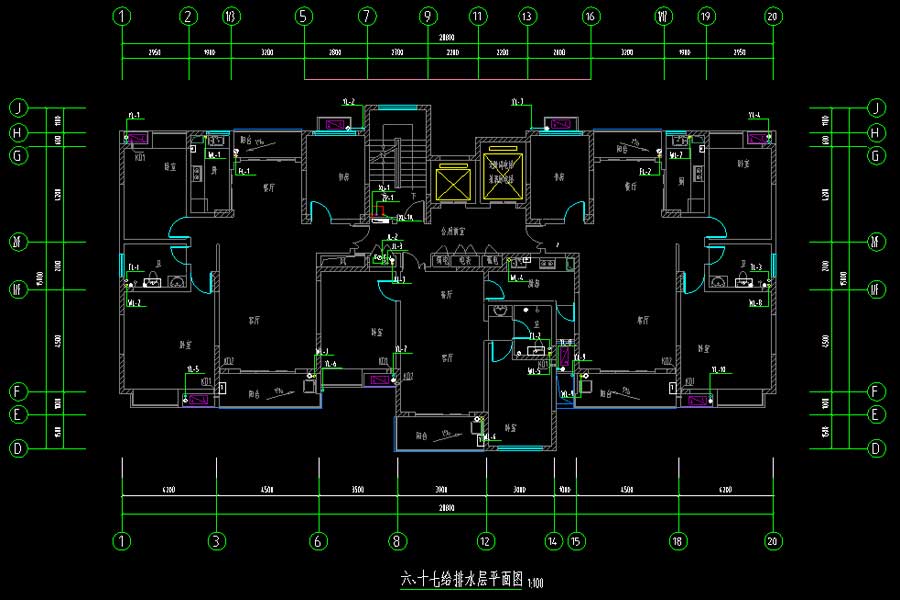

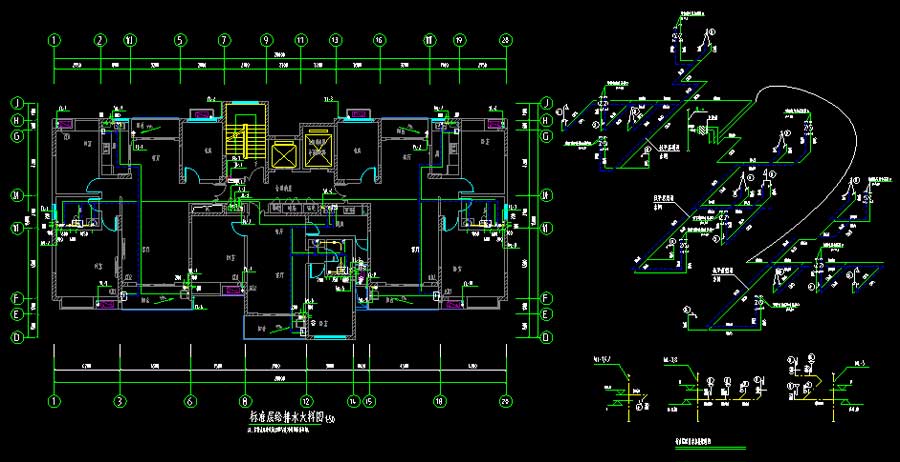

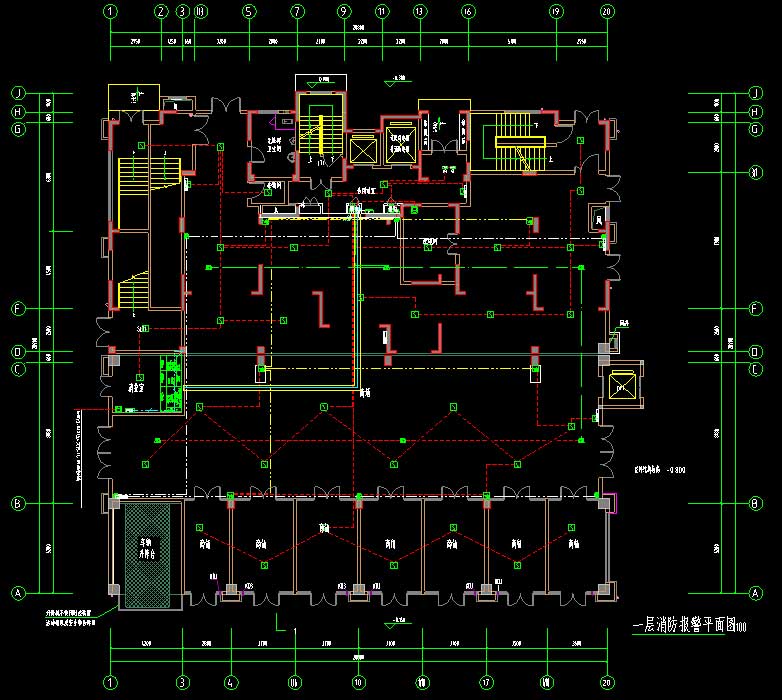

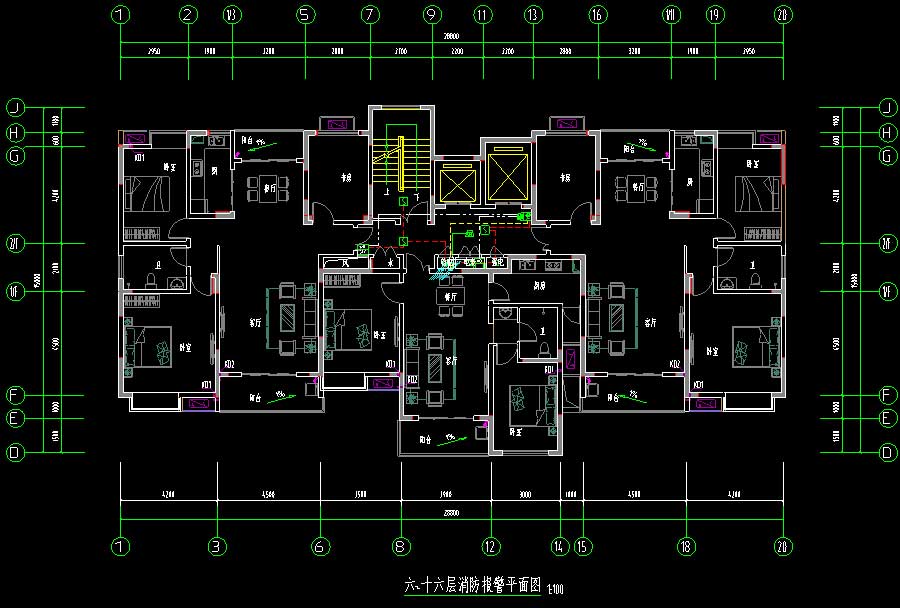

说明:该项目为某高层商住楼给排水、电气施工图,地面十七层,地下一层,一层~四层为商业,五层~十七层为普通住宅,共一个单元,两梯三户,共39户,总建筑面积为9045平方米,建筑高度53.5米,属二类高层建筑,抗震设防烈度为6度,耐火等级为一级。住宅设无障碍电梯、担架电梯和消防电梯各一部。图纸内容含:给排水:给排水说明,喷淋平面图,给排水平面图,公卫给排水系统原理图,标准层给排水大样图,标准层给排水系统原理图,泵房设备布置平面图,泵房管线布置平面图,给水系统原理图,消火栓系统原理图,雨水系统原理图,污水系统原理图;电气:电气说明,消防设计说明,系统图,配电竖向干线图,漏电及消防设备电源监控系统图,安防监控系统图,住宅有线电视系统图,住宅光纤到户通信系统图,火灾自动报警及消防设备联动控制系统图,照明配电平面图,消防报警平面图,强弱电干线平面图,基础接地平面图,屋顶层防雷平面图等等。
建筑面积:9045㎡地上层数:17层建筑高度:53.5m地下层数:1层高度类别:高层图纸深度:施工项目地址:安徽省设计时间:2020建筑风格:效果图:无
