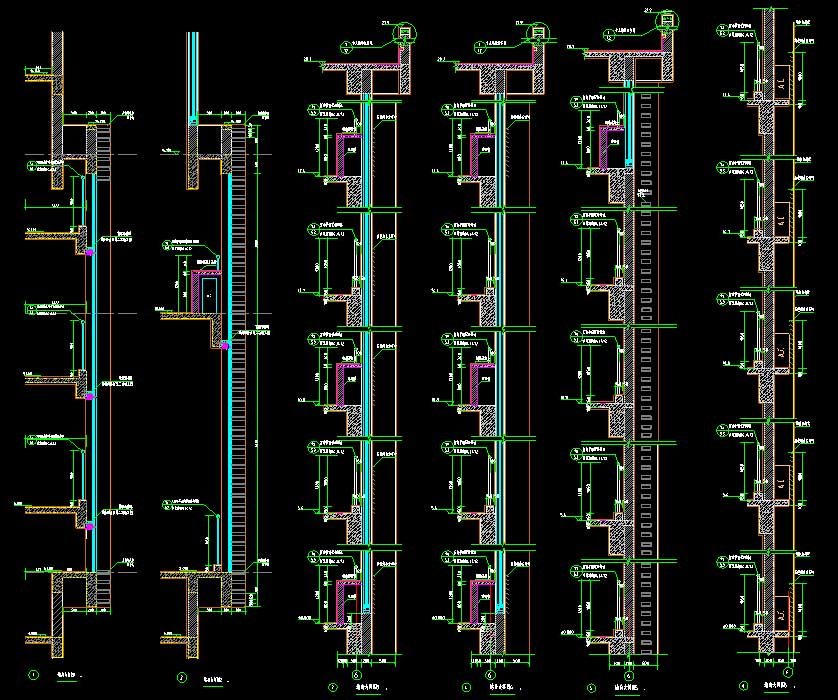

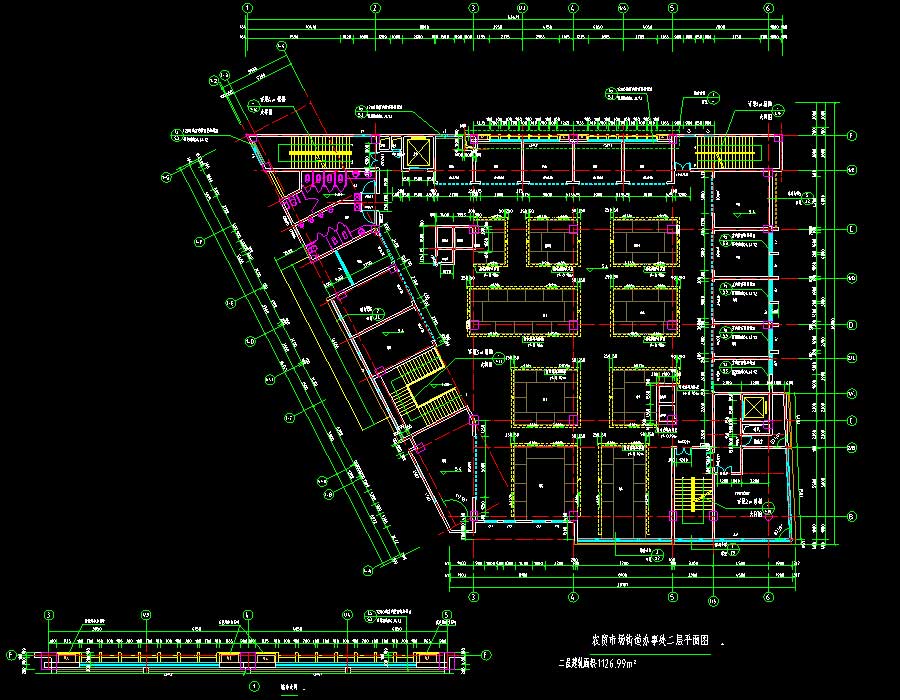

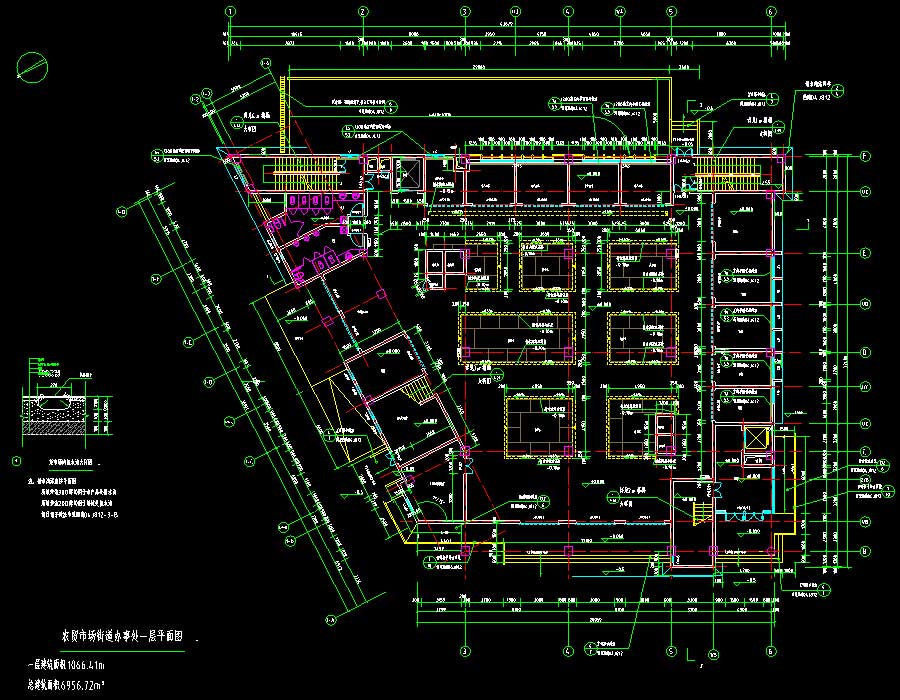

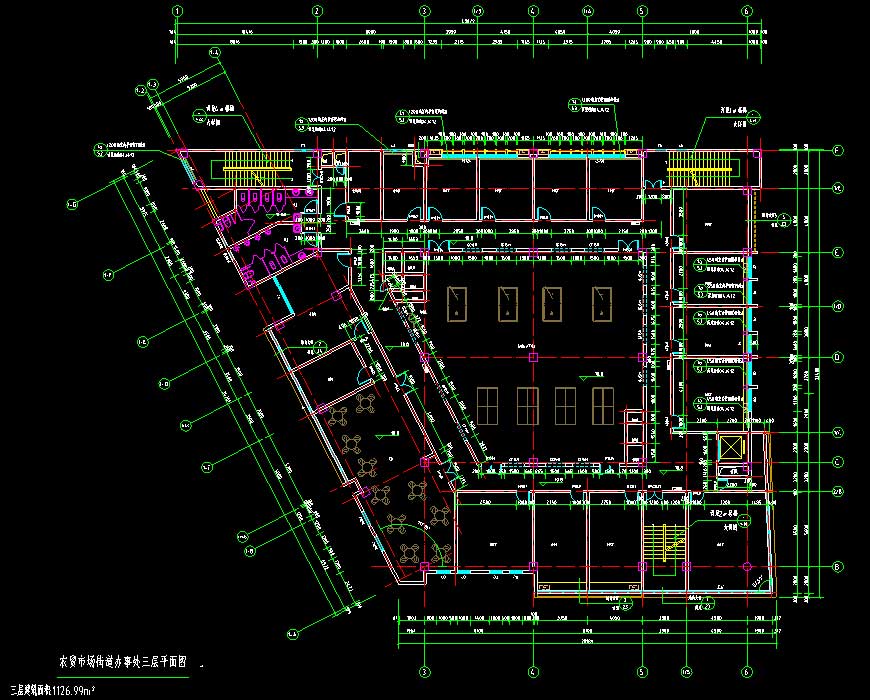

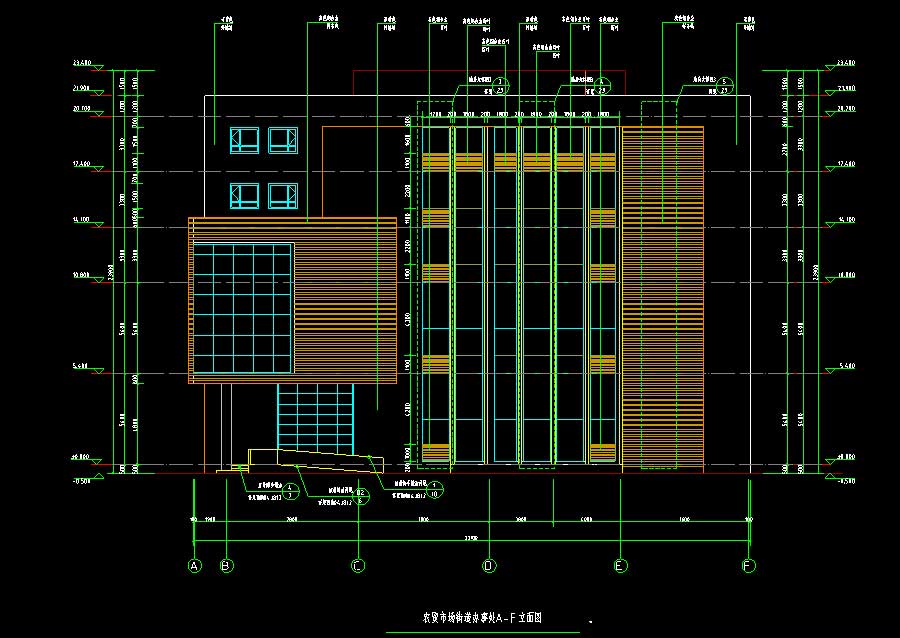

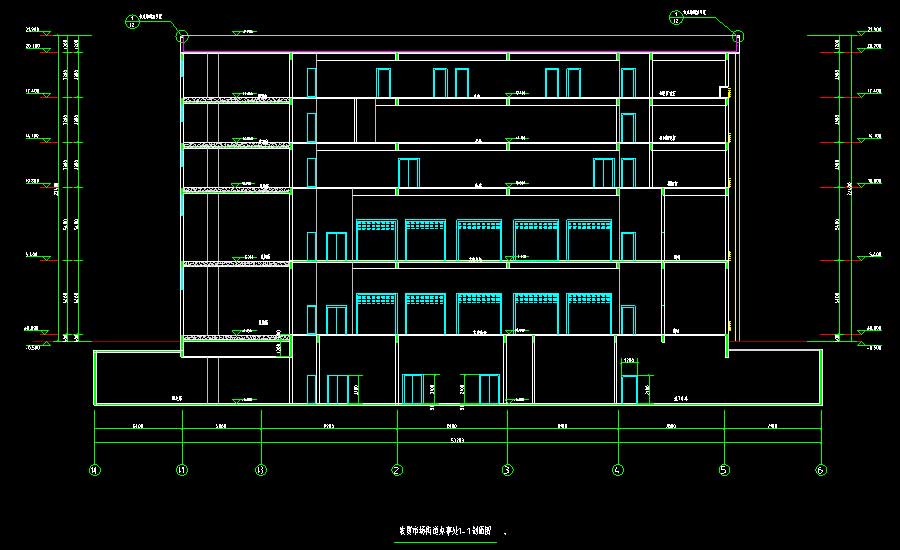

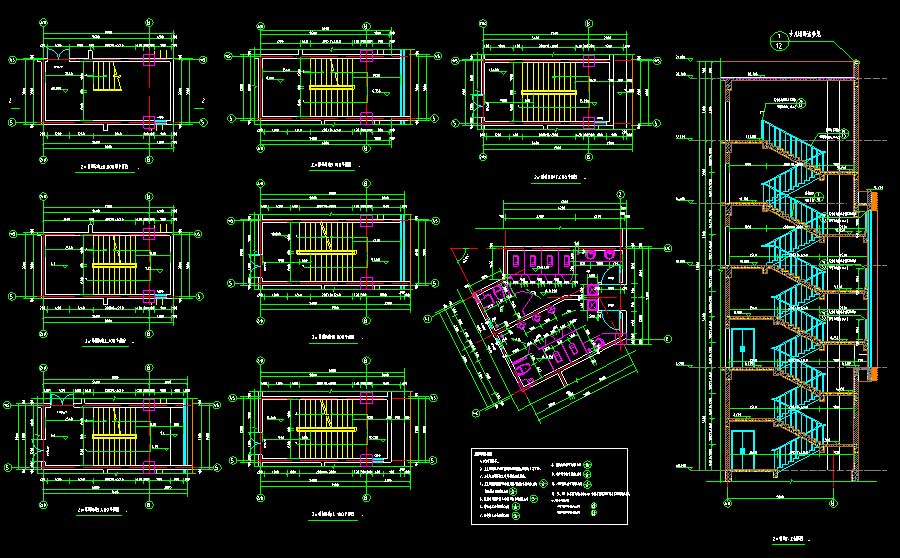

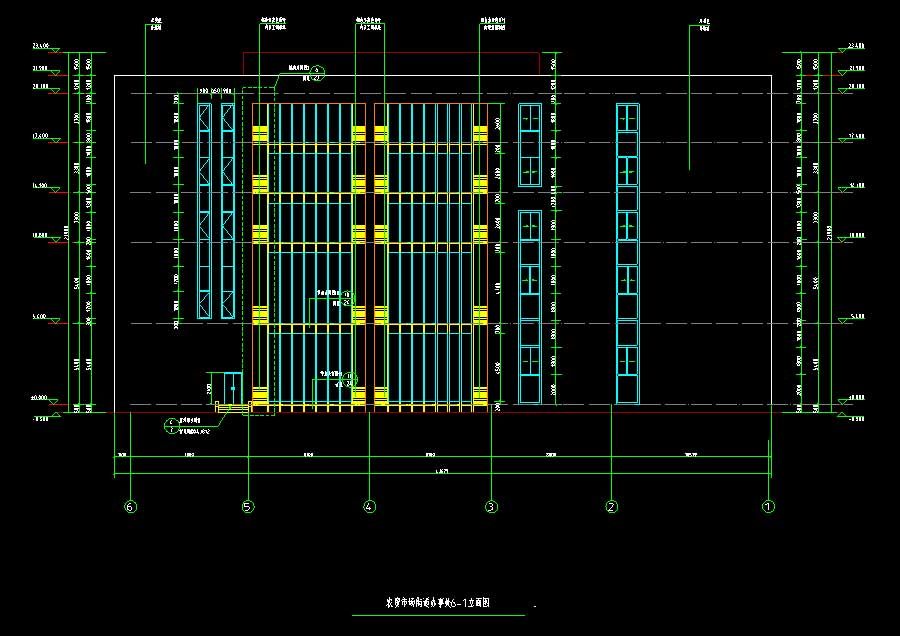

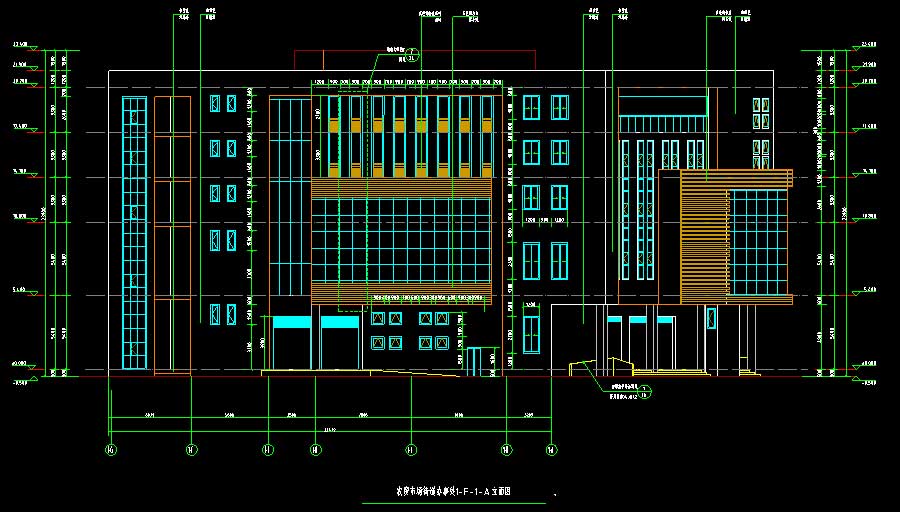

说明:该项目为某农贸市场建筑、结构、给排水、电气、采暖通风施工图(含节能),抗震设防烈度为7度,主要结构形式为钢筋混凝土框架结构。建筑规模:地下室1层,高度5.1米,建筑面积1466.024平方米;地上部分:1层、2层为农贸市场,层高为5.4米,3层、4层、5层为办公用房,层高为3.9米。地面共5层,总高度23.4米,建筑面积5490.699平方米;总建筑面积6956.724平方米。图纸内容含:建筑:建筑说明,节能设计说明,门窗表及门窗大样,平面图,立面图,剖面图,楼梯大样图及卫生间大样,墙身大样;结构:结构说明,基础设计说明,基础平面布置图,柱平面布置图,柱配筋表,板平面布置配筋图,梁平面布置配筋图,楼梯大样图,楼梯配筋图;给排水:给排水说明,给排水系统展开图,消防系统展开图,给排水平面图,喷淋平面图,消防平面图,消防泵房大样,水箱及卫生间给排水大样图,潜污泵轴测图及主要设备材料表;电气:电气说明,配电房配电系统图,低压配电系统图,火灾自动报警系统图,配电平面图,照明平面图,防雷接地及配电平面图,基础接地平面图,火灾自动报警平面图,弱电平面图;暖通:暖通说明,平面图,防排烟系统原理图等等。
建筑面积:6956.724㎡地上层数:5层建筑高度:23.4m地下层数:1层高度类别:多层图纸深度:施工项目地址:四川省设计时间:2011建筑风格:现代效果图:无
