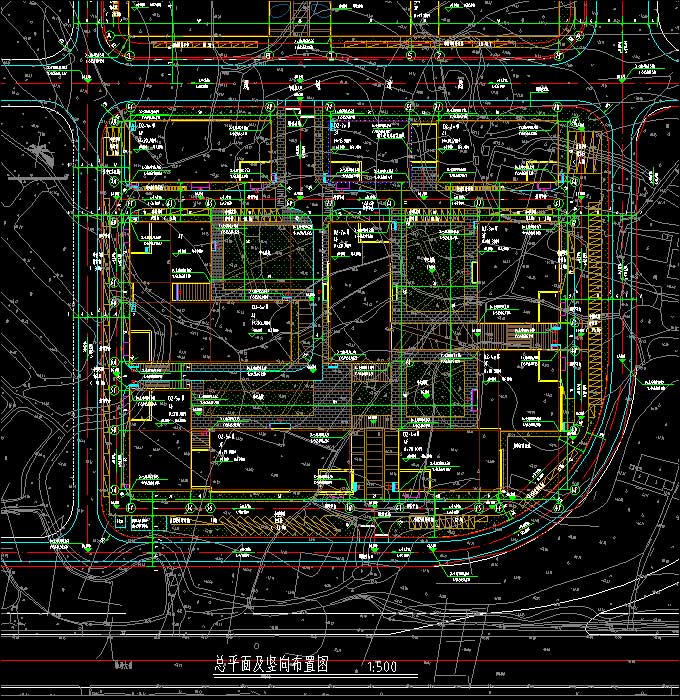

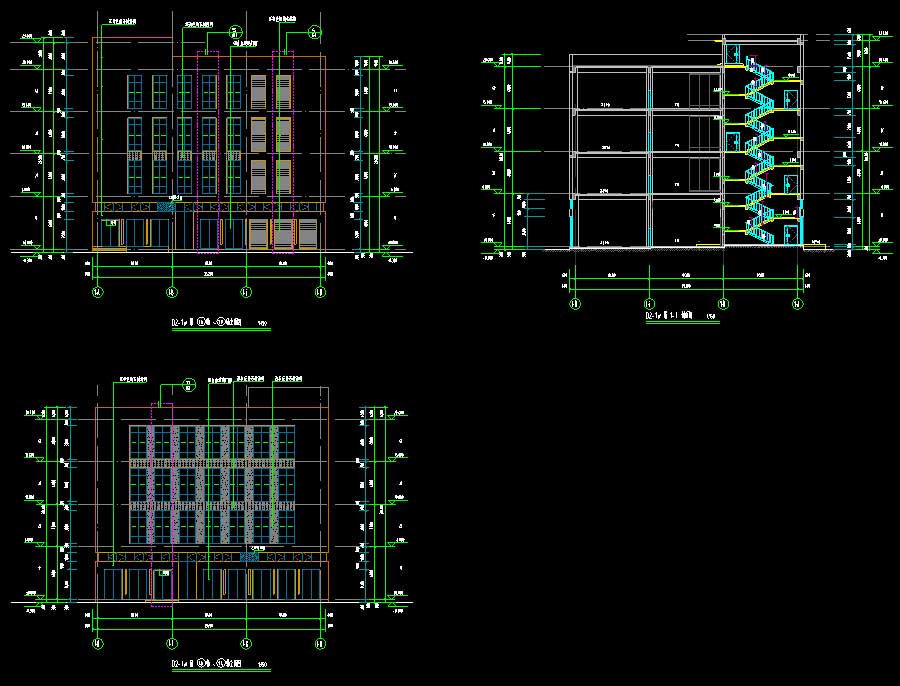

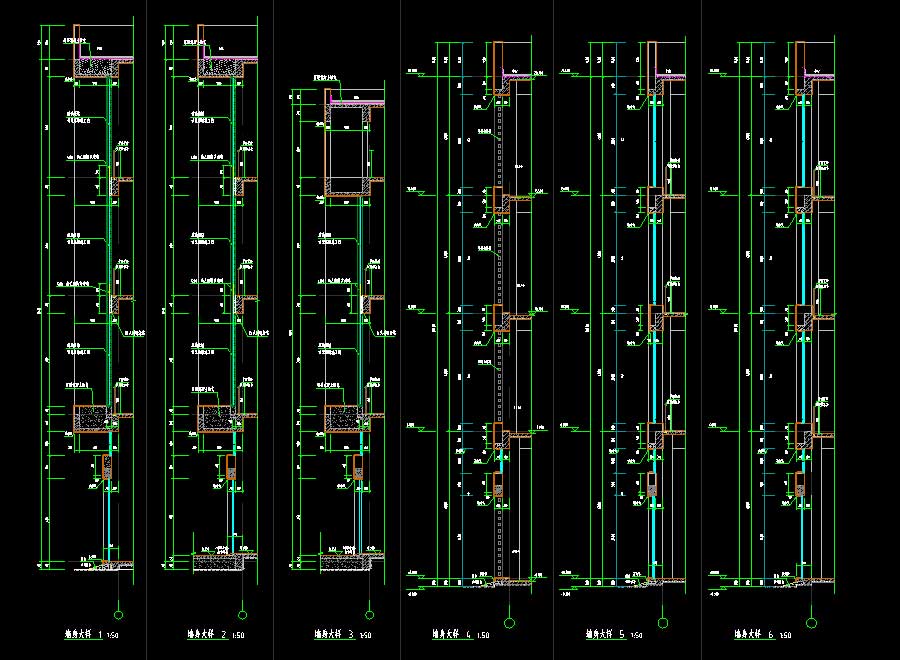

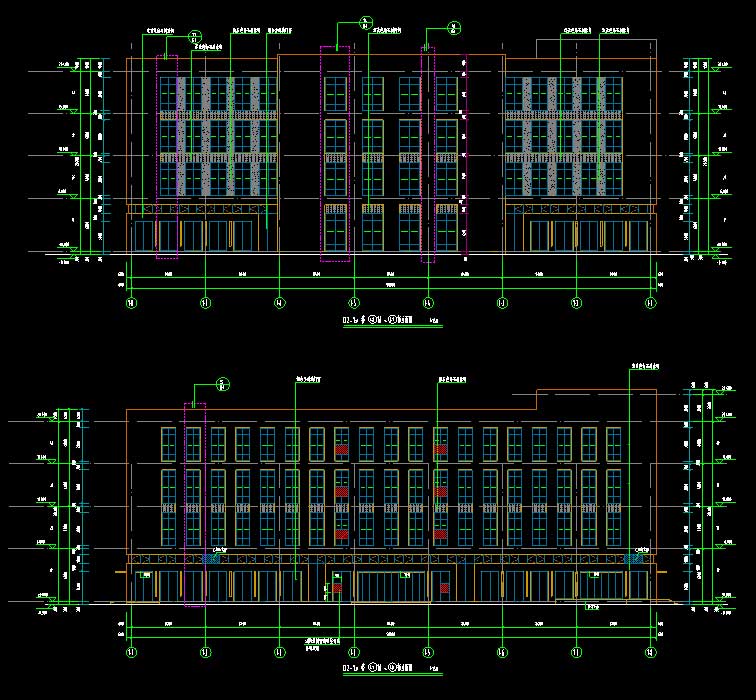

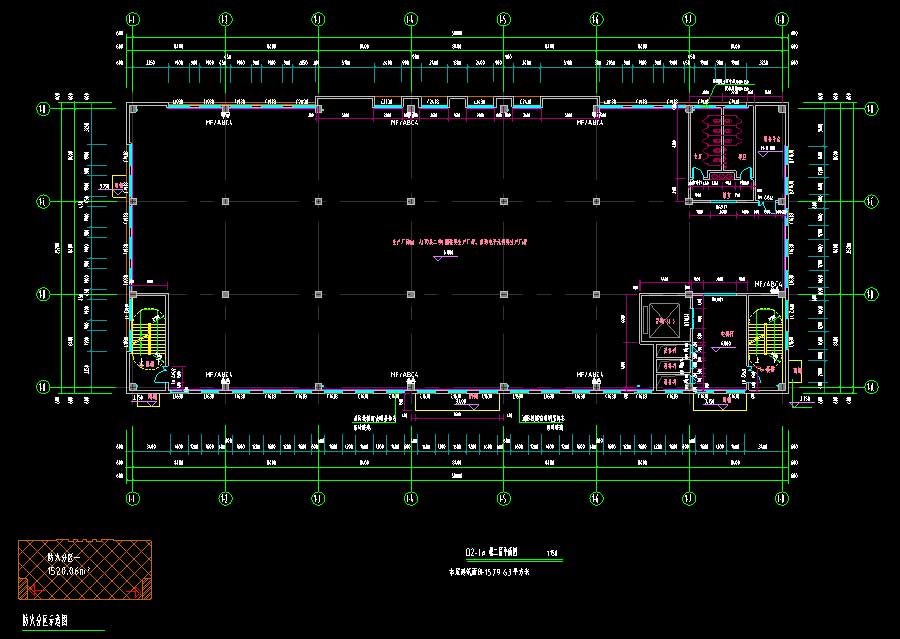

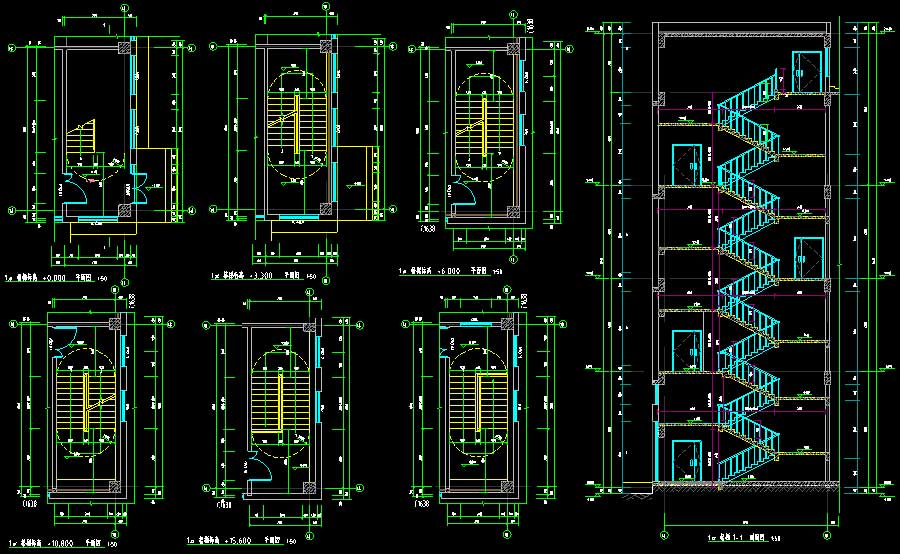

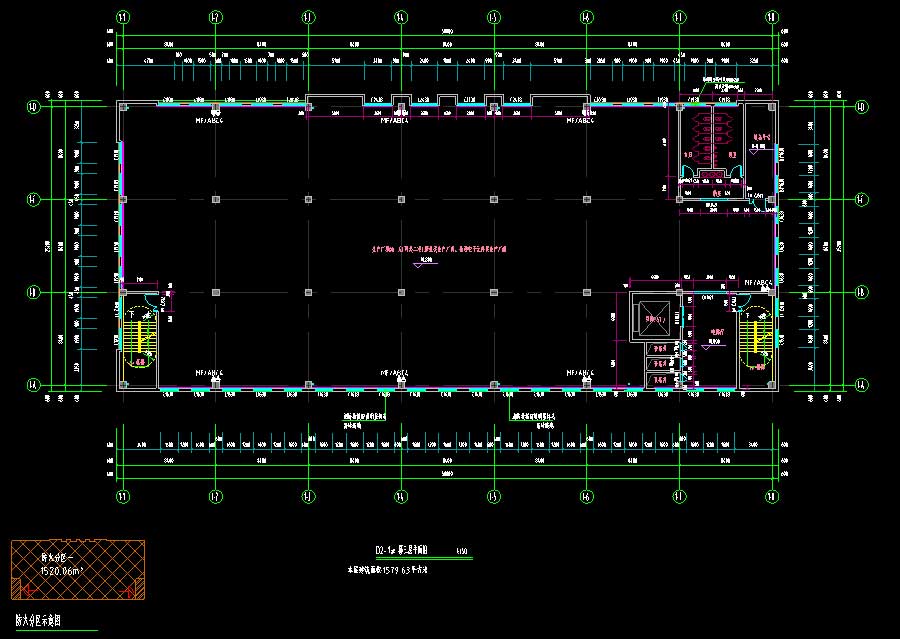

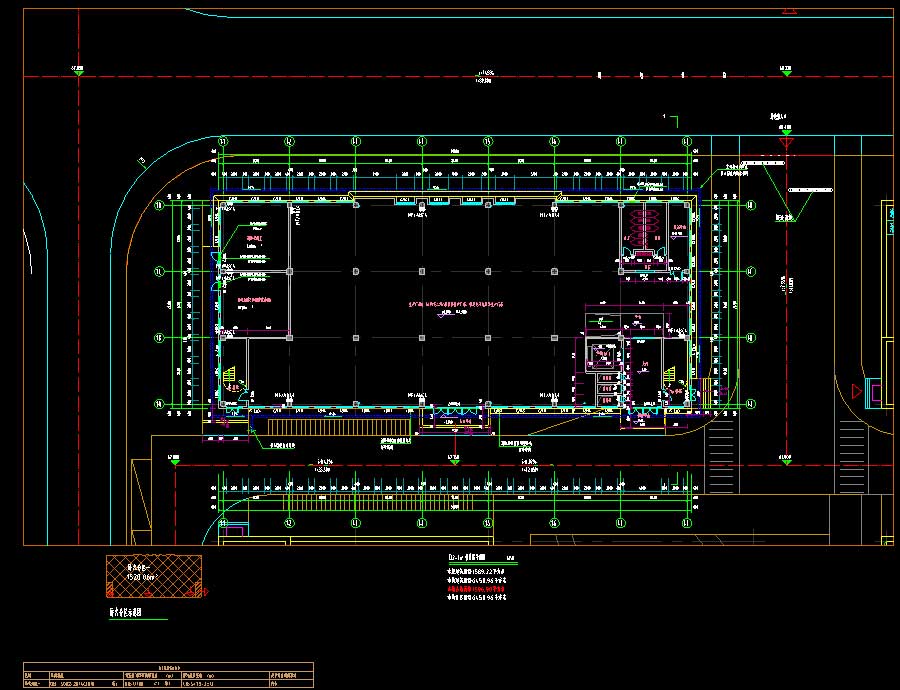

说明:该项目为某地块1~7#多功能厂房建筑、结构、给排水、电气、采暖通风、景观施工图(含结构计算书),抗震设防烈度为6度,主要结构形式为钢筋混凝土框架结构。3#建筑高度为20.7米,地上层数3层,总建筑面积为4626.5平方米;1~2#、4#~7#地上层数均为4层,建筑高度均为20.7米,建筑面积为6439.68~11547.12平方米。图纸内容含:建筑:建筑说明,总平面图,平面图,立面图,剖面图,楼梯大样图卫生间大样图墙身大样图,门窗表及门窗大样;结构:结构说明,基础设计说明,基础平面布置图,柱平面布置及配筋图,平面布置及板配筋图,梁配筋图,楼梯平面图,楼梯剖面图,墙身大样图;给排水:给排水说明,给水、排水总平面图,气体灭火设计说明,给排水系统图,给排水平面图,喷淋平面图,卫生间给排水大样图;电气:电气说明,电气总平面图,消防应急照明和疏散疏散指示系统设计专篇,电气消防设计专篇说明,主要设备材料表,通用图及说明,配电干线系统图,配电箱系统图,火灾自动报警系统图,配电、应急照明平面图,消防报警平面图,基础接地平面图,屋顶防雷平面图;暖通:通风设计说明,通风平面图;景观:设计说明,索引平面图,尺寸平面图,竖向平面图,铺装物料平面图,坐标定位平面图,道路地面通用图,景观电气设计说明,景观电气平面总图,配电系统图,给排水设计说明给水总平面图,排水总平面图,给排水安装示意等等。
建筑面积:6450.96,9833.1,4626.5,8382.58,9919.37,11547.12,6439.68㎡地上层数:4,4,3,4,4,4,4层建筑高度:20.7,20.7,20.7,20.7,20.7,20.7,20.7m地下层数:高度类别:多层图纸深度:施工项目地址:湖北省设计时间:2021建筑风格:现代效果图:有
