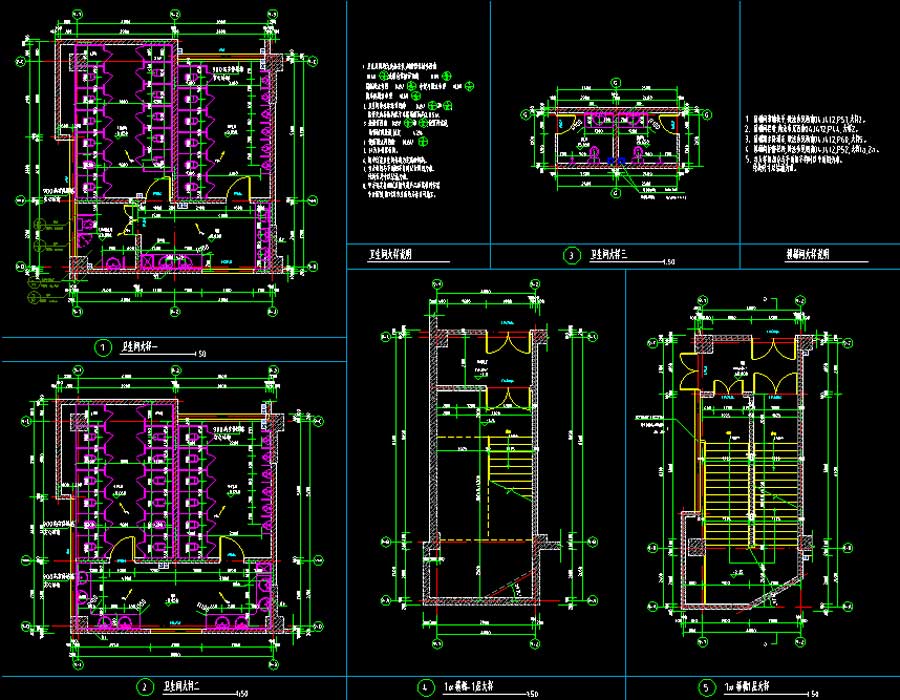

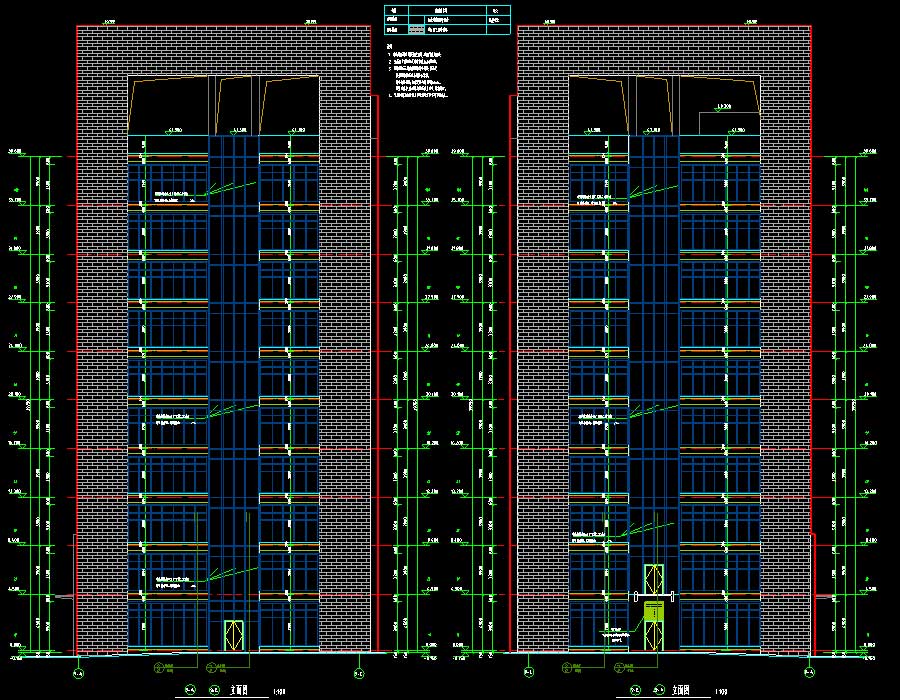

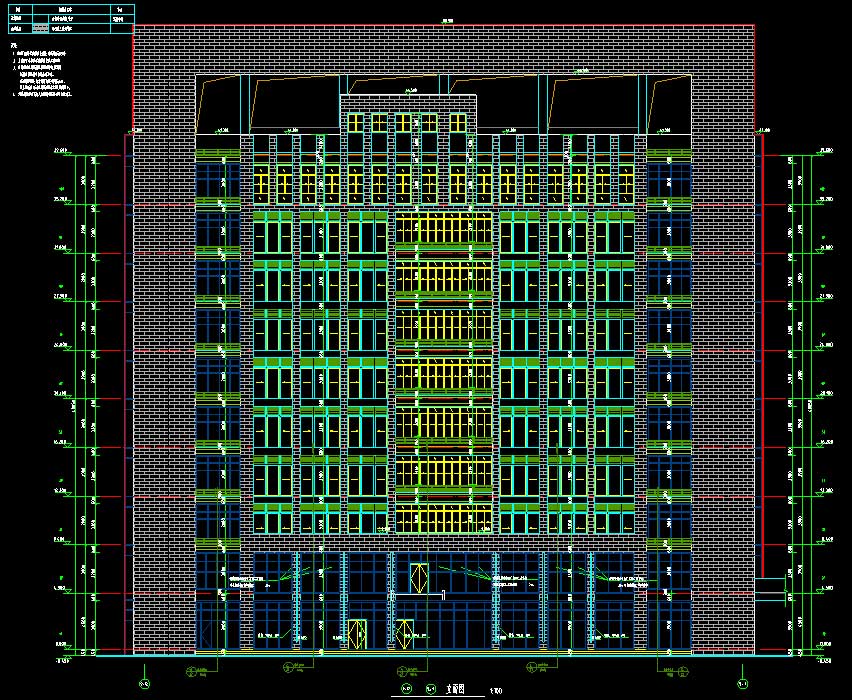

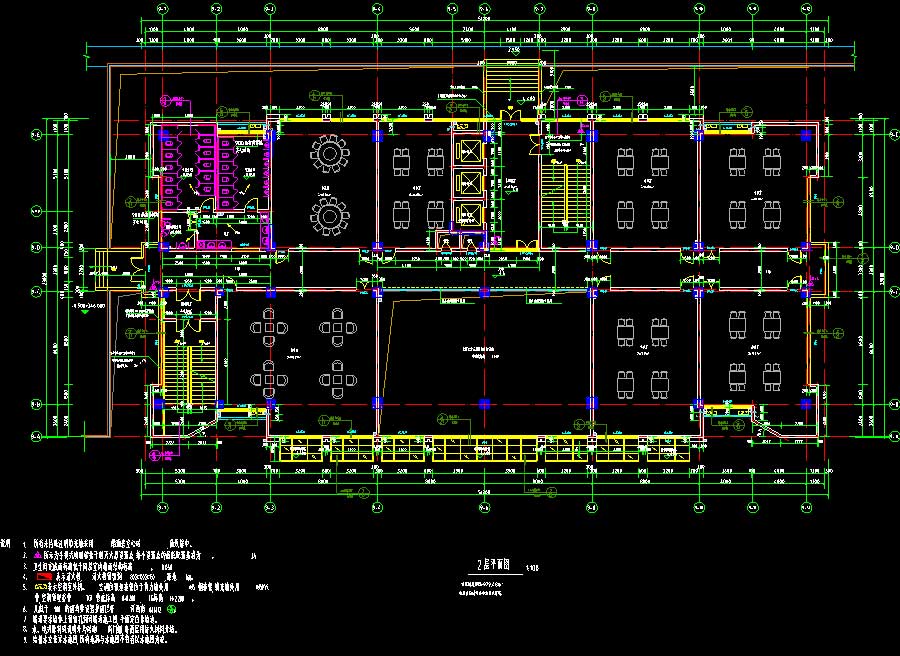

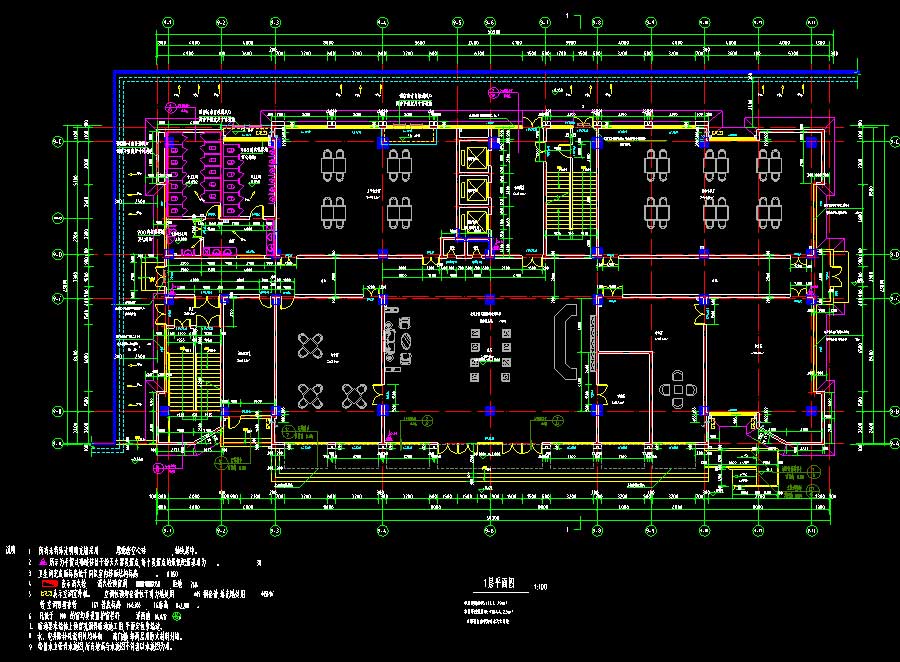

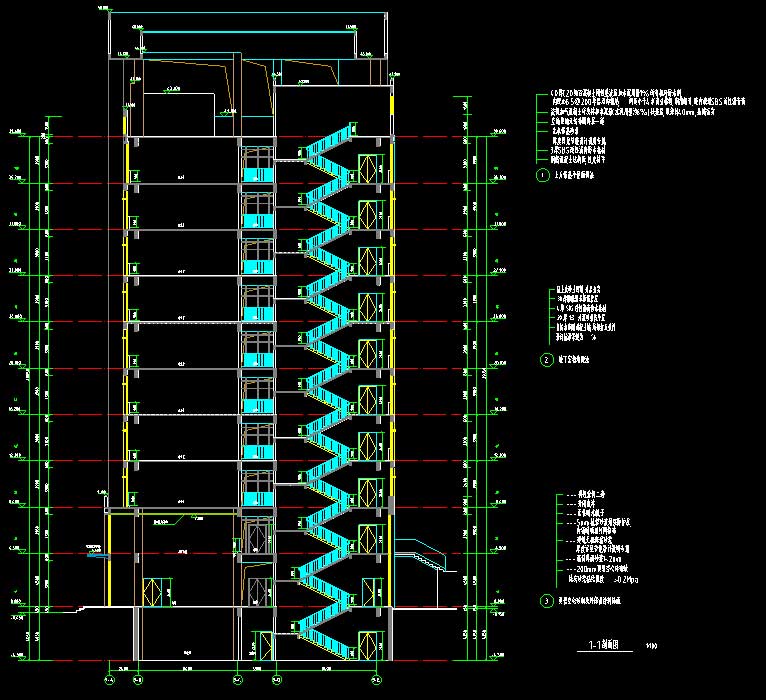

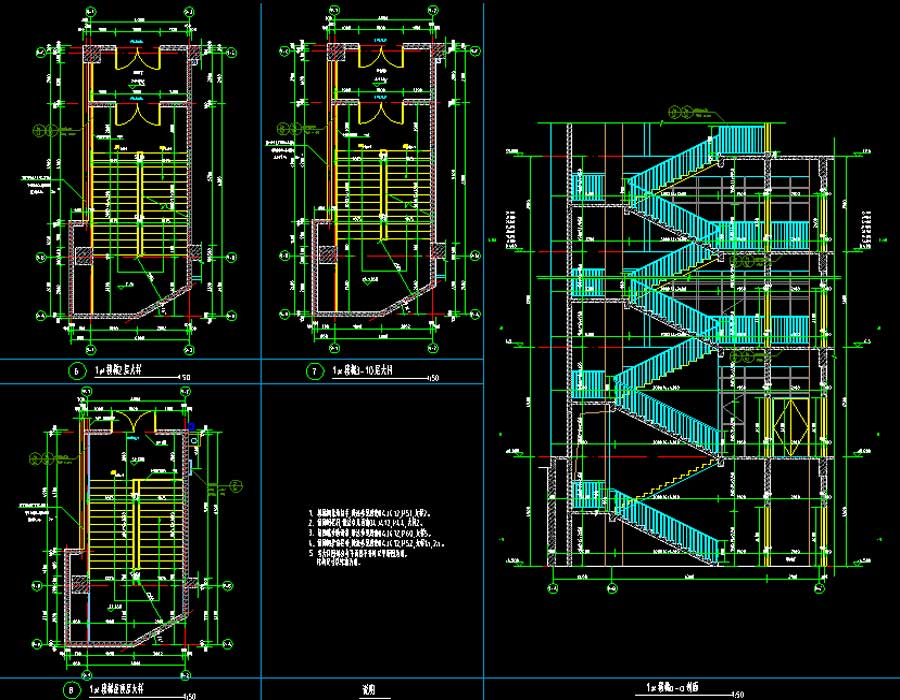

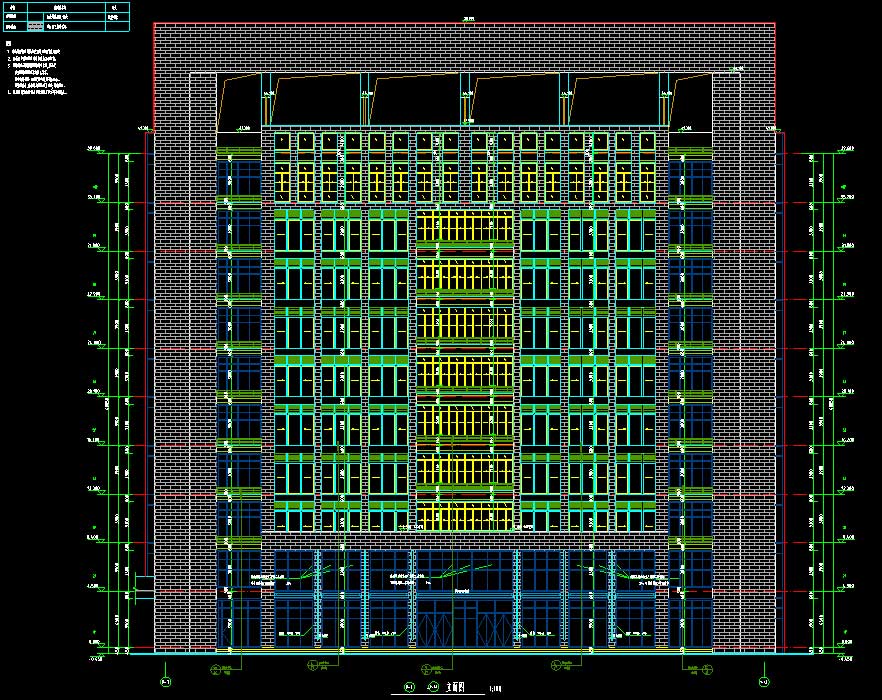

说明：该项目为某职业教育中心建筑、结构、给排水、电气、采暖通风施工图，含自审意见书、景观、概算。项目包括4#楼，8~9#楼，13~17#楼。其中，8#、17#楼地上层数均为4层，地下层数均为1层，建筑高度分别为23.4、21.5米，建筑面积分别为5787.2、13090.08平方米；4#楼地上层数为5层，建筑高度为20.1米，建筑面积为2780.66平方米；13~16#楼地上层数均为6层，14~16#楼地下层数均为2层，建筑高度均为23.75米，建筑面积为5064.4~6623.85平方米；9#楼地上层数为10层，地下层数为1层，建筑高度为40.05米，建筑面积为11844.23平方米。图纸内容含：建筑：建筑说明，节能设计说明专篇，平面图，立面图，剖面图，卫生间大样图，楼梯大样图，节点大样图，墙身大样图，保温构造节点大样图，门窗分格示意图，外墙保温范围平面示意图；结构：结构说明，基础说明，基础平面布置图，地梁平面布置图，墙柱平面布置图，框架柱、剪力墙暗柱配筋表，梁配筋平面布置图，板配筋平面布置图，楼梯大样图，墙身大样图；给排水：给排水说明，喷淋系统平面图，平面图，消防水箱间大样图，消火栓系统展开图，喷淋系统展开图，给水系统展开图，排水系统展开图，卫生间给排水大样图；电气：电气说明，竖向干线系统图，配电系统图，配电平面图，照明平面图，屋顶防雷平面图，基础接地平面图，火灾自动报警及联动控制系统图，弱电平面图；暖通：暖通说明，平面图。
