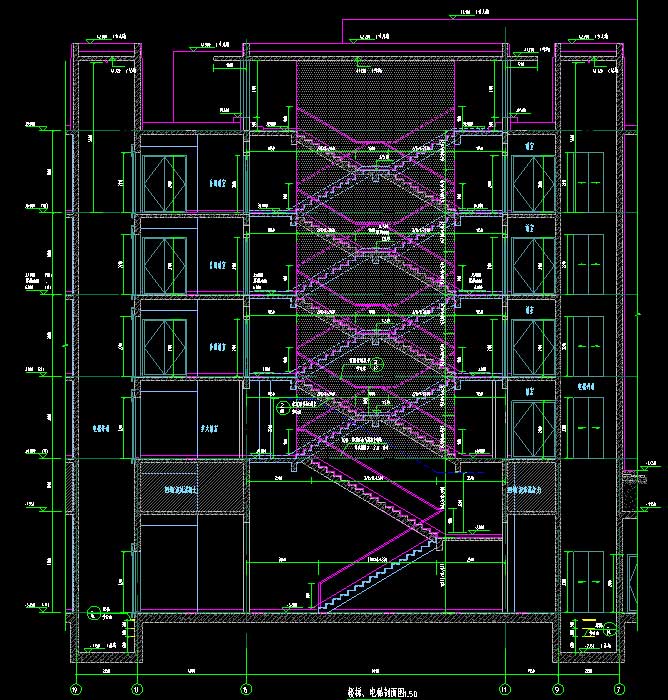

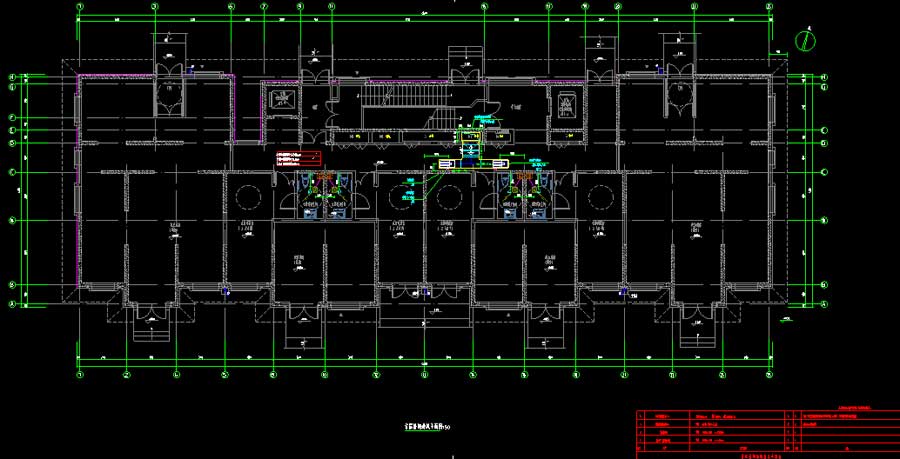

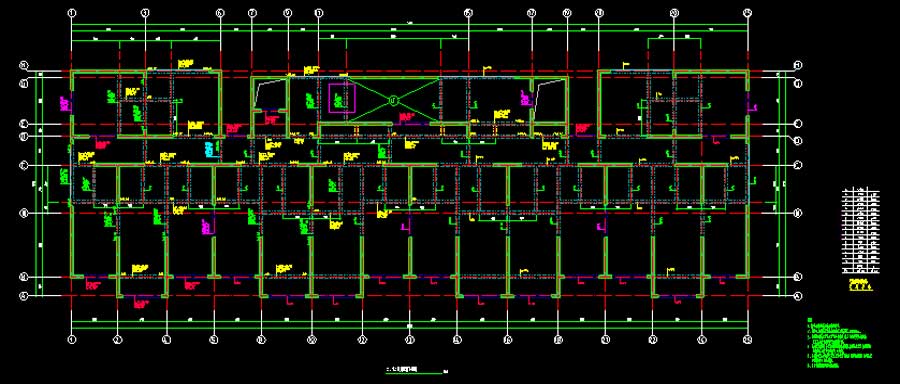

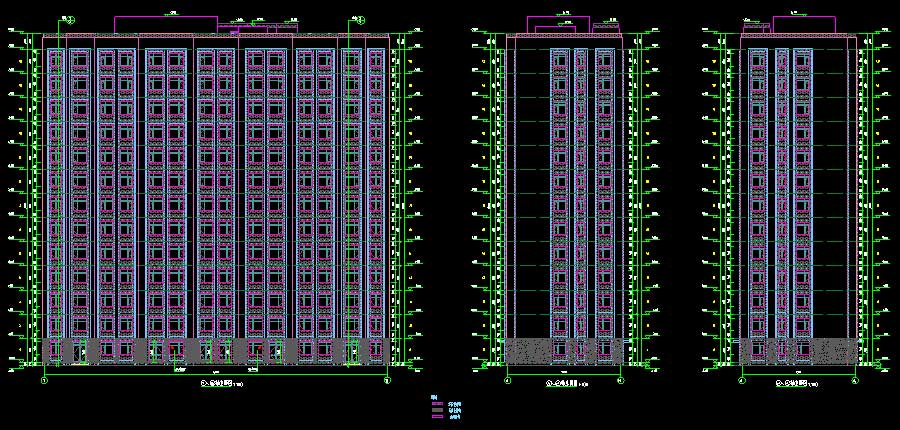

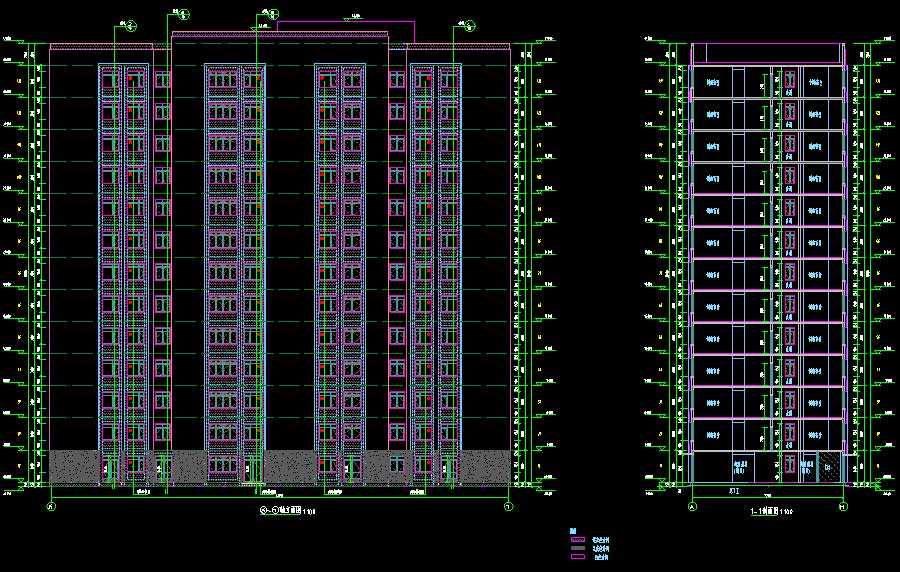

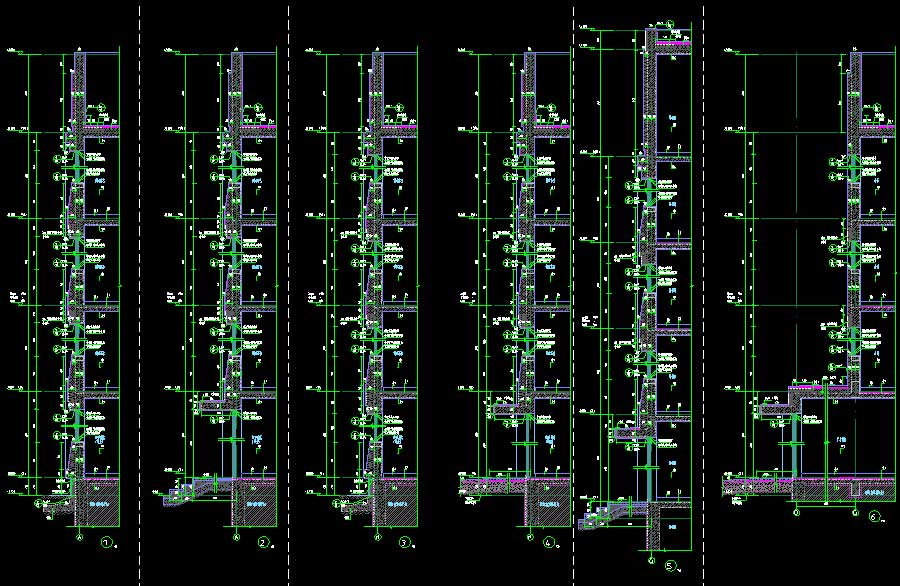

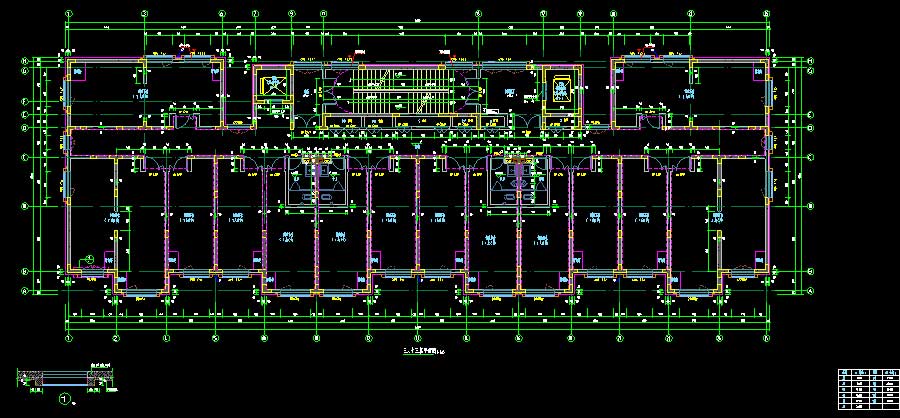

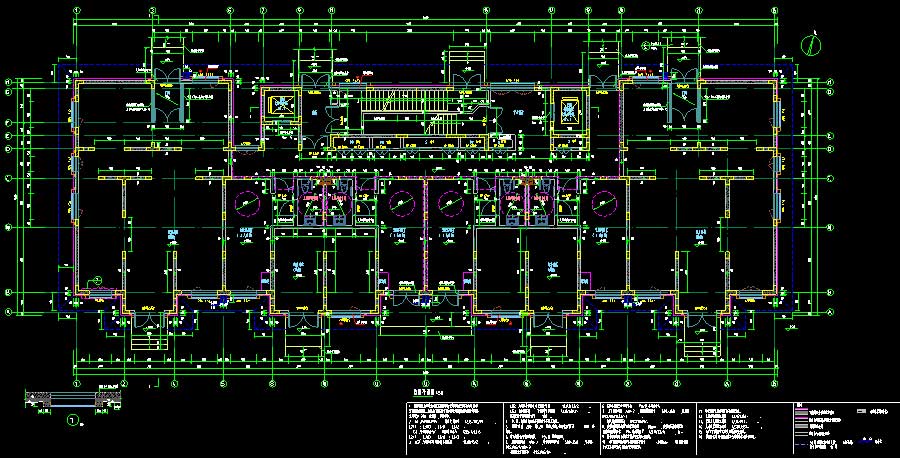

说明：该项目为某地仓储物流园项目建筑、结构、给排水、电气、采暖通风施工图（电气图纸部分显示不全），项目包括宿舍1~宿舍4，门卫及地下车库。其中，门卫建筑高度为4.4米，地上层数1层，总建筑面积为46.36平方米；宿舍2~宿舍4地上层数均为12层，建筑高度均为38.45米，建筑面积均为7002.06平方米；宿舍1建筑高度为43.55米，地上层数13层，总建筑面积为7674.34平方米；地下车库为地下1层，建筑面积为5676.26平方米。图纸内容含：建筑：建筑说明，防火设计专篇，海绵城市建设项目施工图设计专篇，绿建专篇，节能专篇，平面图，立面图，剖面图，楼梯、电梯剖面图，门窗表、门窗详图，墙身详图；结构：结构说明，梁配筋平面图，结构平面布置图，基础顶至车库顶墙平面布置图，基础顶至车库顶墙暗柱详图，墙平面布置图，设备层暗柱详图，楼梯详图，桩位平面布置图，桩详图，基础平面布置图，基础详图；给排水：给排水说明，给排水、消防平面图，喷淋平面图，给水系统图，中水系统图，排水系统图，消火栓系统图，自动喷水系统图，消防水箱间大样图；电气：电气说明，配电系统图，电气竖井详图，动力平面图，照明平面图，应急平面图，弱电平面图，消防平面图，基础接地平面图，防雷平面图；暖通：空调通风消防设计说明，风机盘管布置及新风平面图，风机盘管水系统平面图，屋顶水箱间采暖平面图，防烟分区划分平面图，排烟通风平面图，屋顶排烟设备布置及通风平面图，空调立管系统图、设备大样图等等。
