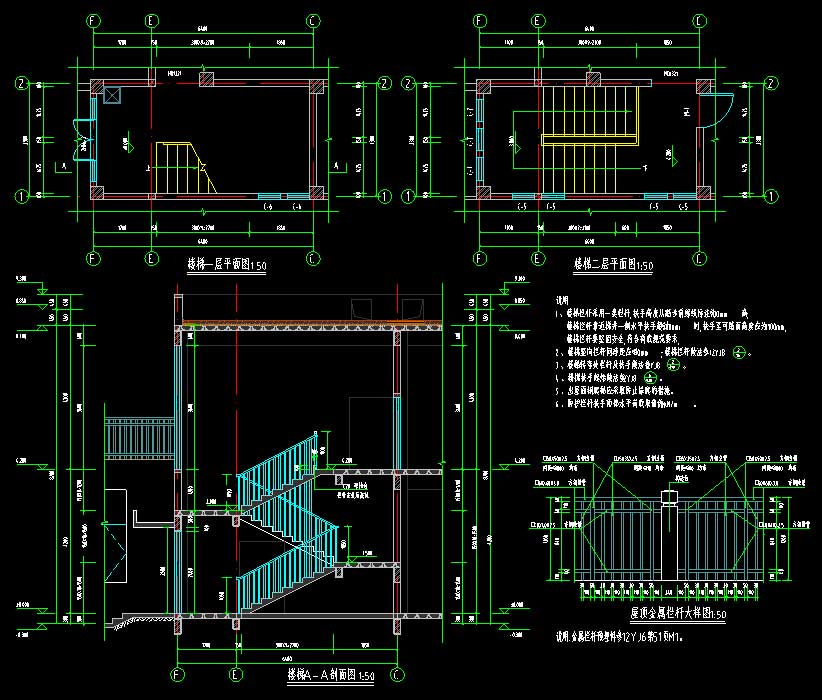

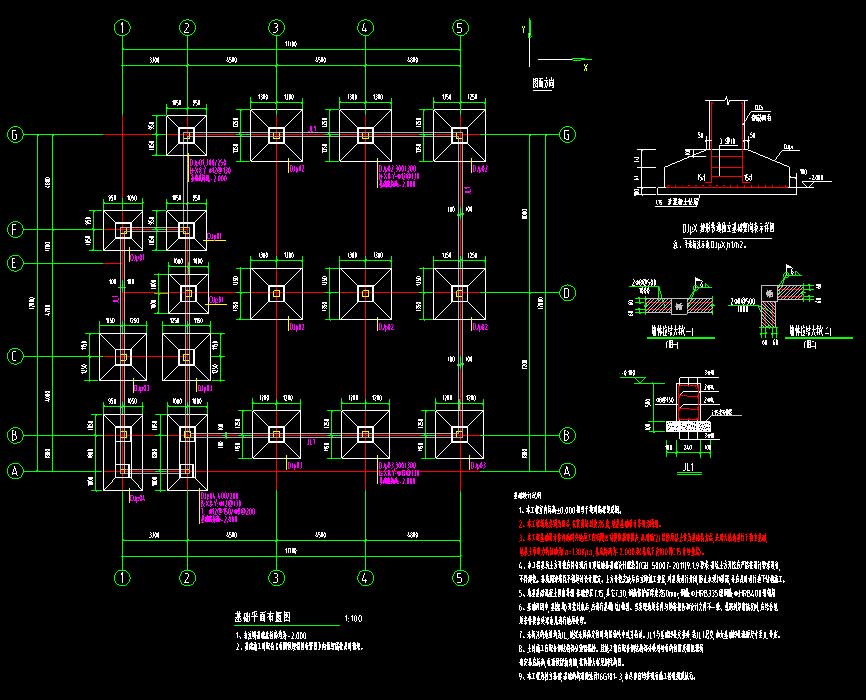

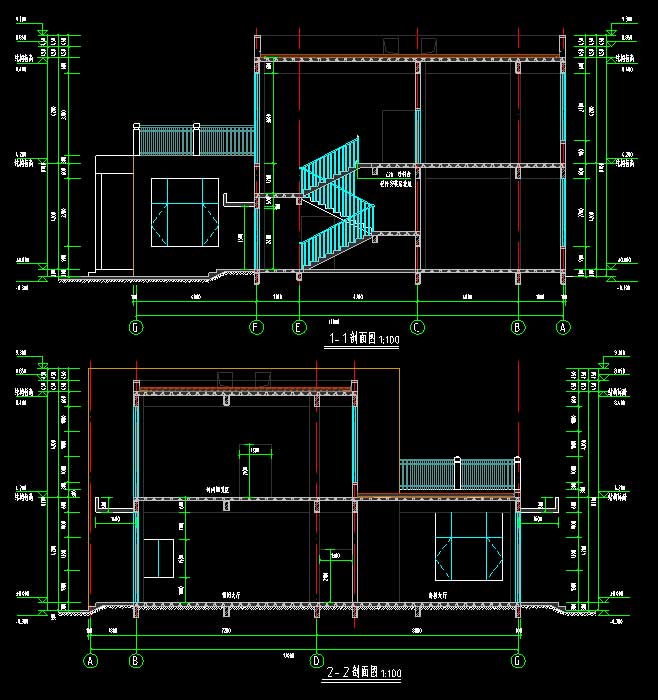

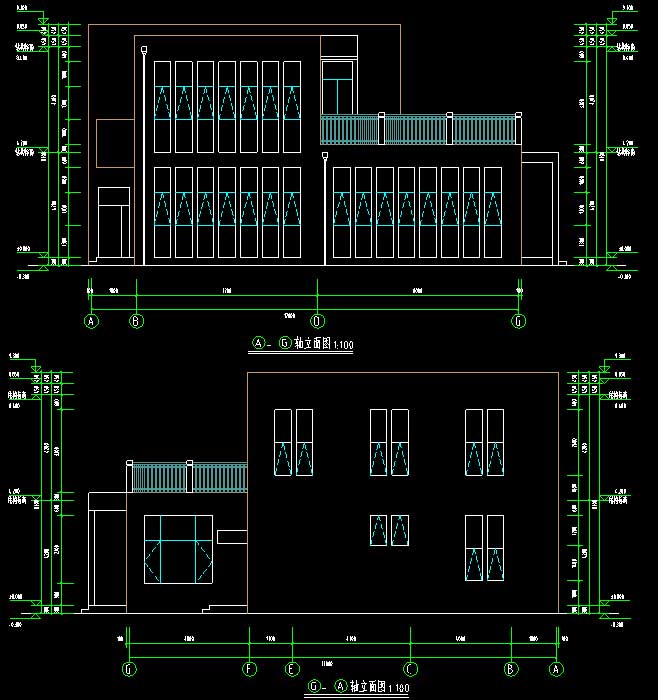

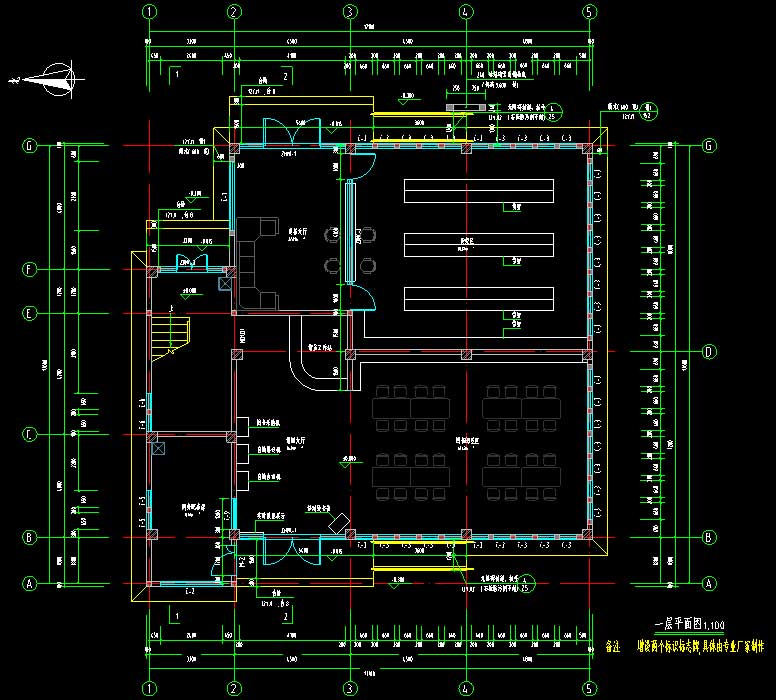

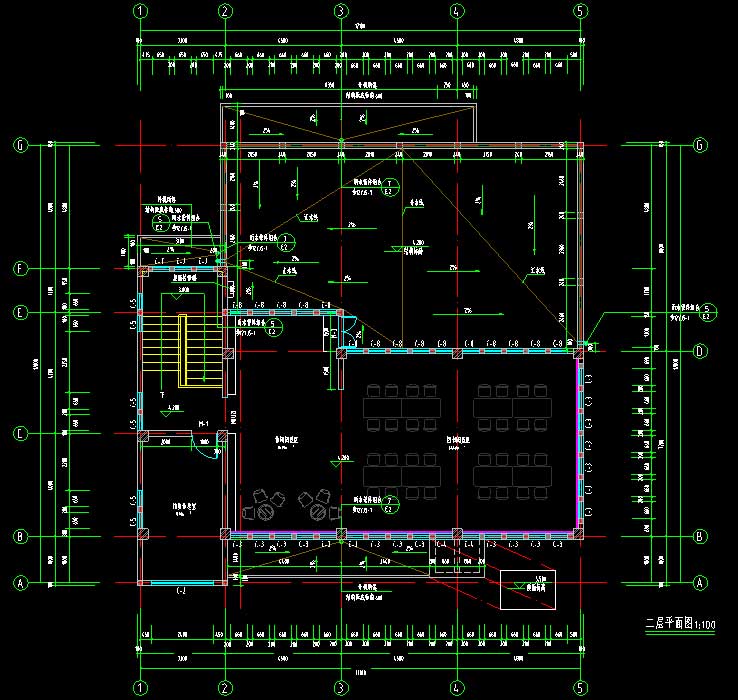

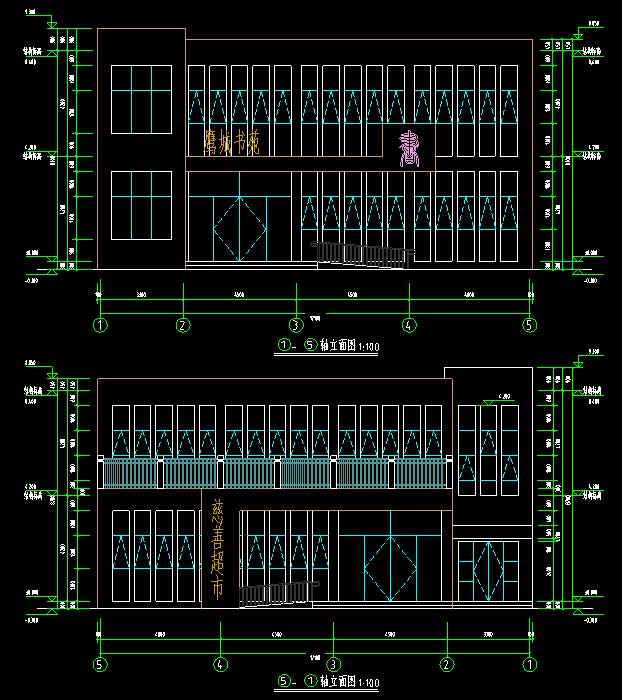

说明:该项目为某城市公益书屋建筑、结构、给排水、电气施工图,抗震设防烈度为6度,主要结构形式为钢框架结构,建筑高度为8.95米,地上层数2层,总建筑面积为430.35平方米。图纸内容含:建筑:建筑说明,平面图,立面图,剖面图,门窗表及门窗详图,楼梯详图,节点详图;结构:结构说明,基础平面布置图,混凝土柱位布置图,锚栓平面布置图,钢柱平面布置图,结构布置图,承板布置图,节点大样图,标准焊接大样图,标准连接节点大样图,楼梯大样图;给排水:给排水说明,系统图,给排水平面图;电气:电气说明,弱电系统图,配电箱系统图,照明平面图,插座平面图,空调平面图,基础接地平面图,屋顶防雷平面图等等。
建筑面积:430.35㎡地上层数:2层建筑高度:8.95m地下层数:高度类别:低层图纸深度:施工项目地址:河南省设计时间:2021建筑风格:现代效果图:有
