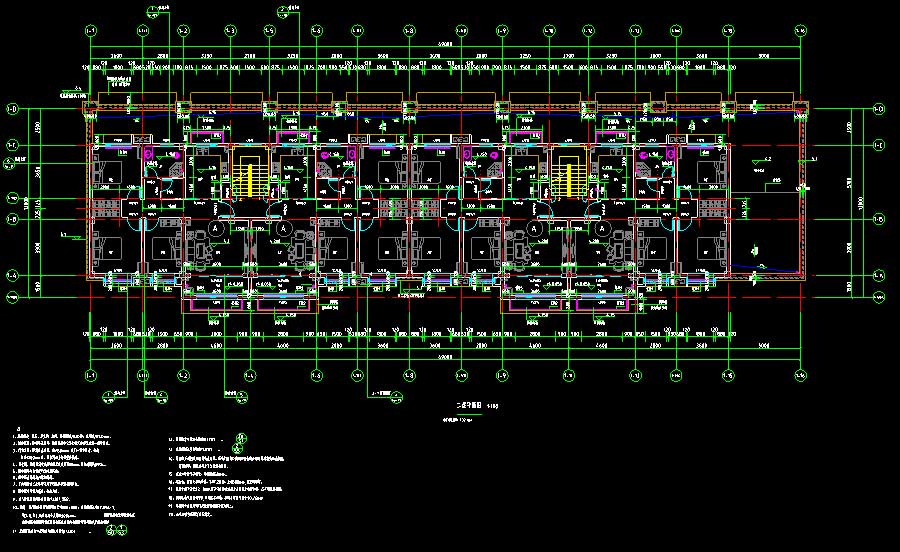

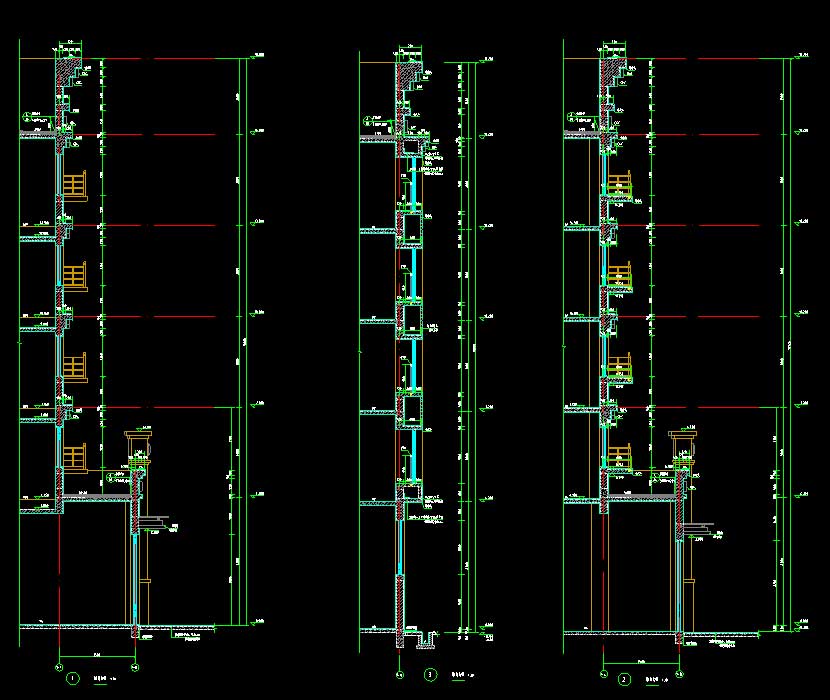

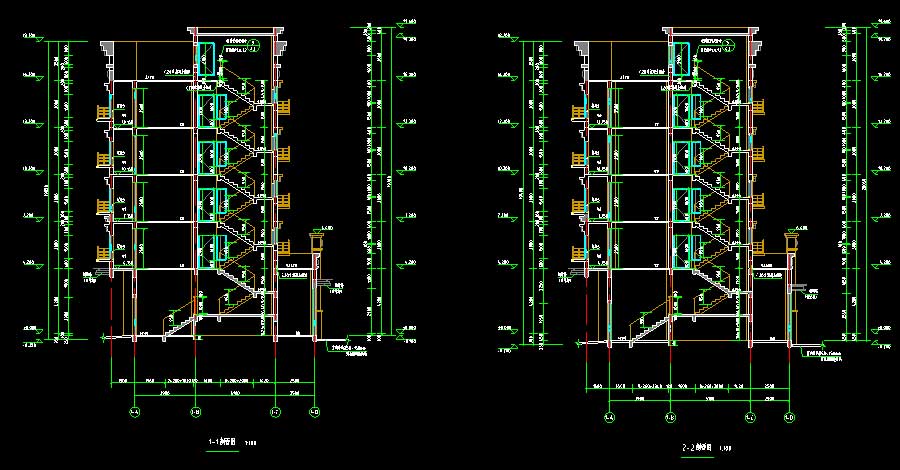

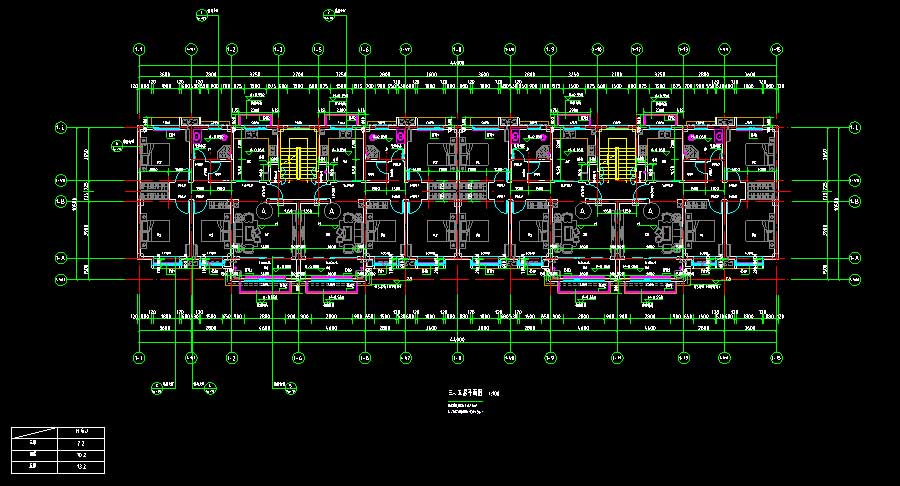

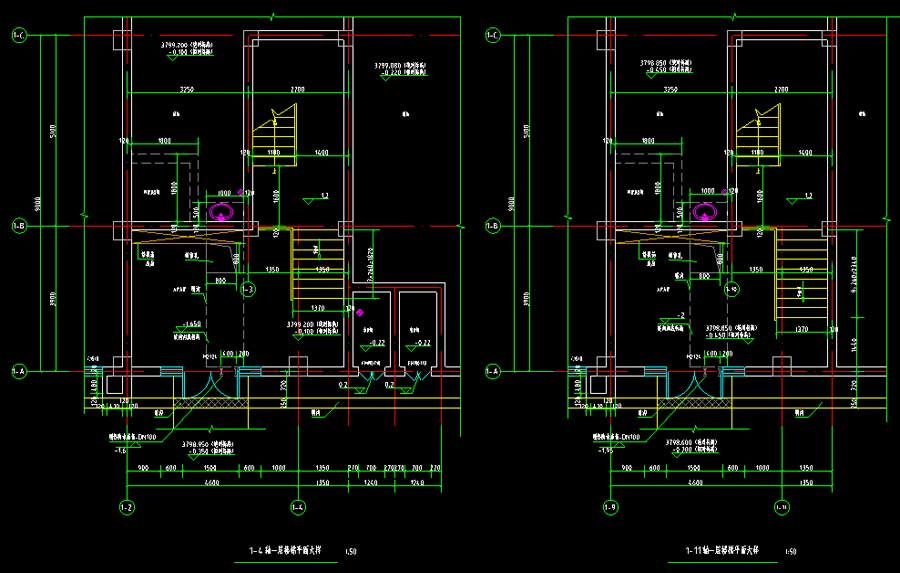

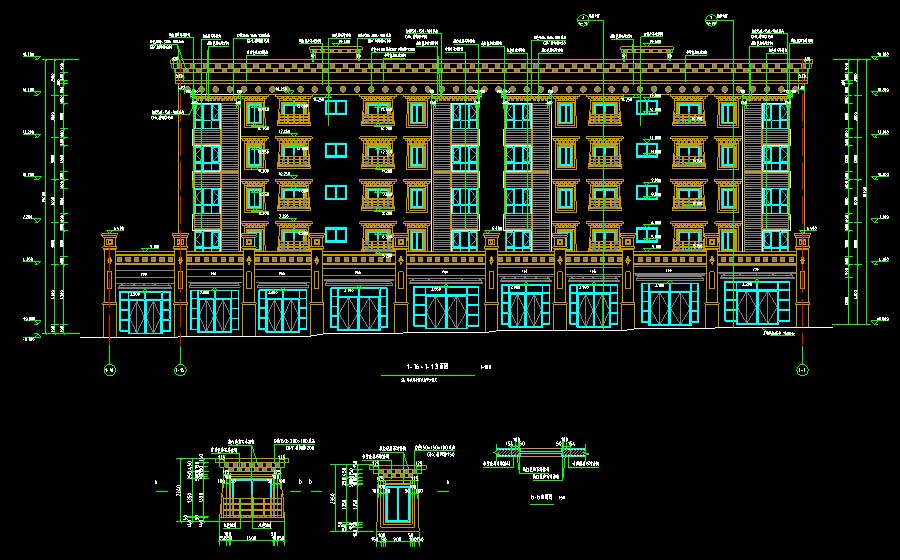

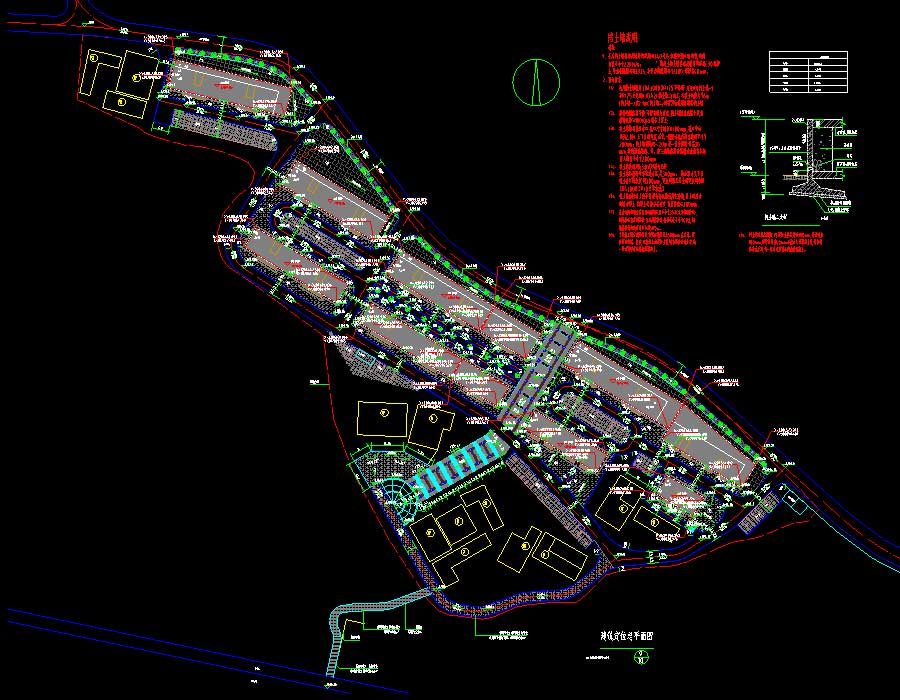

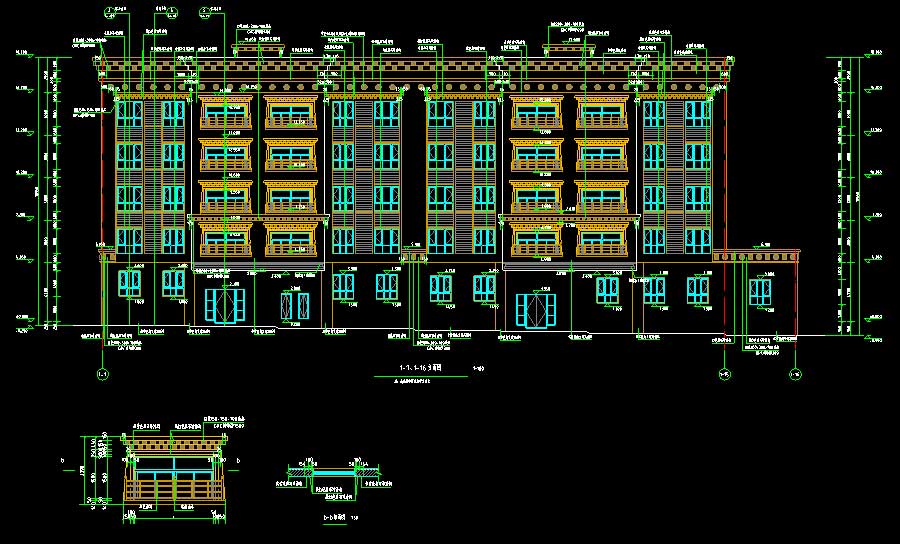

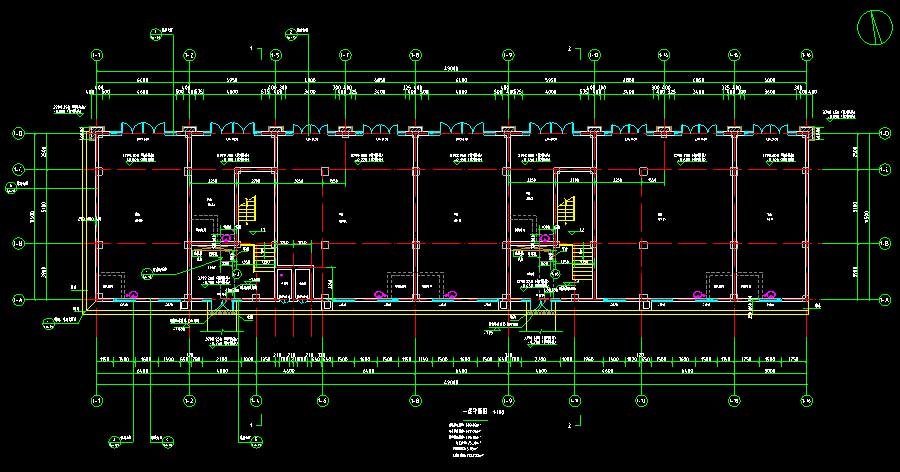

说明:该项目为某地1~8#住宅楼建筑、结构、给排水、电气、采暖通风施工图(含节能设计报告书、热负荷计算书、水利计算),抗震设防烈度为7度,主要结构形式为框架结构。其中,5#、8#地上层数均为4层,建筑高度分别为13.7、13.4米,建筑面积分别为2674.14、664.66平方米;1~4#、6#、7#地上层数均为5层,建筑高度为16.4~17.8米,建筑面积为1643.4~5223.52平方米。图纸内容含:建筑:建筑说明,节能专篇,总平面图,平面图,立面图,剖面图,墙身大样,楼梯平面大样,卫生间平面大样,立面亮化工程示意图;结构:结构说明,基础平面布置图,柱平面布置图,结构布置及板配筋图,梁配筋图,结构布置及梁板配筋图,楼梯施工图,大样详图;给排水:给排水说明,给排水总平面图,给排水系统原理图,给排水平面图,给排水大样图;电气:电气说明,MEB、LEB示意图,竖向干线系统图,可视对讲系统图,三网融合系统图,配线箱系统图,用户弱电配线箱系统示意图(ONU),电气平面图,照明平面图,弱电平面图,屋顶防雷平面图,基础接地平面图;暖通:暖通说明,采暖平面图,采暖系统原理图,大样图等等。
建筑面积:2357.88,2299.18,2216.9,3454.62,2674.14,5223.52,1643.4,664.66㎡地上层数:5,5,5,5,4,5,5,4层建筑高度:17.15,16.75,16.6,16.85,13.7,17.8,16.4,13.4m地下层数:高度类别:多层图纸深度:施工项目地址:西藏设计时间:2017建筑风格:现代效果图:无
