商业商务兼住宅小区全专业施工图3316150428文件大小:586.09M推荐人:小舒图纸张数:721张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:15031.38/20286.91,28780.12,28601.93,26691.99,19099.43,19590.01,16272.93,17302.42㎡地上层数:23/30,22,32,33,29,1层建筑高度:91.25/99.75,99.65,99.95,96.85,96.65,97.6,87.75,8.1m地下层数:3层高度类别:高层图纸深度:施工项目地址:云南省设计时间:2019建筑风格:现代效果图:无

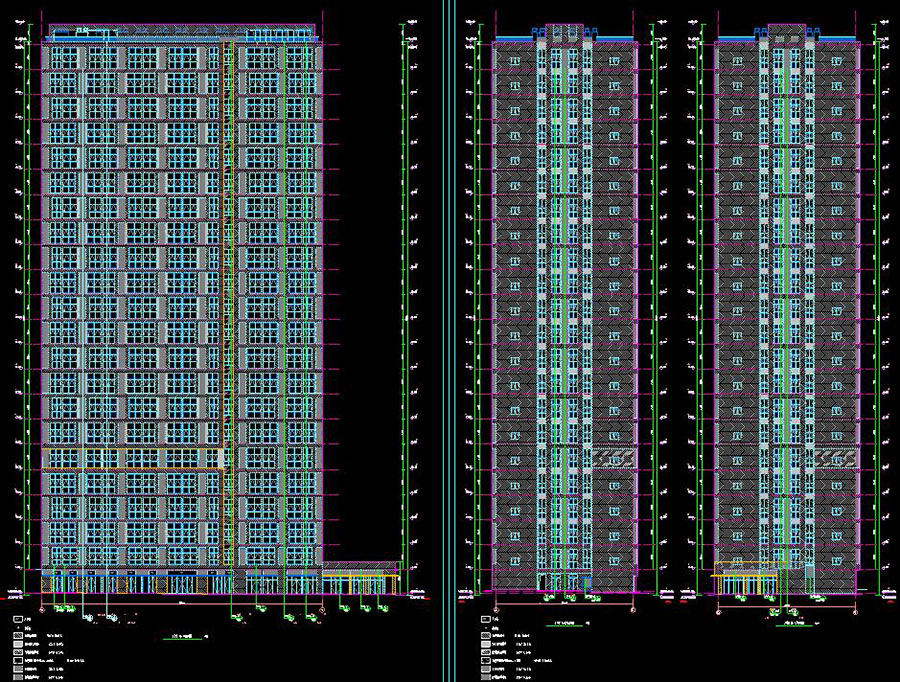

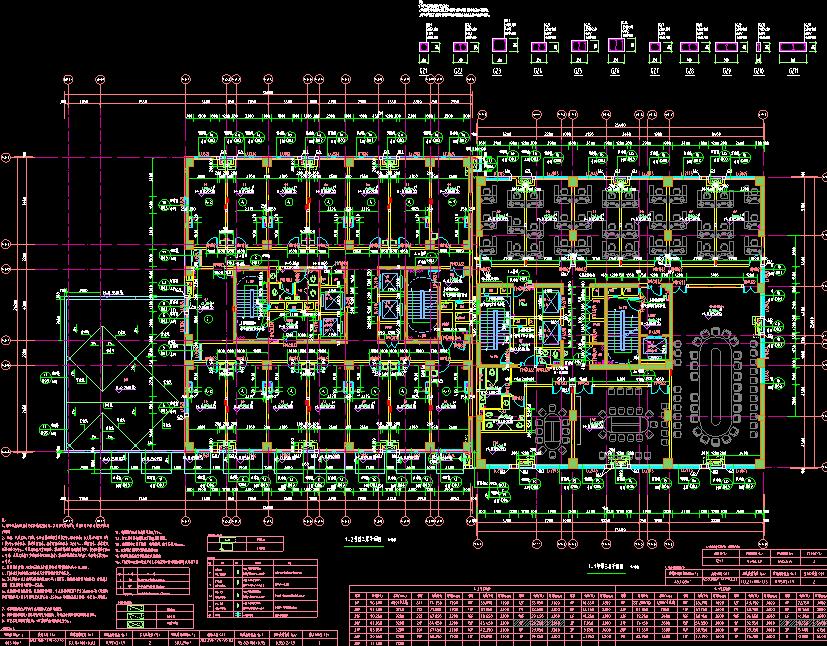

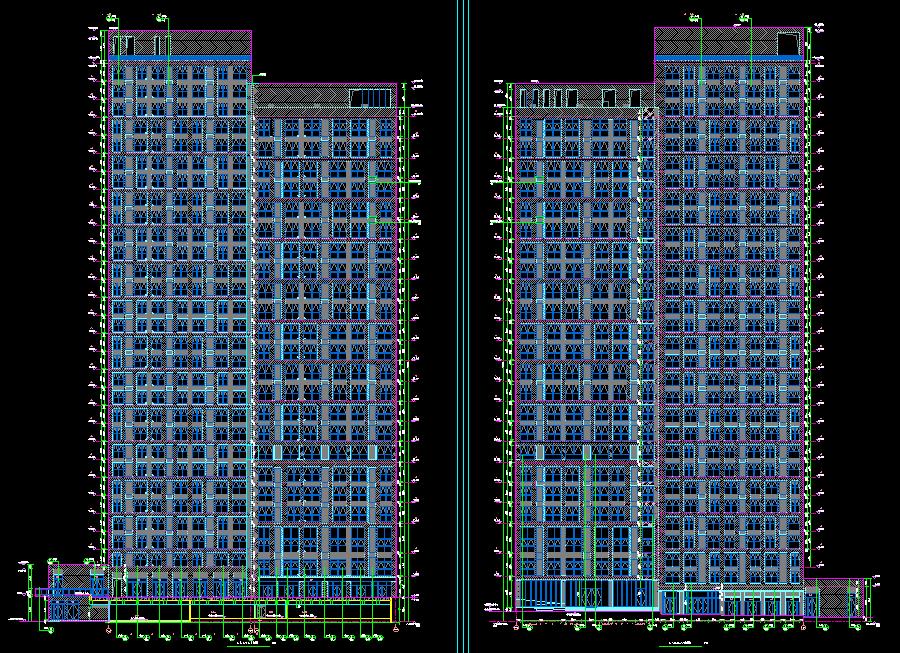

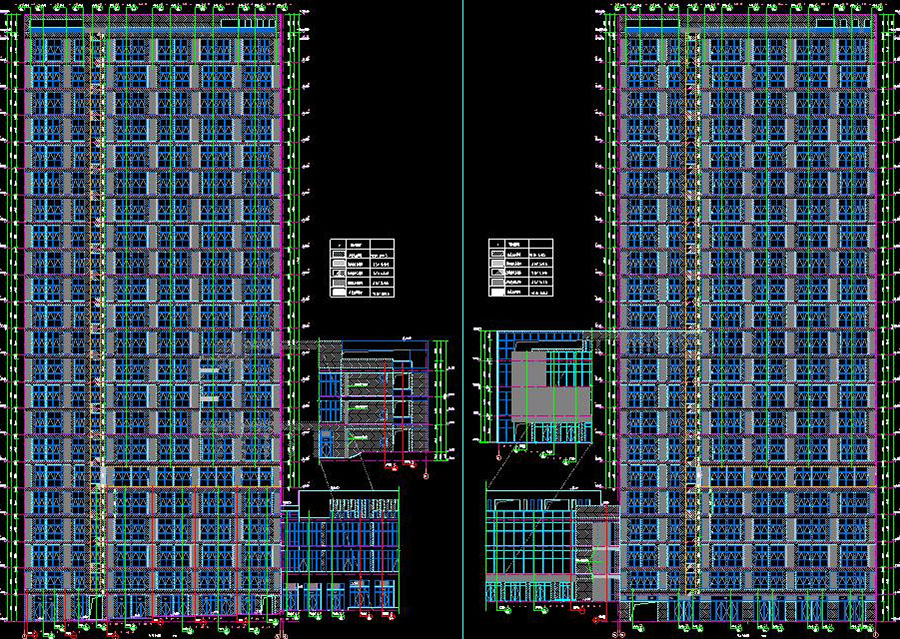

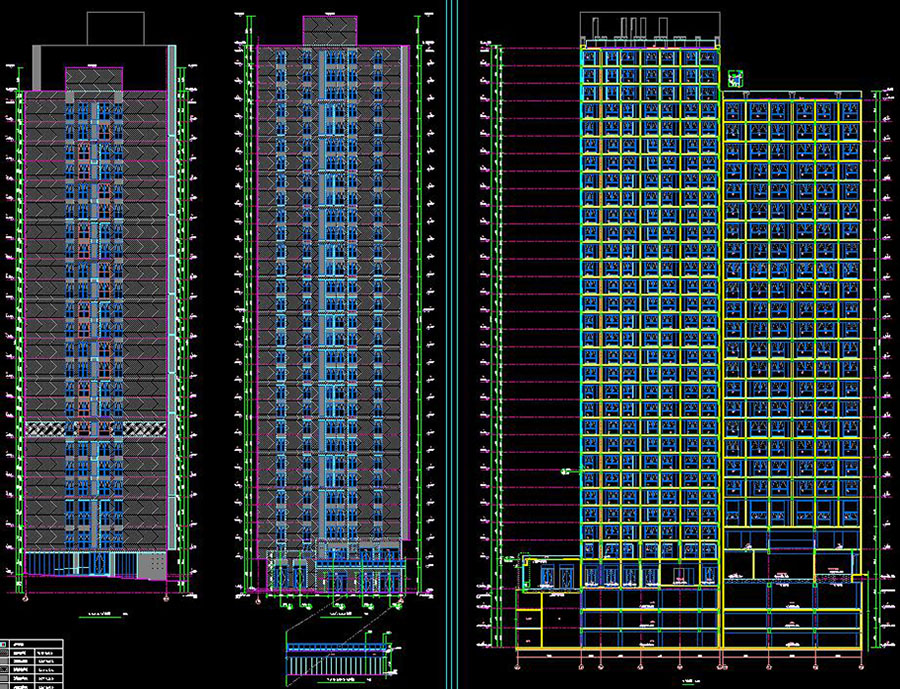

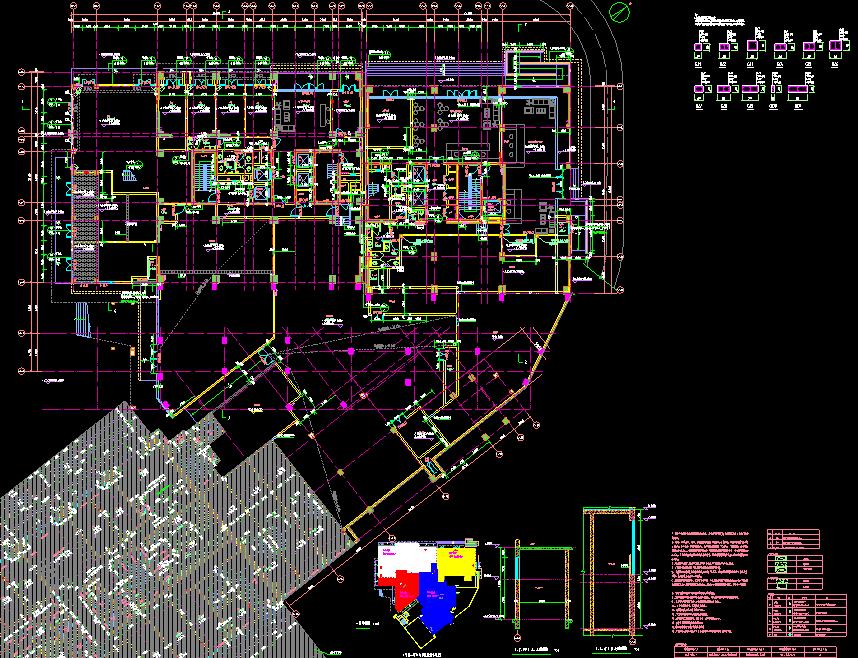

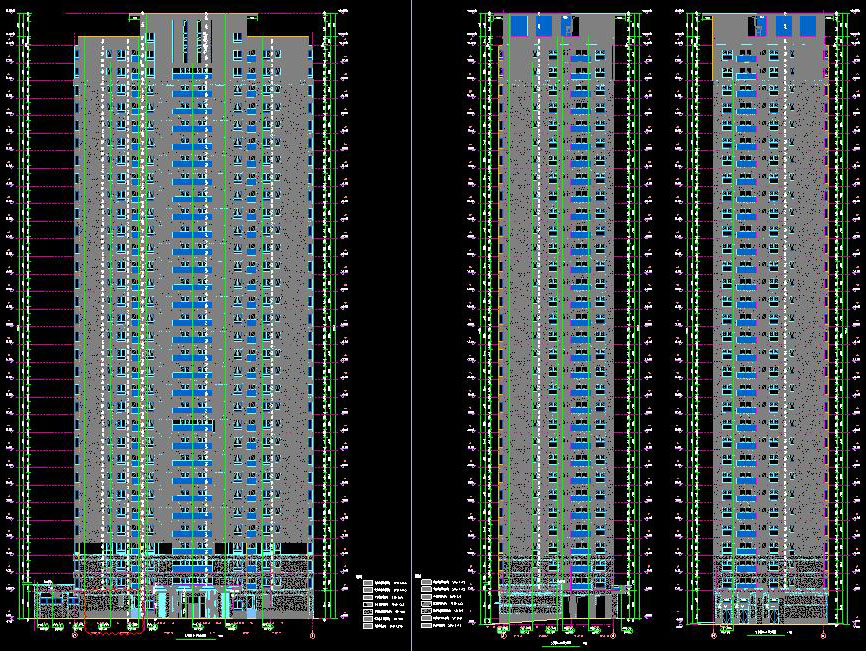

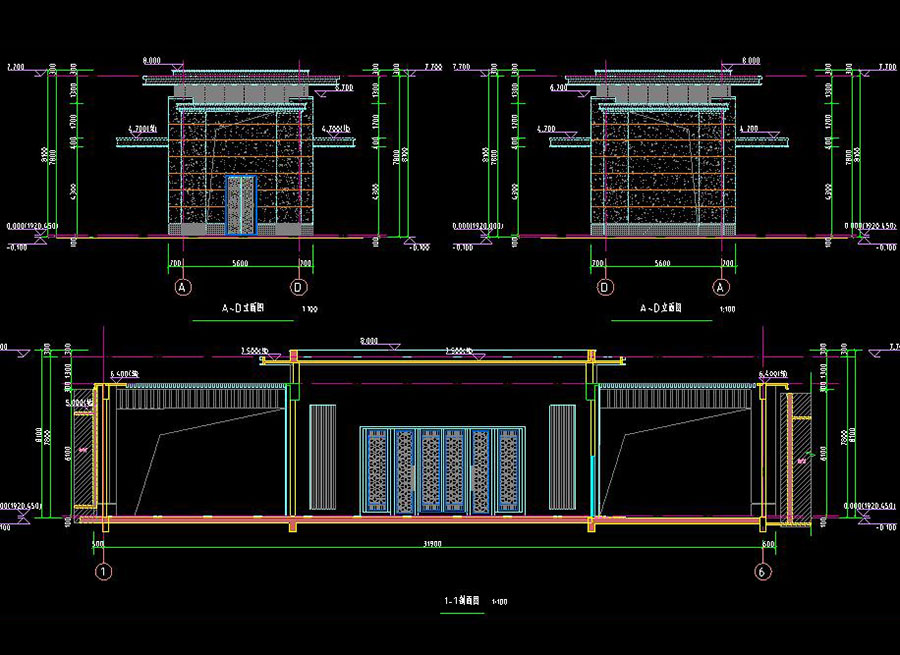

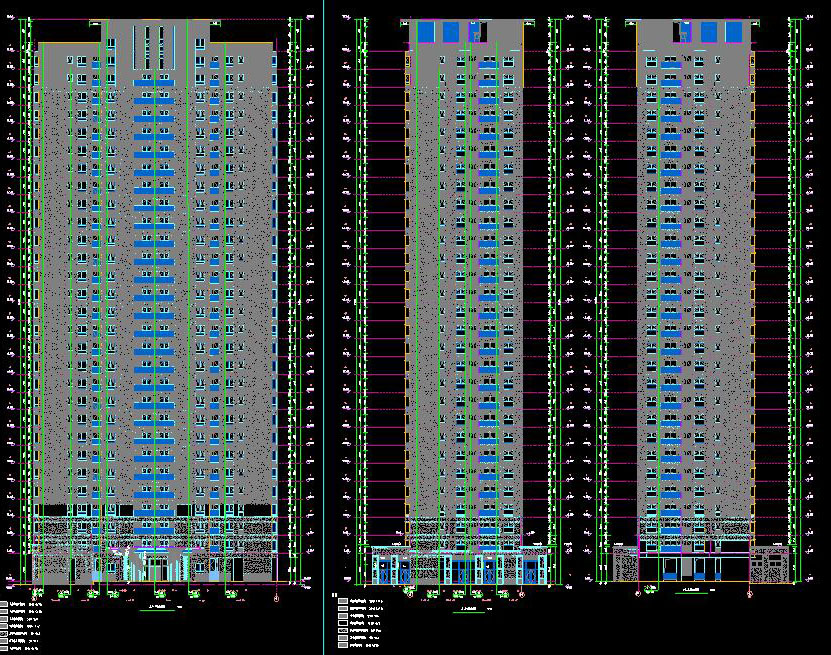

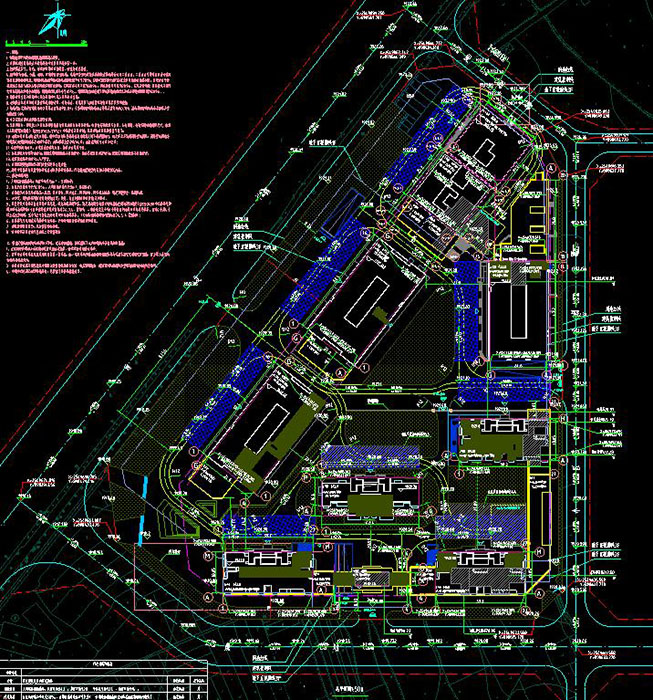

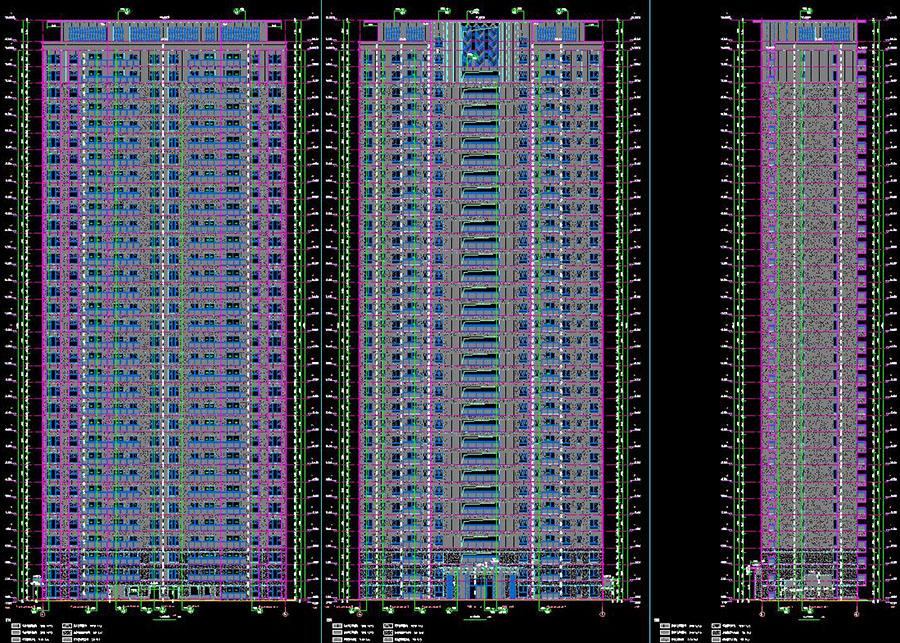

说明:本工程为商业商务兼住宅小区全专业施工图,总建筑面积为257482.13㎡,由4栋高层住宅、4栋高层公建、1栋单层公建组成,其中1#楼为办公、酒店、商业,建筑层数23、30层,建筑高度91.25、99.75m,建筑面积15031.38、20286.91㎡,2、3#楼为办公、商业,建筑层数22层,建筑高度99.65m,建筑面积2号楼:28780.12、3号楼:28601.93㎡,4#楼为办公、商业,建筑层数22层,建筑高度99.95m,建筑面积26691.99㎡,5、8#楼为住宅、商业,建筑层数32层,建筑高度96.85、96.65m,建筑面积5号楼:19099.43、8号楼:19590.01㎡,6#楼为住宅,建筑层数33层,建筑高度97.6m,建筑面积16272.93㎡,7#楼为住宅,建筑层数29层,建筑高度87.75m,建筑面积17302.42㎡,9#楼为门卫室,建筑层数1层,建筑高度8.1m,地下室地下3层,建筑高度13.3m,建筑面积65400.08㎡,为特大型车库,机动车位1667辆,非机动车位3106辆,抗震设防烈度8度。图纸包含:目录,总平面图,消防道路及登高扑救场地示意图,道路及竖向布置图,建筑施工图专项设计说明,消防设计专篇,节能设计专篇,室内外装修构造做法表,各层平面图,立剖面图,楼电梯详图、风井断面图,酒店客房放大图,门窗统计表,门窗立面示意图,通用大样,节点详图,地下室平面图,剖面图,机动车坡道详图,非机动车坡道详图,节点详图;结构设计总说明,节点大样详图,剪力墙(柱)平法施工图,剪力墙(柱)详图,结构平面布置及板配筋图,梁平法施工图,楼梯详图等;给排水设计说明,给排水总平面图,给排水平面图,自喷平面图,消火栓环网平面图,给排水系统图等;暖通设计说明,系统图、主要设备表、图例,通风防排烟平面图;弱电及消防线型图例,强弱电施工图设计说明,图例及设备材料表,竖向干线配电系统图,配电箱系统图,火灾自动报警及消防联动系统图,电气、照明平面图,弱电及消防平面图等等
