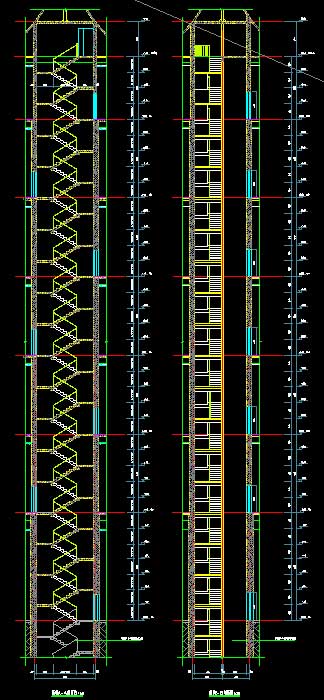

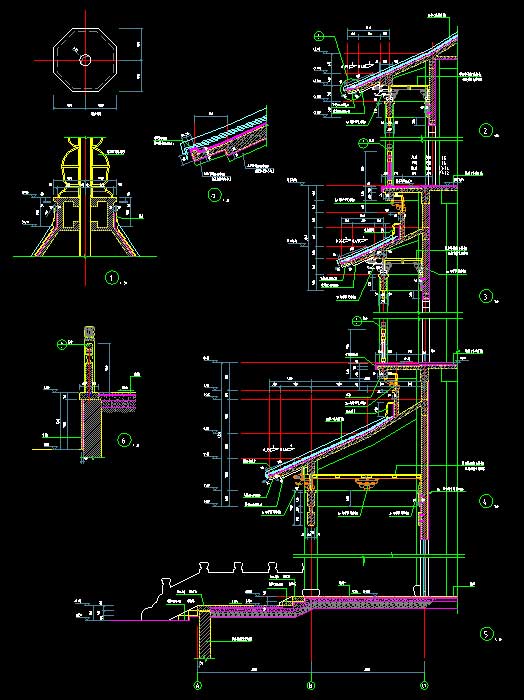

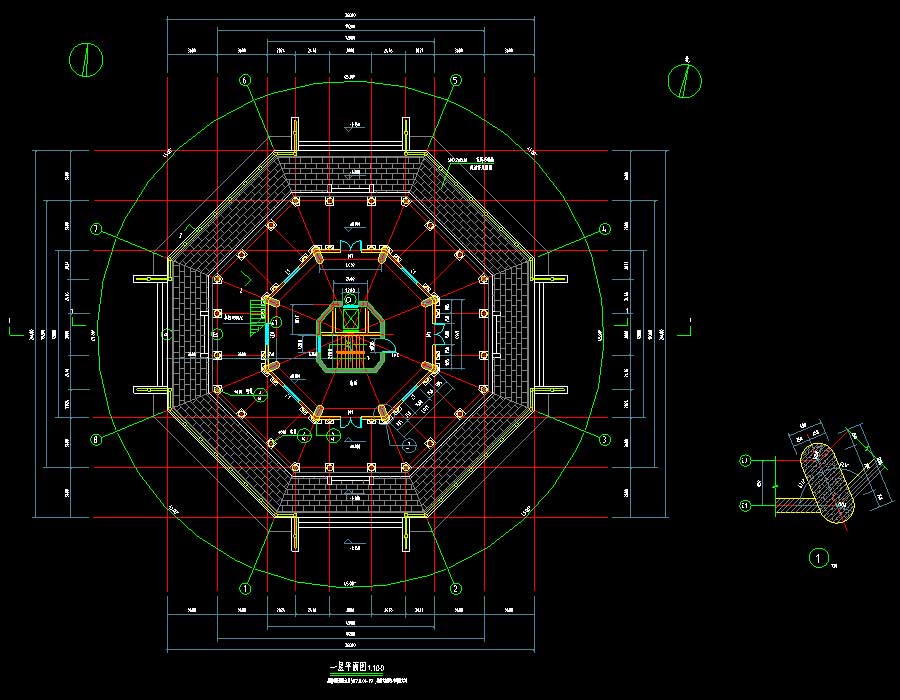

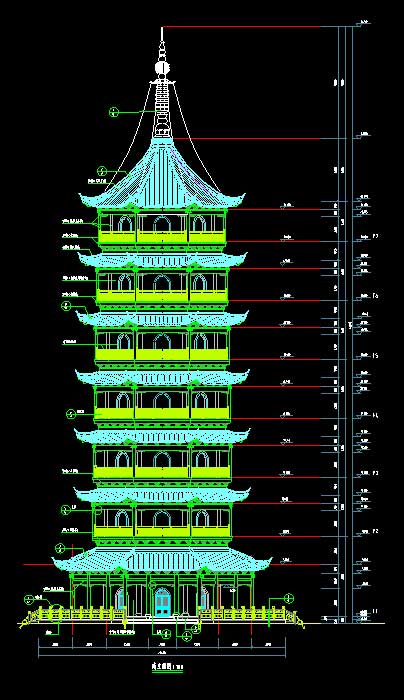

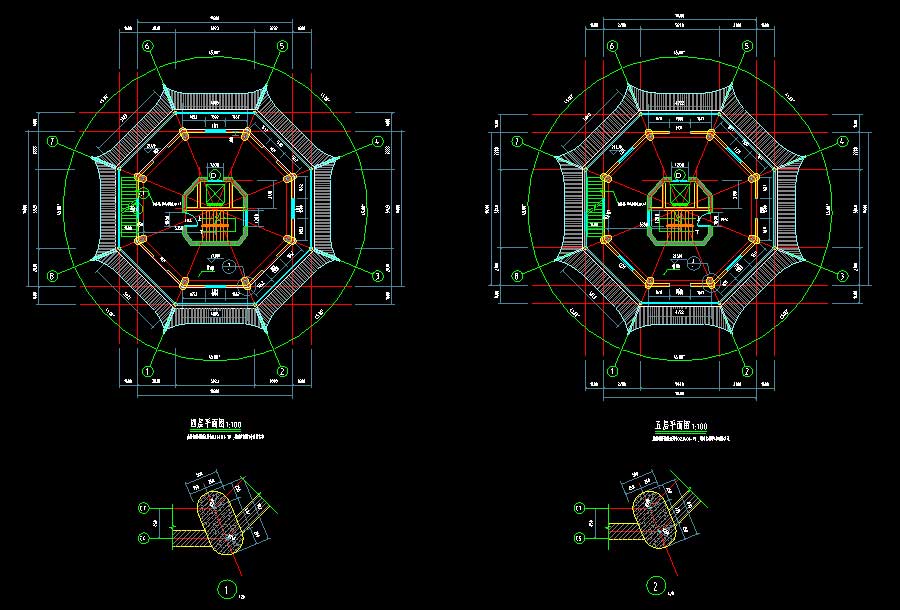

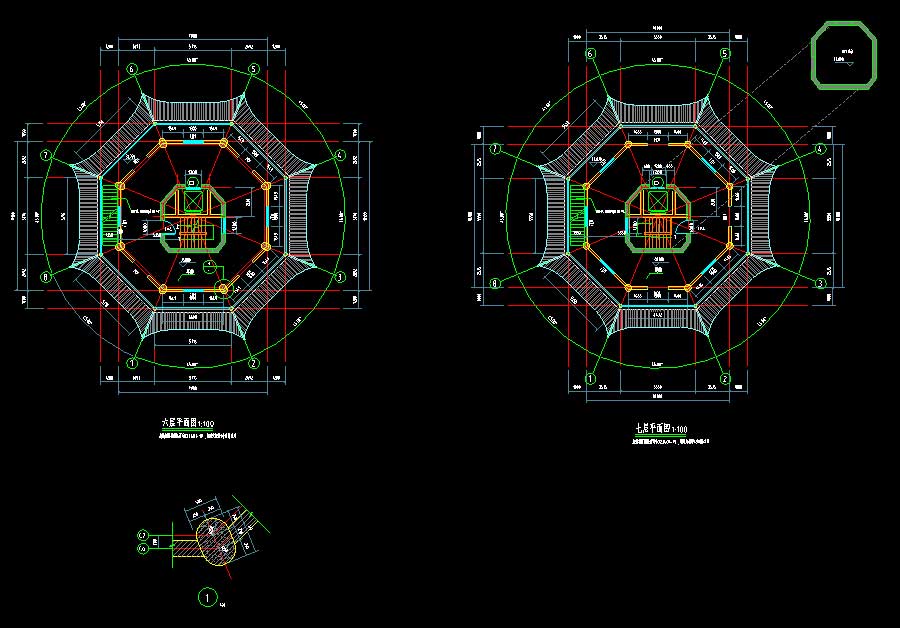

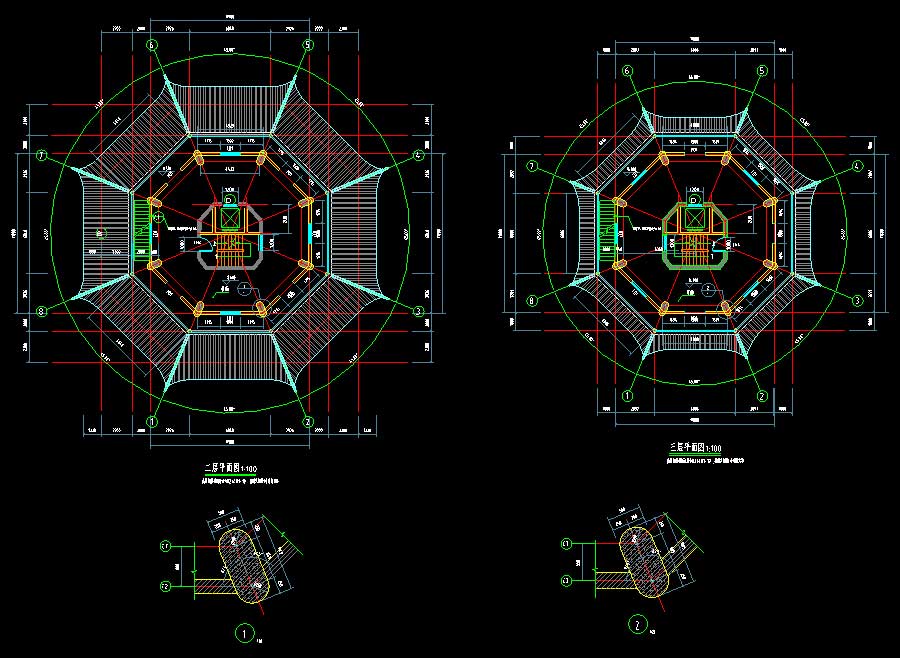

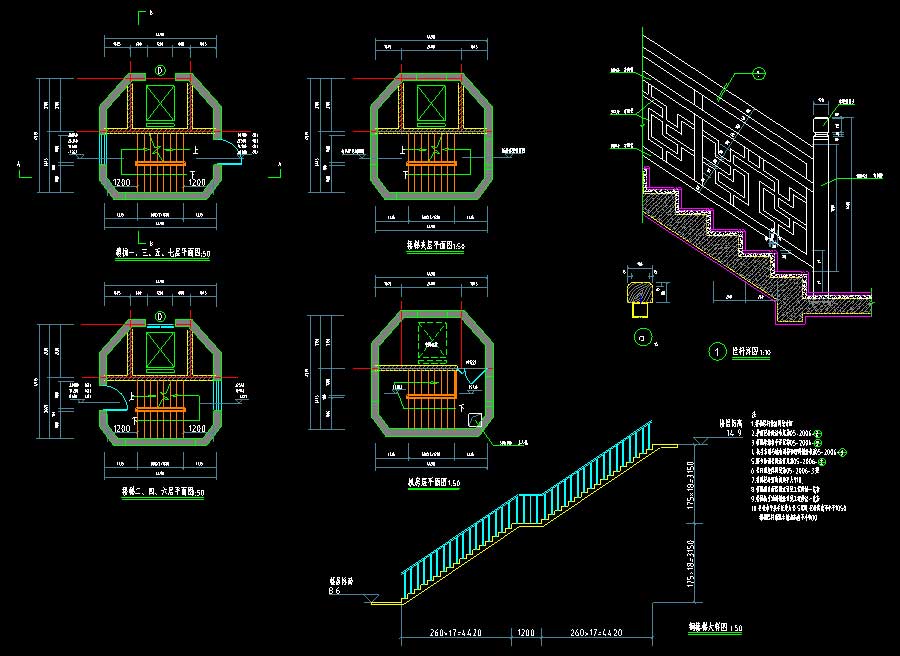

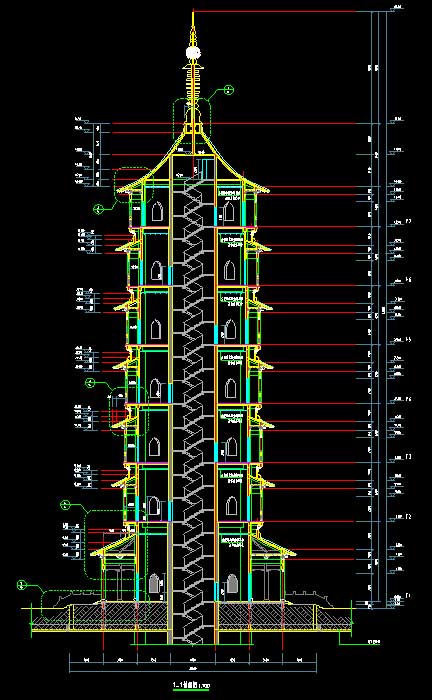

说明:该项目为某寺庙项目建筑、结构、给排水、电气施工图,项目包括七层塔、方丈楼、护法殿、居士楼、藏经楼、寺庙厕所及地宫。寺庙厕所地上层数为1层,建筑高度为5.15米,建筑面积为32.57平方米;护法殿、居士楼地上层数均为2层,建筑高度均为9.95米,建筑面积均为953.3平方米;方丈楼、藏经楼地上层数均为3层,建筑高度分别为14.1、22.9米,建筑面积分别为3007.94、2531.6平方米;七层塔地上层数为7层,地下层数为1层,建筑高度为51.15米,建筑面积为1608.62平方米;地宫为半地下一层,建筑面积为7856平方米。图纸内容含:建筑:建筑说明,平面图,立面图,剖面图,吊顶仰视图,平座仰视图,楼梯大样图,翼角大样图,节点大样图,斗拱大样图,门窗大样图;结构:结构说明,墙柱平面图,梁配筋图,板配筋、模板平面图,楼梯结构图,桩平面布置图,承台及独基配筋图,基础平面图,节点大样图,框架柱定位及配筋图;给排水:给排水说明,消防系统图,自喷系统图,排水平面图,消防平面图,喷淋平面图,屋顶雨水平面图,雨水系统图,卫生间大样;电气:电气说明,配电系统图,综合布线系统图,照明平面图,配电平面图,弱电及应急照明平面图,屋面防雷平面图,消防报警联动系统图,基础接地平面图,电气平面图等等。
建筑面积:1608.62,3007.94,953.3,953.3,2531.6,32.57㎡地上层数:7,3,2,2,3,1层建筑高度:51.15,14.1,9.95,9.95,22.9,5.15m地下层数:1层高度类别:图纸深度:施工项目地址:江苏省设计时间:2015建筑风格:现代效果图:无
